Nissan Almera Tino V10. Manual - part 680

YEL113E

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-16

YEL114E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

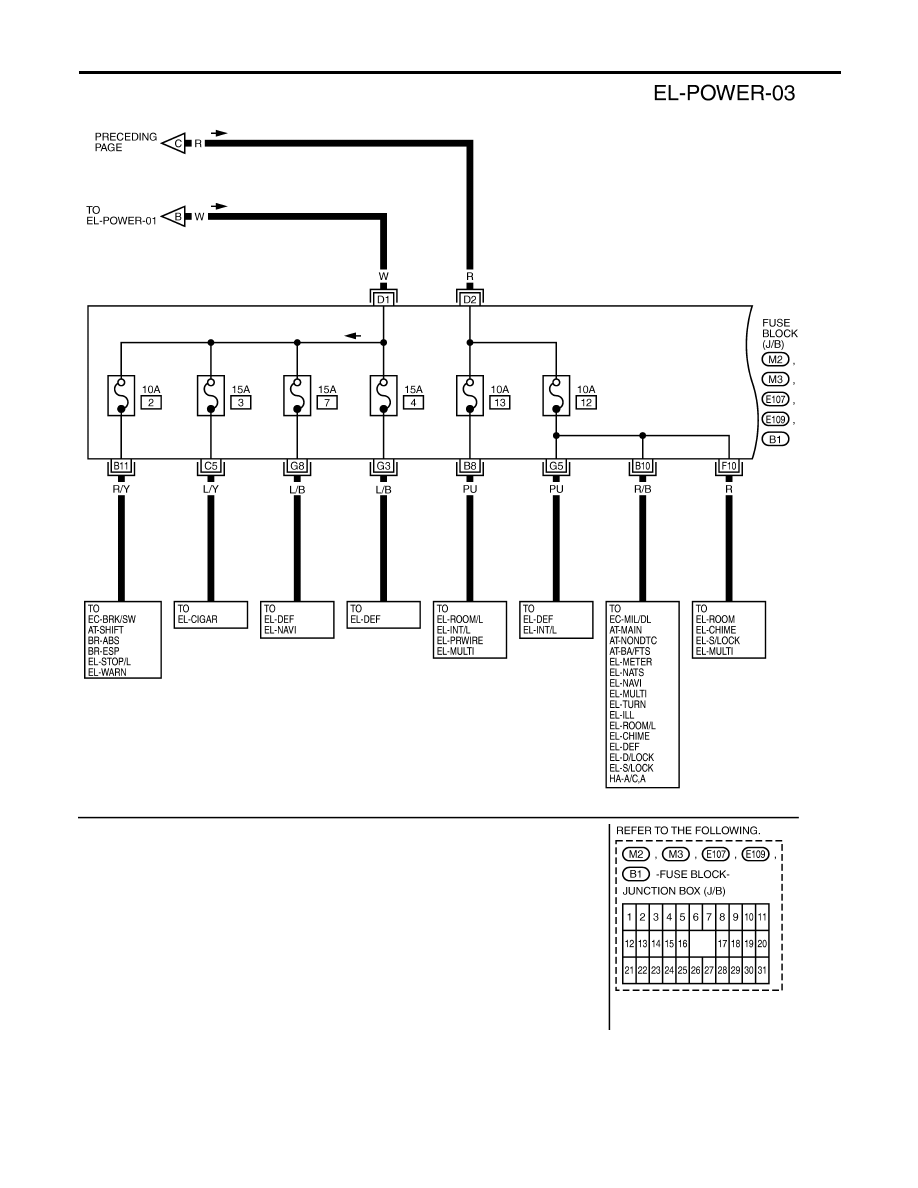

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-17

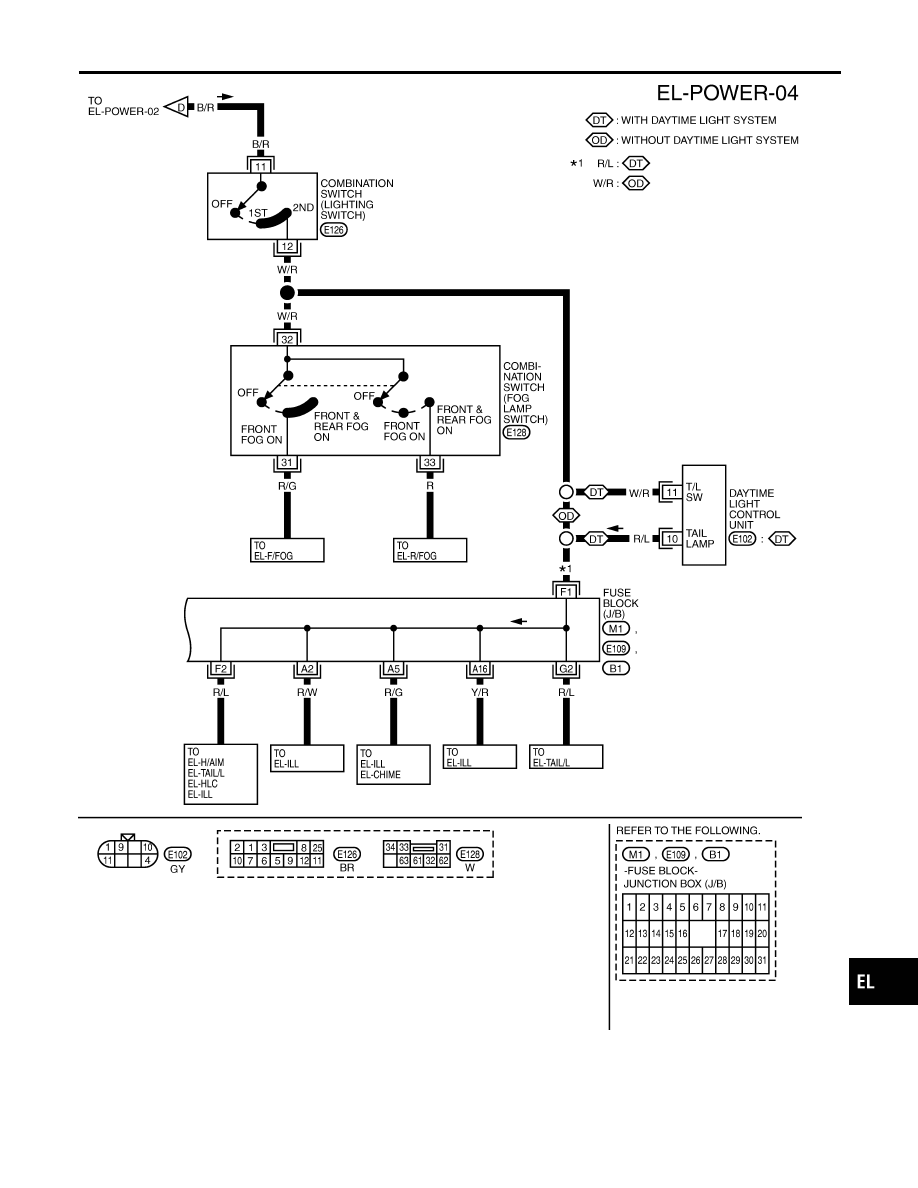

ACCESSORY POWER SUPPLY — IGNITION SWITCH IN “ACC” OR “ON”

NLEL0419S04

YEL115E

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-18

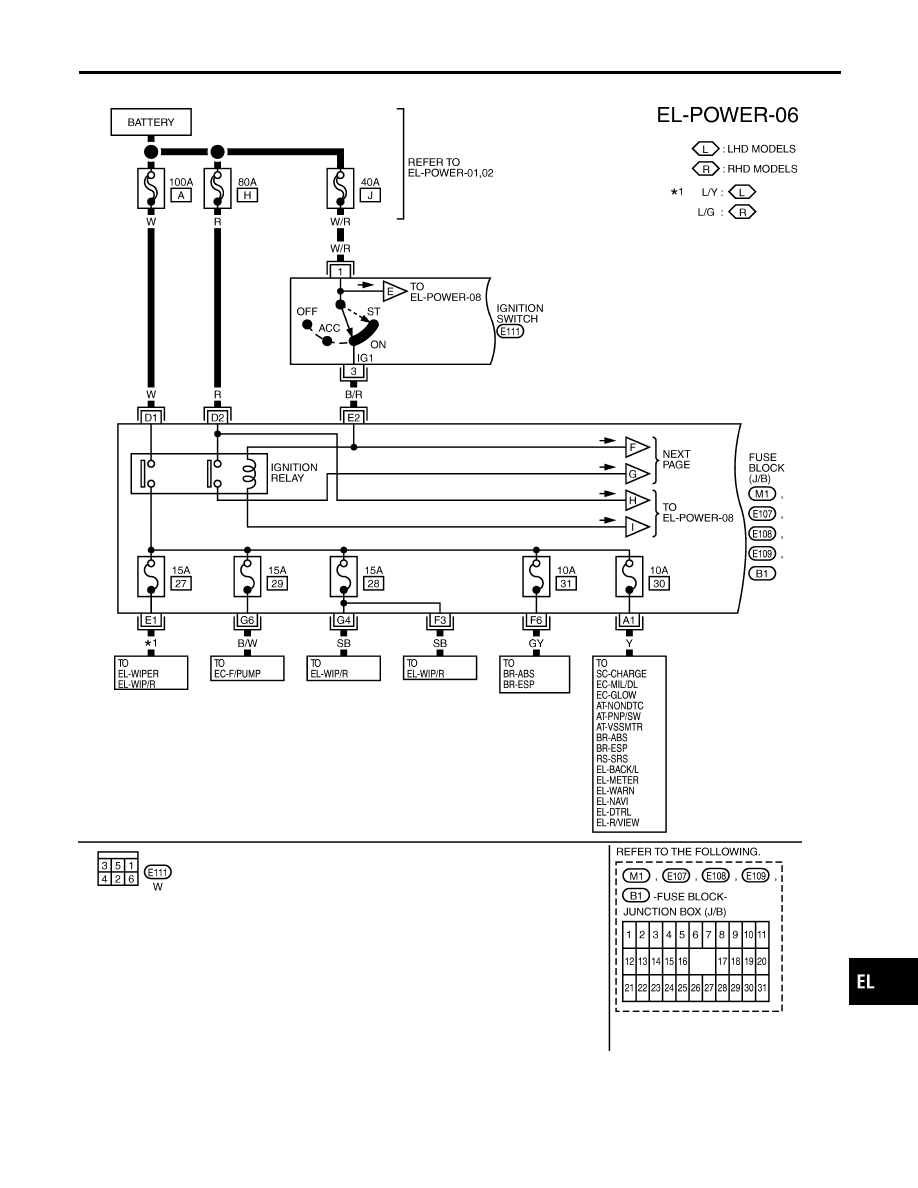

IGNITION POWER SUPPLY — IGNITION SW. IN “ON” AND/OR “START”

NLEL0419S05

YEL116E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-19
