EC-1526

[YD (WITHOUT EURO-OBD)]

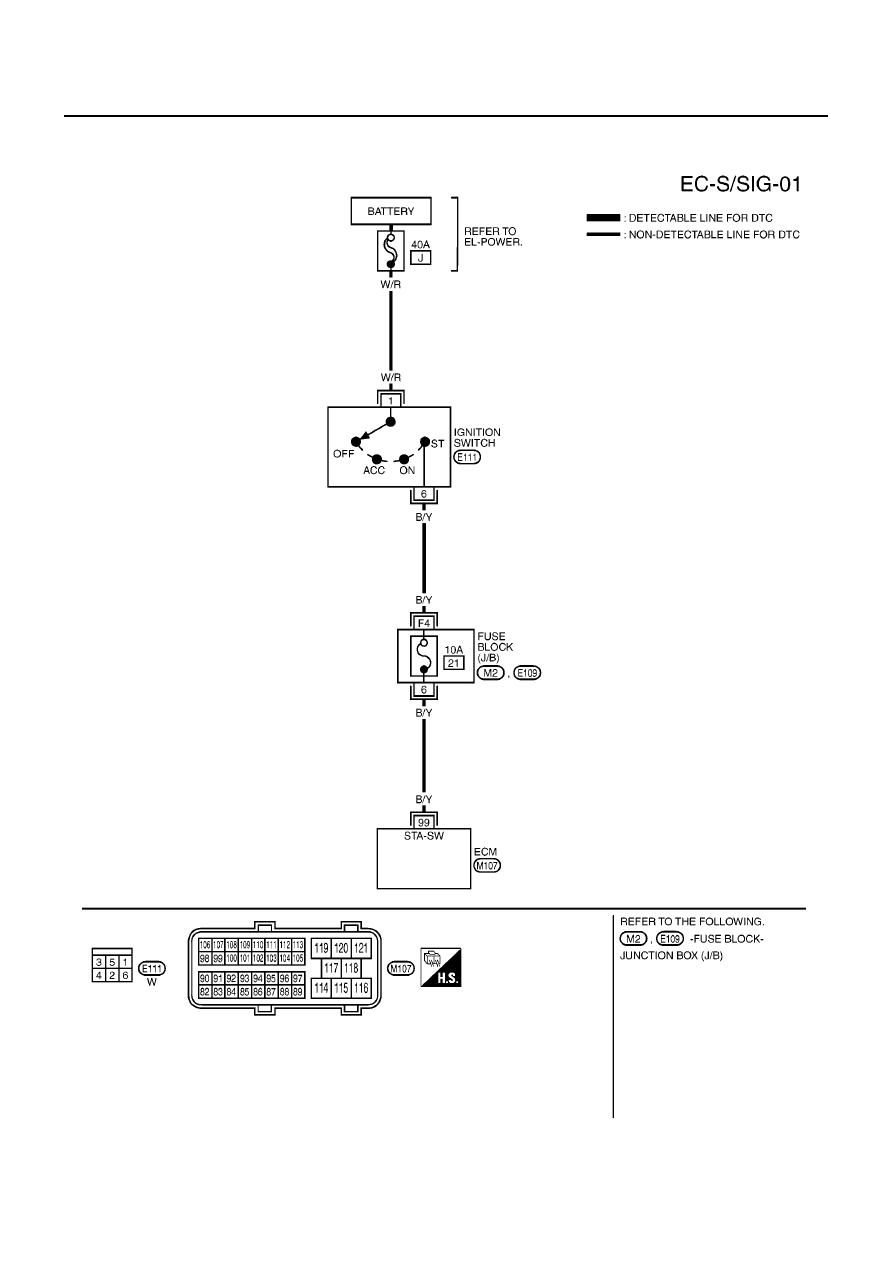

START SIGNAL

START SIGNAL

PFP:48750

Wiring Diagram

EBS01526

YEC516A

START SIGNAL

EC-1527

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS01527

1.

CHECK START SIGNAL OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Check “START SIGNAL” in “DATA MONITOR” mode with CON-
SULT-II under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK START SIGNAL INPUT SIGNAL CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector and ignition switch harness connector.

3.

Check harness continuity between ECM terminal 99 and ignition switch terminal 6.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

10A fuse

●

Fuse block (J/B) connectors M2, E109

●

Harness for open or short between ECM and ignition switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Condition

START SIGNAL

Ignition switch ON

OFF

Ignition switch START

ON

PBIB0433E

Continuity should exist.

EC-1528

[YD (WITHOUT EURO-OBD)]

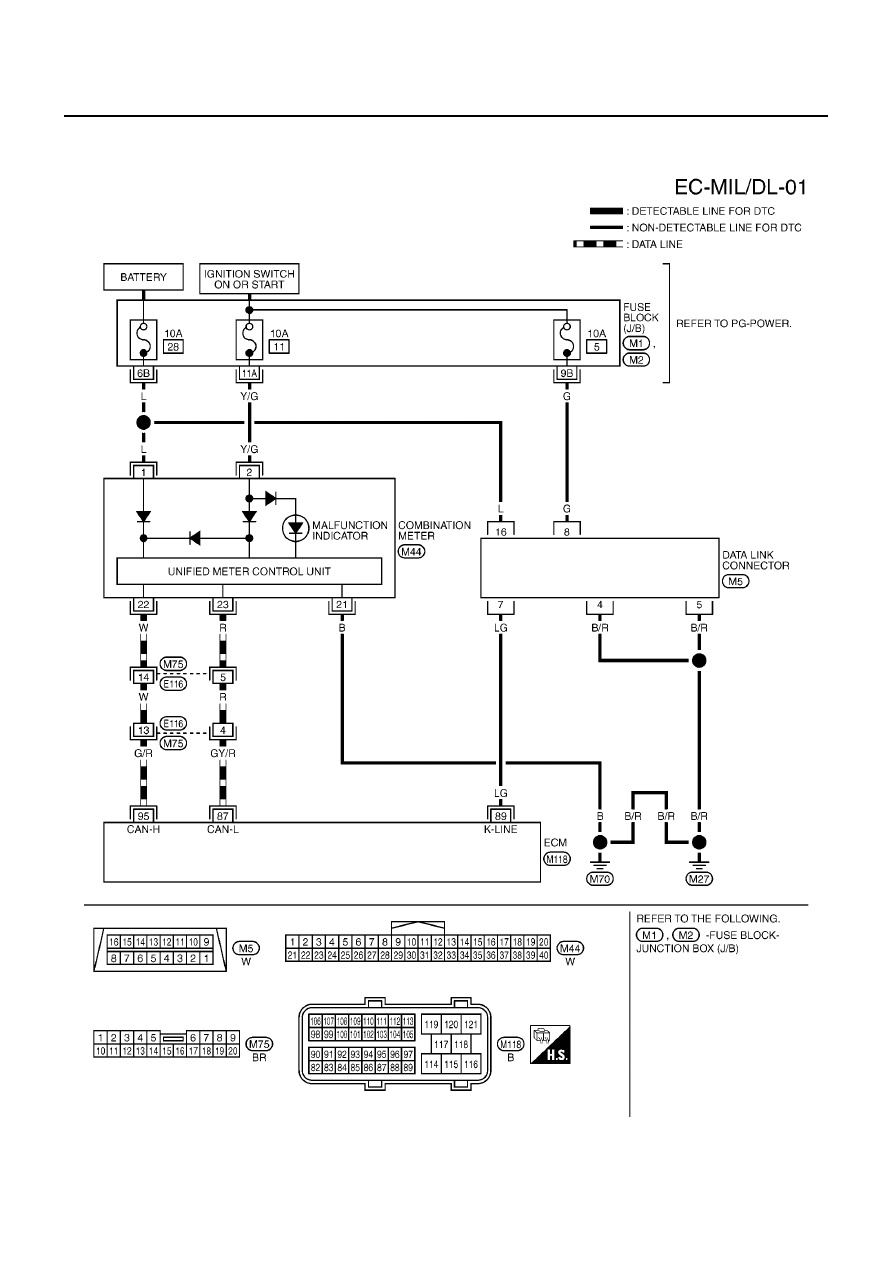

MI & DATA LINK CONNECTORS

MI & DATA LINK CONNECTORS

PFP:24814

Wiring Diagram

EBS01528

TBWA0585E

SERVICE DATA AND SPECIFICATIONS (SDS)

EC-1529

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00100

General Specifications

EBS01529

Mass Air Flow Sensor

EBS0152A

Engine Coolant Temperature Sensor

EBS0152B

Fuel Rail Pressure Sensor

EBS0152C

Glow Plug

EBS0152D

EGR Volume Control Valve

EBS0152E

Crankshaft Position Sensor

EBS0152F

Refer to

EC-1400, "Component Inspection"

.

Camshaft Position Sensor

EBS0152G

Refer to

EC-1411, "Component Inspection"

.

Engine

YD22DDT/YD22DDTi

Idle speed

725

±

25 rpm

Maximum engine speed

4,900 rpm

Supply voltage

Battery voltage (11 - 14V)

Ignition switch ON (Engine stopped.)

Approx. 0.4V

Idle (Engine is warmed up to normal operating temperature.)

1.5 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.2 - 2.7V

Temperature

°

C (

°

F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Supply voltage

Approximately 5V

Idle (Engine is warmed up to normal operating temperature.)

1.7 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.0 - 2.3V

Resistance [at 25

°

C (77

°

F)]

Ω

Approximately 0.8

Resistance [at 25

°

C (77

°

F)]

Ω

13 - 17
