Nissan Almera Tino V10. Manual - part 673

EC-1518

[YD (WITHOUT EURO-OBD)]

PNP SWITCH

PNP SWITCH

PFP:32006

Description

EBS0151U

When the gear position is in Neutral, park/neutral position is ON. ECM detects the position because the conti-
nuity of the line (the ON signal) exists.

CONSULT-II Reference Value in Data Monitor Mode

EBS0151V

Specification data are reference values.

ECM Terminals and Reference Value

EBS0151W

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MONITOR ITEM

CONDITION

SPECIFICATION

P/N POSI SW

●

Ignition switch: ON

Shift lever: Neutral position

ON

Except above

OFF

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

110

G/OR

Park/Neutral position
switch

[Ignition switch ON]

●

Gear position is Neutral

Approximately 0V

[Ignition switch ON]

●

Except the above gear position

BATTERY VOLTAGE
(11 - 14V)

PNP SWITCH

EC-1519

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

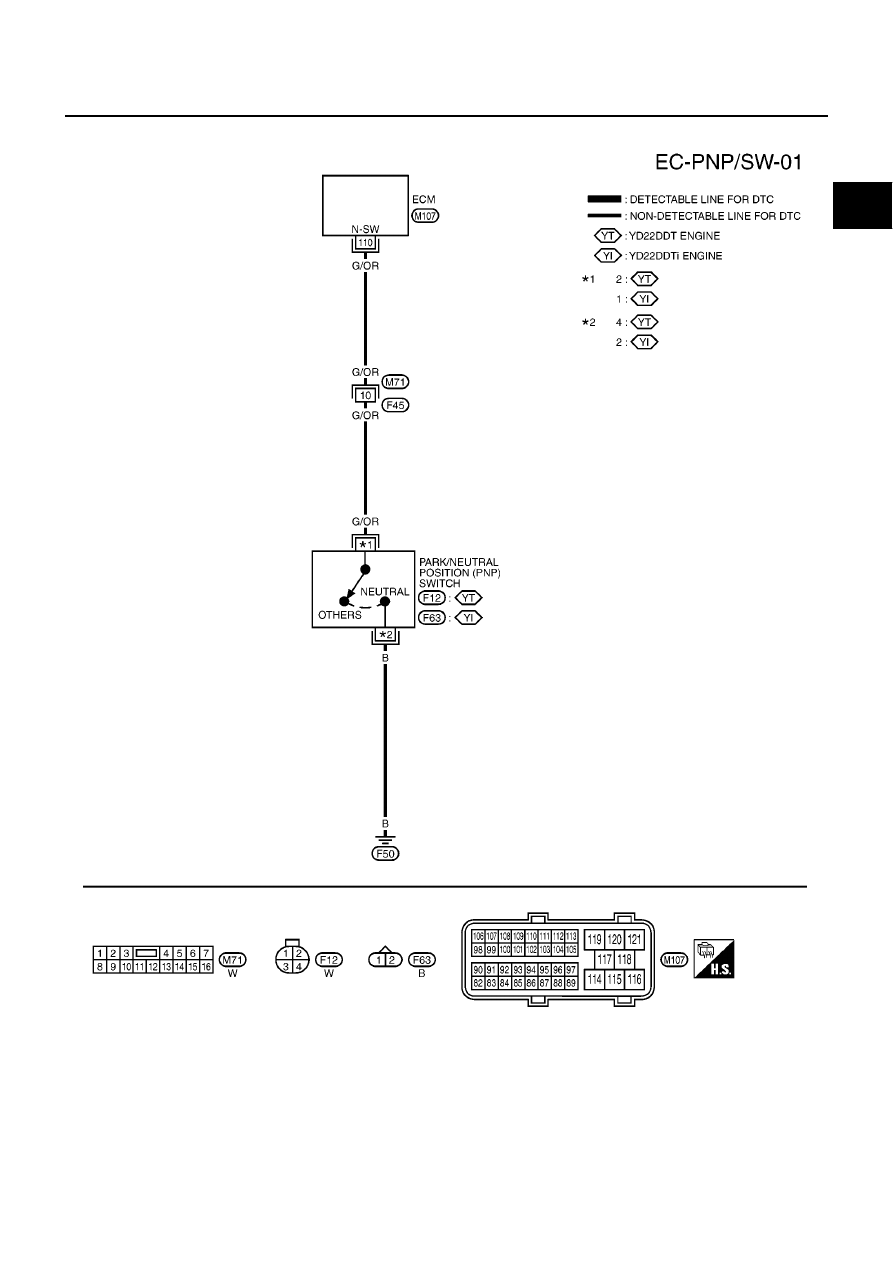

Wiring Diagram

EBS0151X

YEC515A

EC-1520

[YD (WITHOUT EURO-OBD)]

PNP SWITCH

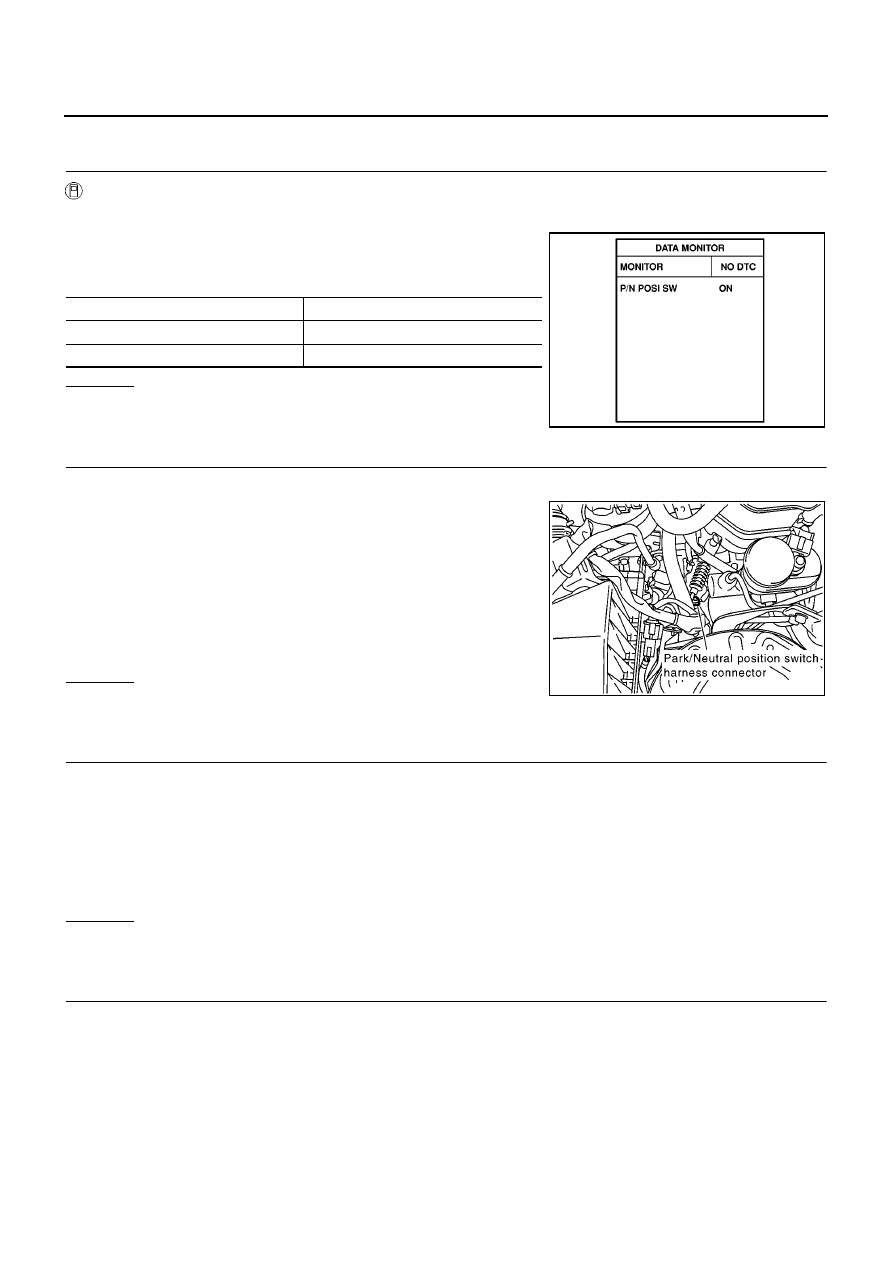

Diagnostic Procedure

EBS0151Y

1.

CHECK OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “P/N POSI SW” in “DATA MONITOR” mode with CON-
SULT-II.

3.

Check “P/N POSI SW” signal under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK PNP SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect park/neutral position (PNP) switch harness connec-
tor.

3.

Check harness continuity between PNP switch terminal 4
(YD22DDT engine models), 2 (YD22DDTi engine models) and
ground.
Refer to Wiring Diagram.

4.

Also check harness for short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to power in harness or connectors.

3.

CHECK PNP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 110 and PNP switch terminal 2 (YD22DDT engine mod-
els), 1 (YD22DDTi engine models).
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open or short between PNP switch and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

Shift lever position

P/N POSI SW

Neutral position

ON

Except the above position

OFF

SEF212Y

Continuity should exist.

MBIB0873E

Continuity should exist.

PNP SWITCH

EC-1521

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK PARK/NEUTRAL POSITION SWITCH

Refer to

MT-12, "POSITION SWITCH"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace park/neutral position switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END
