DTC P0341 CMP SENSOR

Component Inspection

EBS014XE

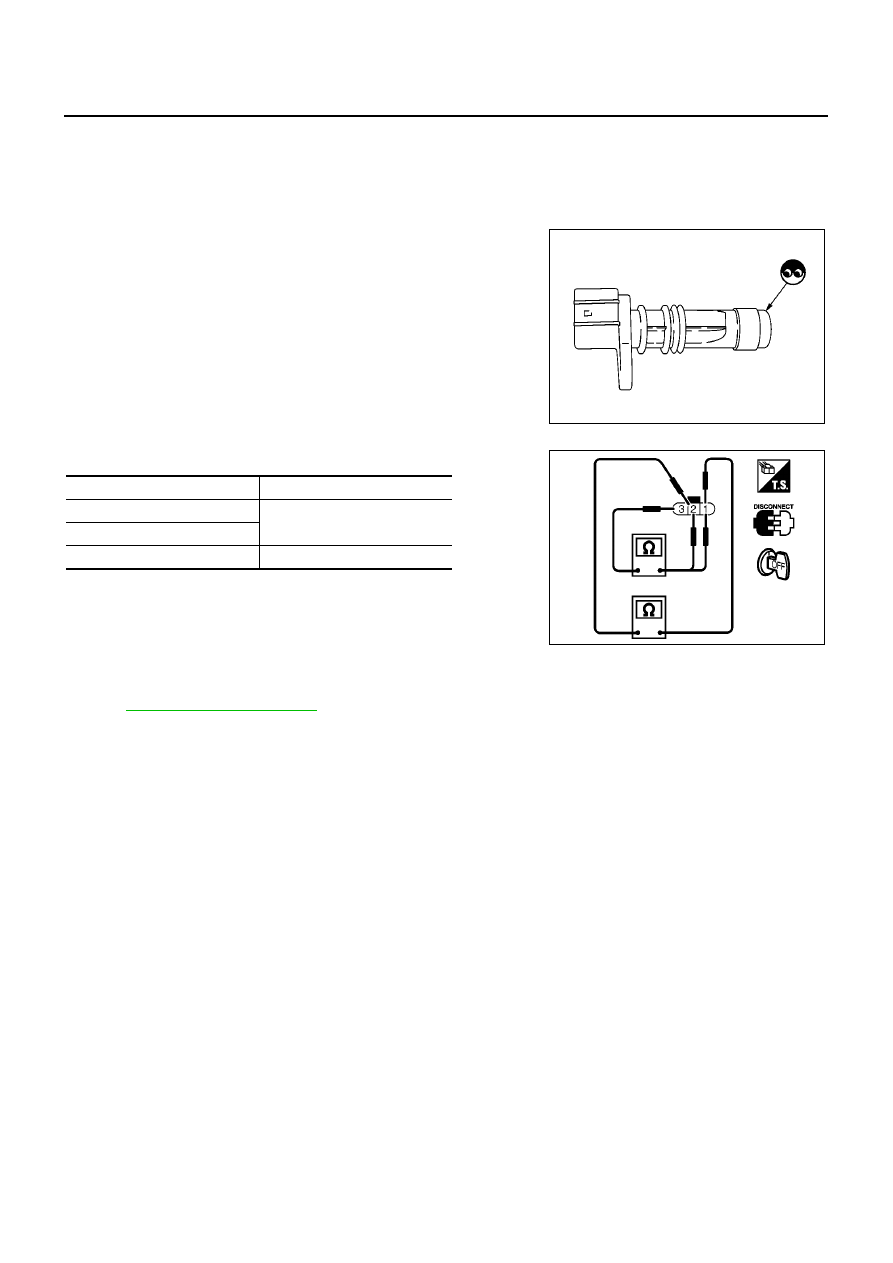

CAMSHAFT POSITION SENSOR

1.

Loosen the fixing bolt of the sensor.

2.

Disconnect camshaft position sensor harness connector.

3.

Remove the sensor.

4.

Visually check the sensor for chipping.

5.

Check resistance as shown in the figure.

6.

If NG, replace camshaft position sensor.

Removal and Installation

EBS014XF

CAMSHAFT POSITION SENSOR

Refer to

EM-143, "VACUUM PUMP"

.

MBIB0647E

Terminal No. (Polarity)

Resistance

Ω

[at 25

°

C (77

°

F)]

3 (+) - 1 (-)

Except 0

3 (+) - 2 (-)

2 (+) - 1 (-)

Except 0 or

∞

MBIB0616E

DTC P0563 BATTERY VOLTAGE

EC-1419

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

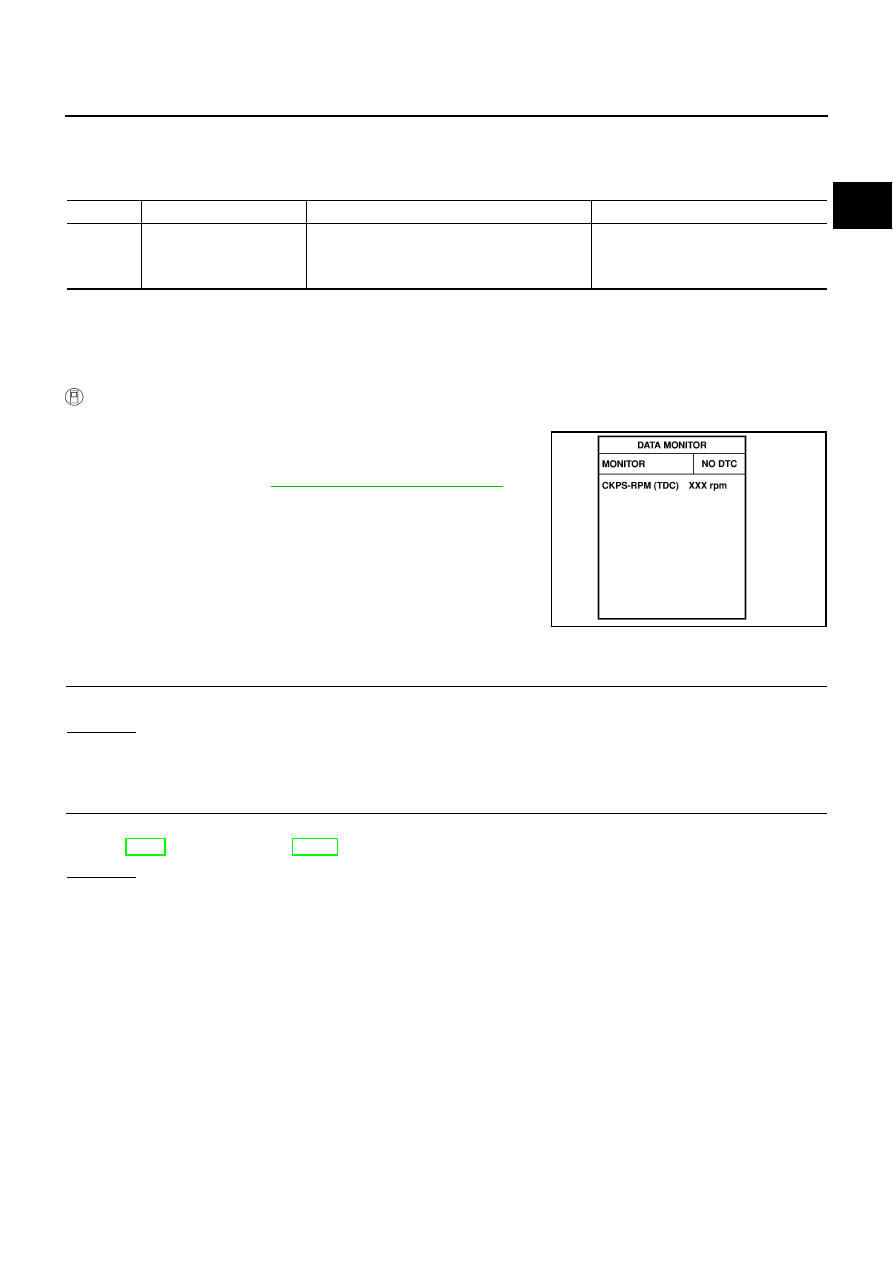

DTC P0563 BATTERY VOLTAGE

PFP:24410

On Board Diagnosis Logic

EBS014XG

The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS014XH

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 35 seconds.

4.

If DTC is detected, go to

EC-1419, "Diagnostic Procedure"

.

Diagnostic Procedure

EBS014XI

1.

INSPECTION START

Are jumper cables connected for the jump starting?

Yes or No

Yes

>> GO TO 3.

No

>> GO TO 2.

2.

CHECK BATTERY AND ALTERNATOR

Check that the proper type of battery and alternator is installed.
Refer to SC-3, “BATTERY”, and SC-24, “CHARGING SYSTEM”.

OK or NG

OK

>> GO TO 5.

NG

>> Replace with a proper one.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0563

Battery voltage high

An excessively high voltage from the battery is
sent to ECM.

●

Battery

●

Battery terminal

●

Alternator

SEF817Y

EC-1420

[YD (WITHOUT EURO-OBD)]

DTC P0563 BATTERY VOLTAGE

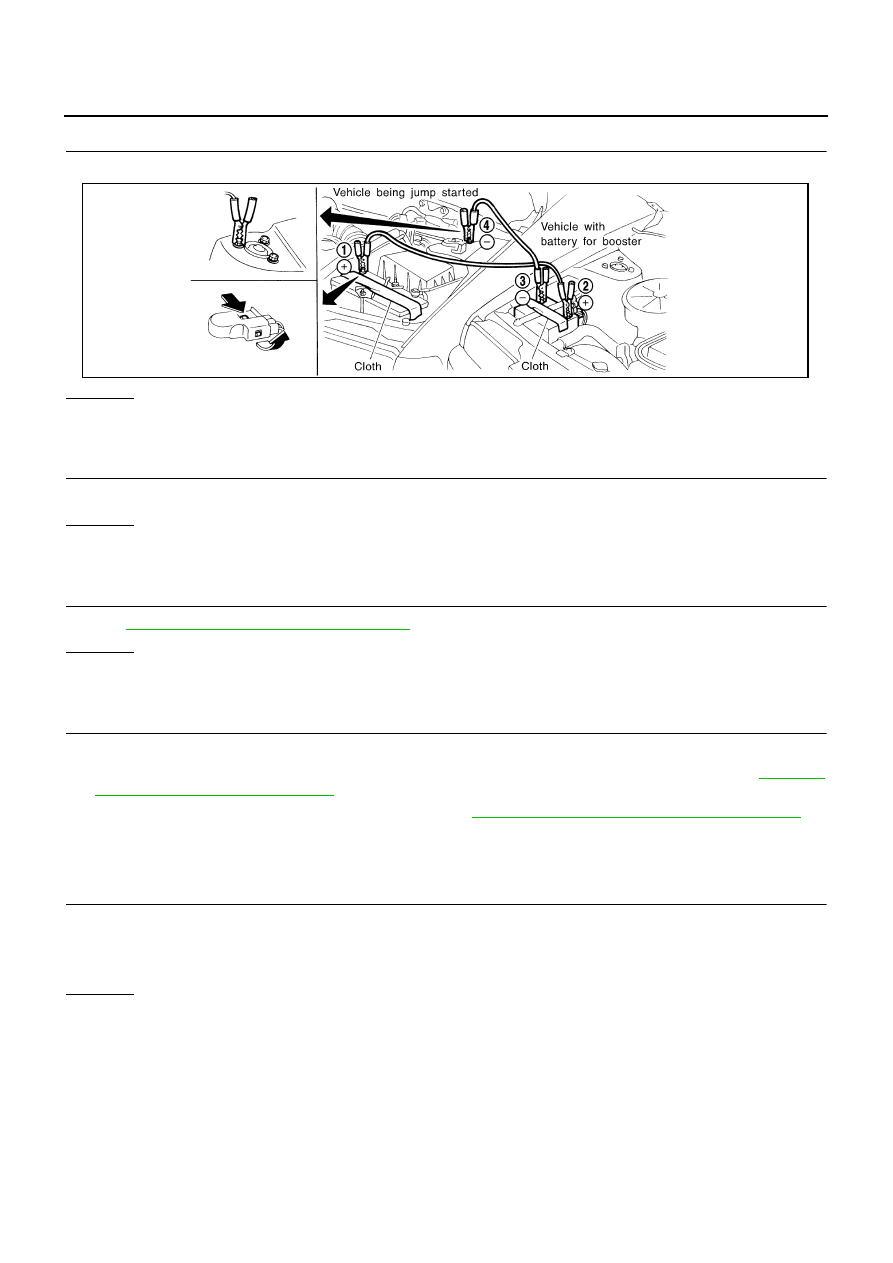

3.

CHECK JUMPER CABLES INSTALLATION

Check that the jumper cables are connected in the correct sequence.

OK or NG

OK

>> GO TO 4.

NG

>> Reconnect jumper cables properly.

4.

CHECK BATTERY FOR BOOSTER

Check that the battery for the booster is a 12V battery.

OK or NG

OK

>> GO TO 5.

NG

>> Change the vehicle for booster.

5.

PERFORM DTC CONFIRMATION PROCEDURE AGAIN

Perform

EC-1419, "DTC Confirmation Procedure"

, again.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

REPLACE ECM

1.

Replace ECM.

2.

Perform initialization of NATS system and registration of all NATS ignition key IDs. Refer to

EC-1273,

"NATS (Nissan Anti-theft System)"

.

3.

Perform Fuel Pump Learning Value Clearing. Refer to

EC-1270, "Fuel Pump Learning Value Clearing"

.

>> INSPECTION END

7.

CHECK ELECTRICAL PARTS DAMAGE

Check the following for damage.

●

Wiring harness and harness connectors for burn

●

Fuses for short

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace malfunctioning part.

SEF439Z

DTC P0605 ECM

EC-1421

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

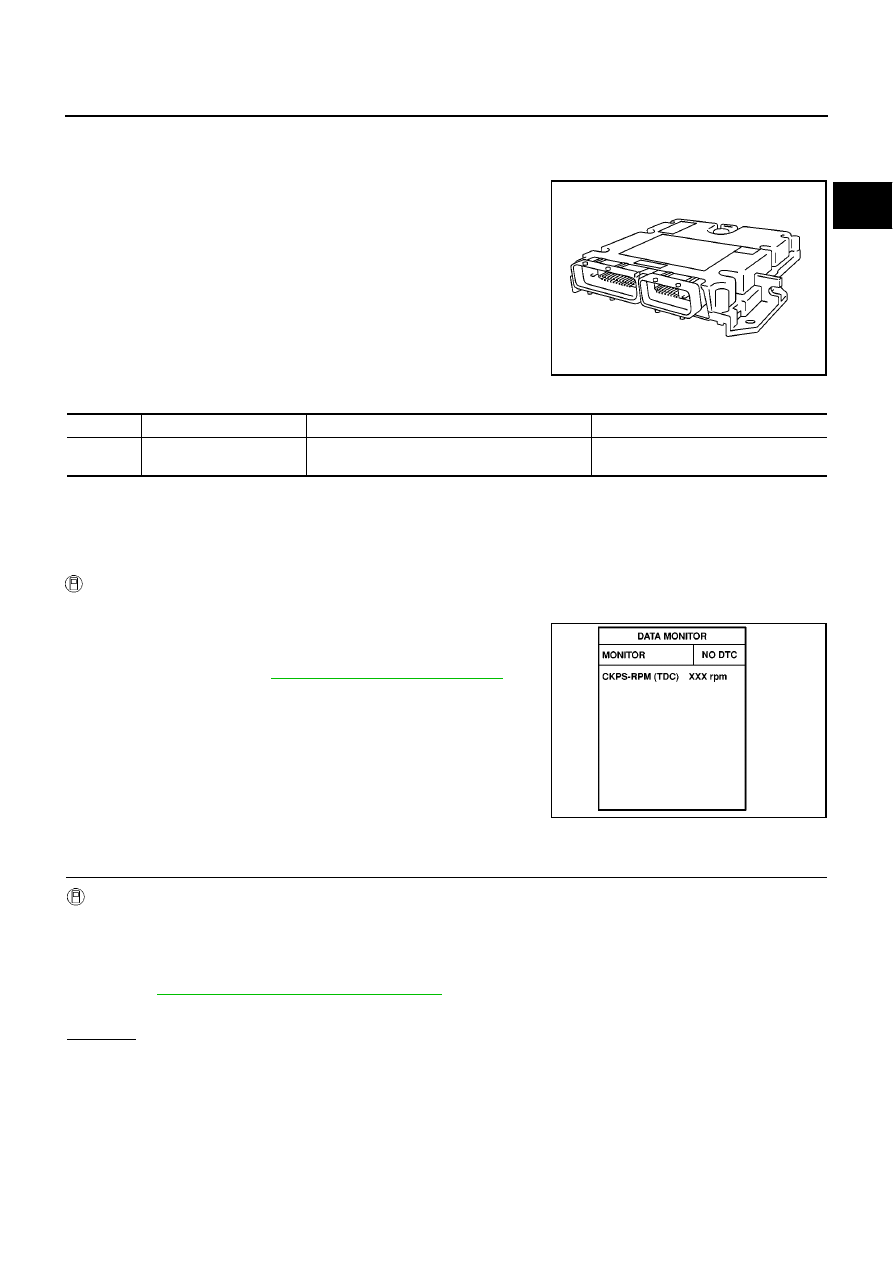

DTC P0605 ECM

PFP:23710

Description

EBS014XJ

The ECM consists of a microcomputer and connectors for signal
input and output and for power supply. The ECM controls the engine.

On Board Diagnosis Logic

EBS014XK

DTC Confirmation Procedure

EBS014XL

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If DTC is detected, go to

EC-1421, "Diagnostic Procedure"

.

Diagnostic Procedure

EBS014XM

1.

INSPECTION START

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “SELF DIAG RESULTS” mode with CONSULT-II.

3.

Touch “ERASE”.

4.

Perform

EC-1421, "DTC Confirmation Procedure"

, again.

5.

Is DTC P0605 displayed again?

Yes or No

Yes

>> GO TO 2.

No

>> INSPECTION END

MBIB0625E

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0605

Engine control module
(ROM)

ECM ROM is malfunctioning.

●

ECM

SEF817Y
