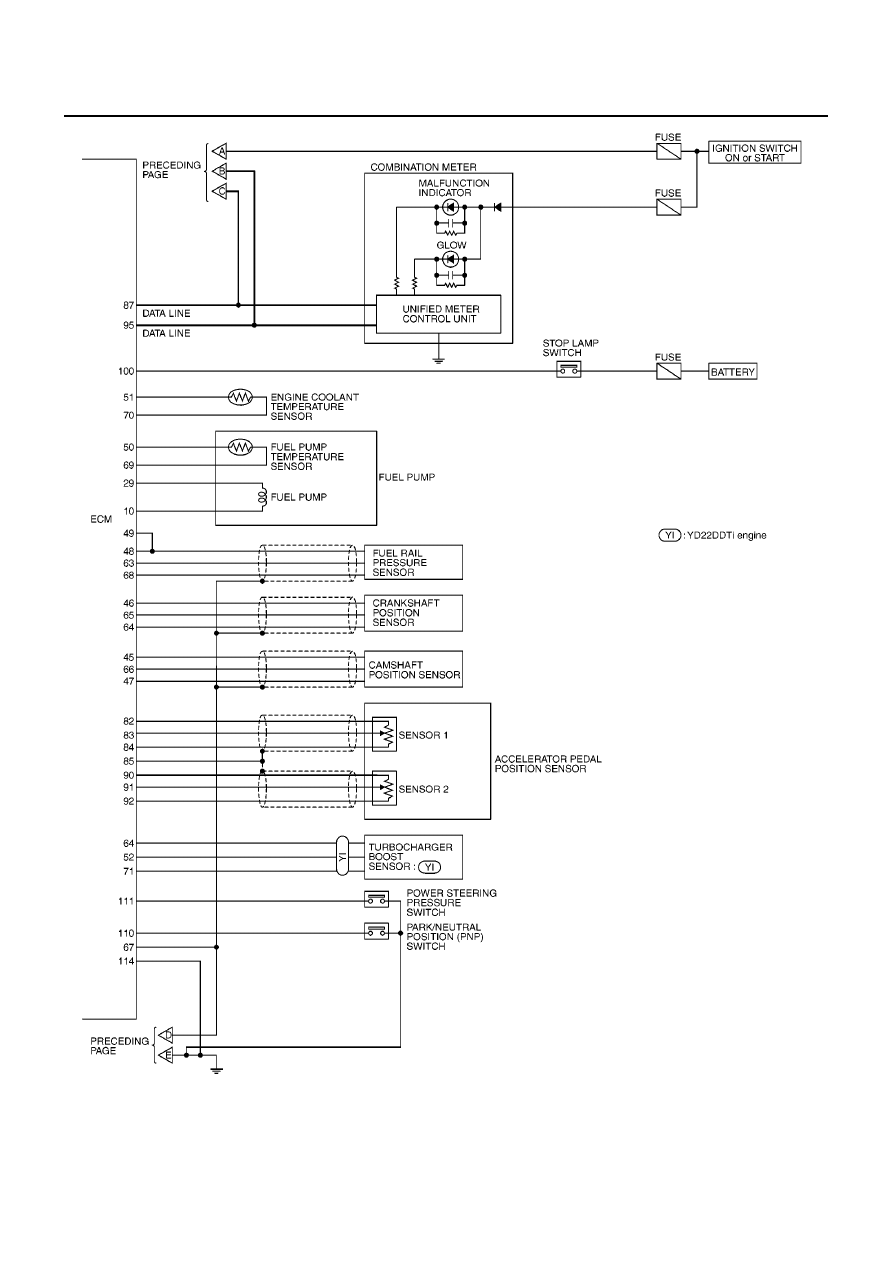

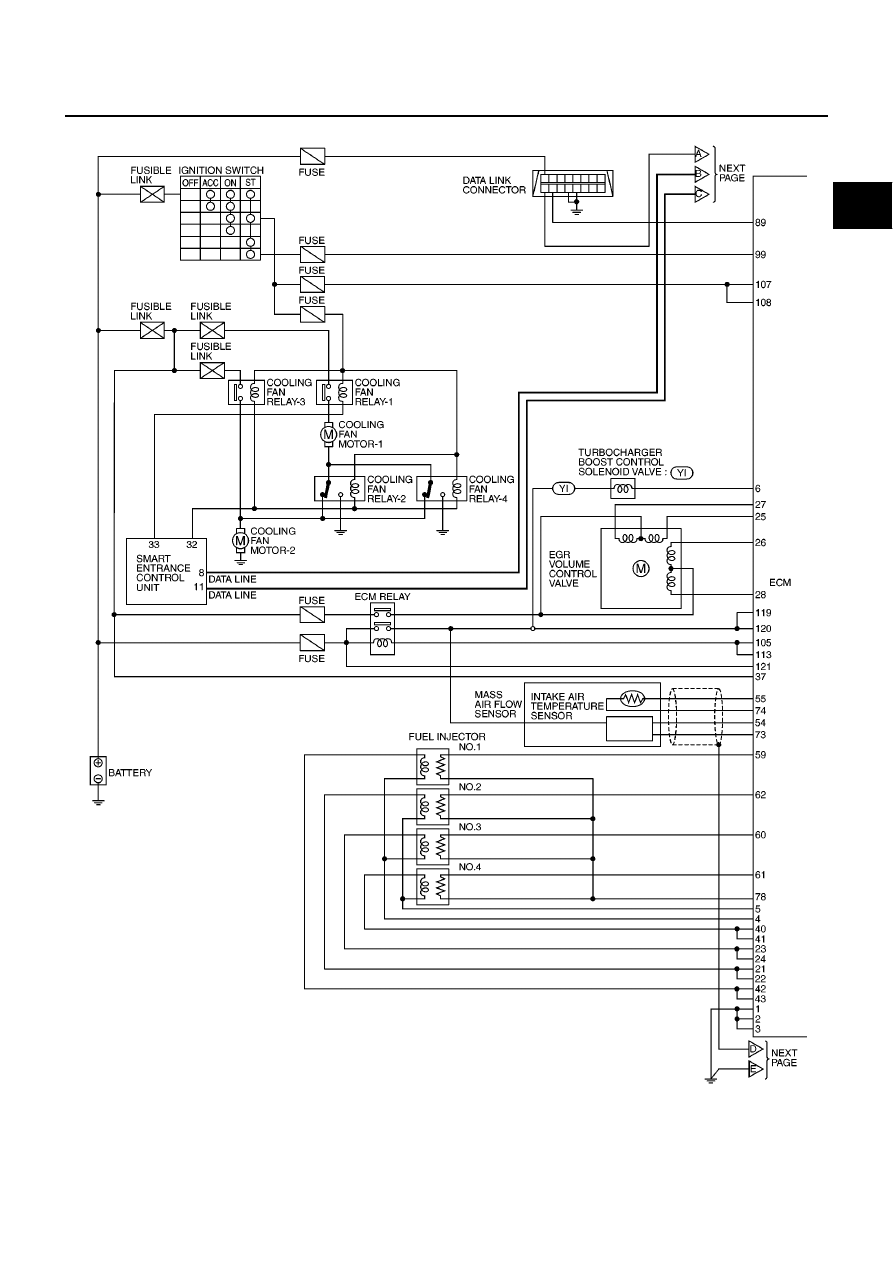

Circuit Diagram

EBS014SX

MBWA0630E

EC-1292

[YD (WITHOUT EURO-OBD)]

TROUBLE DIAGNOSIS

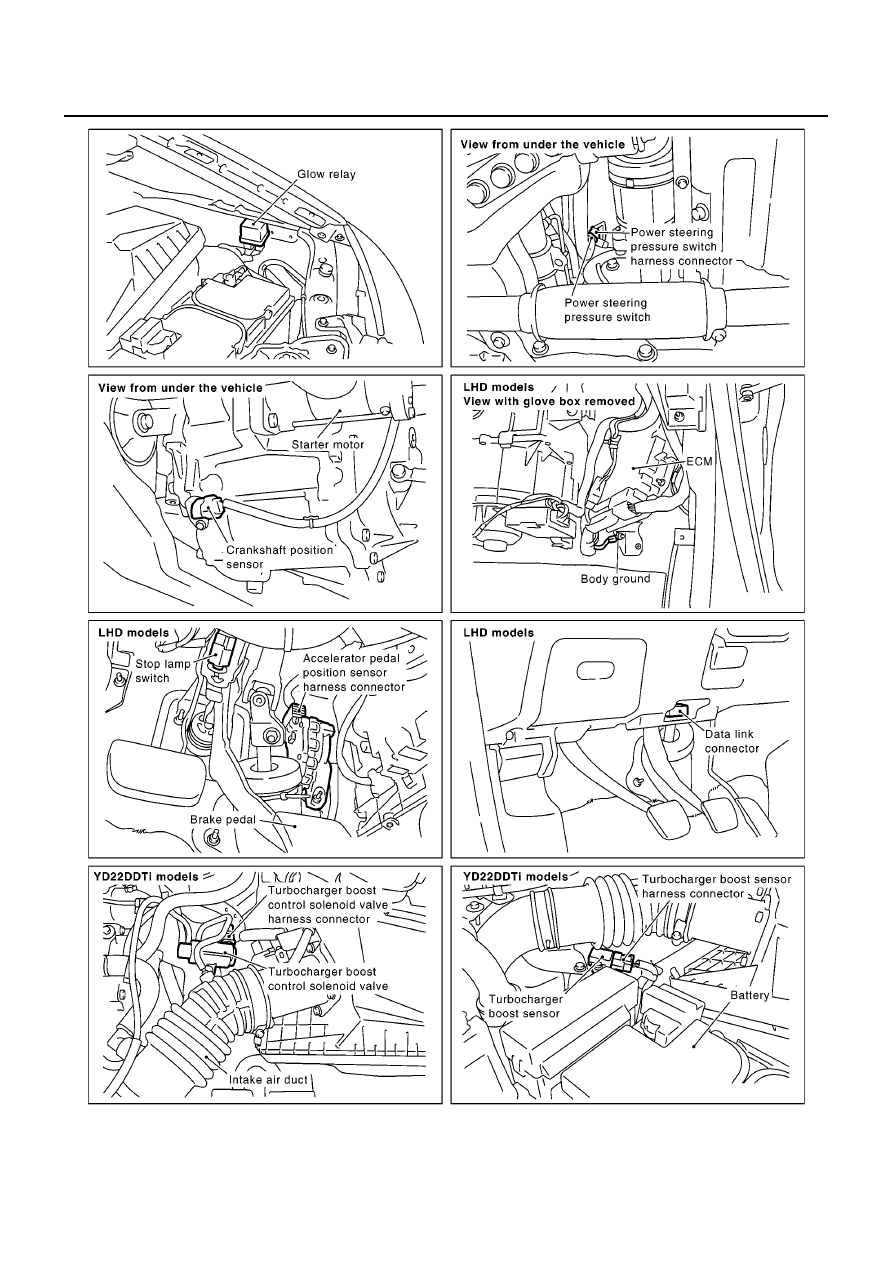

YEC493A

TROUBLE DIAGNOSIS

EC-1293

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

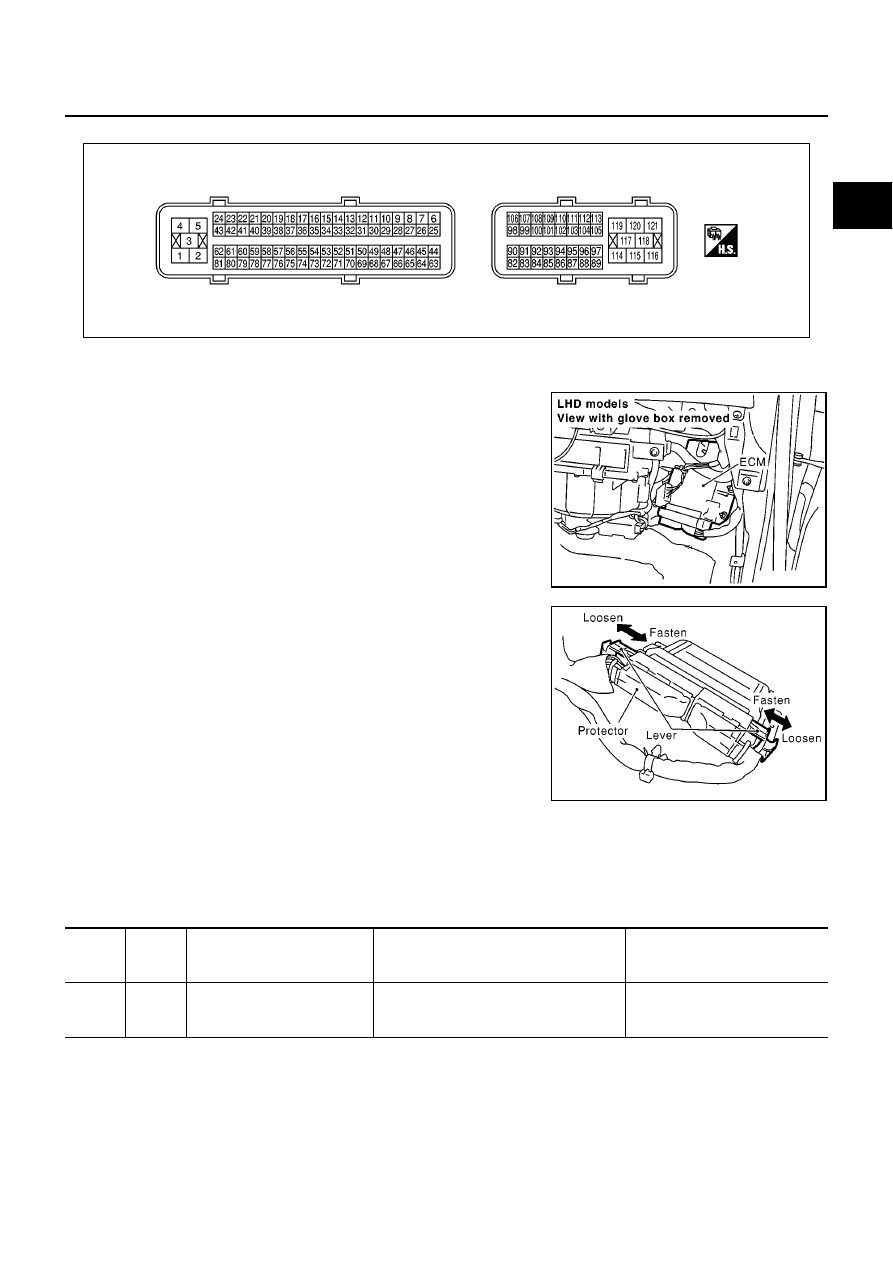

ECM Harness Connector Terminal Layout

EBS014SY

ECM Terminals And Reference Value

EBS014SZ

PREPARATION

1.

ECM is located behind the glove box. For this inspection,
remove glove box.

2.

Remove ECM harness protector.

3.

When disconnecting ECM harness connector, loosen it with
levers as far as they will go as shown in the figure.

4.

Connect a break-out box (SST) and Y-cable adapter (SST)
between the ECM and ECM harness connector.

●

Use extreme care not to touch 2 pins at one time.

●

Data is for comparison and may not be exact.

ECM INSPECTION TABLE

Remarks: Specification data are reference values and are measured between each terminal and ground.
Pulse signal is measured by CONSULT-II.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0045E

MBIB0909E

MBIB0145E

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

1
2
3

B
B
B

ECM ground

[Engine is running]

●

Idle speed

Approximately 0V
