EC-898

[QG (WITHOUT EURO-OBD)]

IVT CONTROL SOLENOID VALVE

MONITOR ITEM

CONDITION

SPECIFICATION

INT/V TIM (B1)

●

Engine: After warming up

●

Shift lever:
N (A/T models)
Neutral (M/T models)

●

Air conditioner switch: OFF

●

No-load

Idle

−

5

°

- 5

°

CA

When revving engine up to 2,000 rpm
quickly

Approx. 0

°

- 30

°

CA

INT/V SOL (B1)

●

Engine: After warming up

●

Shift lever:
N (A/T models)
Neutral (M/T models)

●

Air conditioner switch: OFF

●

No-load

Idle

0% - 2%

When revving engine up to 2,000 rpm
quickly

Approx. 0% - 60%

IVT CONTROL SOLENOID VALVE

EC-899

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

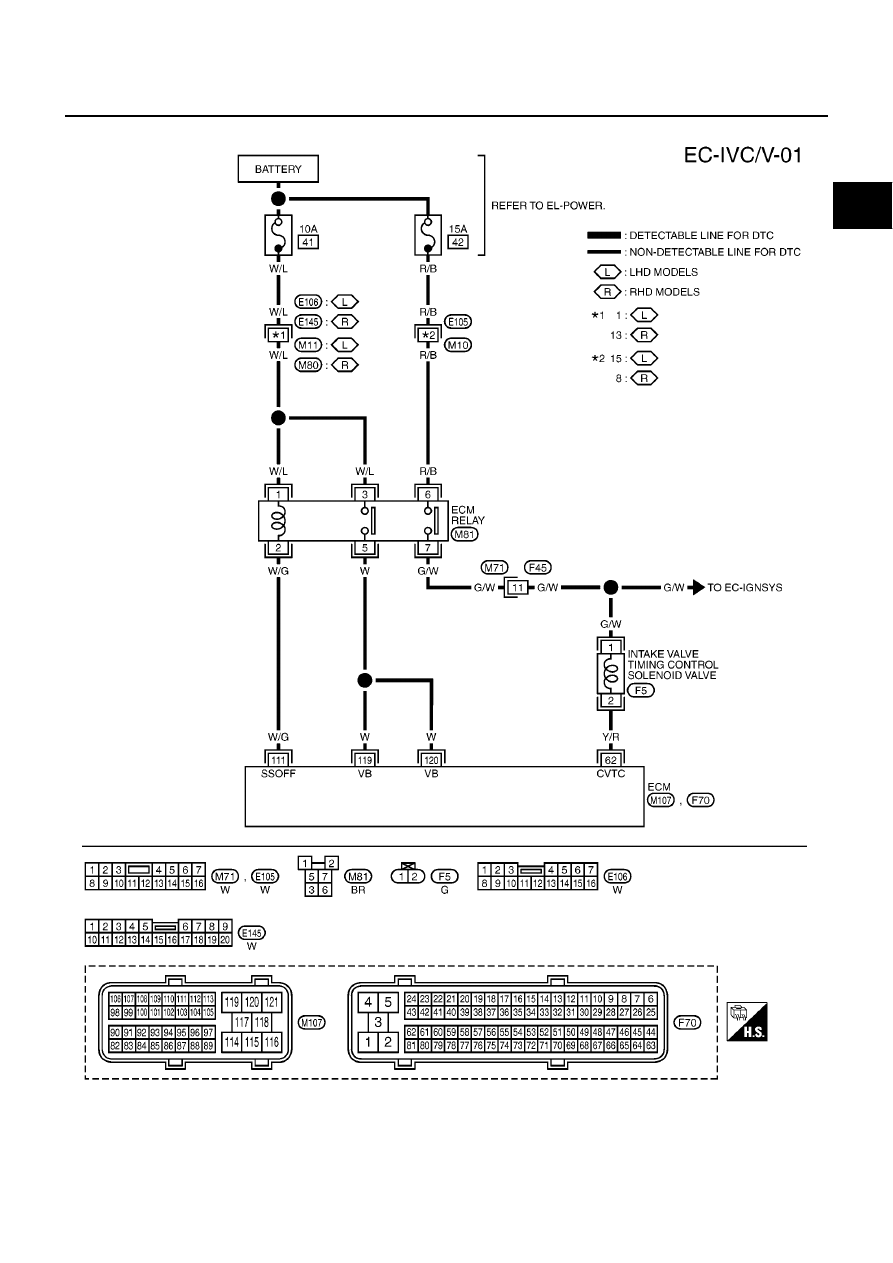

Wiring Diagram

EBS00R3E

YEC490A

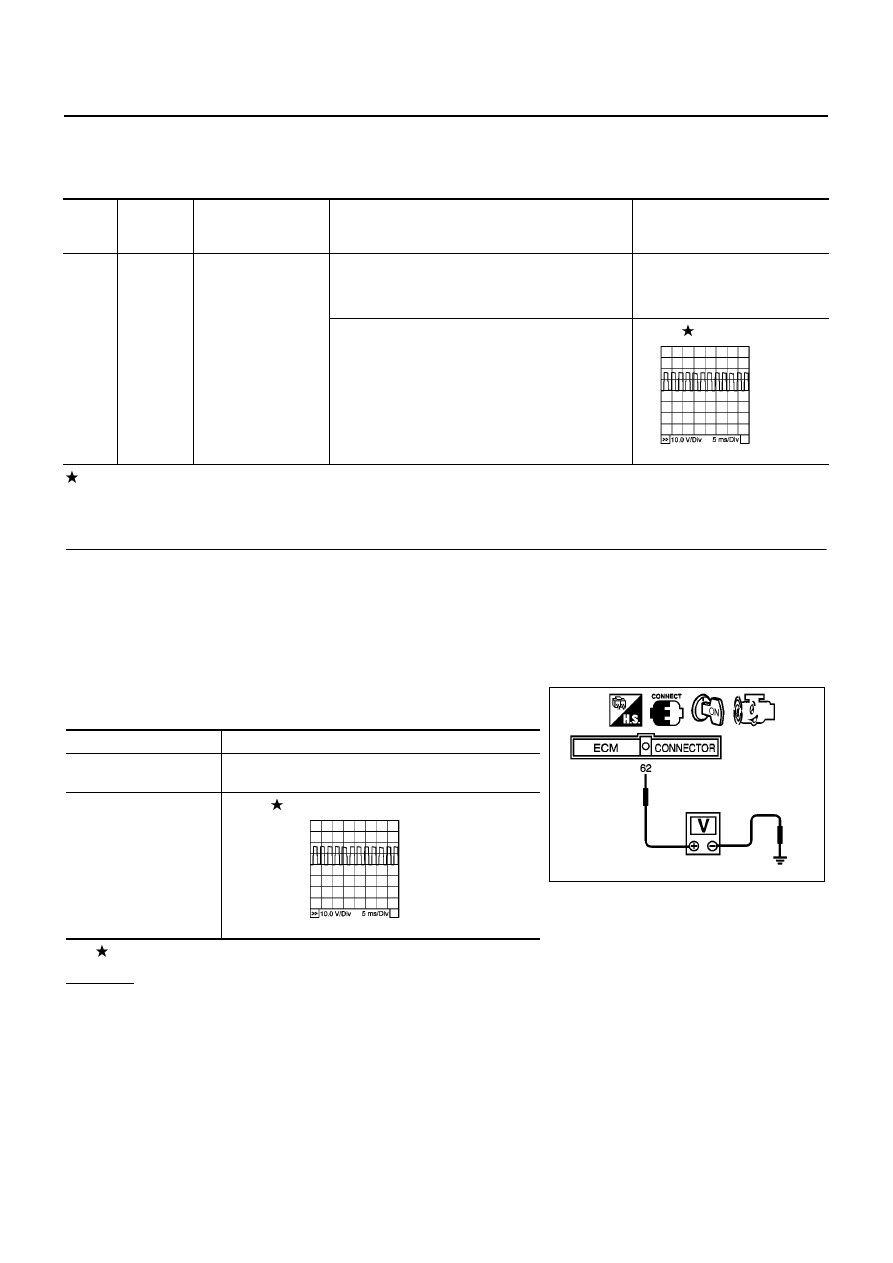

EC-900

[QG (WITHOUT EURO-OBD)]

IVT CONTROL SOLENOID VALVE

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

Diagnostic Procedure

EBS00R3F

1.

CHECK IVT CONTROL SOLENOID VALVE OVERALL FUNCTION CHECK

1.

Start engine and warm it up to normal operating temperature.

2.

Turn ignition switch “OFF” and wait at least 10 seconds.

3.

Turn ignition switch “ON”.

4.

Set the tester probe between ECM terminals 62 (IVT control solenoid valve signal) and ground.

5.

Start engine and let it idle.

6.

Check the voltage under the following conditions.
Verify that the oscilloscope screen shows the signal wave as
shown below.

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

62

Y/R

Intake valve timing
control solenoid valve

[Engine is running]

●

Warm-up condition

●

Idle speed

BATTERY VOLTAGE
(11 - 14V)

[Engine is running]

●

Warm-up condition

●

When revving engine up to 2,000 rpm quickly

7 - 10V

PBIB0532E

Conditions

Voltage

At idle

BATTERY VOLTAGE

(11 - 14V)

When revving engine up
to 2,000 rpm quickly

7 - 10V

MBIB0042E

PBIB0532E

IVT CONTROL SOLENOID VALVE

EC-901

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

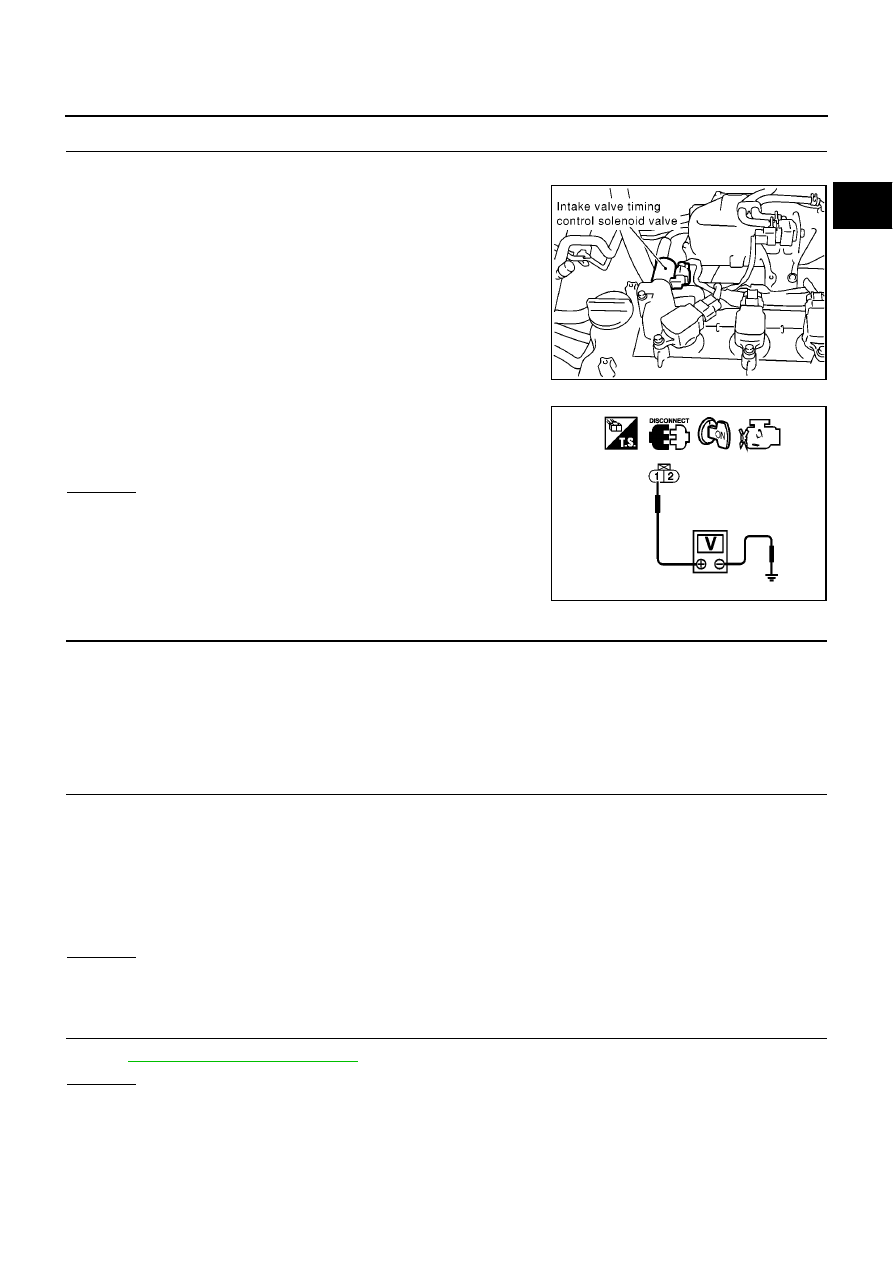

2.

CHECK IVT CONTROL SOLENOID VALVE POWER SUPPLY CIRCIUT

1.

Turn ignition switch “OFF”.

2.

Disconnect intake valve timing control solenoid valve harness
connector.

3.

Turn ignition switch “ON”.

4.

Check voltage between intake valve timing control solenoid
valve terminal 1 and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTION PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open or short between intake valve timing control solenoid valve and ECM relay

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK IVT CONTROL SOLENOID VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 62 and intake valve timing control solenoid valve termi-
nal 2. Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK INTAKE VALVE TIMING CONTROL SOLENOID VALVE

Refer to

EC-902, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace intake valve timing control solenoid valve.

MBIB0106E

Voltage: Battery voltage

PBIB0285E

Continuity should exist.
