EC-838

[QG (WITHOUT EURO-OBD)]

HO2S2 HEATER (A/T MODELS)

2.

CHECK HO2S2 POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Disconnect heated oxygen sensor 2 harness connector.

3.

Turn ignition switch “ON”.

4.

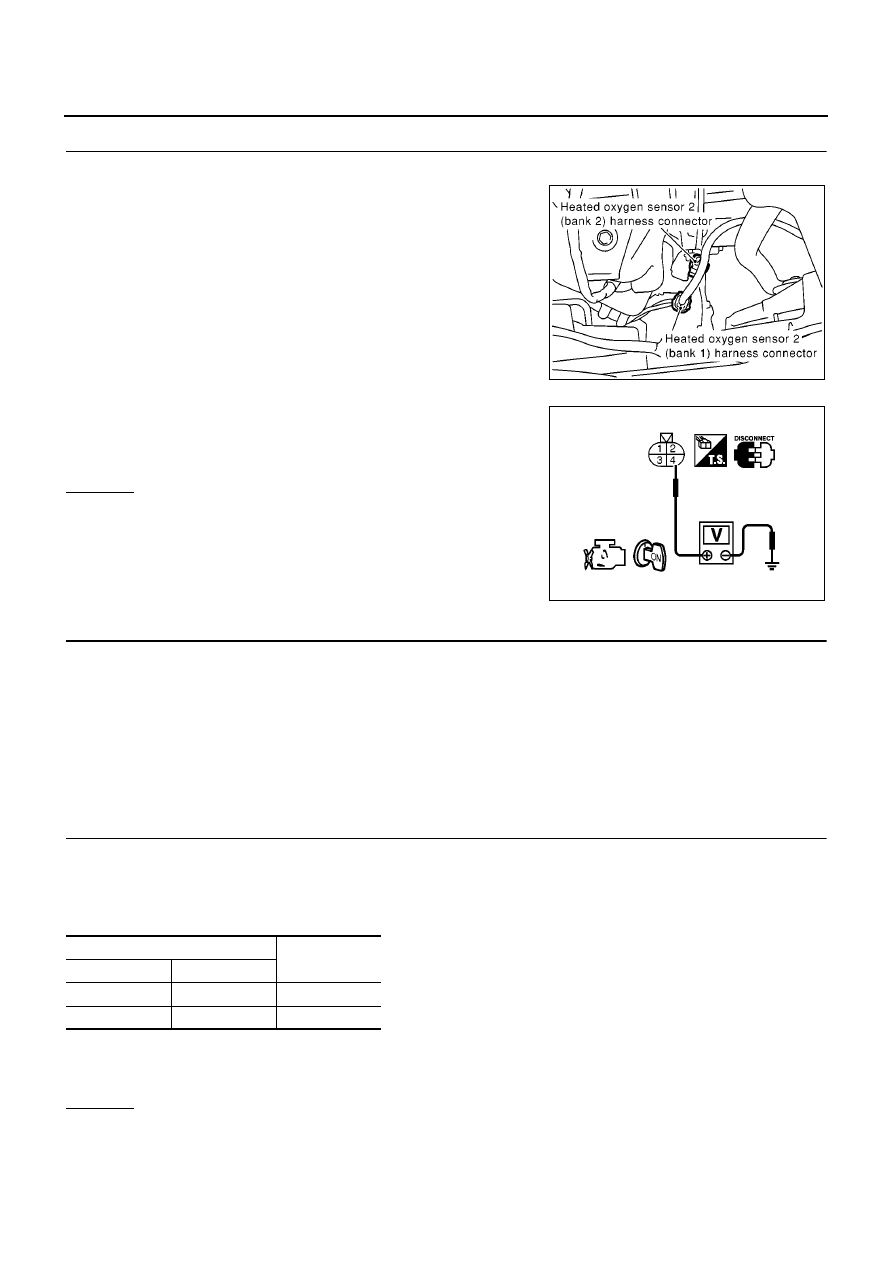

Check voltage between HO2S2 terminal 4 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Fuse block (J/B) connector M1

●

10A fuse

●

Harness for open or short between heated oxygen sensor 2 and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK HO2S2 OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal and HO2S2 terminal as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0094E

Voltage:

Battery voltage

PBIB0541E

Terminals

Bank

ECM

Sensor

7

1

1

2

1

2

Continuity should exist.

HO2S2 HEATER (A/T MODELS)

EC-839

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK HEATED OXYGEN SENSOR 2 HEATER

Refer to

EC-839, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace malfunctioning heated oxygen sensor 2.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS00R1Z

HEATED OXYGEN SENSOR 2 HEATER

1.

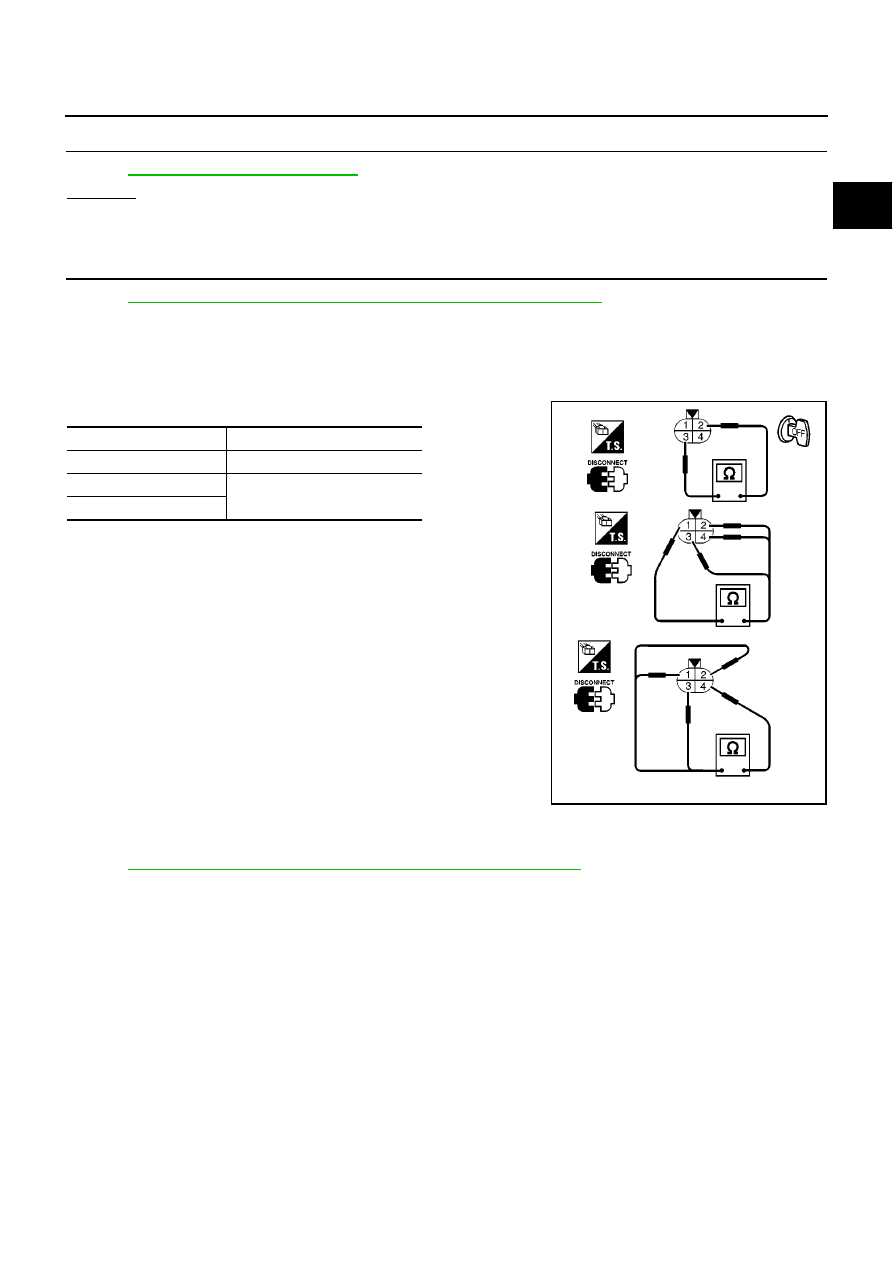

Check resistance between HO2S2 terminals as follows.

2.

If NG, replace heated oxygen sensor 2.

CAUTION:

●

Discard any heated oxygen sensor which has been dropped
from a height of more than 0.5 m (19.7 in) onto a hard sur-
face such as a concrete floor; use a new one.

●

Before installing new oxygen sensor, clean exhaust system
threads using Oxygen Sensor Thread Cleaner tool J-43897-
18 or J-43897-12 and approved anti-seize lubricant.

Removal and Installation

EBS00R20

HATED OXYGEN SENSOR 2

Refer to

EM-21, "EXHAUST MANIFOLD AND CATALYTIC CONVERTER"

.

Terminal No.

Resistance

2 and 3

5.0 - 7.0

Ω

at 25

°

C (77

°

F)

1 and 2, 3, 4

∞ Ω

(Continuity should not exist)

4 and 1, 2, 3

SEF249Y

EC-840

[QG (WITHOUT EURO-OBD)]

IAT SENSOR

IAT SENSOR

PFP:22630

Component Description

EBS00R21

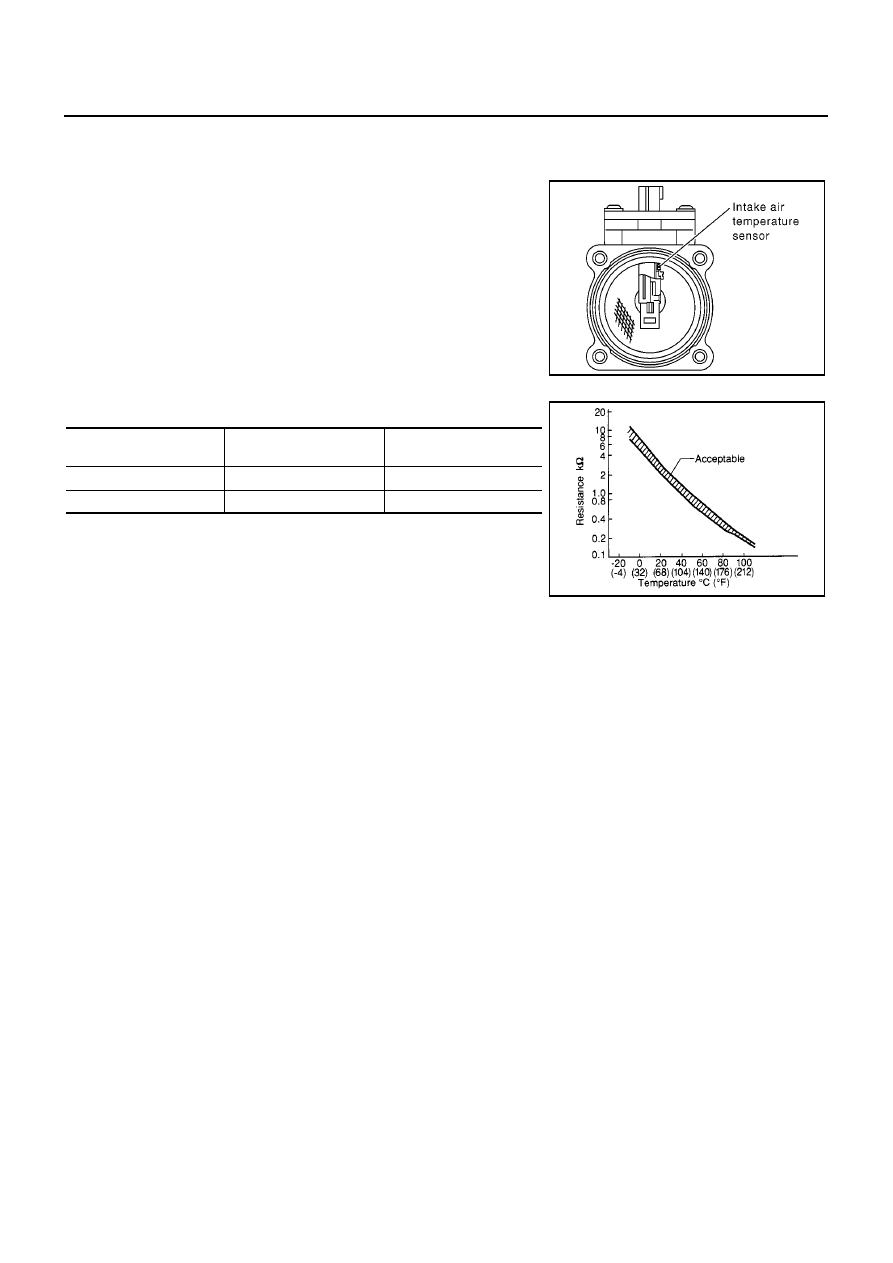

The intake air temperature sensor is built into mass air flow sensor.
The sensor detects intake air temperature and transmits a signal to
the ECM.
The temperature sensing unit uses a thermistor which is sensitive to
the change in temperature. Electrical resistance of the thermistor
decreases in response to the temperature rise.

<Reference data>

*: These data are reference values and are measured between ECM terminal 34
(Intake air temperature sensor) and body ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output
voltage. Doing so may result in damage to the ECM's transistor.
Use a ground other than ECM terminals, such as the ground.

SEC266C

Intake air

temperature

°

C (

°

F)

Voltage*

V

Resistance

k

Ω

25 (77)

3.32

1.9 - 2.1

80 (176)

1.23

0.31 - 0.37

SEF012P

IAT SENSOR

EC-841

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

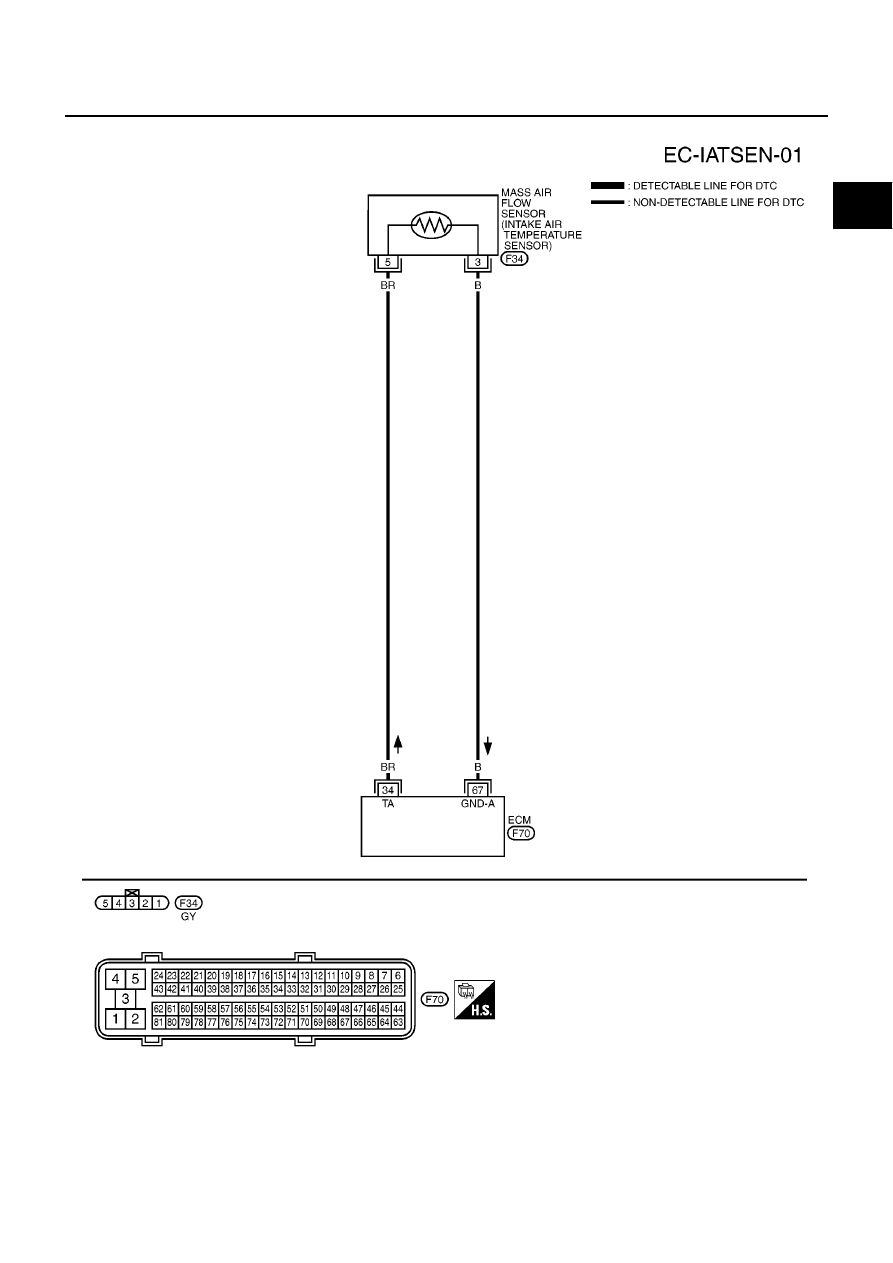

Wiring Diagram

EBS00R22

YEC488A
