Nissan Almera Tino V10. Manual - part 429

EC-542

[QG (WITH EURO-OBD)]

ELECTRICAL LOAD SIGNAL

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

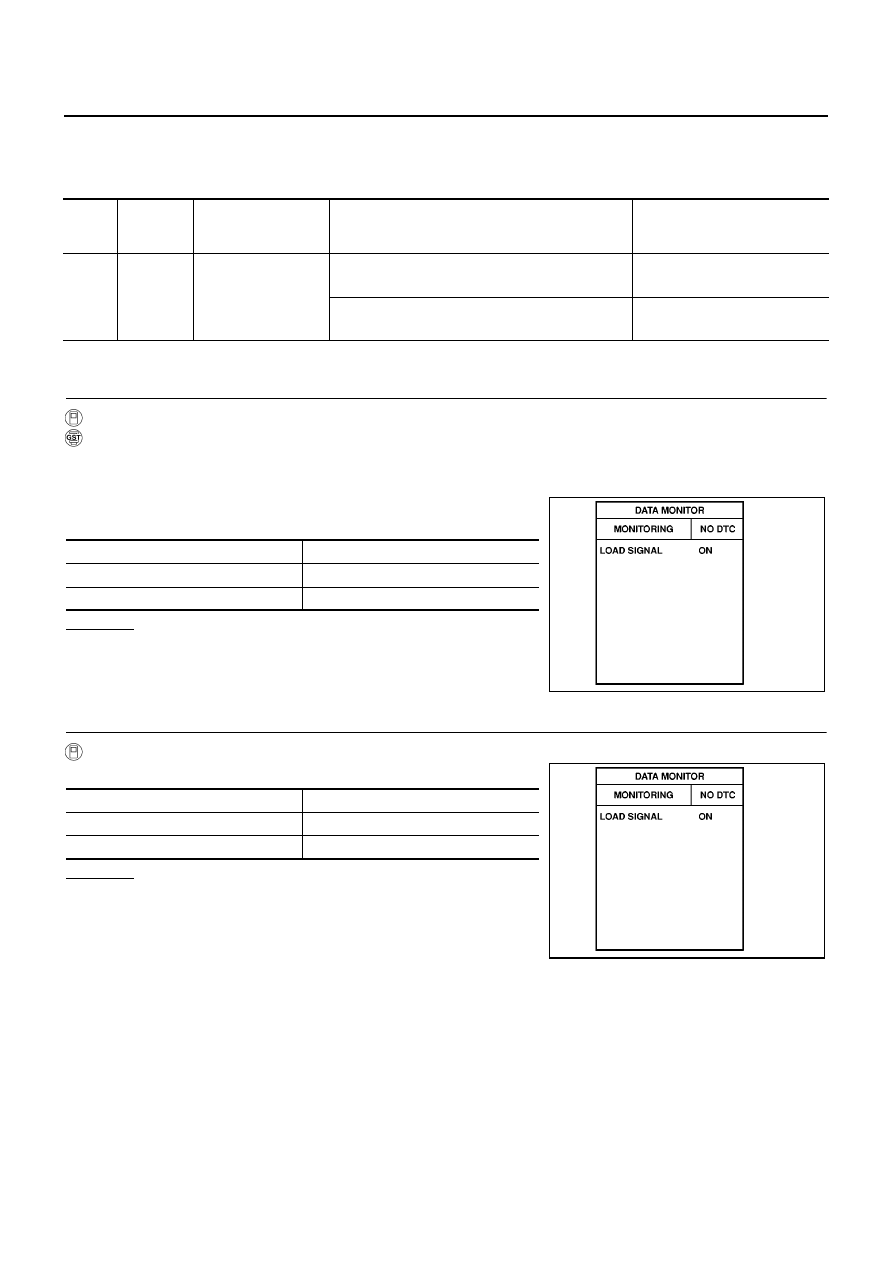

Diagnostic Procedure

EBS00QTV

1.

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-I

With CONSULT-II
With GST

1.

Turn ignition switch “ON”.

2.

Connect CONSULT-II or GST and select “DATA MONITOR” mode.

3.

Select “LOAD SIGNAL” and check indication under the following
conditions.

OK or NG

OK (With CONSULT-II)>>GO TO 2.
OK (Without CONSULT-II)>>GO TO 3.
NG

>> GO TO 4.

2.

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-II

With CONSULT-II

Check “LOAD SIGNAL” indication under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 5.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

84

R/Y

Electrical load signal
(Headlamp signal)

[Ignition switch “ON”]

●

Lighting switch is “2ND” position

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch “ON”]

●

Lighting switch is “OFF”

Approximately 0V

Condition

Indication

Rear window defogger switch “ON”

ON

Rear window defogger switch “OFF”

OFF

PBIB0103E

Condition

Indication

Lighting switch “ON” at 2nd position

ON

Lighting switch “OFF”

OFF

PBIB0103E

ELECTRICAL LOAD SIGNAL

EC-543

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

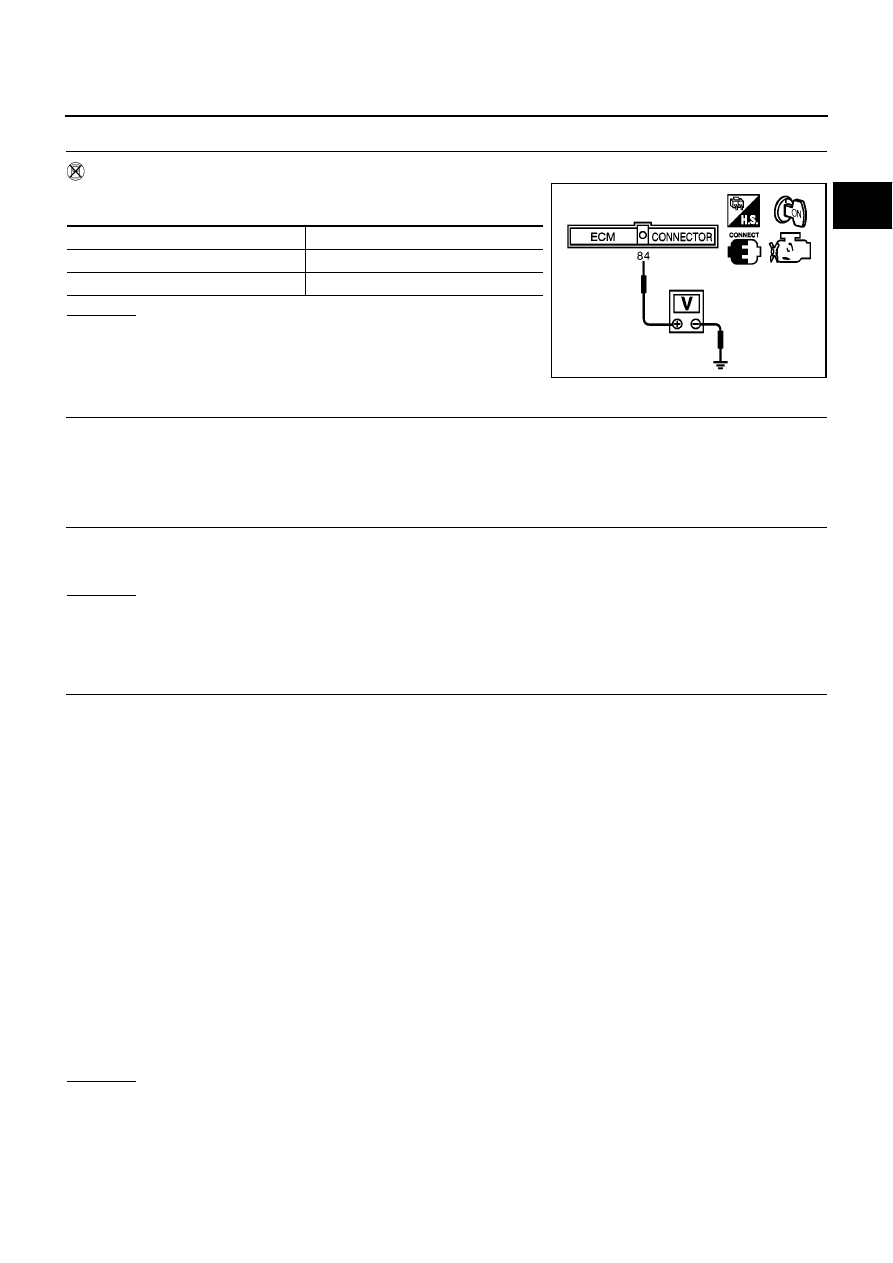

3.

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-II

Without CONSULT-II

Check voltage between ECM terminal 84 and ground under the fol-
lowing conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 5.

4.

CHECK REAR WINDOW DEFOGGER SYSTEM

Refer to “REAR WINDOW DEFOGGER”, EL-177.

>> INSPECTION END

5.

CHECK HEADLAMP FUNCTION

1.

Turn lighting switch “ON” at 2nd position.

2.

Check that headlamps are illuminated.

OK or NG

OK

>> GO TO 6.

NG

>> Refer to “HEADLAMP-DAYTIME LIGHT SYSTEM-”, EL-45 or “HEADLAMP-HEADLAMP AIMING

CONTROL-”, EL-52.

6.

CHECK HEADLAMP INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

WITHOUT DAYTIME LIGHT SYSTEM

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Disconnect combination switch (lighting switch) harness connector.

4.

Check harness continuity between ECM terminal 84 and combination switch (lighting switch) terminal 10.
Refer to Wiring Diagram.

5.

Also check harness for short to ground and short to power.

WITH DAYTIME LIGHT SYSTEM

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Disconnect headlamp relay.

4.

Check harness continuity between ECM terminal 84 and headlamp relay terminal 7.
Refer to Wiring Diagram.

5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 7.

Condition

Voltage

Lighting switch “ON” at 2nd position

Battery voltage

Lighting switch “OFF”

Approximately 0V

MBIB0158E

Continuity should exist.

Continuity should exist.

EC-544

[QG (WITH EURO-OBD)]

ELECTRICAL LOAD SIGNAL

7.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E105, M10 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

harness for open and short between ECM and combination switch (lighting switch)

●

harness for open and short between ECM and headlamp relay

>> Repair open circuit or short to ground or short to power in harness or connectors.

8.

CHECK INTERMITTENT INCIDENT

Refer to

EC-138, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

MI & DATA LINK CONNECTORS

EC-545

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

MI & DATA LINK CONNECTORS

PFP:24814

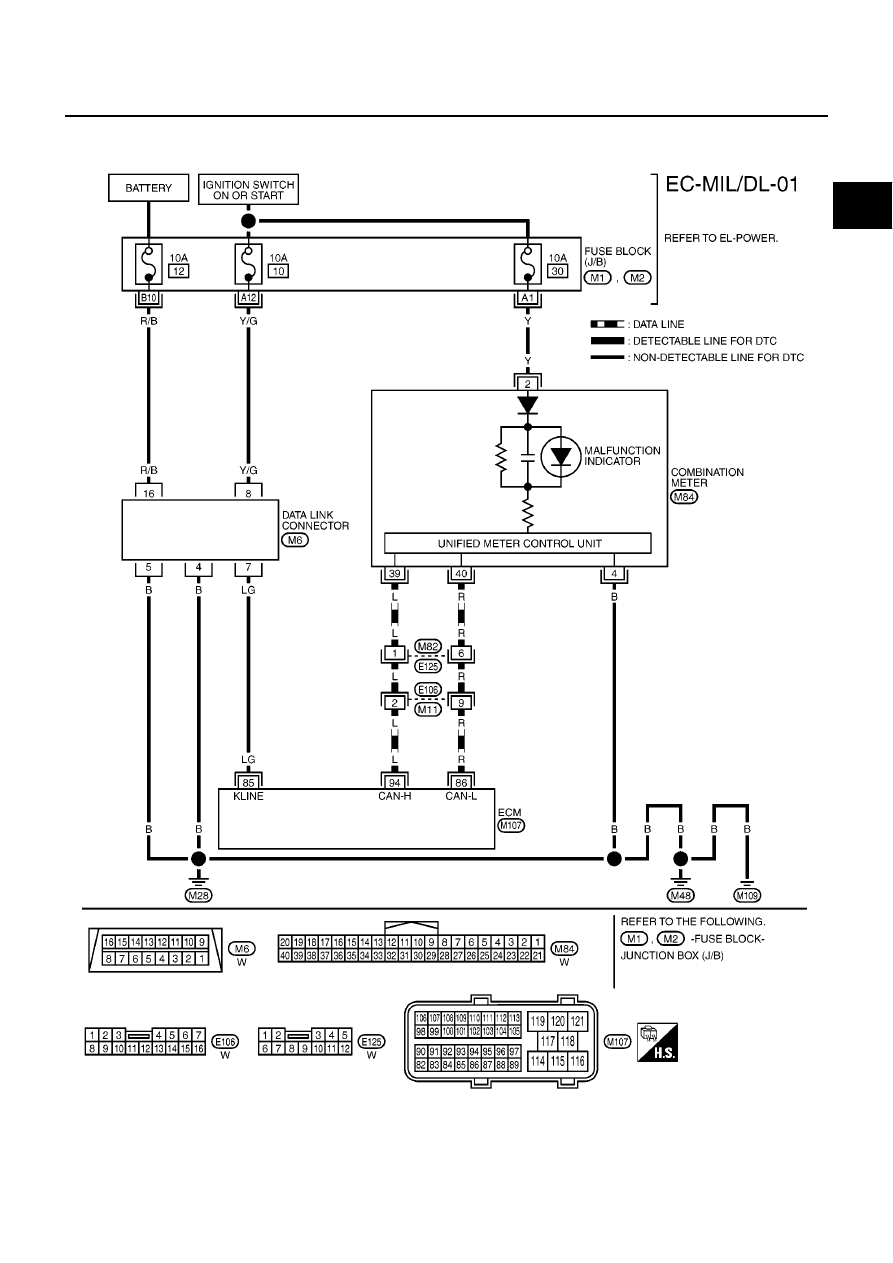

Wiring Diagram—LHD Models

EBS00QTW

YEC478A
