DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

PFP:16119

Component Description

EBS00QP9

Power supply for the Throttle Control motor is provided to the ECM via throttle control motor relay. The throttle
control motor relay is ON/OFF controlled by the ECM. When the ignition switch is turned ON, the ECM sends
an ON signal to throttle control motor relay and battery voltage is provided to the ECM. When the ignition
switch is turned OFF, the ECM sends an OFF signal to throttle control motor relay and battery voltage is not
provided to the ECM.

CONSULT-II Reference Value in Data Monitor Mode

EBS00QPA

Specification data are reference values.

On Board Diagnosis Logic

EBS00QPB

These self-diagnoses have the one trip detection logic.

FAIL-SAFE MODE

When the malfunction is detected, ECM enters fail-safe mode and the MI lights up.

DTC Confirmation Procedure

EBS00QPC

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.

PROCEDURE FOR DTC P1124

TESTING CONDITION:
Before performing the following procedure, confirm that battery voltage is more than 10V at idle.

With CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

If DTC is detected, go to

EC-401, "Diagnostic Procedure"

.

MONITOR ITEM

CONDITION

SPECIFICATION

THRTL RELAY

●

Ignition switch: ON

ON

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P1124
1124

Throttle control motor
relay circuit short

ECM detect the throttle control motor relay
is stuck ON.

●

Harness or connectors
(Throttle control motor relay circuit is shorted.)

●

Throttle control motor relay

P1126
1126

Throttle control motor
relay circuit open

ECM detects a voltage of power source for
throttle control motor is excessively low.

●

Harness or connectors
(Throttle control motor relay circuit is open.)

●

Throttle control motor relay

Engine operating condition in fail-safe mode

ECM stops the electric throttle control actuator control, throttle valve is maintained at a fixed opening (approx. 5 degrees) by the return
spring.

SEF058Y

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

EC-399

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

With GST

Follow the procedure “With CONSULT-II” above.

PROCEDURE FOR DTC P1126

With CONSULT-II

1.

Turn ignition switch “ON” and wait at least 2 seconds.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for 5 seconds.

4.

If DTC is detected, go to

EC-401, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II” above.

SEF058Y

EC-400

[QG (WITH EURO-OBD)]

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

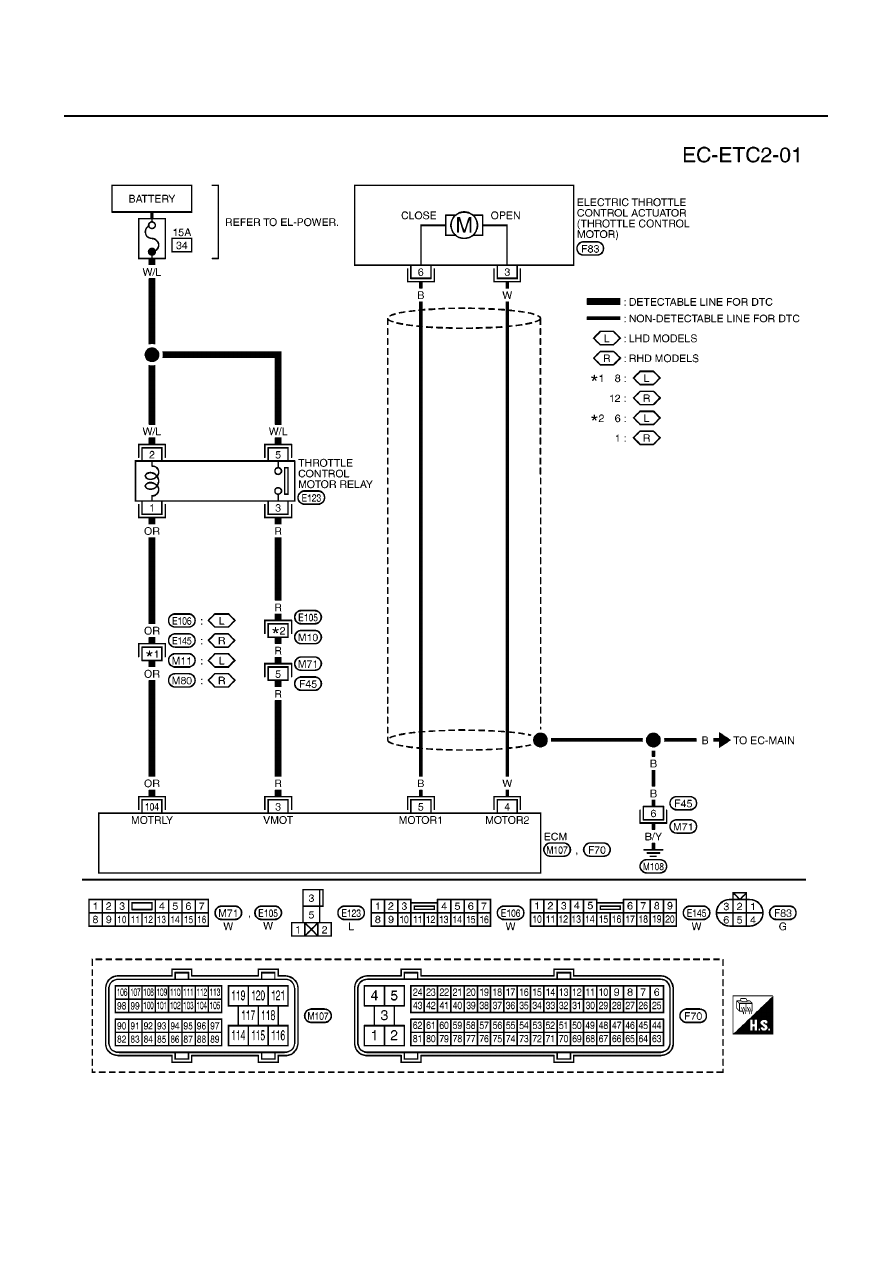

Wiring Diagram

EBS00QPD

YEC464A

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

EC-401

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

EBS00QPE

1.

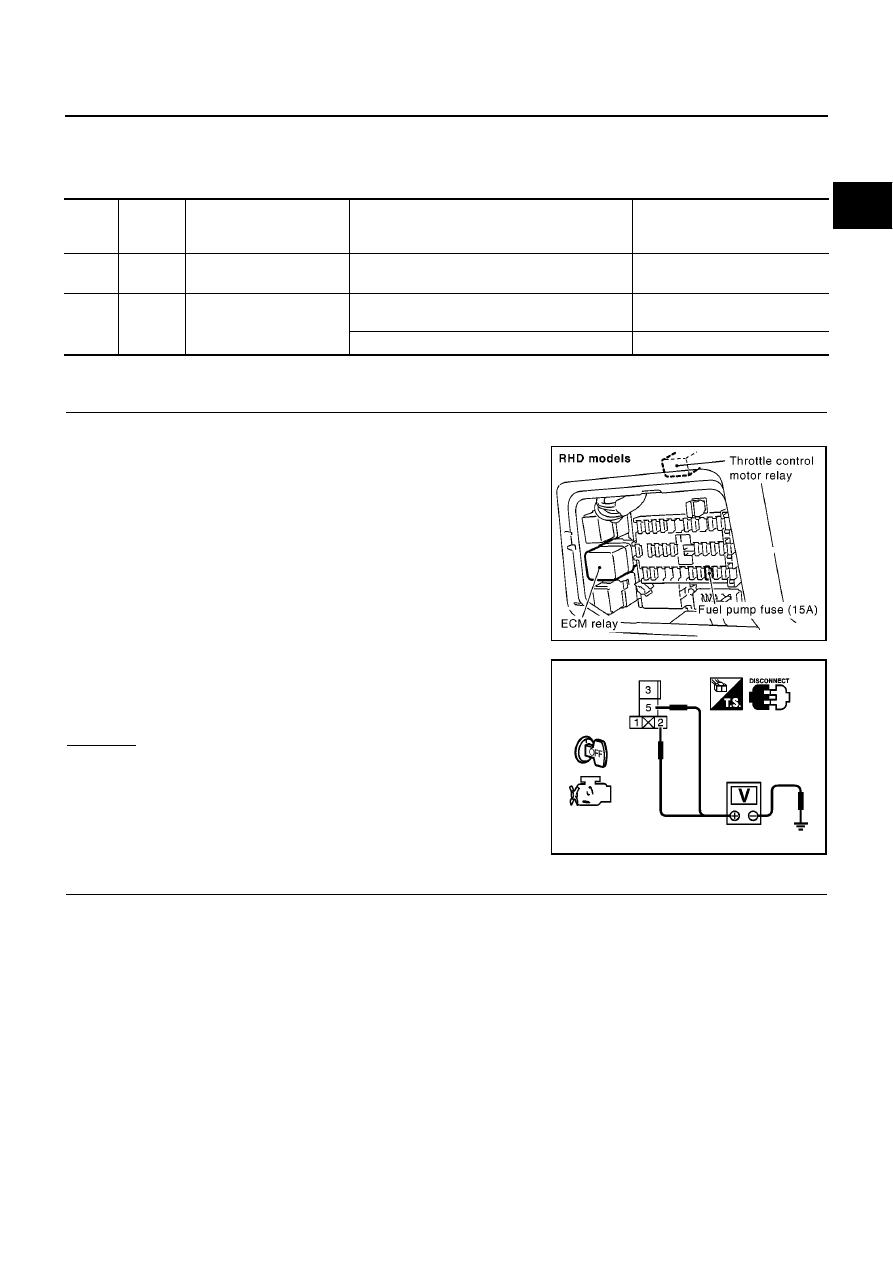

CHECK THROTTLE CONTROL MOTOR RELAY POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Disconnect throttle control motor relay.

3.

Check voltage between throttle control motor relay terminals 2, 5
and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

DETECT MALFUNCTIONING PART

Check the following.

●

15A fuse

●

Harness for open or short between throttle control motor relay and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

3

R

Throttle control motor
power supply

[Ignition switch “ON”]

BATTERY VOLTAGE
(11 - 14V)

104

OR

Throttle control motor relay

[Ignition switch “OFF”]

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch “ON”]

0 - 1.0V

MBIB0999E

Voltage: Battery voltage

PBIB0575E
