Nissan Almera Tino V10. Manual - part 388

EC-378

[QG (WITH EURO-OBD)]

DTC P0605 ECM

PROCEDURE FOR MALFUNCTION B

With CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Turn ignition switch “OFF”, wait at least 10 seconds, and then
turn “ON”.

4.

If 1st trip DTC is detected, go to

EC-378, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II” above.

PROCEDURE FOR MALFUNCTION C

With CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Turn ignition switch “OFF”, wait at least 10 seconds, and then
turn “ON”.

4.

Repeat step 3 for 32 times.

5.

If 1st trip DTC is detected, go to

EC-378, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II” above.

Diagnostic Procedure

EBS00QOJ

1.

INSPECTION START

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “SELF DIAG RESULTS” mode with CONSULT-II.

3.

Touch “ERASE”.

4.

Perform “DTC Confirmation Procedure”.
See

EC-377

.

5.

Is the 1st trip DTC P0605 displayed again?

With GST

1.

Turn ignition switch “ON”.

2.

Select MODE 4 with GST.

3.

Touch “ERASE”.

4.

Perform “DTC Confirmation Procedure”.
See

EC-377

.

5.

Is the 1st trip DTC P0605 displayed again?

Yes or No

Yes

>> GO TO 2.

No

>> INSPECTION END

SEF058Y

SEF058Y

DTC P0605 ECM

EC-379

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

REPLACE ECM

1.

Replace ECM.

2.

Perform initialization of NATS system and registration of all NATS ignition key IDs. Refer to

EC-70, "NATS

(Nissan Anti-theft System)"

.

3.

Perform

EC-49, "Accelerator Pedal Released Position Learning"

.

4.

Perform

EC-49, "Throttle Valve Closed Position Learning"

.

5.

Perform

EC-49, "Idle Air Volume Learning"

.

>> INSPECTION END

EC-380

[QG (WITH EURO-OBD)]

DTC P1065 ECM POWER SUPPLY

DTC P1065 ECM POWER SUPPLY

PFP:23710

Component Description

EBS00QOK

Battery voltage is supplied to the ECM even when the ignition switch
is turned OFF for the ECM memory function of the DTC memory, the
air-fuel ratio feedback compensation value memory, the idle air vol-
ume learning value memory, etc.

On Board Diagnosis Logic

EBS00QOL

DTC Confirmation Procedure

EBS00QOM

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch “ON” and wait at least 1 second.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for 1 second.

4.

Turn ignition switch “OFF”, wait at least 10 seconds, and then
turn “ON”.

5.

Repeat steps 3 and 4 for 4 times.

6.

If 1st trip DTC is detected, go to

EC-382, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

PBIB1164E

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P1065
1065

ECM power supply circuit

ECM back-up RAM system does not function
properly.

●

Harness or connectors
[ECM power supply (back-up) circuit is
open or shorted.]

●

ECM

SEF058Y

DTC P1065 ECM POWER SUPPLY

EC-381

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

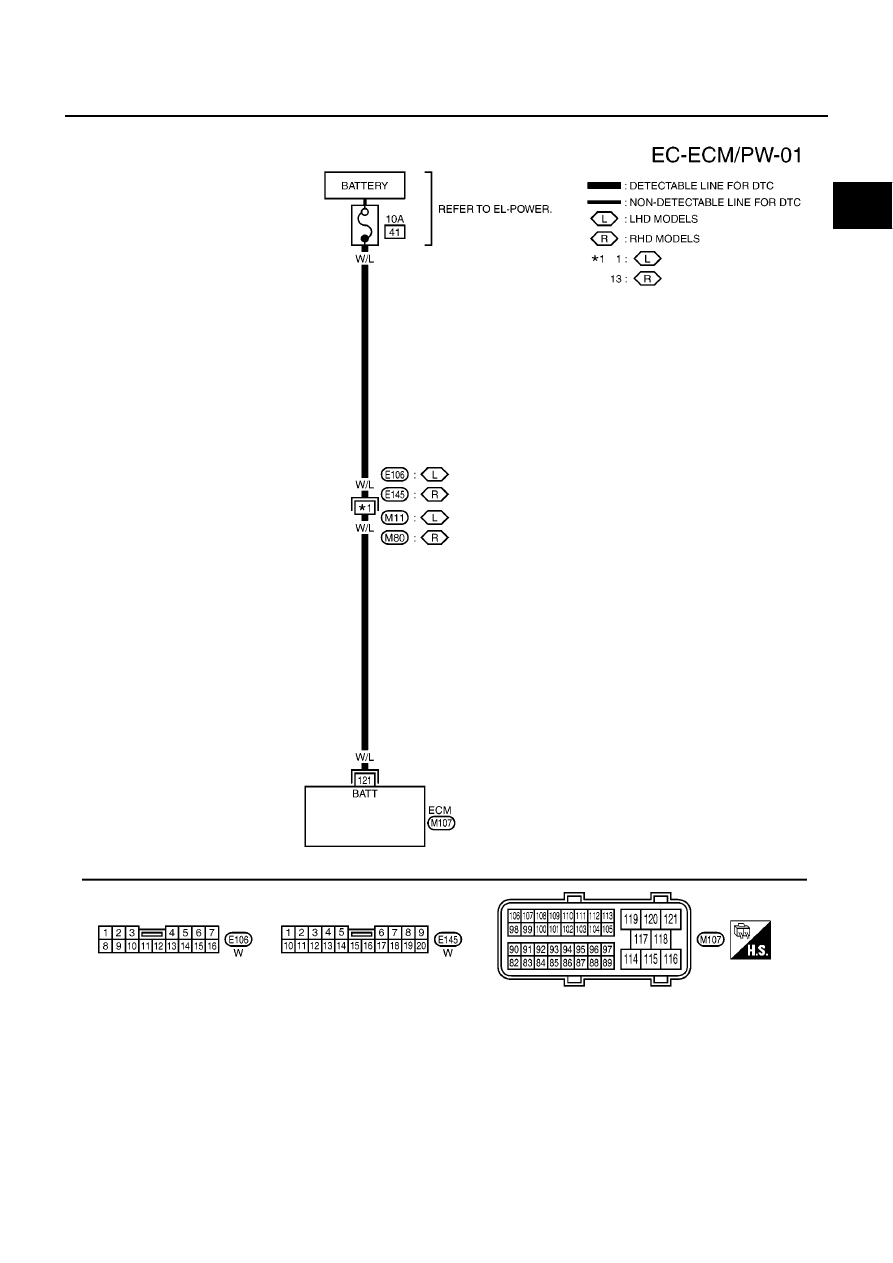

Wiring Diagram

EBS00QON

YEC461A
