DTC P0420 THREE WAY CATALYST FUNCTION (M/T MODELS)

3.

CHECK INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace.

4.

CHECK IGNITION TIMING

Check the following items. Refer to

EC-87, "Basic Inspection"

.

OK or NG

OK

>> GO TO 5.

NG

>> Follow the “Basic Inspection”.

5.

CHECK INJECTORS

1.

Stop engine and then turn ignition switch “ON”.

2.

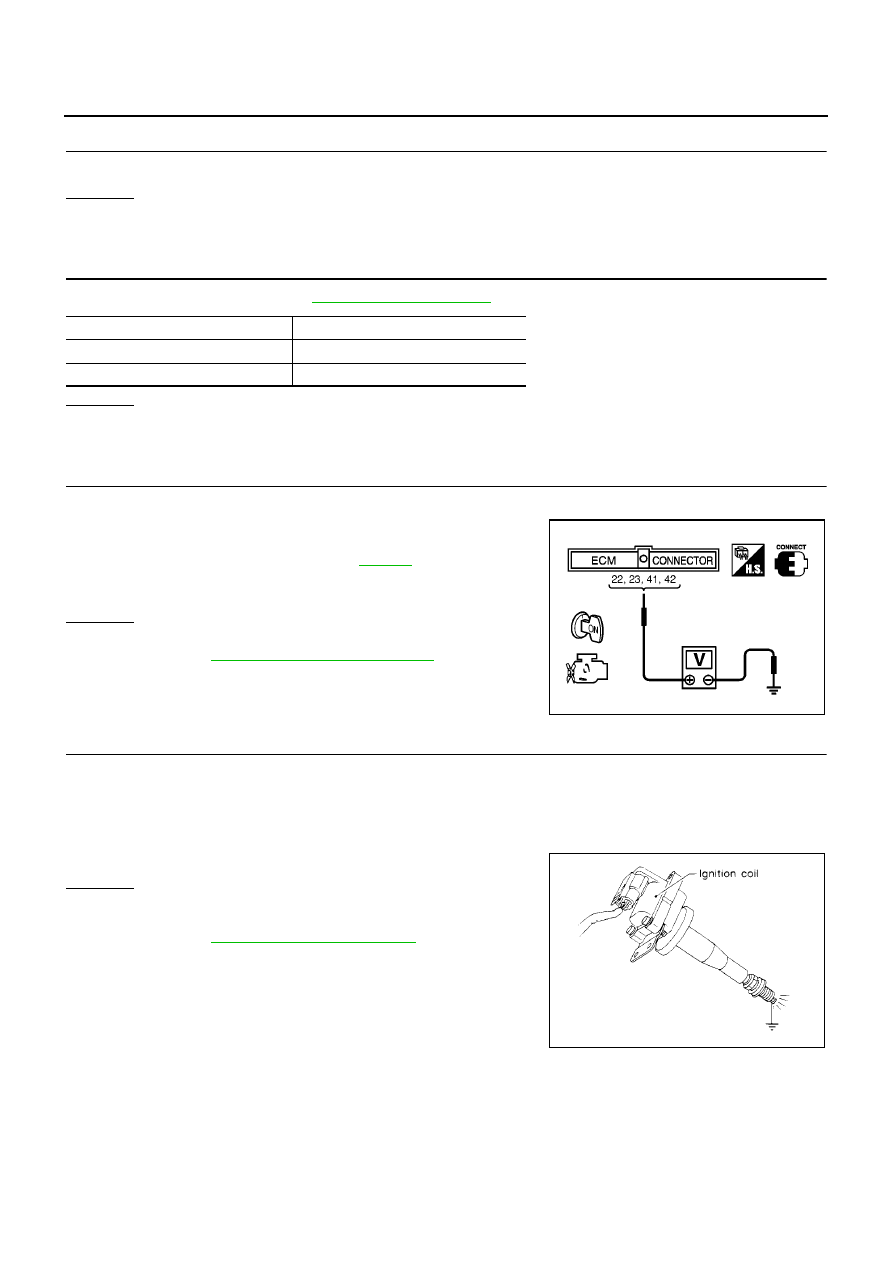

Check voltage between ECM terminals 22, 23, 41, 42 and
ground with CONSULT-II or tester.
Refer to Wiring Diagram for Injectors,

EC-525

.

OK or NG

OK

>> GO TO 6.

NG

>> Perform

EC-526, "Diagnostic Procedure"

.

6.

CHECK IGNITION SPARK

1.

Turn ignition switch “OFF”.

2.

Disconnect ignition coil assembly from rocker cover.

3.

Connect a known-good spark plug to the ignition coil assembly.

4.

Place end of spark plug against a suitable ground and crank engine.

5.

Check for spark.

OK or NG

OK

>> GO TO 7.

NG

>> Check ignition coil with power transistor and their circuit.

Refer to

EC-514, "IGNITION SIGNAL"

.

Items

Specifications

Ignition timing

8

° ±

5

°

BTDC (in “Neutral” position)

Target idle speed

700

±

50 rpm (in “Neutral” position)

Battery voltage should exist.

MBIB0030E

SEF575Q

DTC P0420 THREE WAY CATALYST FUNCTION (M/T MODELS)

EC-359

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

7.

CHECK INJECTOR

1.

Turn ignition switch “OFF”.

2.

Remove injector assembly.
Refer to

EM-29, "FUEL INJECTOR AND FUEL TUBE"

.

Keep fuel hose and all injectors connected to injector gallery.

3.

Disconnect all ignition coil harness connectors.

4.

Turn ignition switch “ON”.
Make sure fuel does not drip from injector.

OK or NG

OK (Does not drip.)>>GO TO 8.
NG (Drips.)>>Replace the injector(s) from which fuel is dripping.

8.

CHECK INTERMITTENT INCIDENT

Refer to

EC-138, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

Trouble is fixed.>>INSPECTION END
Trouble is not fixed.>>Replace three way catalyst (Manifold).

EC-360

[QG (WITH EURO-OBD)]

DTC P0420, P0430 THREE WAY CATALYST FUNCTION (A/T MODELS)

DTC P0420, P0430 THREE WAY CATALYST FUNCTION (A/T MODELS)

PFP:208A0

On Board Diagnosis Logic

EBS00QNS

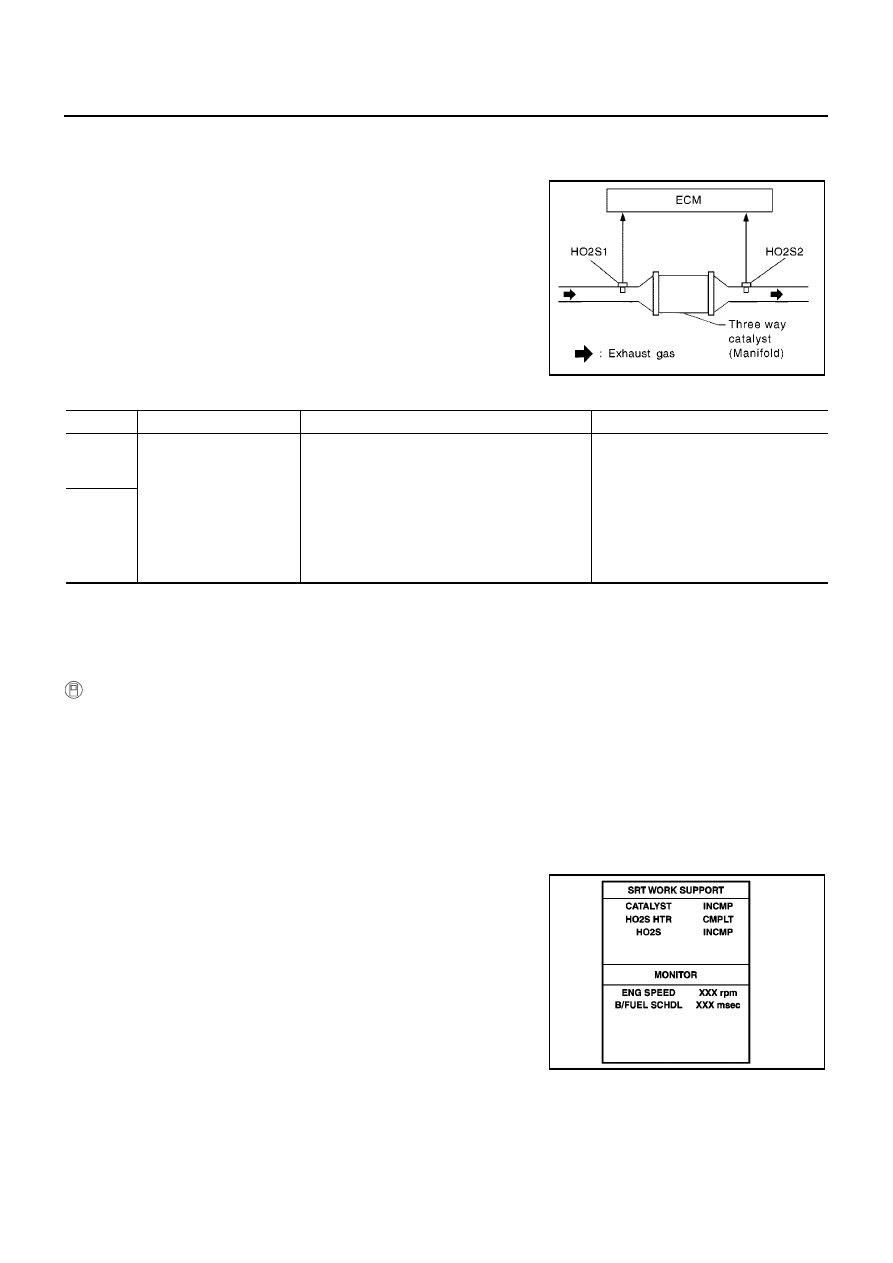

The ECM monitors the switching frequency ratio of heated oxygen
sensors 1 and 2.
A three way catalyst (Manifold) with high oxygen storage capacity
will indicate a low switching frequency of heated oxygen sensor 2.
As oxygen storage capacity decreases, the heated oxygen sensor 2
switching frequency will increase.
When the frequency ratio of heated oxygen sensors 1 and 2
approaches a specified limit value, the three way catalyst (Manifold)
malfunction is diagnosed.

DTC Confirmation Procedure

EBS00QNT

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

TESTING CONDITION:

●

Open engine hood before conducting the following procedure.

●

Do not hold engine speed for more than the specified minutes below.

1.

Start engine and warm it up to the normal operating temperature.

2.

Turn ignition switch “OFF” and wait at least 10 seconds.

3.

Start engine and keep the engine speed between 3,500 and 4,000 rpm for at least one minute under no
load.

4.

Let engine idle for one minute.

5.

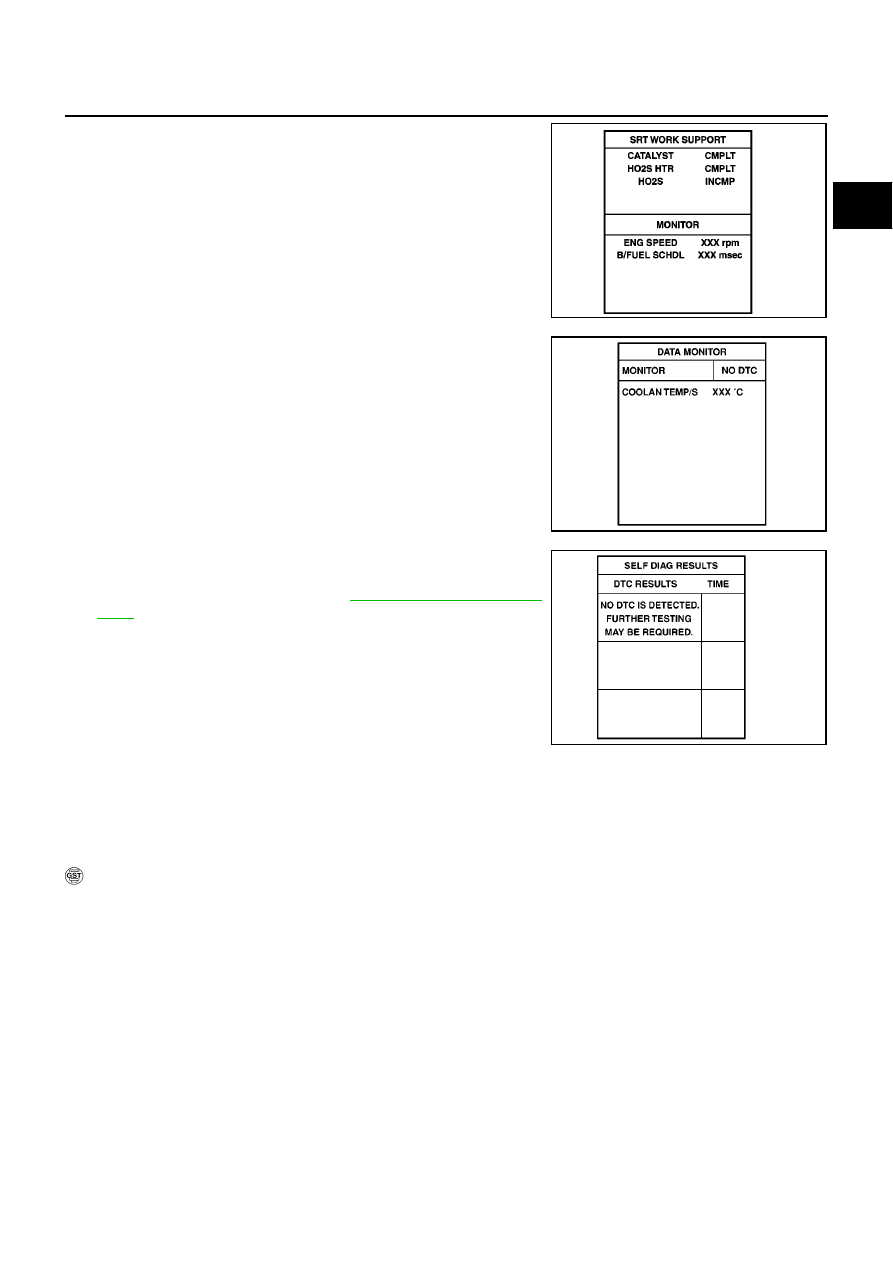

Select “DTC & SRT CONFIRMATION” then “SRT WORK SUP-
