DTC P0138, P0158 HO2S2 (A/T MODELS)

4.

Start engine and keep the engine speed between 3,500 and 4,000 rpm for at least one minute under no
load.

5.

Let engine idle for two minutes.

6.

If 1st trip DTC is detected, go to

EC-258, "Diagnostic Procedure"

.

WITH GST

1.

Start engine and warm it up to the normal operating temperature.

2.

Turn ignition switch “OFF” and wait at least 10 seconds.

3.

Start engine and keep the engine speed between 3,500 and 4,000 rpm for at least one minute under no
load.

4.

Let engine idle for two minutes.

5.

Turn ignition switch “OFF” and wait at least 10 seconds.

6.

Start engine and keep the engine speed between 3,500 and 4,000 rpm for at least one minute under no
load.

7.

Let engine idle for two minutes.

8.

Select “Mode 3” with GST.

9.

If NG, go to

EC-258, "Diagnostic Procedure"

.

●

When using GST, “DTC Confirmation Procedure” should be performed twice as much as when
using CONSULT-II because GST cannot display MODE 7 (1st trip DTC) concerning this diagnosis.
Therefore, using CONSULT-II is recommended.

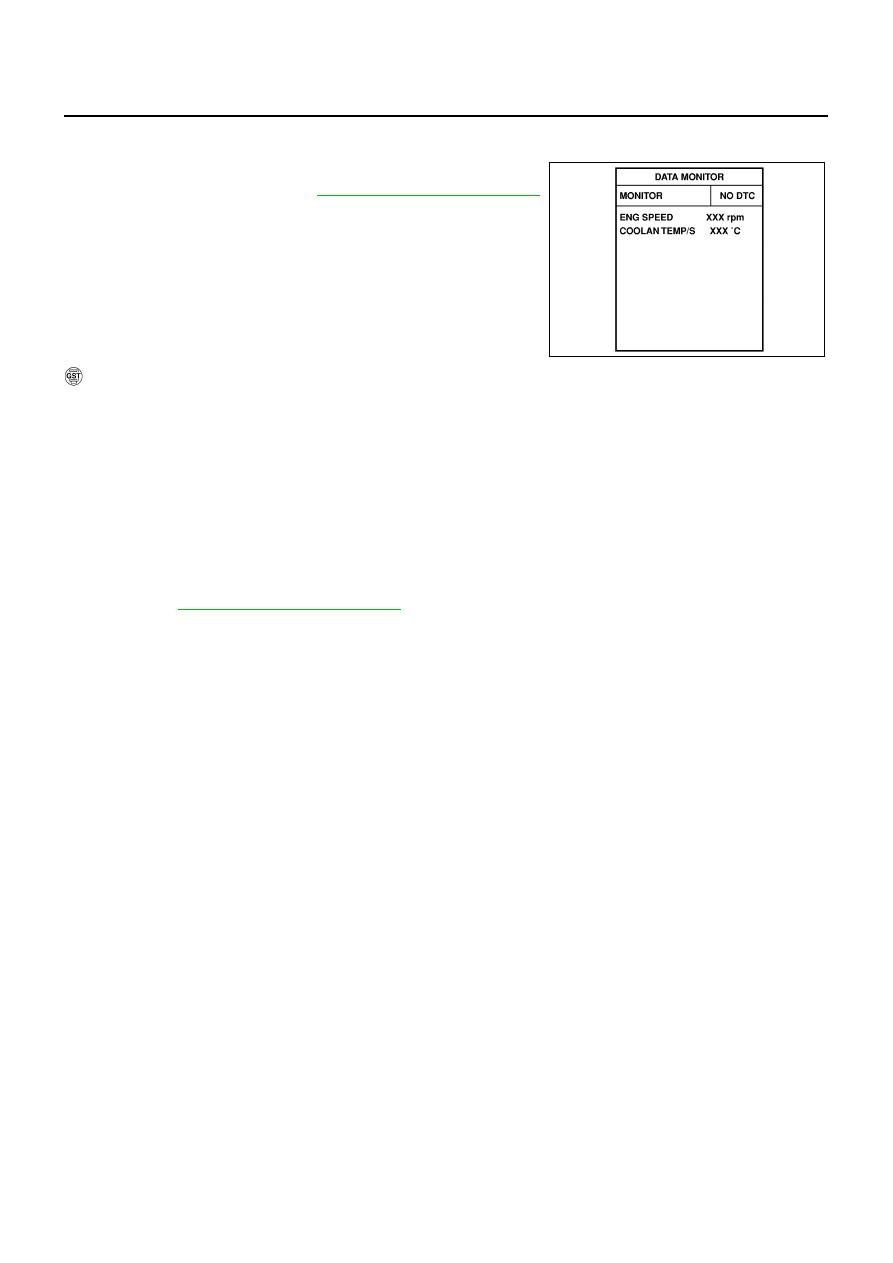

SEF174Y

DTC P0138, P0158 HO2S2 (A/T MODELS)

EC-255

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

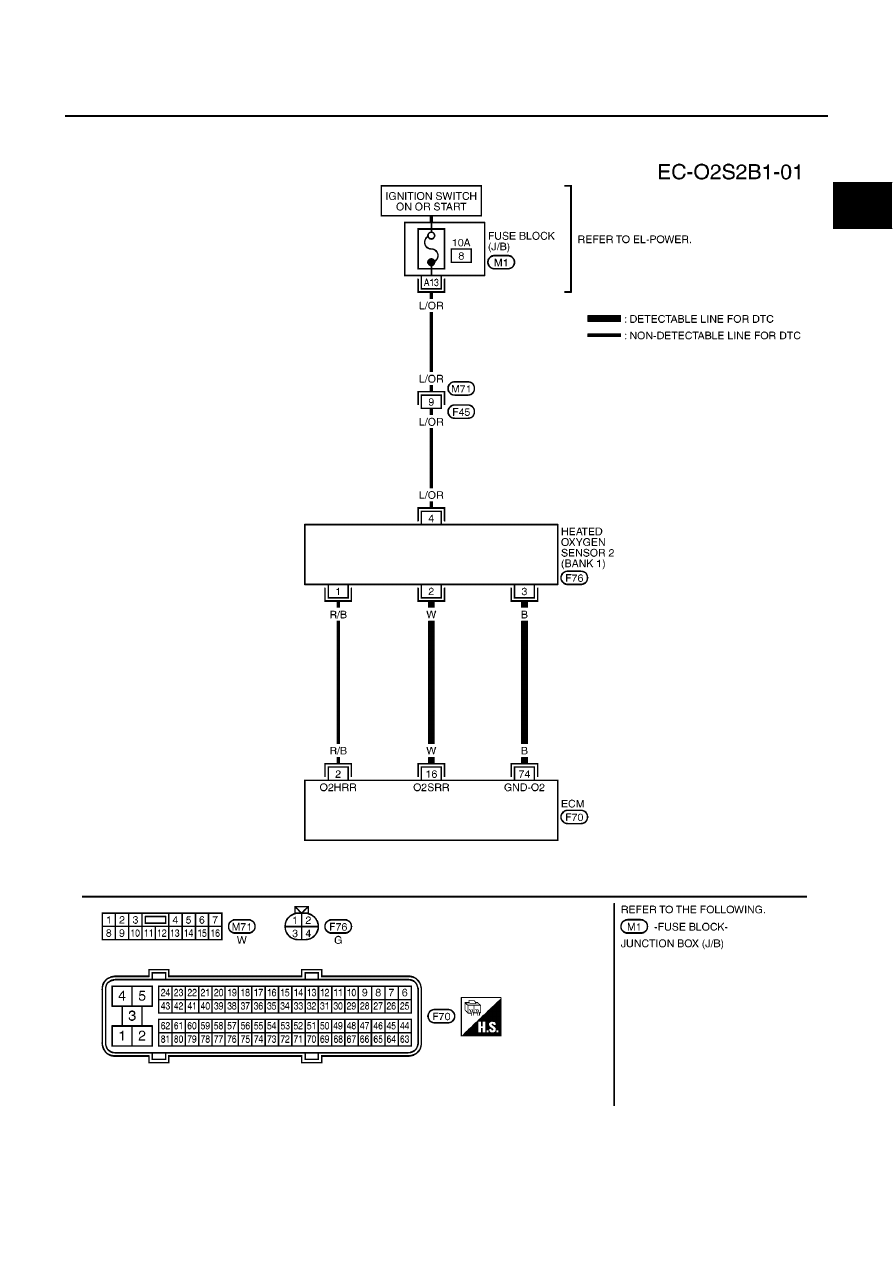

Wiring Diagram

EBS00QL1

BANK 1

YEC447A

EC-256

[QG (WITH EURO-OBD)]

DTC P0138, P0158 HO2S2 (A/T MODELS)

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

16

W

Heated oxygen sensor 2
(bank 1)

[Engine is running]

●

Warm-up condition

●

Engine speed is 3,000 rpm quickly after the fol-
lowing conditions are met.

–

Keeping the engine speed between 3,500 and
4,000 rpm for one minute and at idle for one
minute under no load

0 - Approximately 1.0V

74

B

Sensors' ground
(Heated oxygen sensor)

[Engine is running]

●

Idle speed

Approximately 0V

DTC P0138, P0158 HO2S2 (A/T MODELS)

EC-257

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

BANK 2

YEC448A
