Nissan Almera Tino V10. Manual - part 283

YBT109

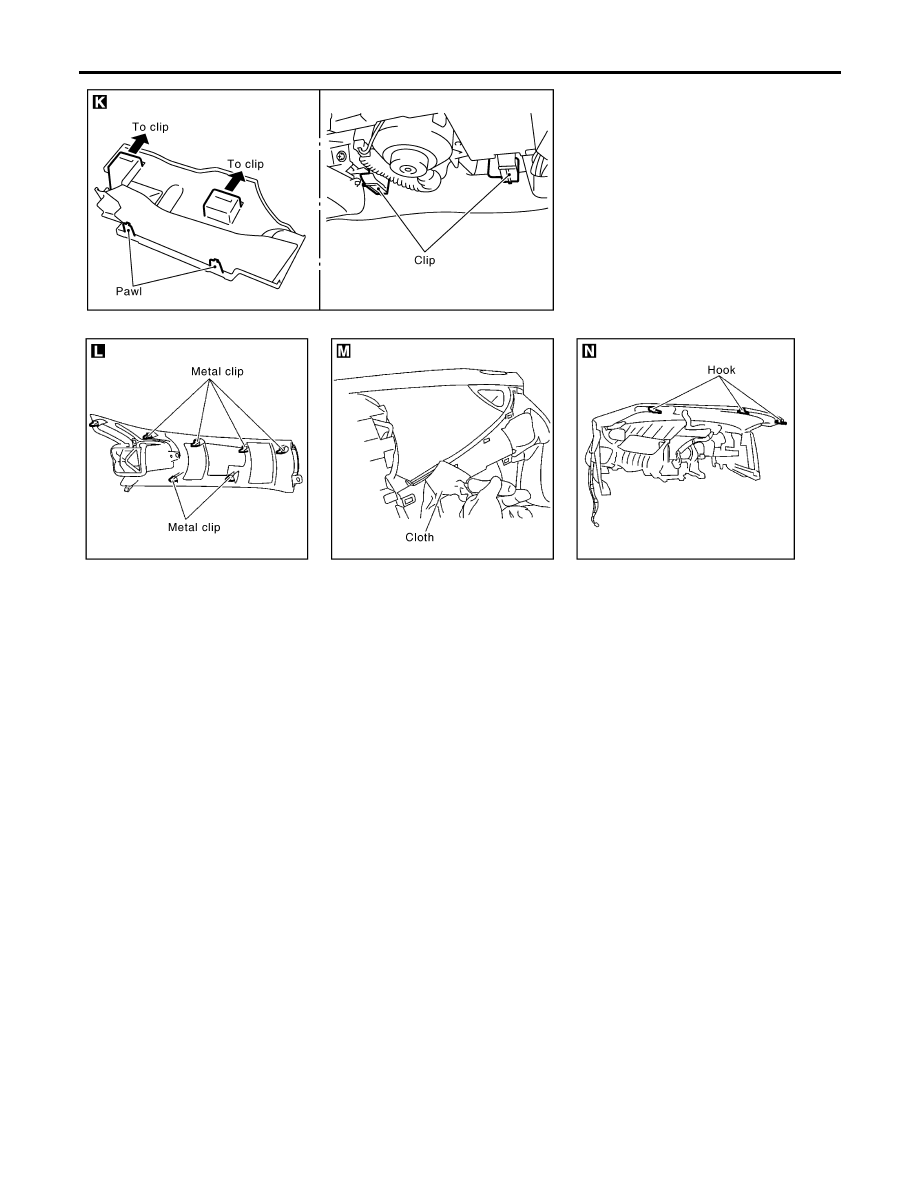

INSTRUMENT PANEL ASSEMBLY

Removal and Installation (Cont’d)

BT-26

Removal and Installation

NLBT0013

CAUTION:

I

Wrap the tip of flat-bladed screwdriver with a cloth when removing metal clips from garnishes.

1. Remove front and rear seats. Refer to “FRONT SEAT” and “REAR SEAT” for details, BT-45 and BT-48.
2. Remove front and rear seat belts. Refer to RS-5 and RS-7, “Front Seat Belt” and “Rear Seat Belt” for

details.

3. Remove carpet rear finish, front seat mounting cover and rear seat mounting cover. Refer to “LUGGAGE

ROOM TRIM” for details, BT-30.

4. Remove front and rear outer kicking plates.
5. Remove front and rear inner kicking plates.
6. Remove dash side finishers.
7. Remove front and rear body side welts.
8. Remove front pillar garnishes.
9. Remove center pillar lower garnishes.
10. Remove center pillar upper garnishes.
11. Remove front and rear room carpet.
12. Remove rear pillar garnish.
13. Remove rear parcel shelf side finish.
14. Remove luggage room carpet.
15. Remove luggage room rear plate.
16. Remove luggage room rear side plate.
17. Remove luggage room rear side lower finish.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

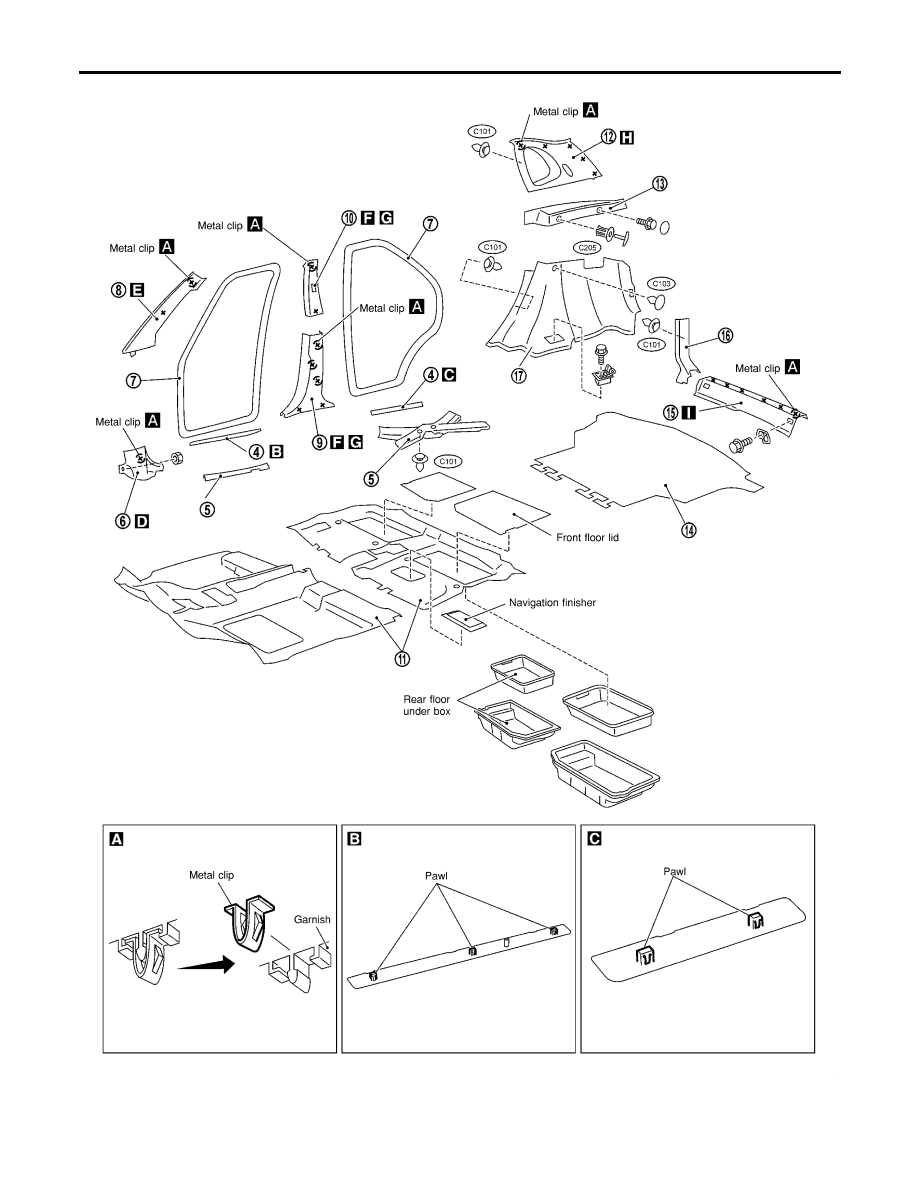

SIDE AND FLOOR TRIM

Removal and Installation

BT-27

NBT107

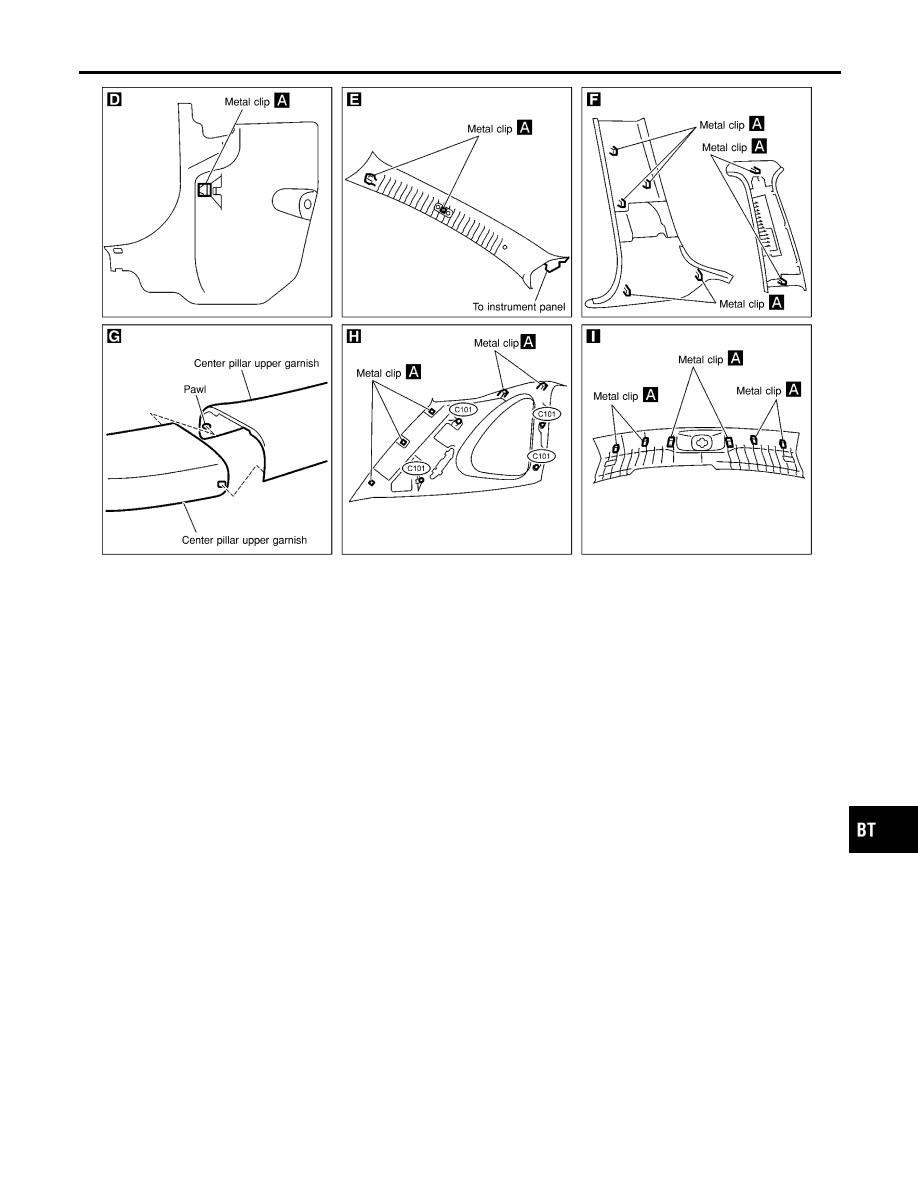

SIDE AND FLOOR TRIM

Removal and Installation (Cont’d)

BT-28

NBT108

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

SIDE AND FLOOR TRIM

Removal and Installation (Cont’d)

BT-29
