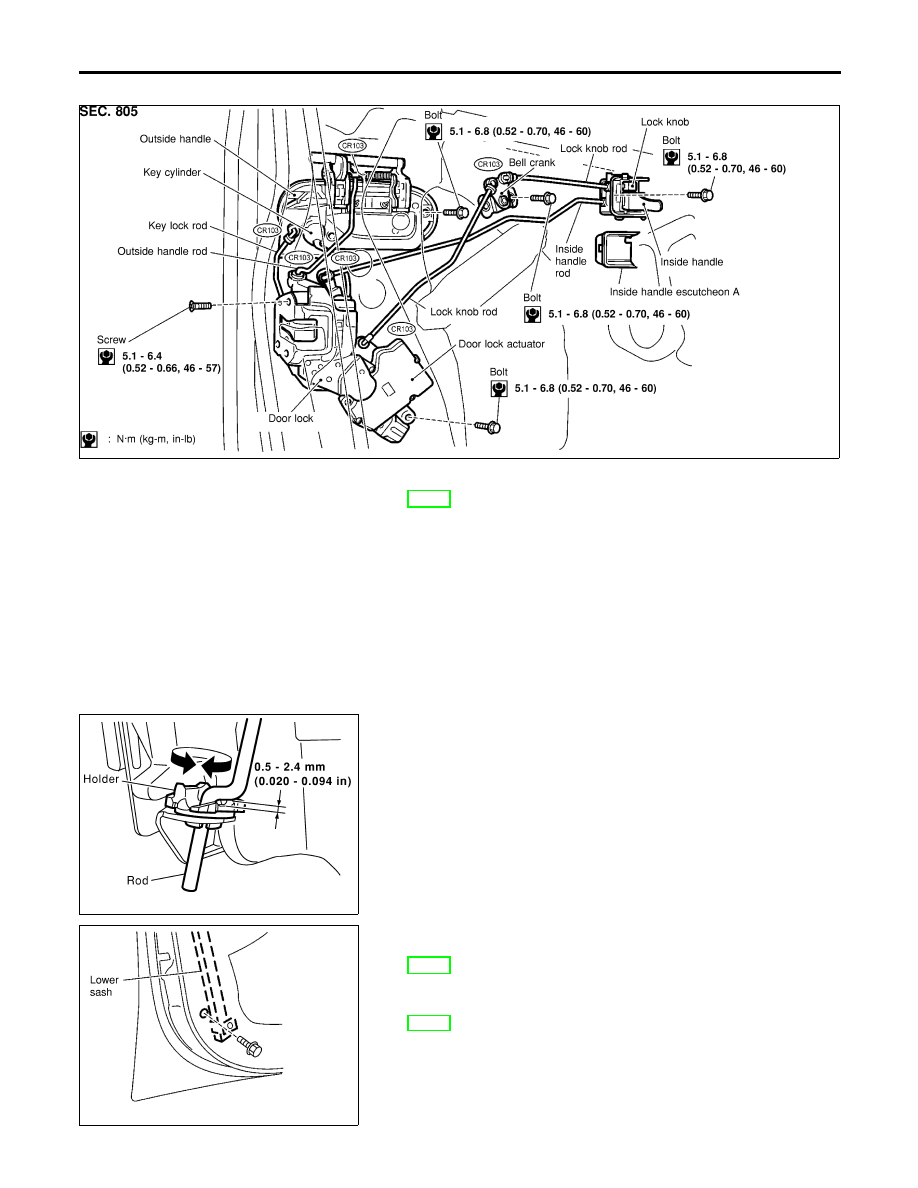

Front Door Lock

NLBT0010

NBT098

I

For removal of front door finisher, refer to “DOOR TRIM”,
BT-31.

I

Remove sealing screen.

SBT978

OUTSIDE HANDLE ROD ADJUSTMENT

NLBT0010S02

Rotate rod holder so that rod-to-holder clearance is adjusted as
shown in the figure at left.

CAUTION:

Make sure that rod-to-holder clearance is not “0” mm (0 in),
and that rod is not held pressed.

NBT099

REMOVAL

NLBT0010S03

I

For removal of front door finisher, refer to “DOOR TRIM”,
BT-31.

I

Remove sealing screen.

I

For removal of front door glass, refer to “Front Door Glass”,
BT-14.

1.

Remove lower rear sash (unitized with glass run) securing
bolts. Remove lower rear sash from door panel and away from
door lock.

DOOR

Front Door Lock

BT-18

NBT100

2.

Remove inside handle escutcheon A.

3.

Remove screw securing inside handle.

4.

Detach bell crank at lock knob joining area.

5.

Detach inside handle rod on the door lock assembly side.

6.

Slide inside handle backward and remove inside handle.

7.

Remove rod from inside handle.

NBT101

8.

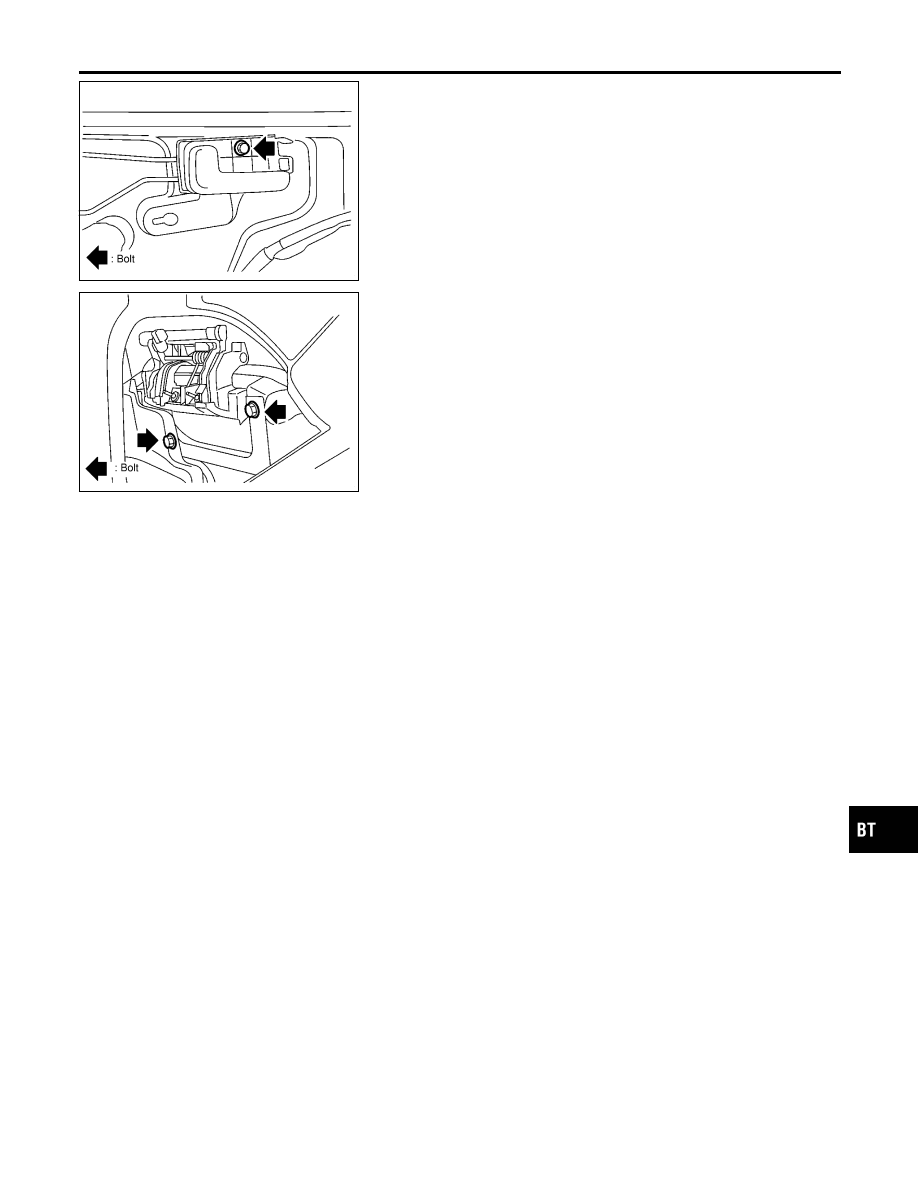

Detach key lock rod and outside handle rod at joining area (on
the outside handle side).

9.

Disconnect door lock actuator connector.

10. Remove screws securing door lock assembly, then remove

door lock assembly.

11. Remove bolts securing outside handle, then remove outside

handle assembly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR

Front Door Lock (Cont’d)

BT-19

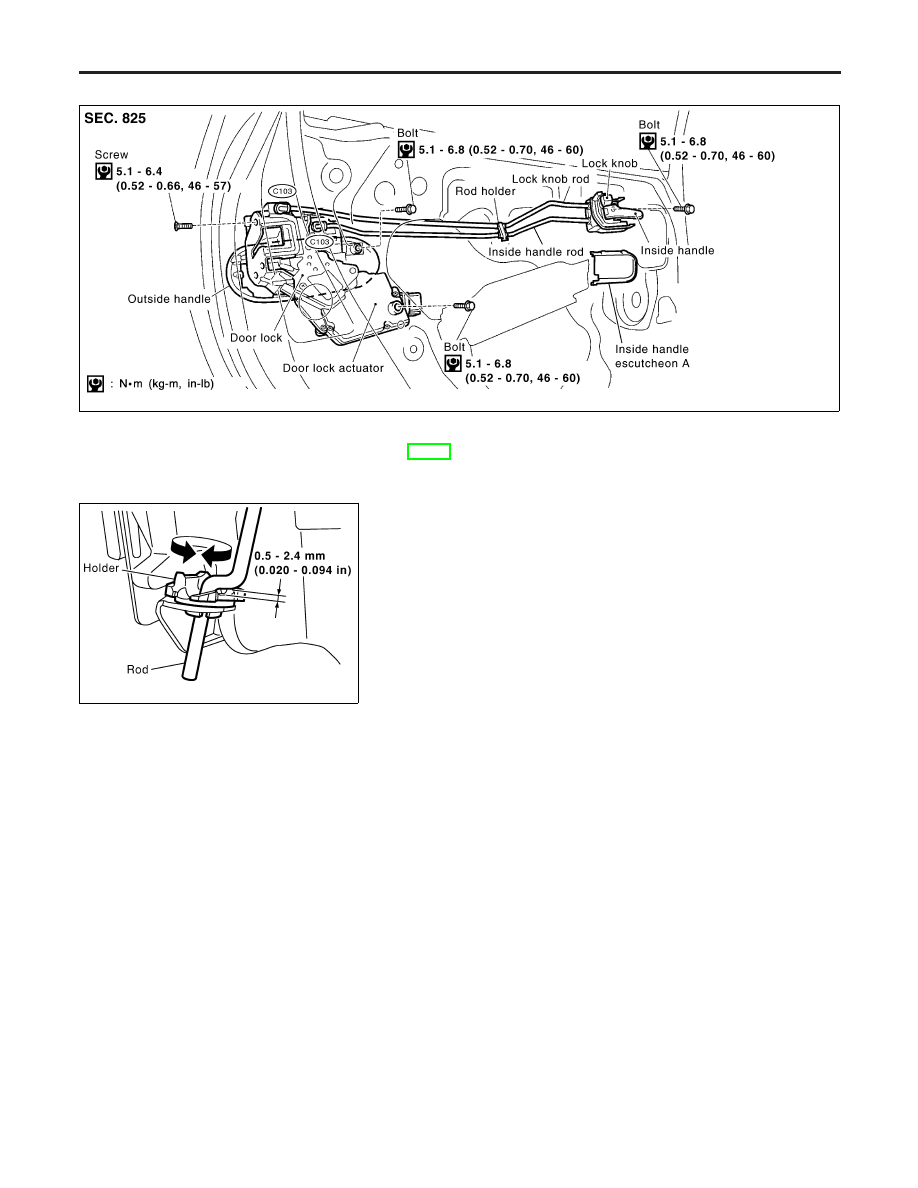

Rear Door Lock

=NLBT0011

YBT106

I

For removal of rear door finisher, refer to “DOOR TRIM”,
BT-31.

I

Remove sealing screen.

SBT978

OUTSIDE HANDLE ROD ADJUSTMENT

NLBT0011S01

Rotate rod holder so that rod-to-holder clearance is adjusted as
shown in the figure at left.

CAUTION:

Make sure that rod-to-holder clearance is not “0” mm (0 in),
and that rod is not held pressed.

DOOR

Rear Door Lock

BT-20

SBT983

REMOVAL

=NLBT0011S02

I

For removal of rear door finisher, refer to “DOOR TRIM”,
BT-31.

I

Remove sealing screen.

I

Set the door glass in the full-close position.

1.

Remove inside handle escutcheon A.

2.

Remove screw securing inside handle.

3.

Detach inside handle rod on the door lock assembly side.

NBT103

4.

Detach lock knob rod (on the door lock assembly side).

5.

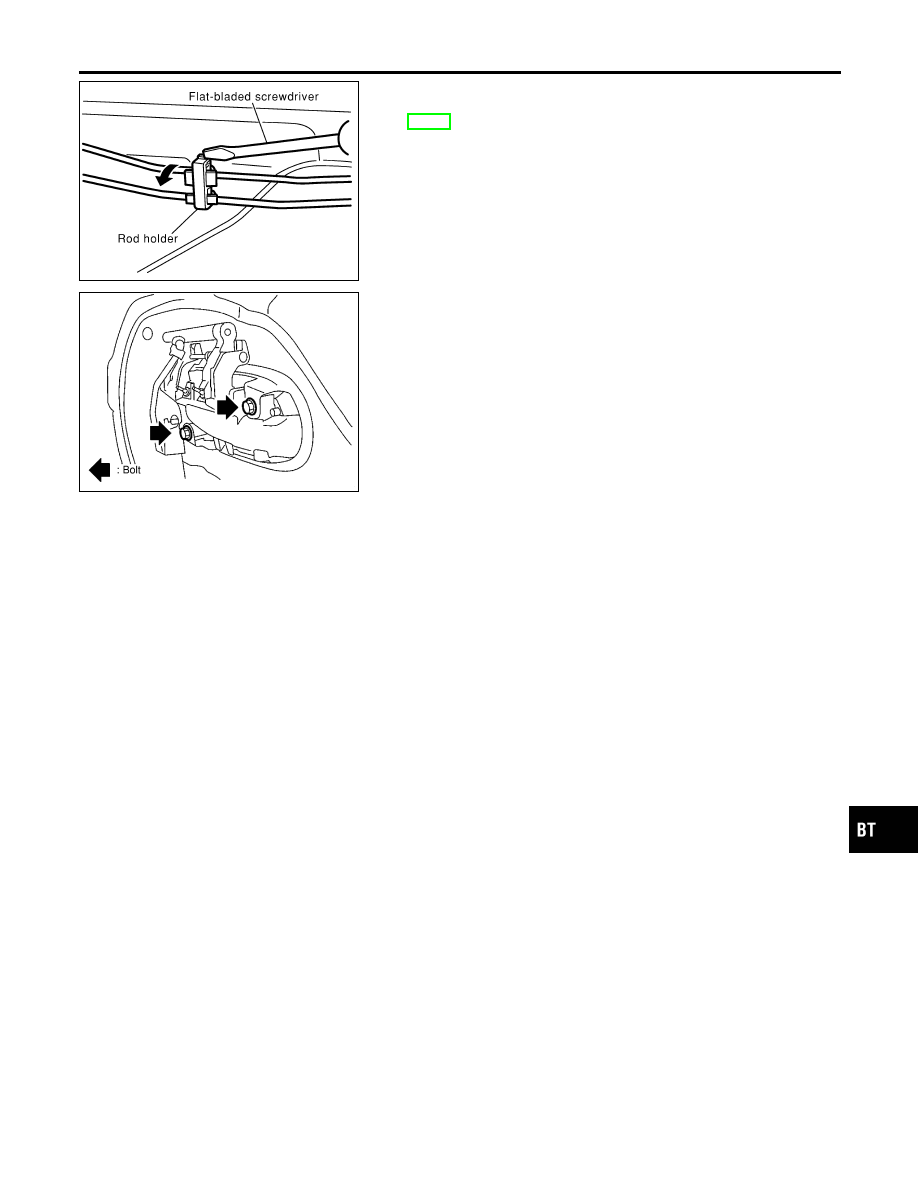

Using a flat-bladed screwdriver, expand rod holder. Remove
rod from rod holder.

6.

Slide inside handle backward and remove inside handle.

7.

Remove rod from inside handle.

8.

Disconnect door lock actuator connector.

9.

Remove screws securing door lock assembly, then remove
door lock assembly.

10. Remove bolts securing outside handle, then remove outside

handle.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR

Rear Door Lock (Cont’d)

BT-21
