TYPE 5/TYPE 6

=NLBR0225S04

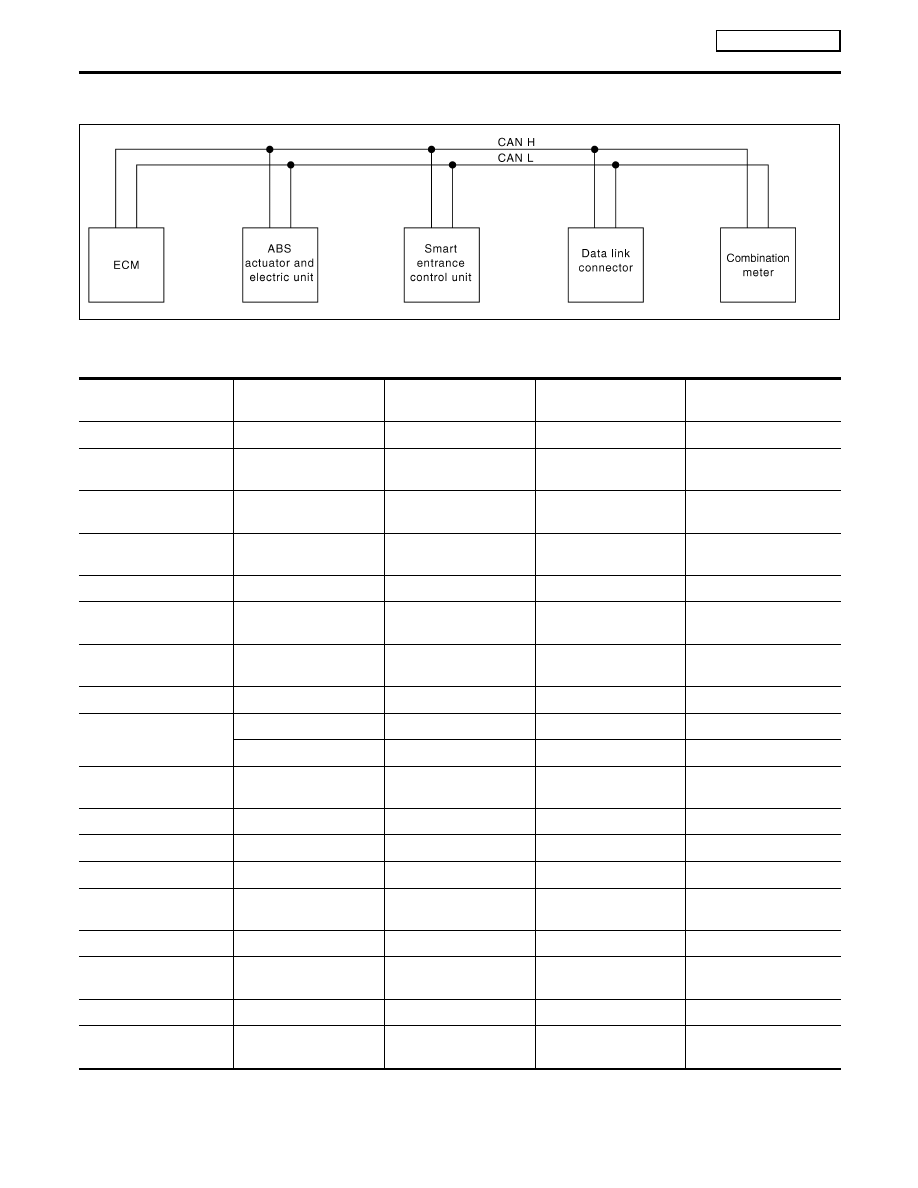

System Diagram

NLBR0225S0401

YEL469E

Input/Output Signal Chart

NLBR0225S0402

T: Transmit R: Receive

Signals

ECM

ABS actuator and elec-

tric unit (control unit)

Smart entrance control

unit

Combination meter

Engine speed signal

T

R

Rear window defogger
signal

*1

R

T

Heater fan switch sig-
nal

*1

R

T

Air conditioner switch
signal

R

T

MI signal

T

R

Glow indicator lamp sig-
nal

*2

T

R

Engine coolant tempera-
ture signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

T

Seat belt reminder sig-
nal

R

T

Headlamp switch signal

T

R

Flashing indicator signal

T

R

Cooling fan speed signal

T

R

Door switches state sig-
nal

T

R

A/C compressor signal

T

R

A/C compressor feed-
back signal

*1

T

R

ABS operation signal

T

R

ABS warning lamp sig-
nal

T

R

*1: For QG engine models
*2: For YD engine models

CAN COMMUNICATION

ESP/TCS/ABS

CAN Communication Unit (Cont’d)

BR-96

How to Perform Trouble Diagnosis for Quick
and Accurate Repair

NLBR0172

INTRODUCTION

NLBR0172S01

I

Most important point to perform diagnosis is to understand
systems (control and mechanism) in vehicle thoroughly.

EFJ0028D

I

It is also important to clarify customer complaints before
inspection.
First of all, reproduce symptom, and understand it fully.
Ask customer about his/her complaints carefully. In some
cases, it will be necessary to check symptom by driving vehicle
with customer.

NOTE:
Customers are not professionals. Do not assume “maybe customer
means...” or “maybe customer mentioned this symptom”.

SEF233G

I

It is essential to check symptoms right from beginning in order
to repair a malfunction completely.
For an intermittent malfunction, it is important to reproduce
symptom based on interview with customer and past
examples. Do not perform inspection on ad hoc basis. Most
intermittent malfunctions are caused by poor contacts. In this
case, it will be effective to shake suspected harness or con-
nector by hand. When repairs are performed without any
symptom check, no one can judge if malfunction has actually
been eliminated.

I

After diagnosis, make sure to perform “erase memory”. Refer
to GI-35.

I

For an intermittent malfunction, move harness or harness con-
nector by hand to check poor contact or improper open circuit.

I

Always read “GI General Information” to confirm general pre-
cautions. Refer to GI-3.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS

ESP/TCS/ABS

How to Perform Trouble Diagnosis for Quick and Accurate Repair

BR-97

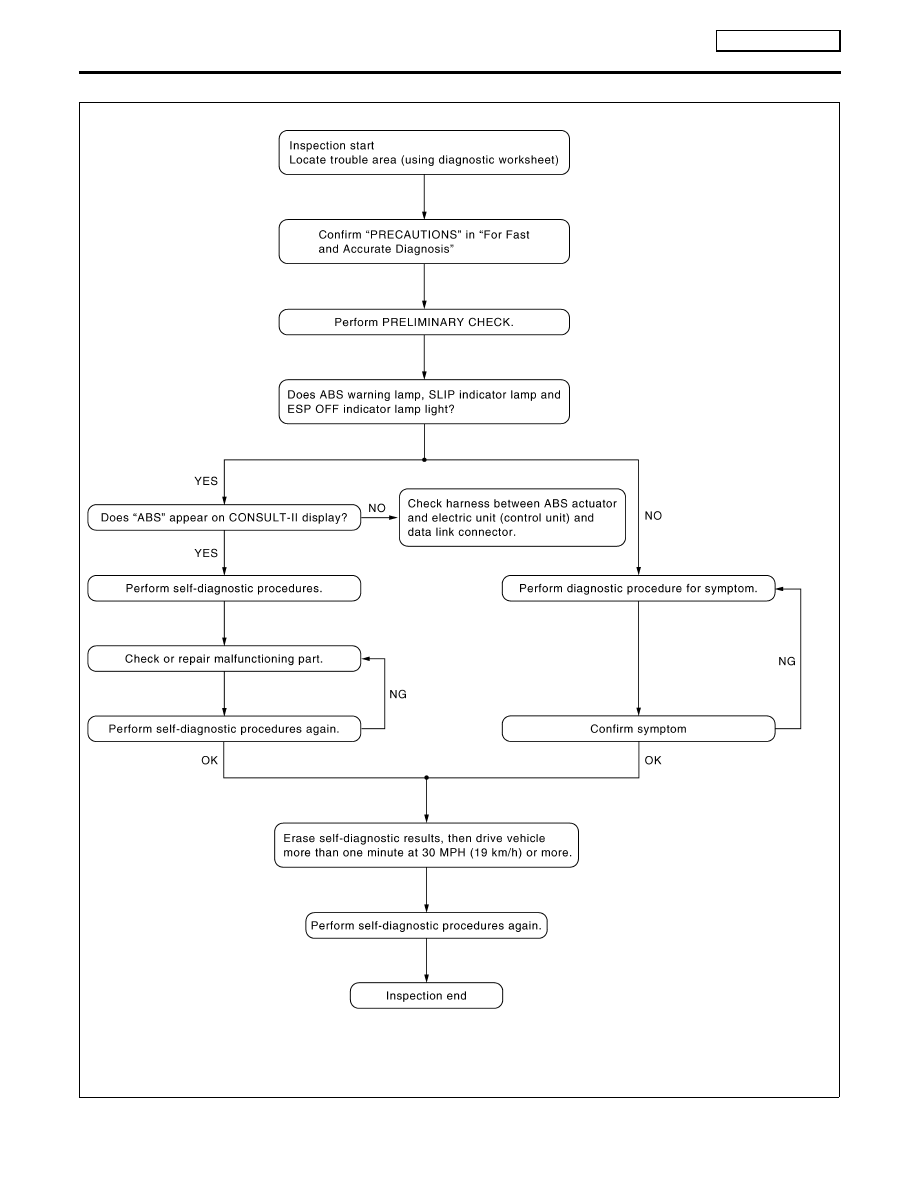

DIAGNOSIS FLOWCHART

NLBR0172S02

YBR347

TROUBLE DIAGNOSIS

ESP/TCS/ABS

How to Perform Trouble Diagnosis for Quick and Accurate Repair (Cont’d)

BR-98

SBR339B

ASKING COMPLAINTS

NLBR0172S03

I

Complaints against malfunction vary depending on each per-
son. It is important to clarify customer complaints.

I

Ask customer about what symptoms are present and under
what conditions. Use information to reproduce symptom while
driving.

I

It is also important to use the diagnosis sheet so as not to miss
information.

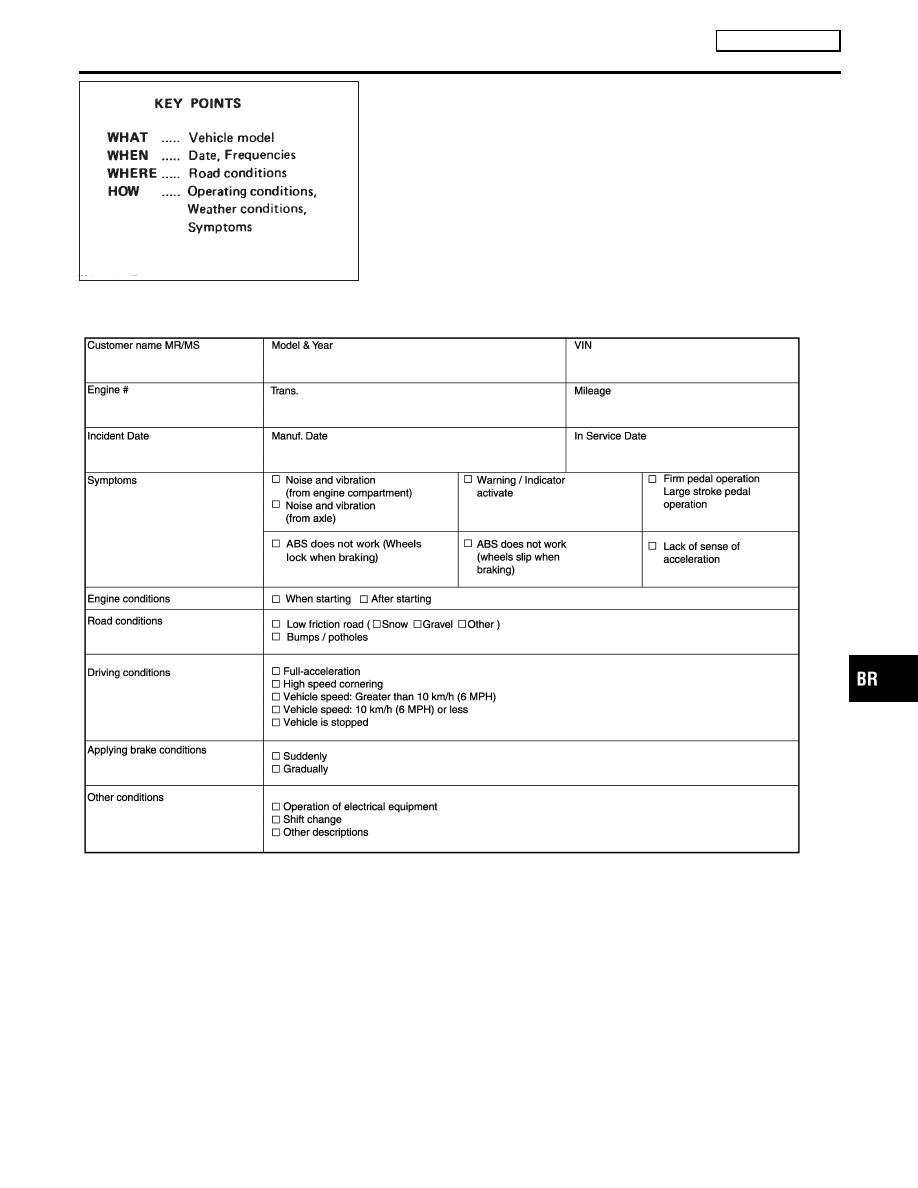

EXAMPLE OF DIAGNOSIS SHEET

NLBR0172S04

LFIA0176E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS

ESP/TCS/ABS

How to Perform Trouble Diagnosis for Quick and Accurate Repair (Cont’d)

BR-99
