Nissan Almera Tino V10. Manual - part 220





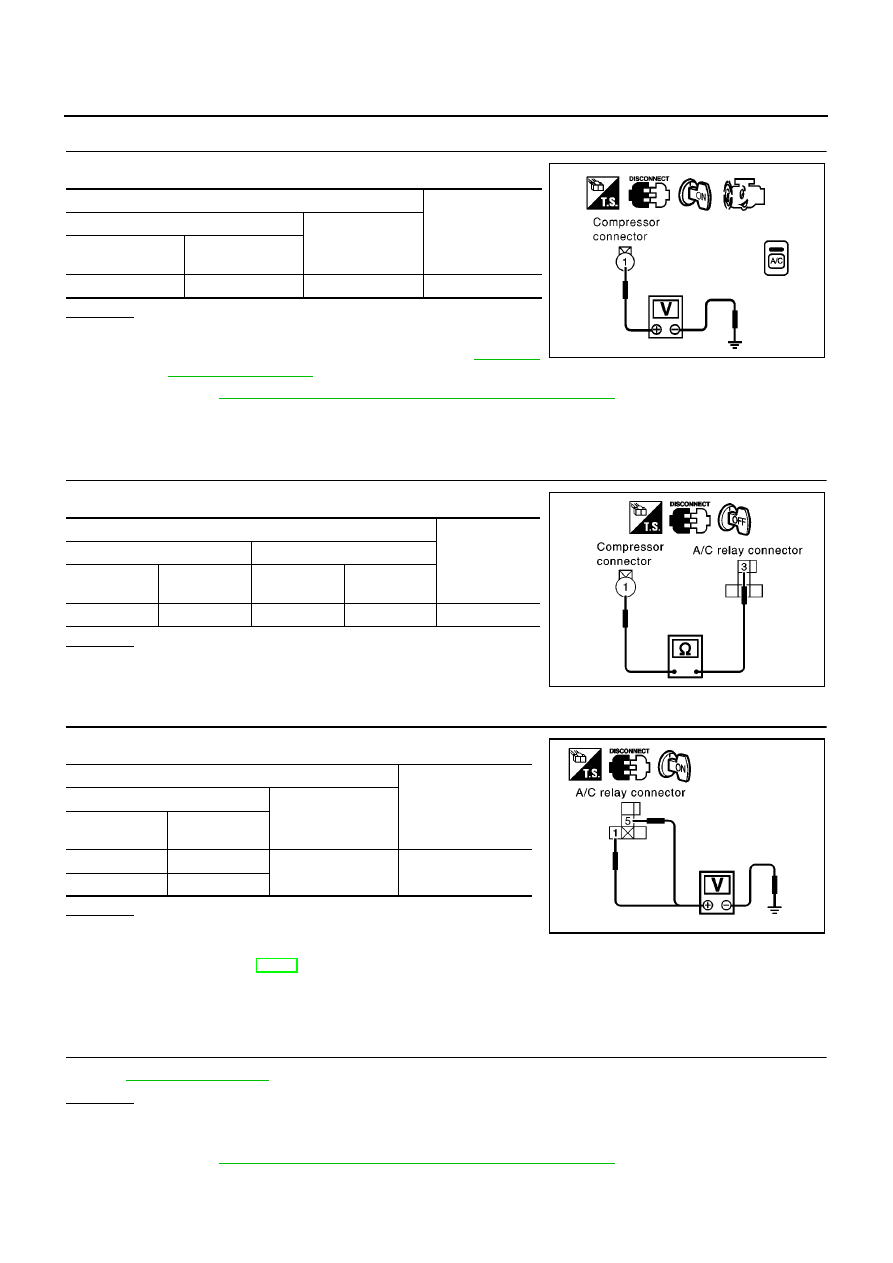

ATC-76

TROUBLE DIAGNOSIS

1.

CHECK POWER SUPPLY FOR COMPRESSOR

Disconnect compressor harness connector.

OK or NG

OK

>> Check magnet clutch coil.

1. If NG, replace magnet clutch. Refer to

ATC-135,

"Compressor Clutch"

.

2. Go to

ATC-42, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-4. Confirm that magnet clutch operation is usual.

NG

>> Disconnect A/C relay. And GO TO 2.

2.

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND COMPRESSOR

OK or NG

OK

>> Check harness for short. And GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK POWER SUPPLY FOR A/C RELAY

Disconnect A/C relay.

OK or NG

OK

>> GO TO 4.

NG

>> Check power supply circuit and 10A (No.15) fuse at fuse

block. Refer to EL-11, "POWER SUPPLY ROUTING".

If OK, check for open circuit in wiring harness. Repair or replace as necessary.

If NG, replace fuse and check wiring harness for short circuit. Repair or replace as necessary.

4.

CHECK A/C RELAY AFTER DISCONNECTING IT

Refer to

ATC-80, "A/C Relay"

.

OK or NG

OK

>> Reconnect A/C relay. And GO TO 5.

NG

>> 1. Replace A/C relay.

2. Go to

ATC-42, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-4. Confirm that magnet clutch operation is usual.

Terminal

Voltage

(+)

(-)

Compressor

connector

Terminal No.

(Wire color)

E32

1 (L/R)

Ground

Battery voltage

RJIA0295E

Terminal

Continuity

(+)

(-)

A/C relay con-

nector

Terminal No.

(Wire color)

Compressor

connector

Terminal No.

(Wire color)

E9

3 (L/R)

E32

1 (L/R)

Yes

RJIA0793E

Terminal

Voltage

(+)

(-)

A/C relay con-

nector

Terminal No.

(Wire color)

E9

1 (L/Y)

Ground

Battery voltage

E9

5 (L/Y)

RJIA0794E

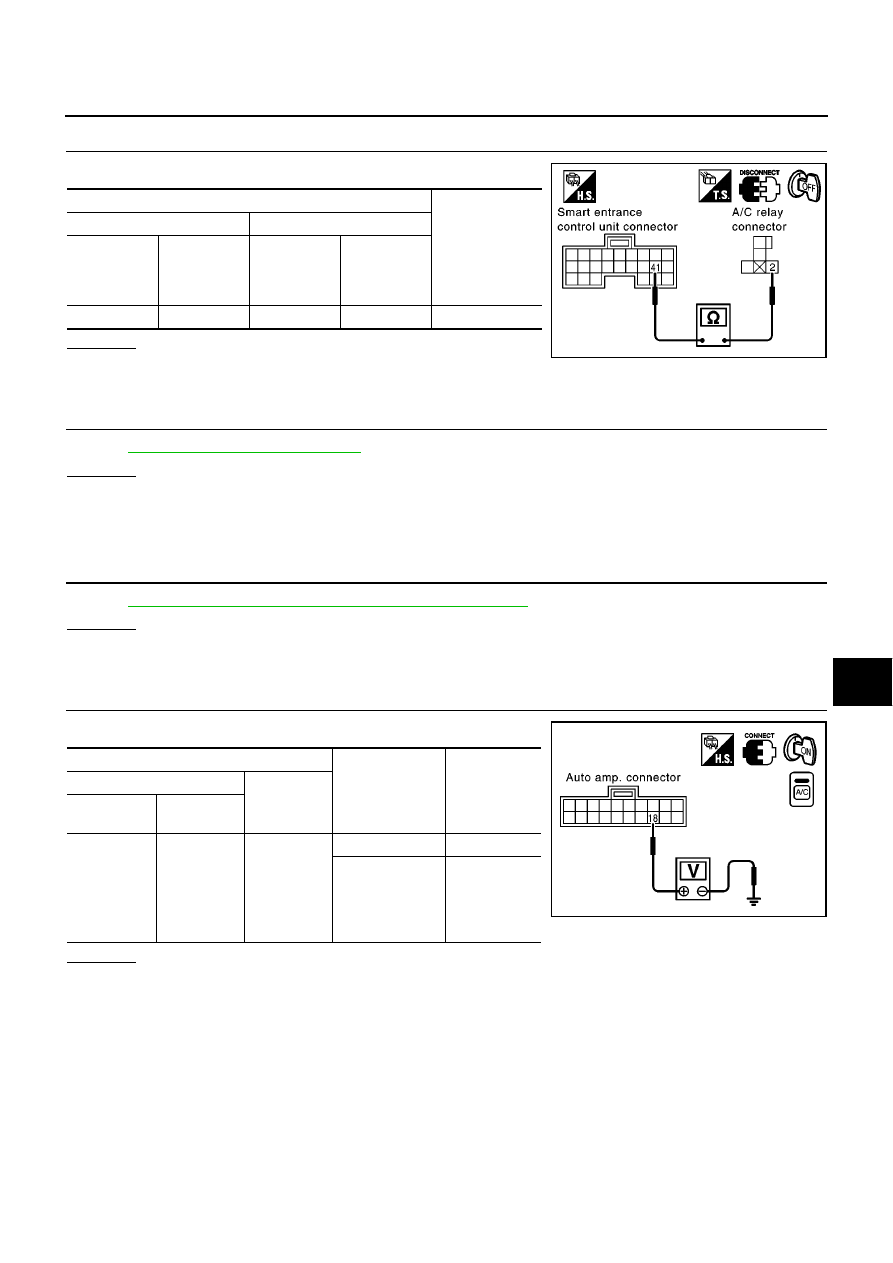

TROUBLE DIAGNOSIS

ATC-77

C

D

E

F

G

H

I

K

L

M

A

B

ATC

5.

CHECK COIL SIDE CIRCUIT OF A/C RELAY

OK or NG

OK

>> GO TO 6.

NG

>> Repair harness or connector.

6.

CHECK AMBIENT SENSOR

Refer to

ATC-95, "Ambient Sensor Circuit"

.

OK or NG

OK

>>

With gasoline engine: GO TO 7.

With diesel engine: GO TO 8.

NG

>> Repair or replace the malfunctioning part (s).

7.

CHECK REFRIGERANT PRESSURE SENSOR (WITH QG ENGINE)

Refer to

ATC-80, "Refrigerant Pressure Sensor (With QG Engine)"

.

OK or NG

OK

>> GO TO 8.

NG

>> Repair or replace the malfunctioning part (s).

8.

CHECK COMPRESSOR FEED BACK SIGNAL

OK or NG

OK

>> GO TO 9.

NG

>> GO TO 16.

Terminal

Continuity

(+)

(-)

A/C relay

connector

Terminal No.

(Wire color)

Smart

entrance con-

trol unit con-

nector

Terminal No.

(Wire color)

E9

2 (L)

M100

41 (L)

Yes

RJIA0795E

Terminal

Condition

Voltage

(+)

(-)

Auto amp.

connector

Terminal No.

(Wire color)

M110

18 (BR/W)

Ground

A/C SW: ON

Approx. 0V

A/C SW: ON

(When refriger-

ant pressure sen-

sor connector is

disconnected)

Approx. 5V

RJIA0796E

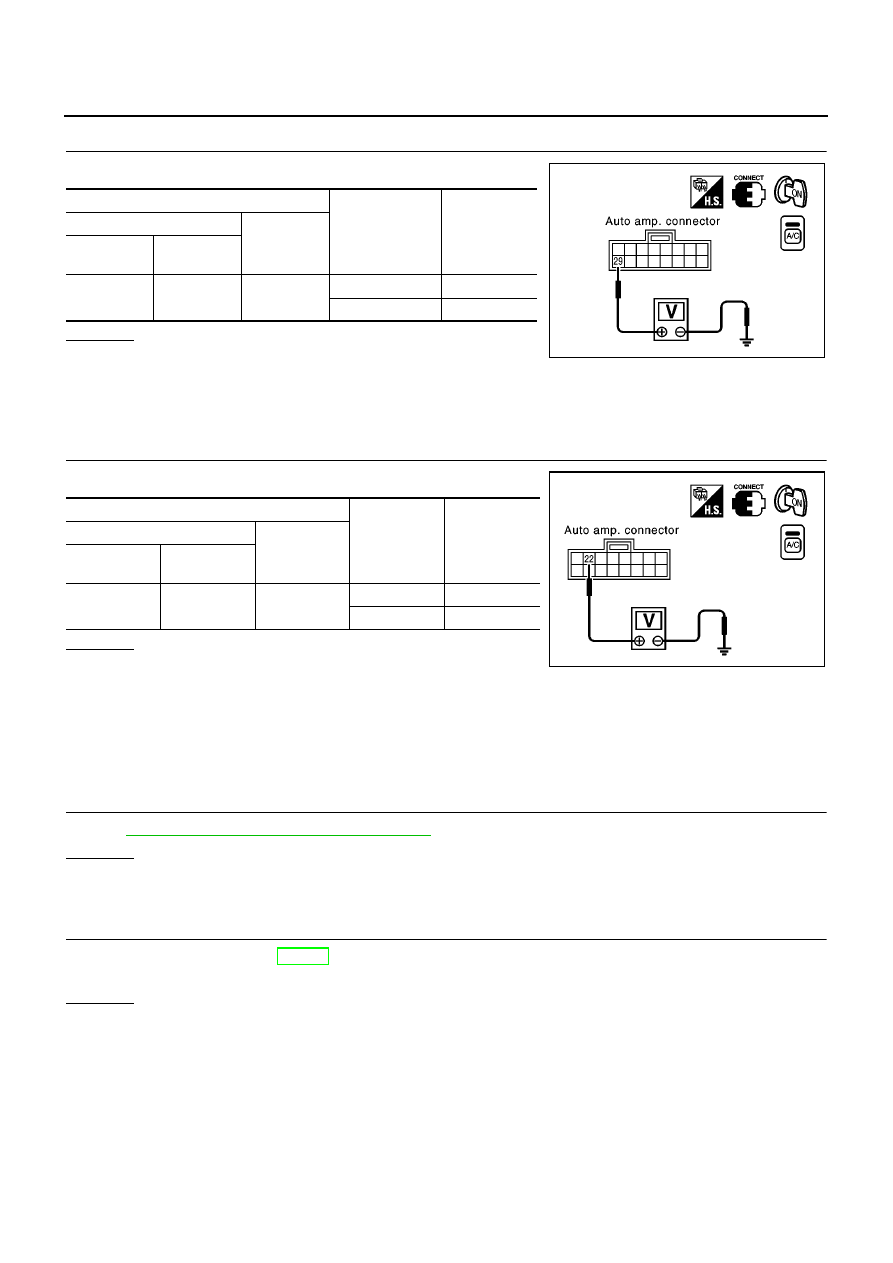

ATC-78

TROUBLE DIAGNOSIS

9.

CHECK FAN ON SIGNAL

OK or NG

OK

>> GO TO 10.

NG

>>

If the voltage is approx. 5V when the blower fan is
ON: Replace the auto amp.

If the voltage is approx. 0V when the blower fan is OFF: GO TO 17.

10.

CHECK COMPRESSOR ON SIGNAL

OK or NG

OK

>> GO TO 11.

NG

>>

If the voltage is approx. 5V when the A/C switch is
ON: Replace the auto amp.

If the voltage is approx. 0V when the A/C switch is OFF.

With gasoline engine: GO TO 18.

With diesel engine: GO TO 13.

11.

CHECK MULTIPLEX COMMUNICATION CIRCUIT

Refer to

ATC-104, "Multiplex Communication Circuit"

.

OK or NG

OK

>> GO TO 12.

NG

>> Repair harness or connector.

12.

CHECK CAN CIRCUIT

Refer to CAN communication. EL-459, "CAN COMMUNICATION".

OK or NG

OK

>> INSPECTION END.

NG

>> Repair or replace malfunctioning part (s).

Terminal

Condition

Voltage

(+)

(-)

Auto amp.

connector

Terminal No.

(Wire color)

M111

29 (LG/B)

Ground

Blower fan: ON

Approx. 0V

Blower fan: OFF

Approx. 5V

RJIA0797E

Terminal

Condition

Voltage

(+)

(-)

Auto amp.

connector

Terminal No.

(Wire color)

M111

22 (L/R)

Ground

A/C SW: ON

Approx. 0V

A/C SW: OFF

Approx. 5V

RJIA0798E

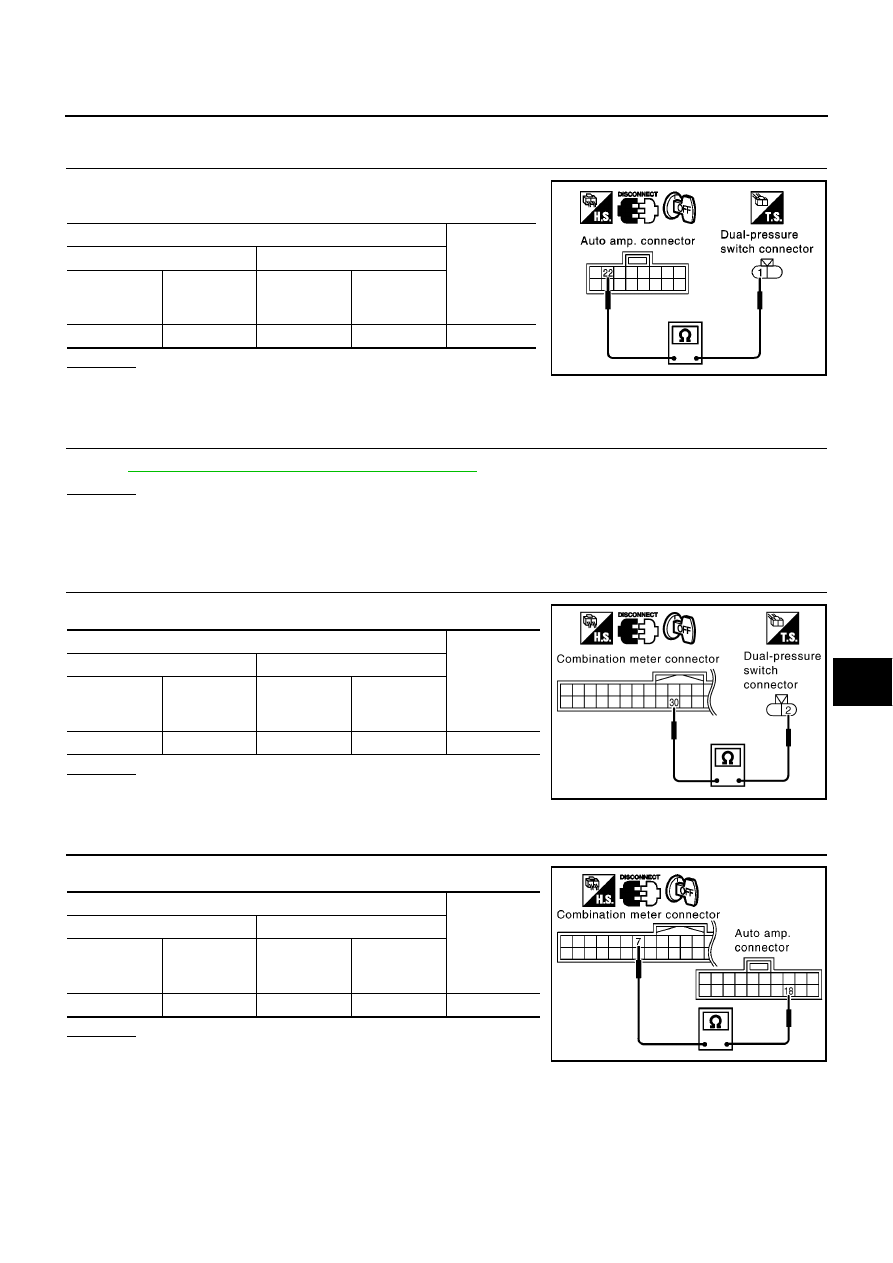

TROUBLE DIAGNOSIS

ATC-79

C

D

E

F

G

H

I

K

L

M

A

B

ATC

13.

CHECK CIRCUIT CONTINUITY BETWEEN DUAL-PRESSURE SWITCH AND AUTO AMP. (WITH YD

ENGINE)

Disconnect dual-pressure switch connector and auto amp. connec-
tor.

OK or NG

OK

>> GO TO 14.

NG

>> Repair harness or connector.

14.

CHECK DUAL-PRESSURE SWITCH CIRCUIT (WITH YD ENGINE)

Refer to

ATC-81, "Dual-Pressure Switch (With YD Engine)"

.

OK or NG

OK

>> GO TO 15.

NG

>> Repair or replace malfunctioning part (s).

15.

CHECK CIRCUIT CONTINUITY BETWEEN DUAL-PRESSURE SWITCH AND COMBINATION

METER (WITH YD ENGINE)

Disconnect combination meter connector.

OK or NG

OK

>> Replace dual-pressure switch.

NG

>> Repair harness or connector.

16.

CHECK CIRCUIT CONTINUITY BETWEEN COMBINATION METER AND AUTO AMP.

Disconnect combination meter connector and auto amp. connector.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(-)

Dual-pres-

sure switch

connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

E42

1 (L/R)

M111

22 (L/R)

Yes

RJIA1699E

Terminal

Continuity

(+)

(-)

Dual-pres-

sure switch

connector

Terminal No.

(Wire color)

Combination

meter connec-

tor

Terminal No.

(Wire color)

E42

2 (R/L)

M84

30 (PU)

Yes

RJIA2348E

Terminal

Continuity

(+)

(-)

Combination

meter connec-

tor

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M84

7 (BR/W)

M110

18 (BR/W)

Yes

RJIA2349E
