15.

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

Mode or (and) intake door motor position switch (es) is (are) malfunctioning.

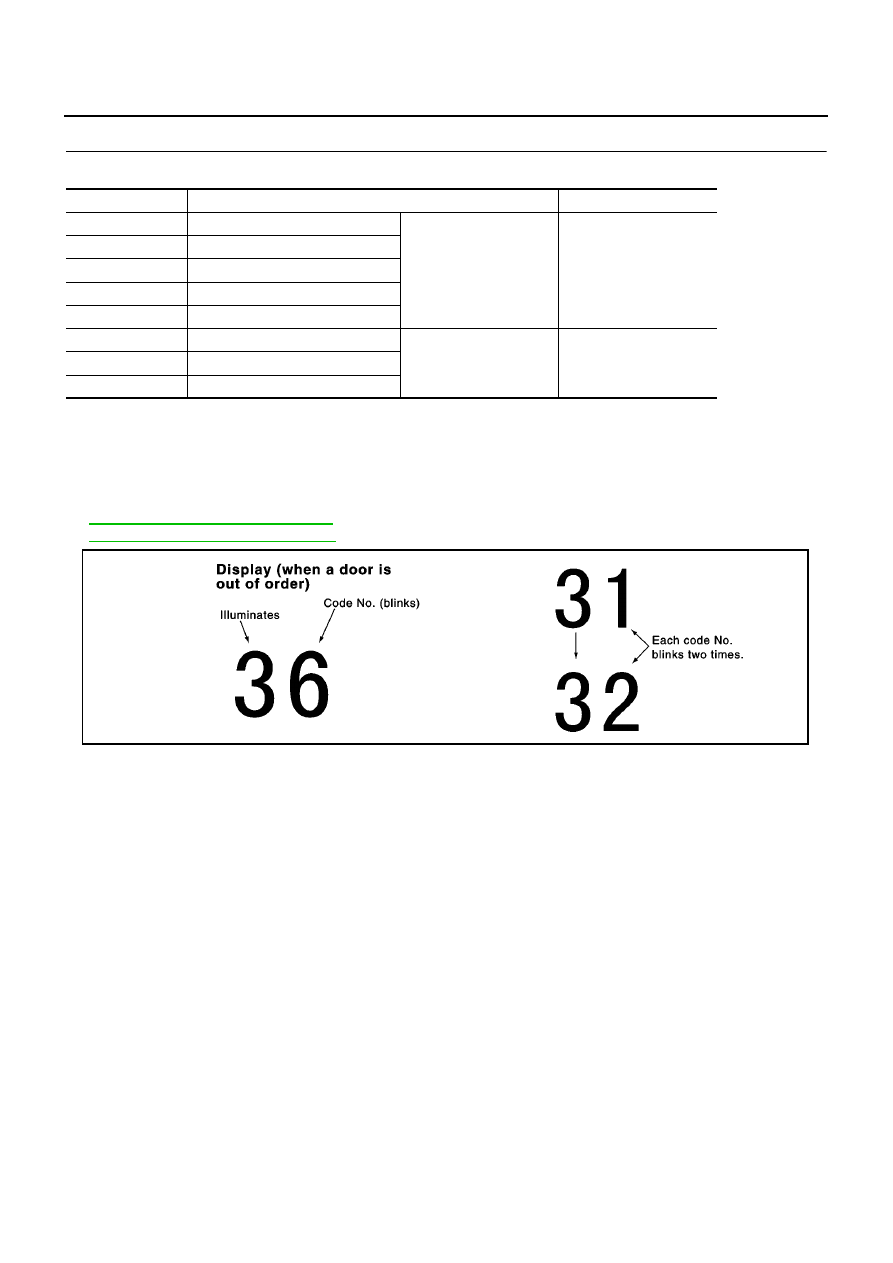

(If two or more mode or intake doors are out of order, corresponding code numbers blink respectively two
times.)
*1: If mode door motor harness connector is disconnected, the following display pattern will appear.
31

→

32

→

33

→

34

→

35

→

36

→

Return to 31

*2: If intake door motor harness connector is disconnected, the following display pattern will appear.
37

→

38

→

39

→

Return to 37

*3:

ATC-59, "Mode Door Motor Circuit"

.

*4:

ATC-65, "Intake Door Motor Circuit"

.

>> INSPECTION END

Code No. *1 *2

Mode or intake door position

Reference page

31

VENT

Mode door motor

*3

32

B/L

34

FOOT

35

D/F

36

DEF

37

FRE

Intake door motor

*4

38

20% FRE

39

REC

RJIA0228E

TROUBLE DIAGNOSIS

ATC-49

C

D

E

F

G

H

I

K

L

M

A

B

ATC

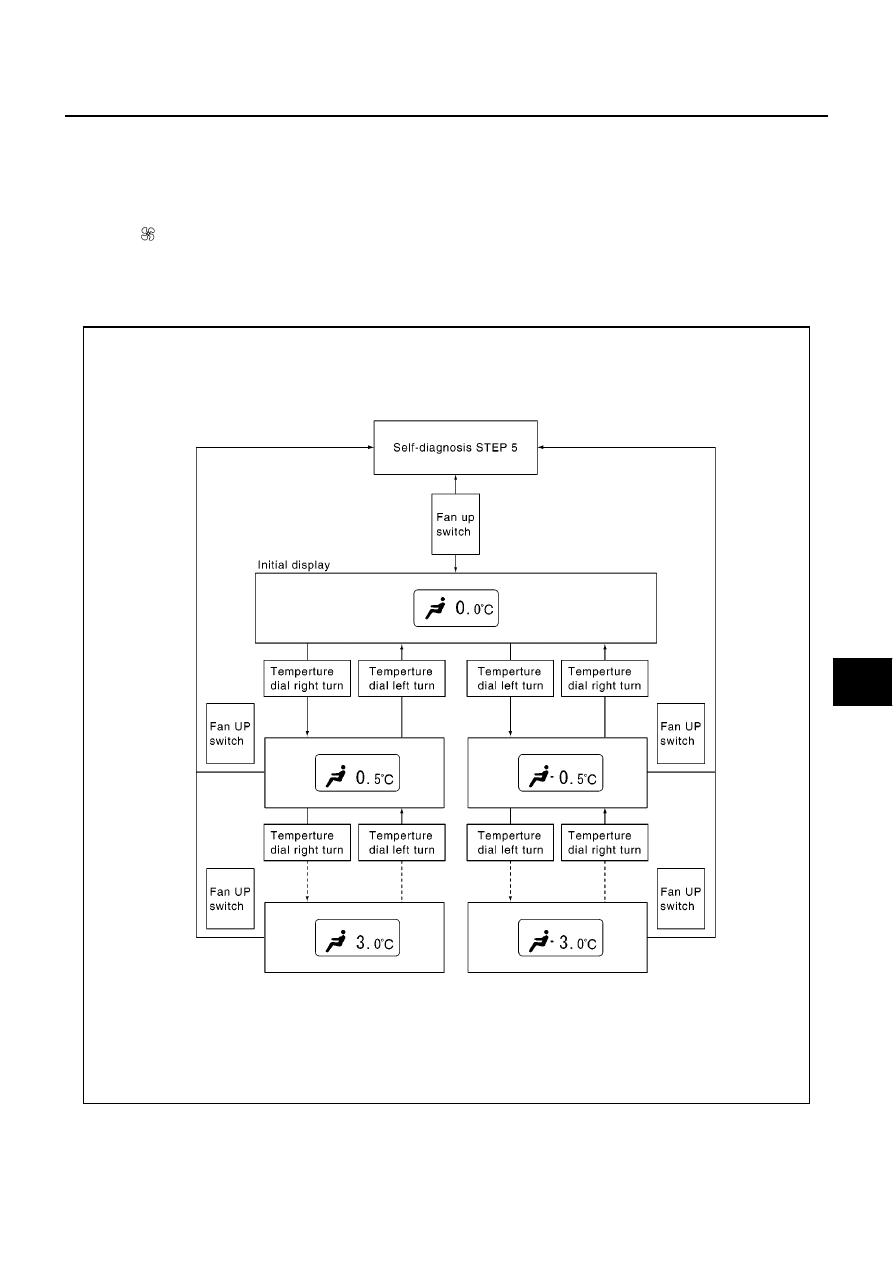

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

The trimmer compensates for differences in range of

±

3

°

C (

±

6

°

F) between temperature setting (displayed dig-

itally) and temperature felt by driver.
Operating procedures for this trimmer are as follows:

●

Begin Self-diagnosis STEP 5 mode.

●

Press

(fan) UP switch to set system in auxiliary mode.

●

Display shows 61 in auxiliary mechanism.It takes approximately 3 seconds.

●

Turn the temperature dial as desired. Temperature will change at a rate of 1

°

C (2

°

F) each time a dial is

turned.

When battery cable is disconnected, trimmer operation is canceled. Temperature set becomes that of initial
condition, i.e. 0

°

C (0

°

F).

RJIA0778E

ATC-50

TROUBLE DIAGNOSIS

Operational Check

EJS0030A

The purpose of the operational check is to confirm that the system operates properly.

CHECKING MEMORY FUNCTION

1.

Set the temperature 90

°

F or 32

°

C.

2.

Press OFF switch.

3.

Turn the ignition switch OFF.

4.

Turn the ignition switch ON.

5.

Press the AUTO switch.

6.

Confirm that the set temperature remains at previous tempera-
ture.

7.

Press OFF switch.

If NG, go to

ATC-94, "Memory Function"

.

If OK, continue with next check.

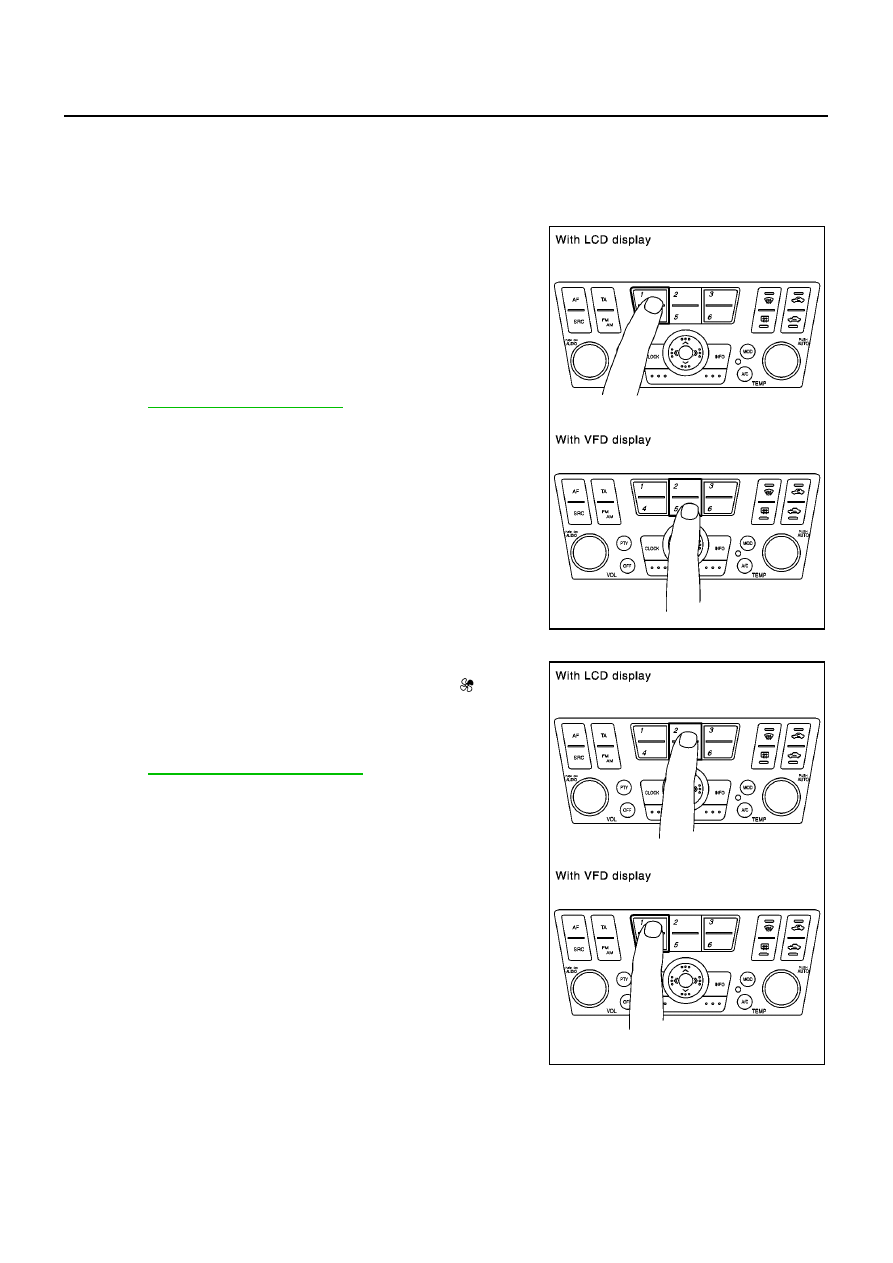

CHECKING BLOWER

1.

Press fan switch (up side) one time. Blower should operate on
low speed.The fan symbol should have one blade lit

.

2.

Press fan switch (up side) one more time, and continue check-
ing blower speed and fan symbol until all speeds are checked.

3.

Leave blower on MAX. speed.

If NG, go to

ATC-68, "Blower Motor Circuit"

.

If OK, continue with next check.

Conditions

:Engine running and at usual operating temperature

RJIA1683E

RJIA1684E

TROUBLE DIAGNOSIS

ATC-51

C

D

E

F

G

H

I

K

L

M

A

B

ATC

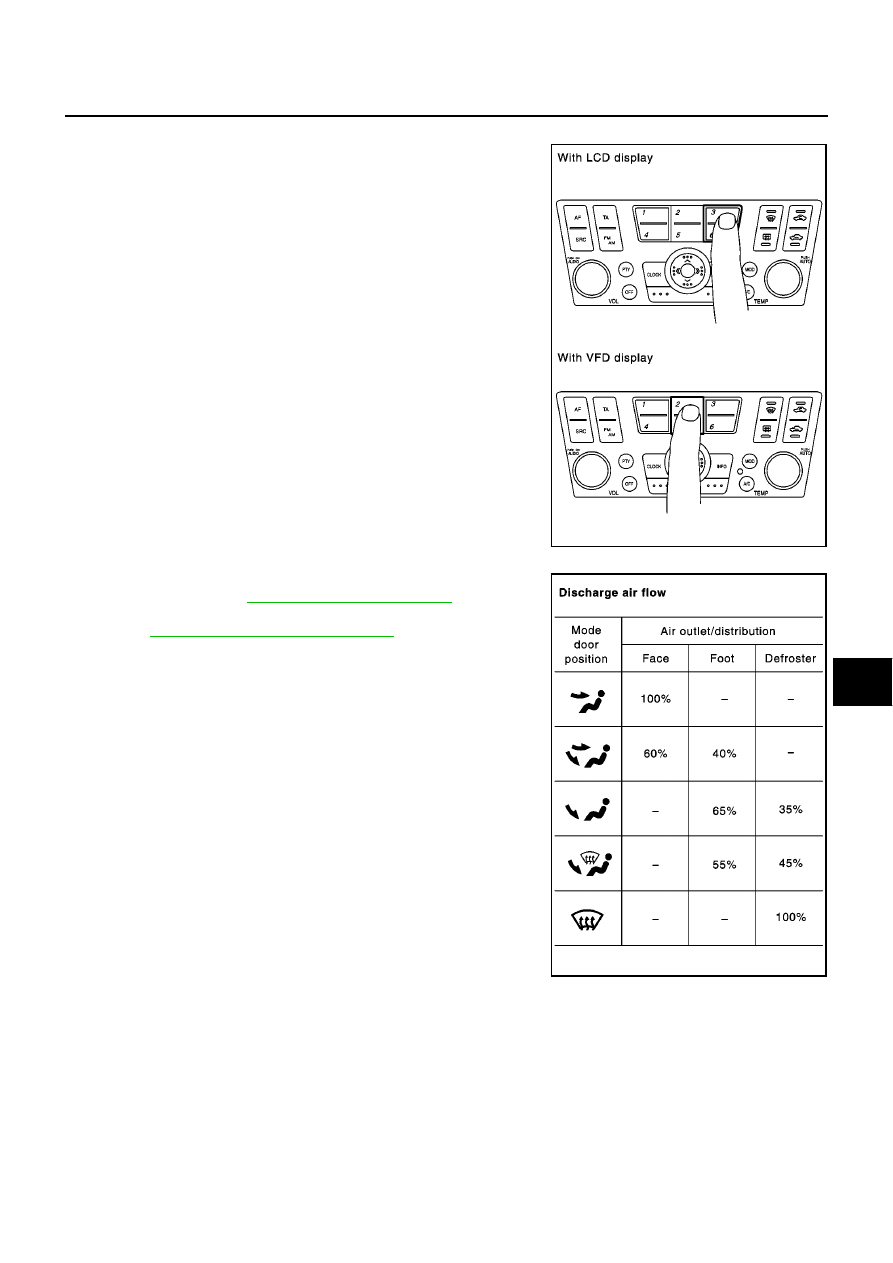

CHECKING DISCHARGE AIR

1.

Press mode switch four times and DEF button.

2.

Each position indicator should change shape.

3.

Confirm that discharge air comes out according to the air distri-
bution table. Refer to

ATC-27, "Discharge Air Flow"

.

Intake door position is checked in the next step.
If NG, go to

ATC-59, "Mode Door Motor Circuit"

.

If OK, continue with next check.

NOTE:
Confirm that the compressor clutch is engaged (visual inspection)
and intake door position is at FRESH when the DEF is selected.

RJIA1685E

RHA280I
