AT-232

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

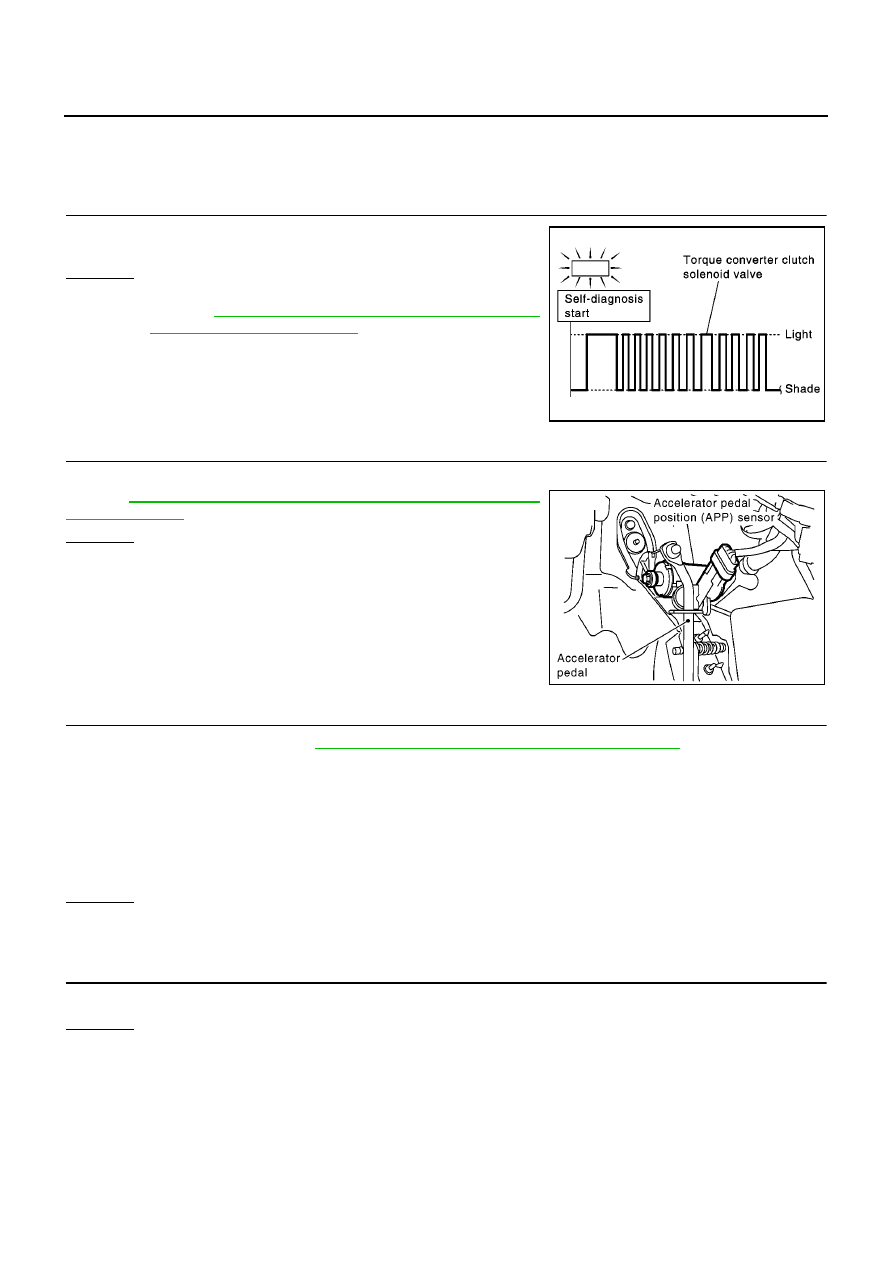

12. A/T Does Not Perform Lock-up

ECS0099K

SYMPTOM:
A/T does not perform lock-up at the specified speed.

1.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to torque converter clutch sole-
noid valve circuit after cruise test?

Yes or No

Yes

>> Check torque converter clutch solenoid valve circuit.

Refer to

AT-161, "DTC P0740 TORQUE CONVERTER

CLUTCH SOLENOID VALVE"

.

No

>> GO TO 2

2.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-183, "DTC P1705 ACCELERATOR PEDAL POSITION

(APP) SENSOR"

.

OK or NG

OK

>> GO TO 3

NG

>> Repair or replace throttle position sensor.

3.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check following items:

–

Torque converter clutch control valve

–

Torque converter relief valve

–

Torque converter clutch solenoid valve

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace damaged parts.

4.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SCIA0772E

MCIA0096E

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-233

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

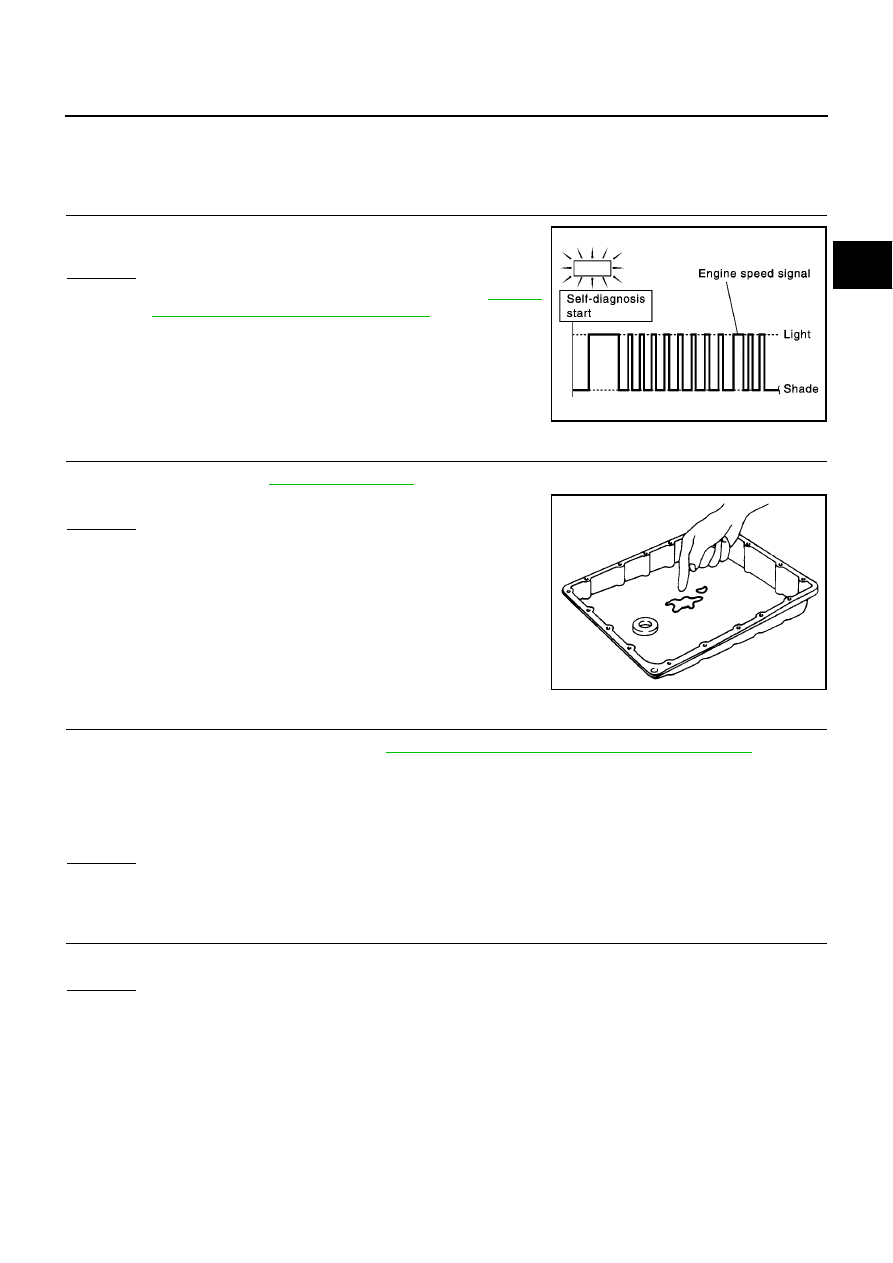

13. A/T Does Not Hold Lock-up Condition

ECS0099L

SYMPTOM:
A/T does not hold lock-up condition for more than 30 seconds.

1.

CHECK DIAGNOSTIC RESULTS

Does self-diagnosis show damage to engine speed signal circuit
after cruise test?

Yes or No

Yes

>> Check engine speed signal circuit. Refer to

AT-131,

"DTC P0725 ENGINE SPEED SIGNAL"

.

No

>> GO TO 2

2.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 3

NG

>> GO TO 5

3.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Torque converter clutch control valve

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace damaged parts.

4.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SCIA0773E

SAT171B

AT-234

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

5.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Torque converter clutch control valve

–

Pilot valve

–

Pilot filter

3.

Disassemble A/T.

4.

Check torque converter and oil pump assembly.

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace damaged parts.

14. Lock-up Is Not Released

ECS0099M

SYMPTOM:
Lock-up is not released when accelerator pedal is released.

1.

CHECK THROTTLE POSITION SENSOR* CIRCUIT

*: This sensor means accelerator pedal position (APP) sensor.

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage throttle position sensor circuit?

Without CONSULT-II

Does self-diagnosis show damage to throttle position sensor circuit?

Yes or No

Yes

>> Check throttle position sensor circuit. Refer to

AT-239,

"21. TCM Self-diagnosis Does Not Activate (PNP &
Overdrive Control Switches, and Throttle Position Sen-
sor Circuit Checks)"

.

No

>> GO TO 2

2.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SCIA0706E

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-235

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

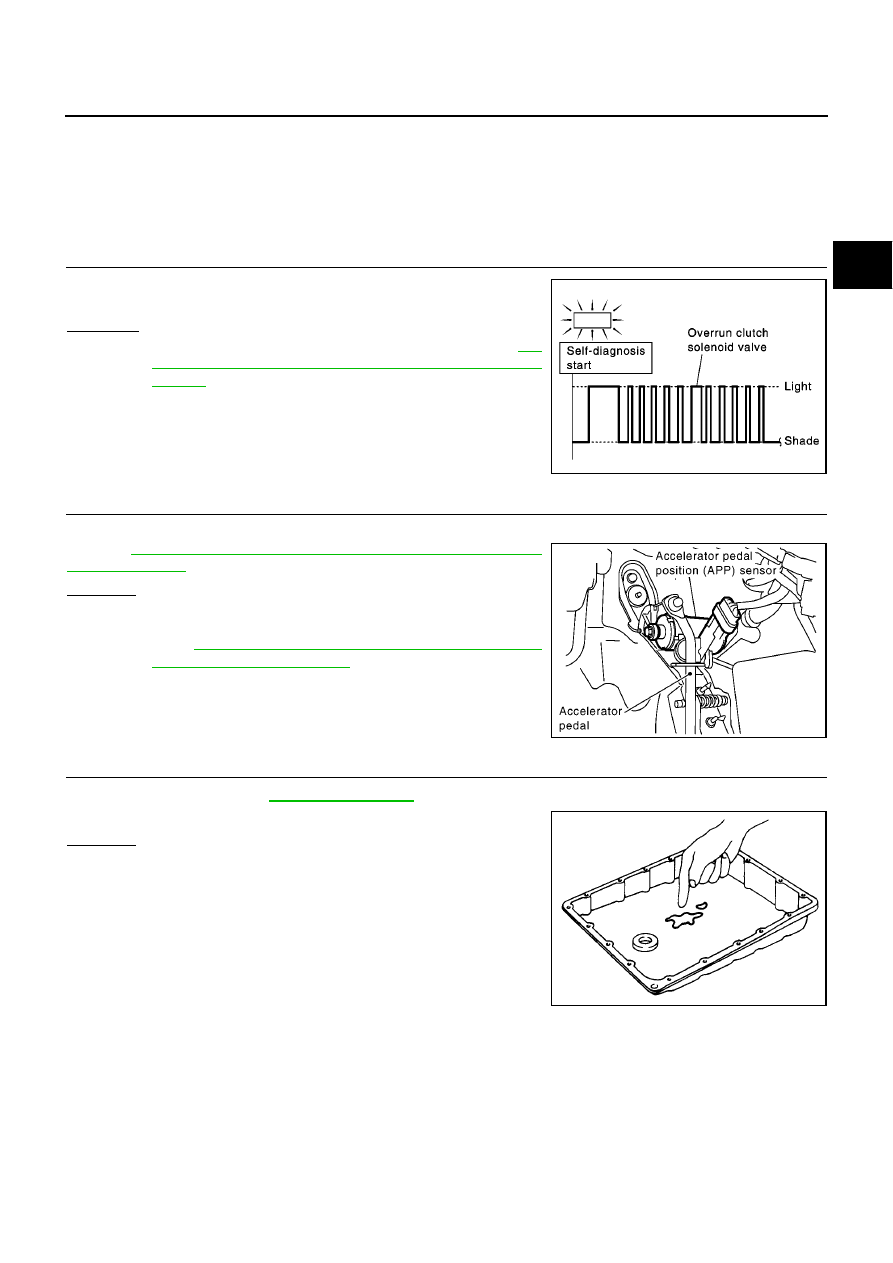

15. Engine Speed Does Not Return To Idle (Light Braking D

4

→

D

3

)

ECS0099N

SYMPTOM:

●

Engine speed does not smoothly return to idle when A/T shifts from D

4

to D

3

.

●

Vehicle does not decelerate by engine brake when turning overdrive control switch OFF.

●

Vehicle does not decelerate by engine brake when shifting A/T from “D” to “2” position.

1.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to overrun clutch solenoid valve
circuit after cruise test?

Yes or NO

Yes

>> Check overrun clutch solenoid valve circuit. Refer to

AT-

189, "DTC P1760 OVERRUN CLUTCH SOLENOID
VALVE"

.

No

>> GO TO 2

2.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-183, "DTC P1705 ACCELERATOR PEDAL POSITION

(APP) SENSOR"

.

OK or NG

OK

>> GO TO 3

NG

>> Repair or replace accelerator pedal position (APP) sen-

sor. (

AT-183, "DTC P1705 ACCELERATOR PEDAL

POSITION (APP) SENSOR"

)

3.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 4

NG

>> GO TO 6

SCIA0774E

MCIA0096E
