AT-228

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

3.

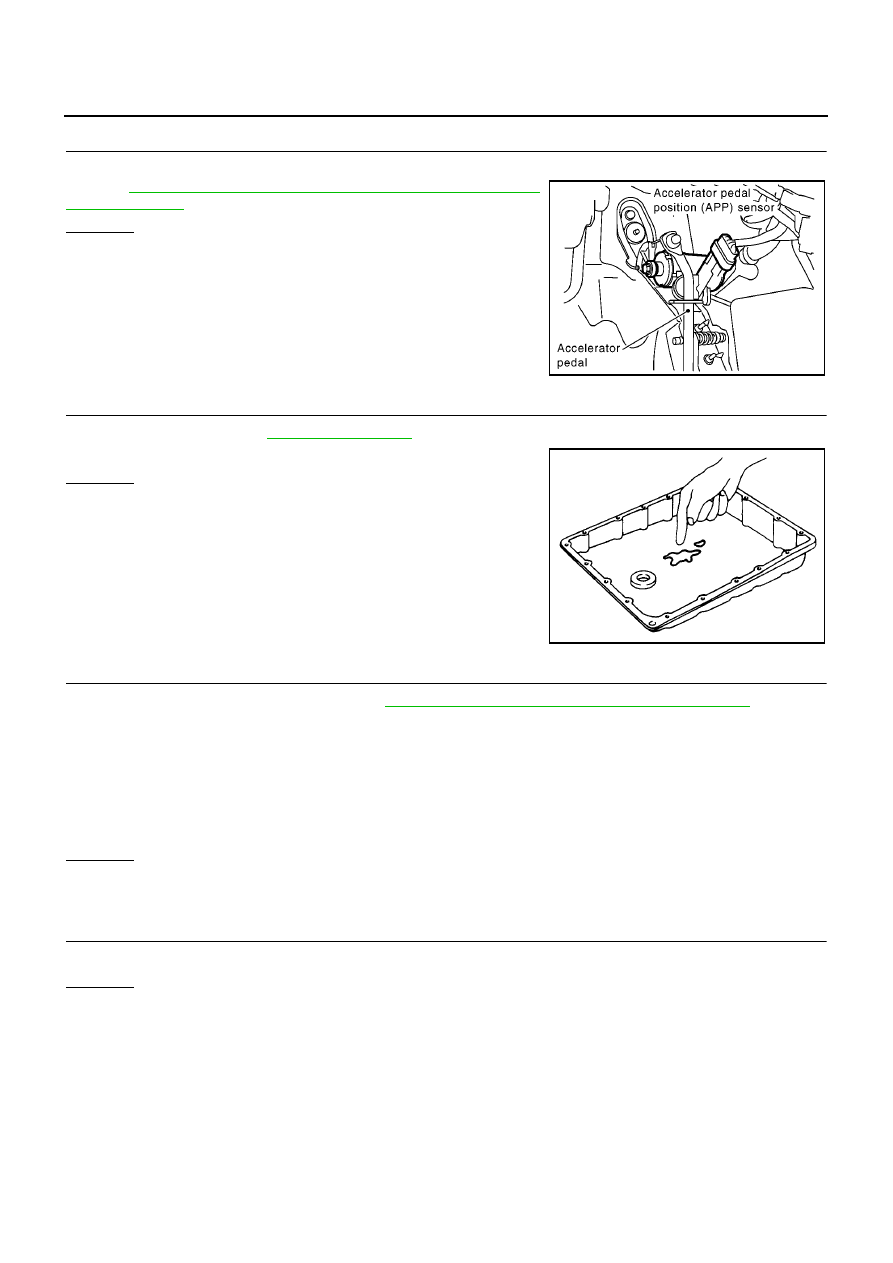

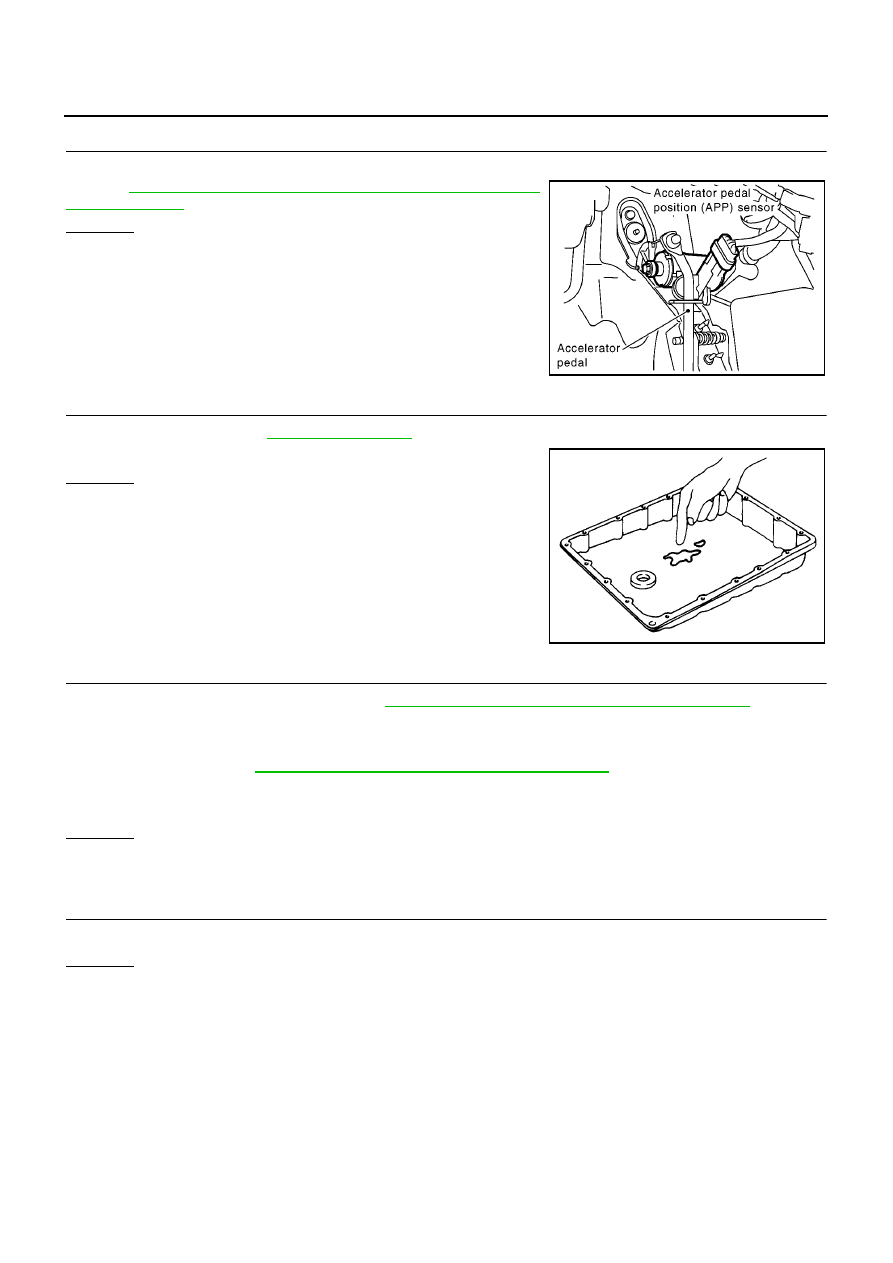

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-183, "DTC P1705 ACCELERATOR PEDAL POSITION

(APP) SENSOR"

.

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace throttle position sensor.

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 5

NG

>> GO TO 7

5.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Shift solenoid valve B (

AT-178, "DTC P0755 SHIFT SOLENOID VALVE B"

)

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.

6.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

MCIA0096E

SAT171B

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-229

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

7.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Shift solenoid valve B (

AT-178, "DTC P0755 SHIFT SOLENOID VALVE B"

)

–

Pilot valve

–

Pilot filter

3.

Disassemble A/T.

4.

Check the following items:

–

Servo piston assembly

–

High clutch assembly

–

Oil pump assembly

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.

11. A/T Does Not Shift: D

3

→

D

4

ECS0099J

SYMPTOM:

●

A/T does not shift from D

3

to D

4

at the specified speed.

●

A/T must be warm before D

3

to D

4

shift will occur.

1.

CHECK SYMPTOM

Are 7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position and 8. Vehicle Cannot Be Started From D

1

OK?

Yes or No

Yes

>> GO TO 2

No

>> Go to

AT-221, "7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position"

,

AT-223, "8. Vehi-

cle Cannot Be Started From D

1

"

.

2.

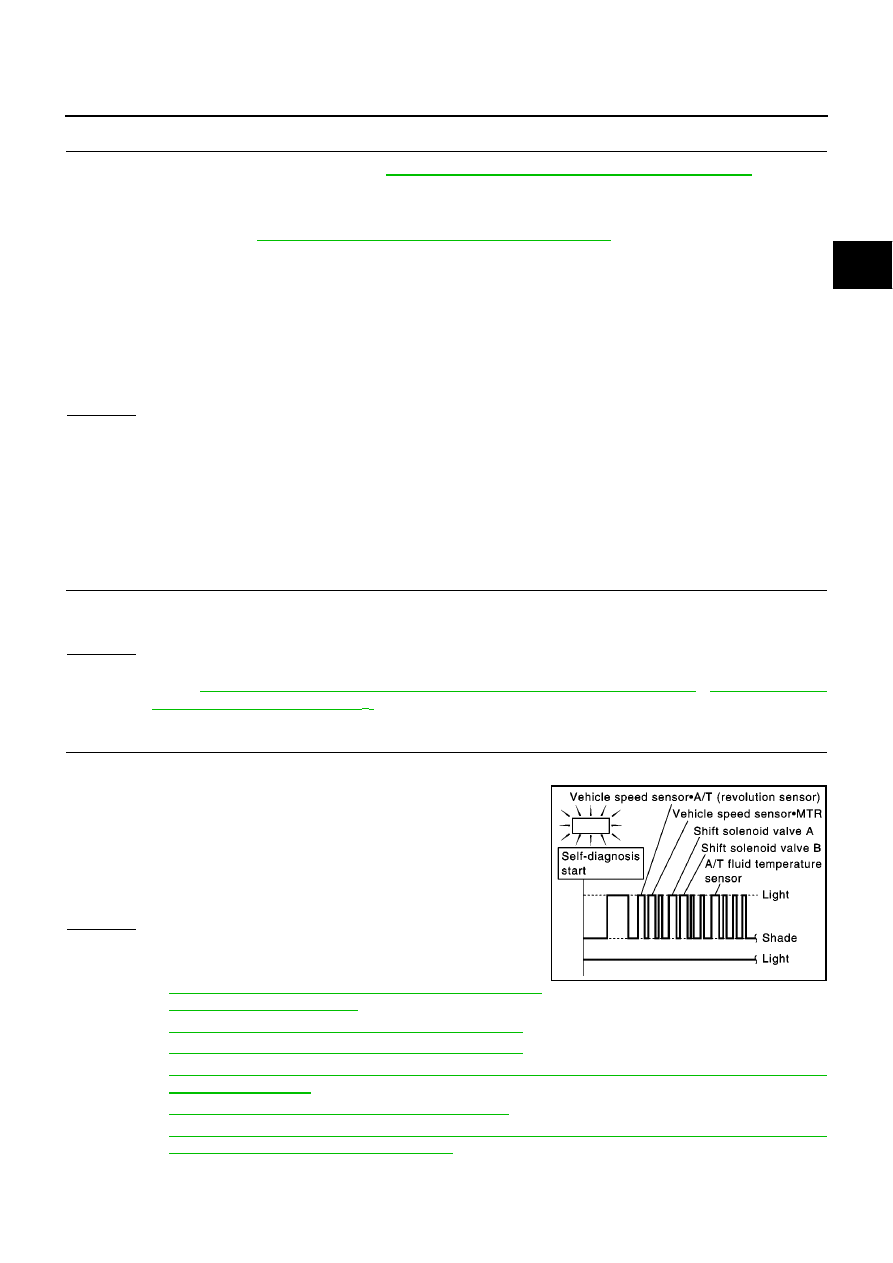

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis, after cruise test, show damage to any of the following circuits?

●

PNP switch

●

Overdrive control switch

●

A/T fluid temperature sensor

●

Vehicle speed sensor·A/T (revolution sensor)

●

Shift solenoid valve A or B

●

Vehicle speed sensor·MTR

Yes or No

Yes

>>

●

Check damaged circuit. Refer to the following items.

EURO-OBD

–

AT-125, "DTC P0720 VEHICLE SPEED SENSOR A/T
(REVOLUTION SENSOR)"

–

AT-173, "DTC P0750 SHIFT SOLENOID VALVE A"

–

AT-178, "DTC P0755 SHIFT SOLENOID VALVE B"

–

AT-197, "DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM
POWER SOURCE)"

–

AT-203, "DTC VEHICLE SPEED SENSOR MTR"

–

AT-239, "21. TCM Self-diagnosis Does Not Activate (PNP & Overdrive Control Switches, and
Throttle Position Sensor Circuit Checks)"

No

>> GO TO 3

SCIA0771E

AT-230

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

3.

CHECK THROTTLE POSITION SENSOR*

*: This sensor means accelerator pedal position (APP) sensor.
Refer to

AT-183, "DTC P1705 ACCELERATOR PEDAL POSITION

(APP) SENSOR"

.

OK or NG

OK

>> GO TO 4

NG

>> Repair or replace throttle position sensor.

4.

CHECK A/T FLUID CONDITION

1.

Remove oil pan, refer to

AT-410, "REMOVAL"

.

2.

Check A/T fluid condition.

OK or NG

OK

>> GO TO 5

NG

>> GO TO 7

5.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Overrun clutch control valve

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.

6.

CHECK SYMPTOM

Check again.
OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

MCIA0096E

SAT171B

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-231

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

7.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Shift valve B

–

Overrun clutch control valve

–

Shift solenoid valve B

–

Pilot valve

–

Pilot filter

3.

Disassemble A/T.

4.

Check the following items:

–

Servo piston assembly

–

Brake band

–

Torque converter

–

Oil pump assembly

OK or NG

OK

>> GO TO 6

NG

>> Repair or replace damaged parts.
