DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Procedure

ECS0098Q

1.

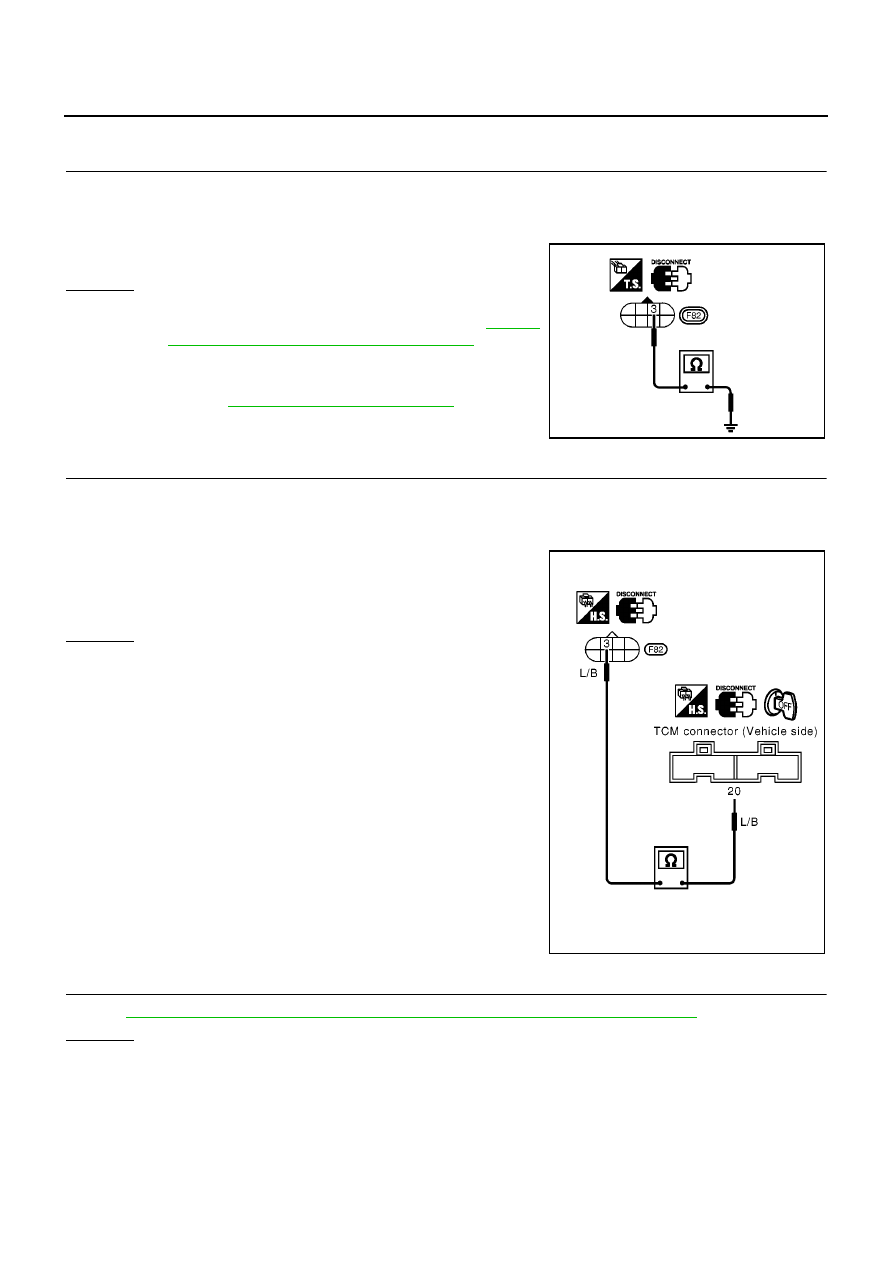

CHECK VALVE RESISTANCE

1.

Turn ignition switch to “OFF” position.

2.

Disconnect terminal cord assembly connector in engine compartment.

3.

Check resistance between terminal 3 and ground.

OK or NG

OK

>> GO TO 2

NG

>> 1. Remove control valve assembly. Refer to

AT-410,

"Control Valve Assembly and Accumulators"

.

2. Check the following items:

–

Overrun clutch solenoid valve
Refer to

AT-193, "Component Inspection"

.

–

Harness of terminal cord assembly for short or open

2.

CHECK POWER SOURCE CIRCUIT

1.

Turn ignition switch to “OFF” position.

2.

Disconnect TCM harness connector.

3.

Check continuity between terminal 3 and TCM harness connector terminal 20.

If OK, check harness for short to ground and short to power.

4.

Reinstall any part removed.

OK or NG

OK

>> GO TO 3

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK DTC

Perform

AT-190, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

Resistance: 20 - 30

Ω

MCIA0097E

Continuity should exist.

MCIA0098E

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

AT-193

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Component Inspection

ECS0098R

OVERRUN CLUTCH SOLENOID VALVE

●

For removal, refer to

AT-410, "Control Valve Assembly and Accumulators"

.

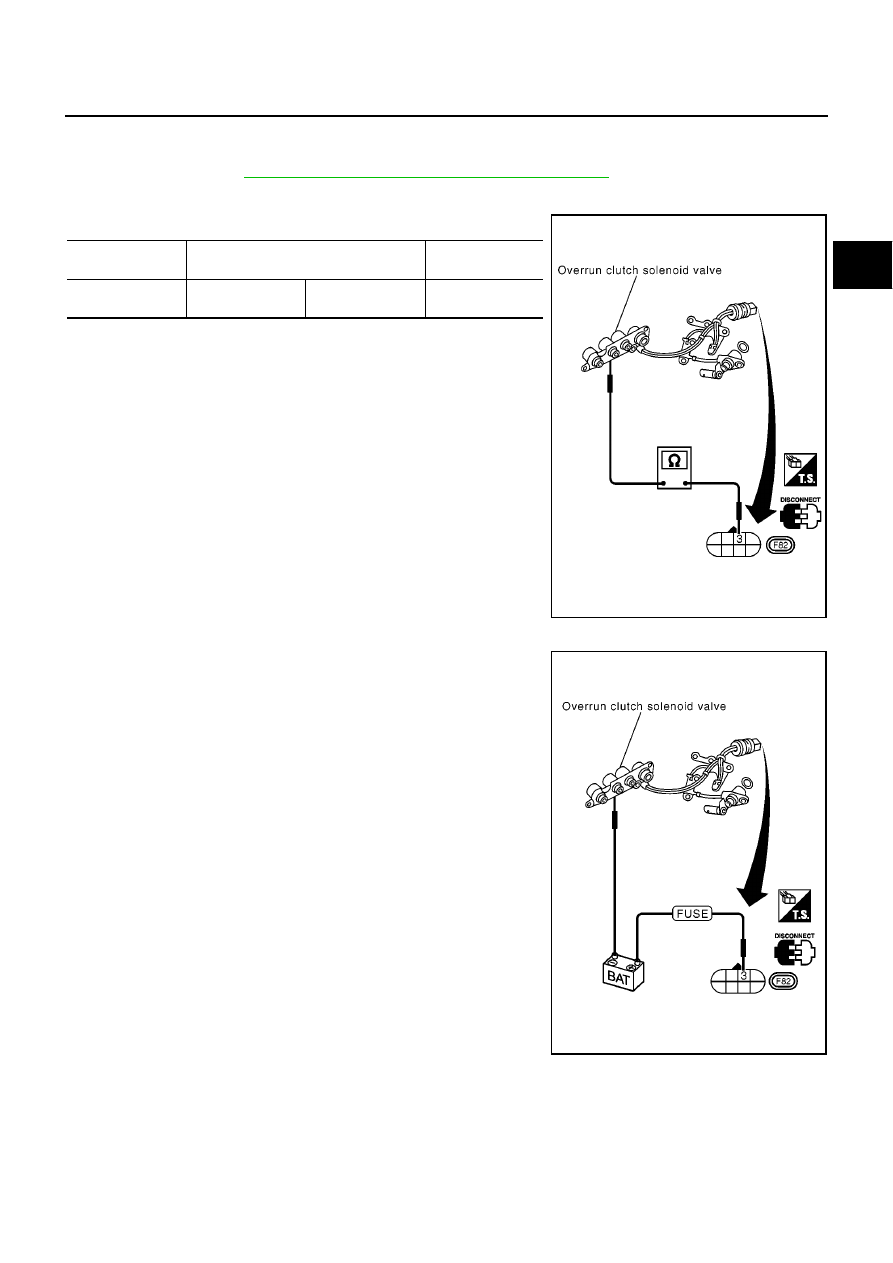

Resistance Check

●

Check resistance between two terminals.

Operation Check

●

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Overrun clutch
solenoid valve

3

Ground

20 - 30

Ω

MCIA0099E

MCIA0100E

AT-194

[EURO-OBD]

DTC U1000 CAN COMMUNICATION LINE

DTC U1000 CAN COMMUNICATION LINE

PFP:31940

Description

ECS0098S

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

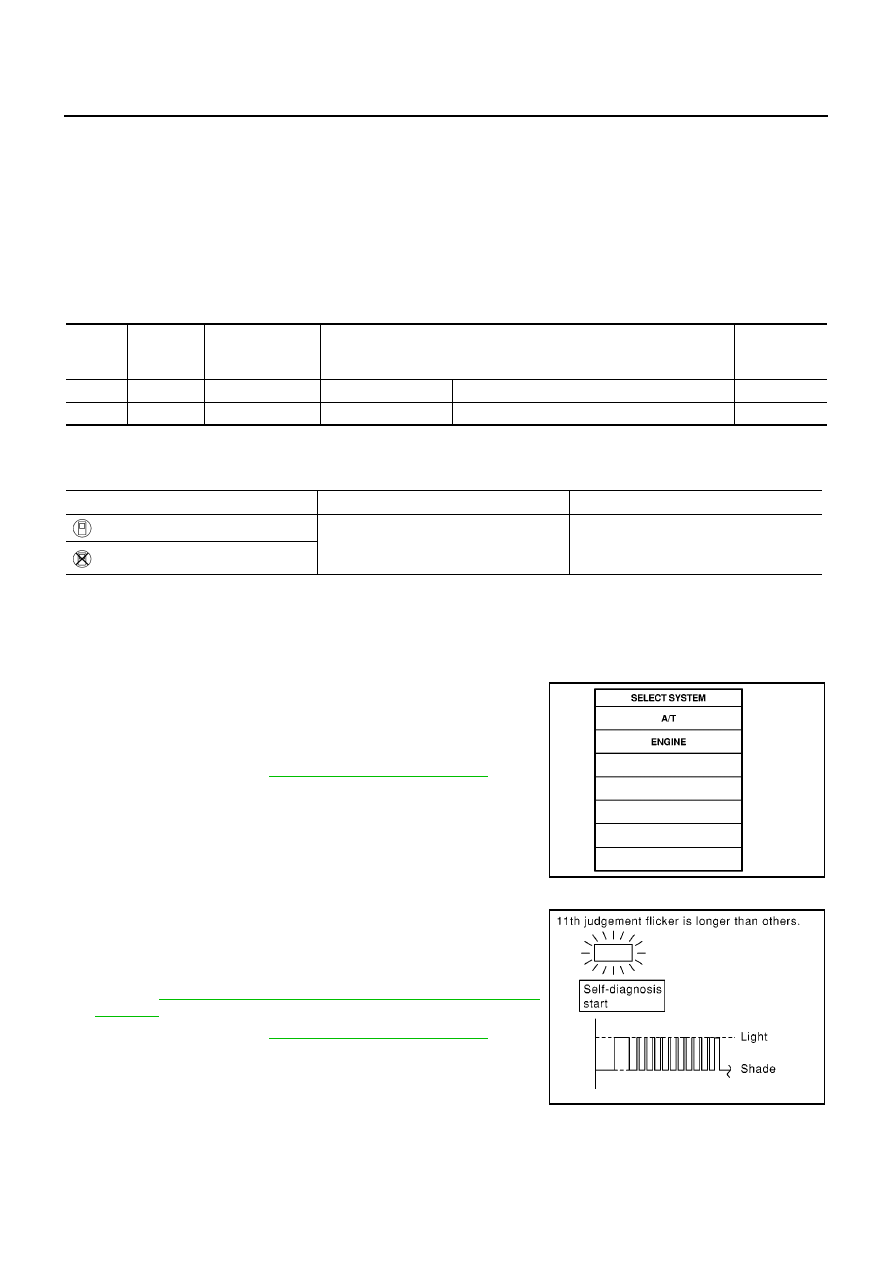

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

*: This terminal is connected to the ECM.

On Board Diagnosis Logic

ECS0098T

**:A/T COMMLINE means DTC U1000 CAN communication line.

DTC Confirmation Procedure

ECS0098U

After the repair, perform the following procedure to confirm the malfunction is eliminated.

WITH CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-II.

3.

Wait at least 6 seconds or start engine and wait for at least 6
seconds.

4.

If DTC is detected, go to

AT-196, "Diagnostic Procedure"

.

WITHOUT CONSULT-II

1.

Turn ignition switch “ON”.

2.

Wait at least 6 seconds or start engine and wait at least 6 sec-
onds.

3.

Perform self-diagnosis.
Refer to

AT-51, "TCM SELF-DIAGNOSTIC PROCEDURE (NO

TOOLS)"

.

4.

If DTC is detected, go to

AT-196, "Diagnostic Procedure"

.

Termi-

nal No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

5

L

CAN(H)

—

—

—

6

R

CAN(L)

—

—

—

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

:A/T COMM LINE**

The ECM-AT communication line is open
or shorted.

●

Harness or connectors
(The solenoid circuit is open or shorted.)

●

Overrun clutch solenoid valve

:Judgement flicker

SAT014K

MCIB9035E

DTC U1000 CAN COMMUNICATION LINE

AT-195

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

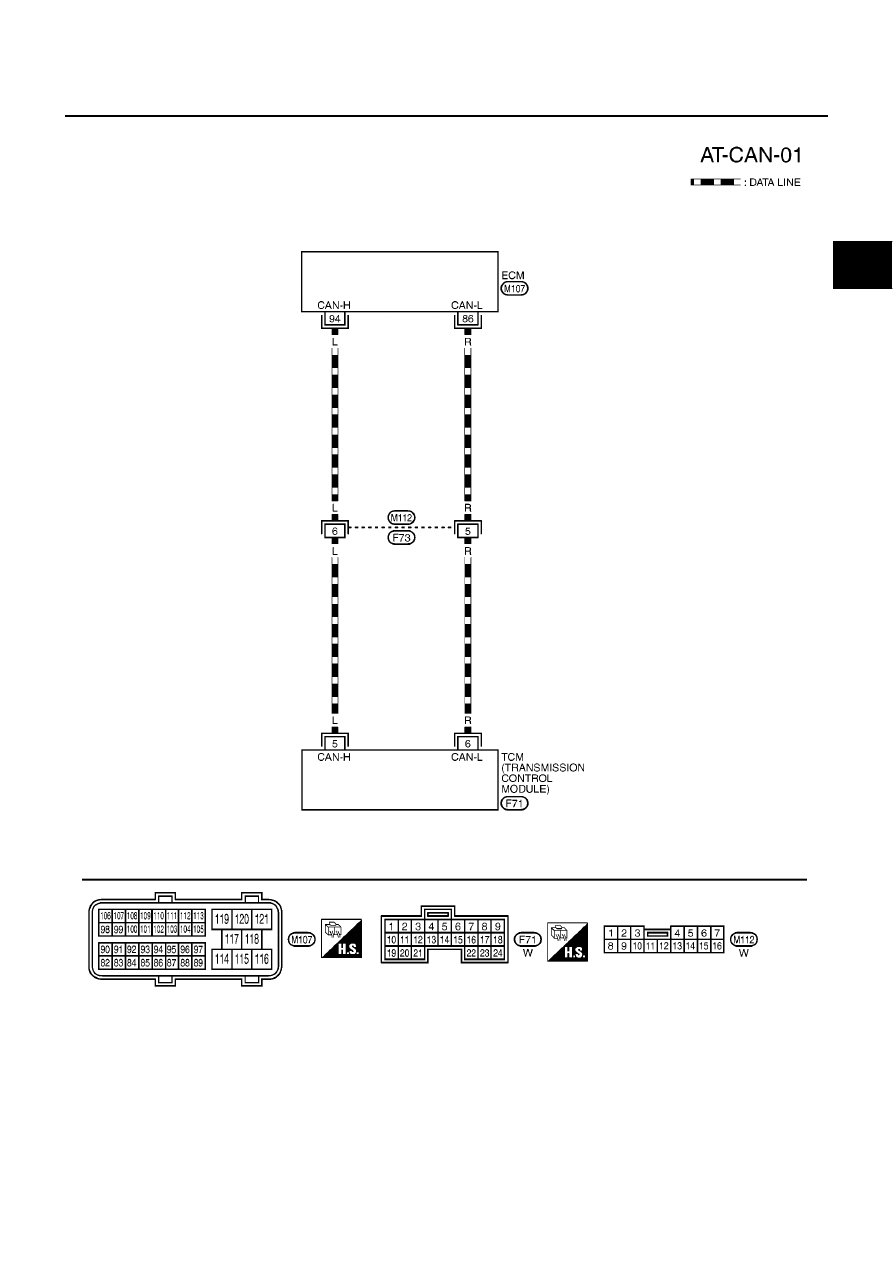

Wiring Diagram — AT

ECS0098V

YAT383A
