DTC P1705 ACCELERATOR PEDAL POSITION (APP) SENSOR

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

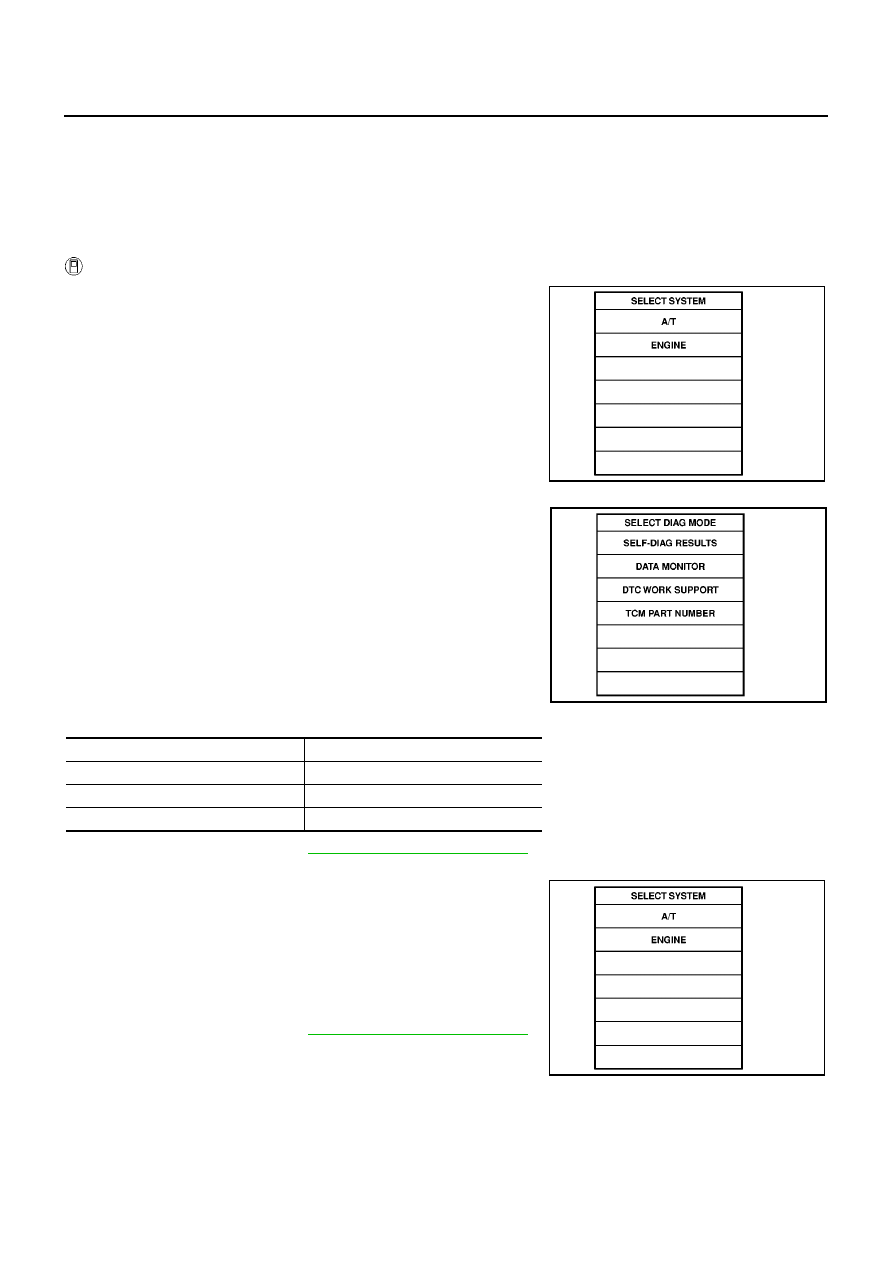

With CONSULT-II

1.

Turn ignition switch “ON” and select “DATA MONITOR” mode for
“A/T” with CONSULT-II.

2.

Check the following.

If the check result is NG, go to

AT-187, "Diagnostic Procedure"

.

If the check result is OK, go to following step.

3.

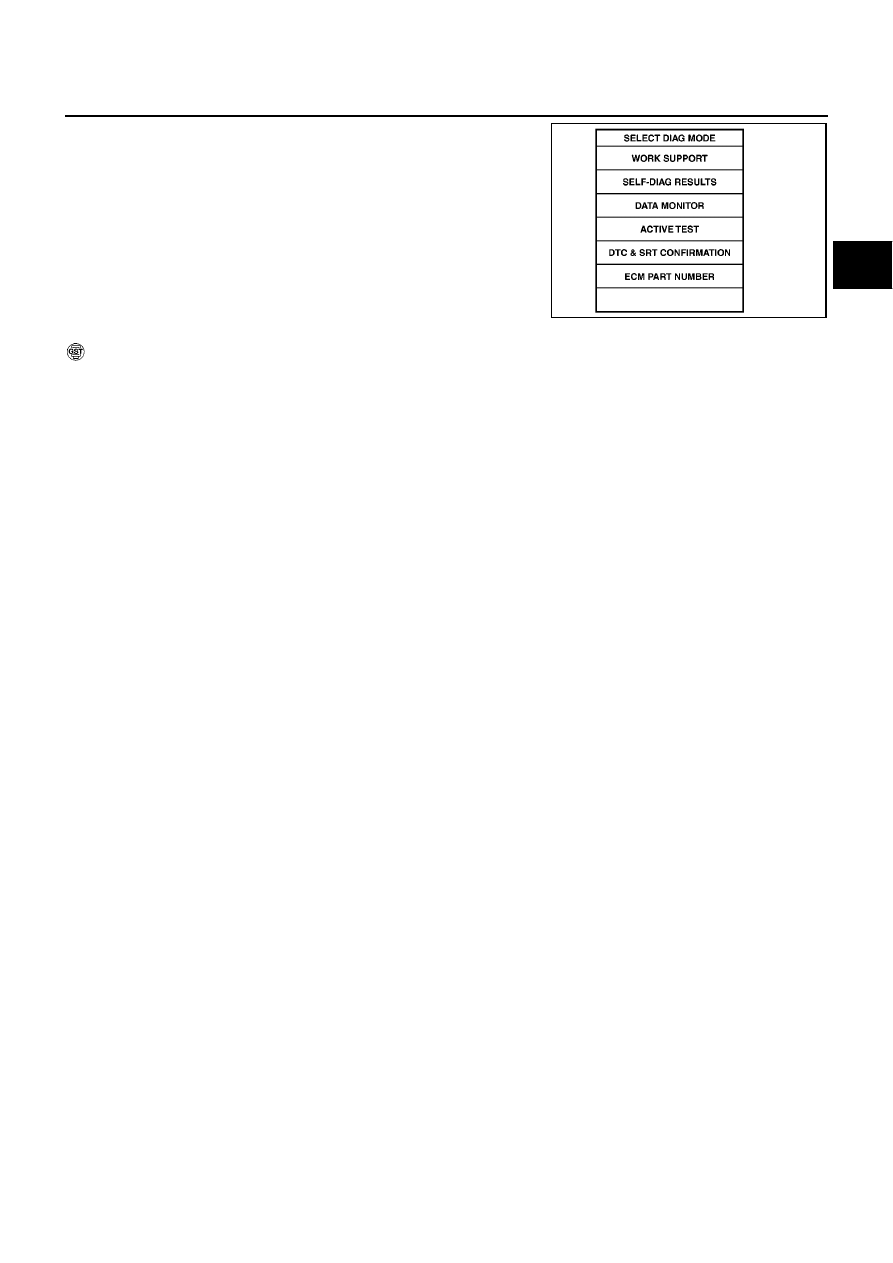

Turn ignition switch “ON” and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

4.

Start engine and maintain the following conditions for at least 3
consecutive seconds. Then release accelerator pedal com-
pletely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: Approximately 3V or less
Selector lever: D position (OD “ON”)
If the check result is NG, go to

AT-187, "Diagnostic Procedure"

.

If the check result is OK, go to following step.

SAT014K

SAT971J

Accelerator pedal condition

THRTL POS SEN

Fully released

Less than 4.7V

Partially depressed

0.1 - 4.6V

Fully depressed

1.9 - 4.6V

SAT014K

DTC P1705 ACCELERATOR PEDAL POSITION (APP) SENSOR

AT-185

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

5.

Maintain the following conditions for at least 3 consecutive sec-
onds. Then release accelerator pedal completely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
Accelerator pedal: Wide open throttle
Selector lever: D position (OD “ON”)

With GST

Follow the procedure “With CONSULT-II”.

SAT020K

AT-186

[EURO-OBD]

DTC P1705 ACCELERATOR PEDAL POSITION (APP) SENSOR

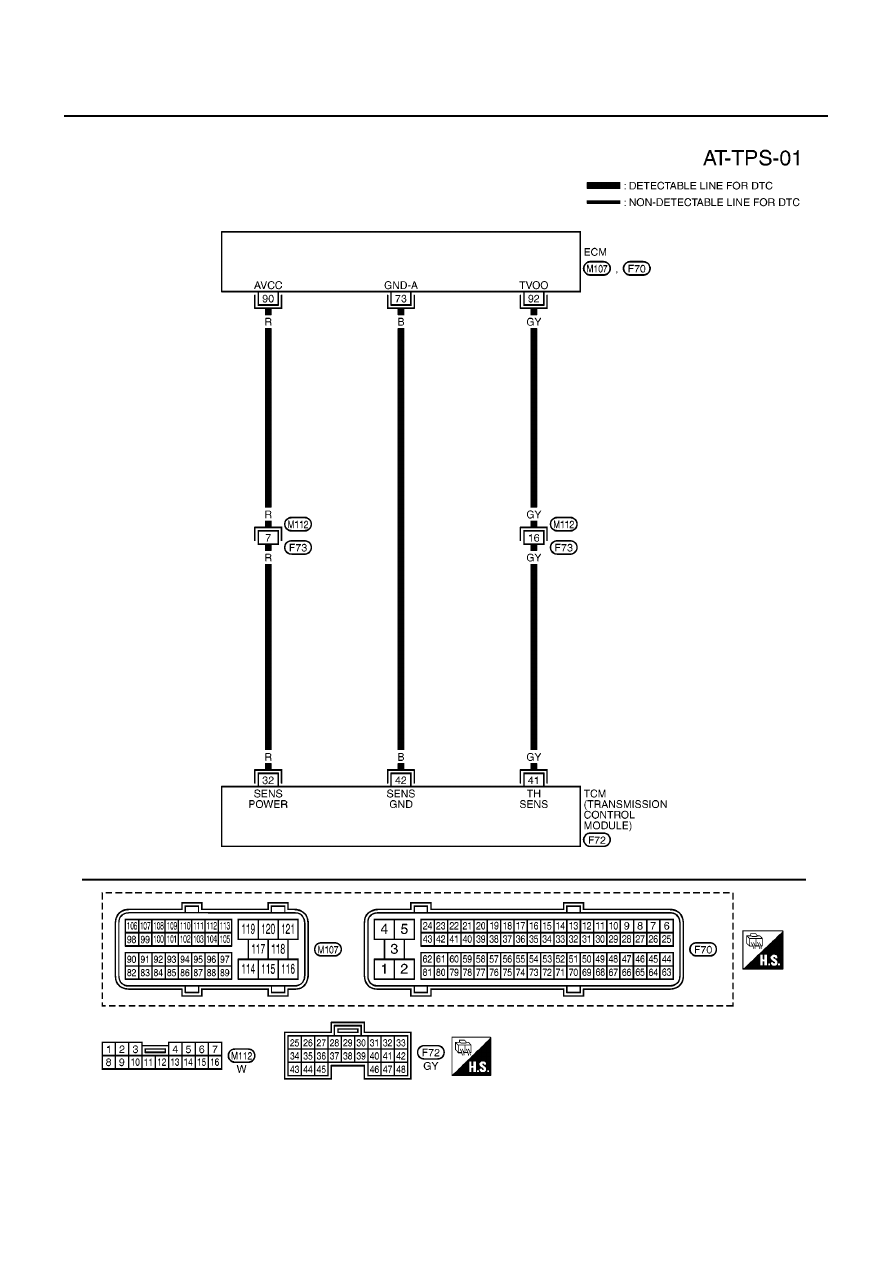

Wiring Diagram — AT — TPS

ECS0098M

YAT381A

DTC P1705 ACCELERATOR PEDAL POSITION (APP) SENSOR

AT-187

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Diagnostic Procedure

ECS0098N

1.

CHECK DTC WITH ECM

Refer to

EC-55, "Emission-related Diagnostic Information"

.

OK or NG

OK (With CONSULT-II)>>GO TO 2
OK (Without CONSULT-II)>>GO TO 3
NG

>> Check accelerator pedal position sensor circuit for engine control. Refer to

EC-79, "TROUBLE

DIAGNOSIS"

.

2.

CHECK INPUT SIGNAL (WITH CONSULT-II)

With CONSULT-II

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

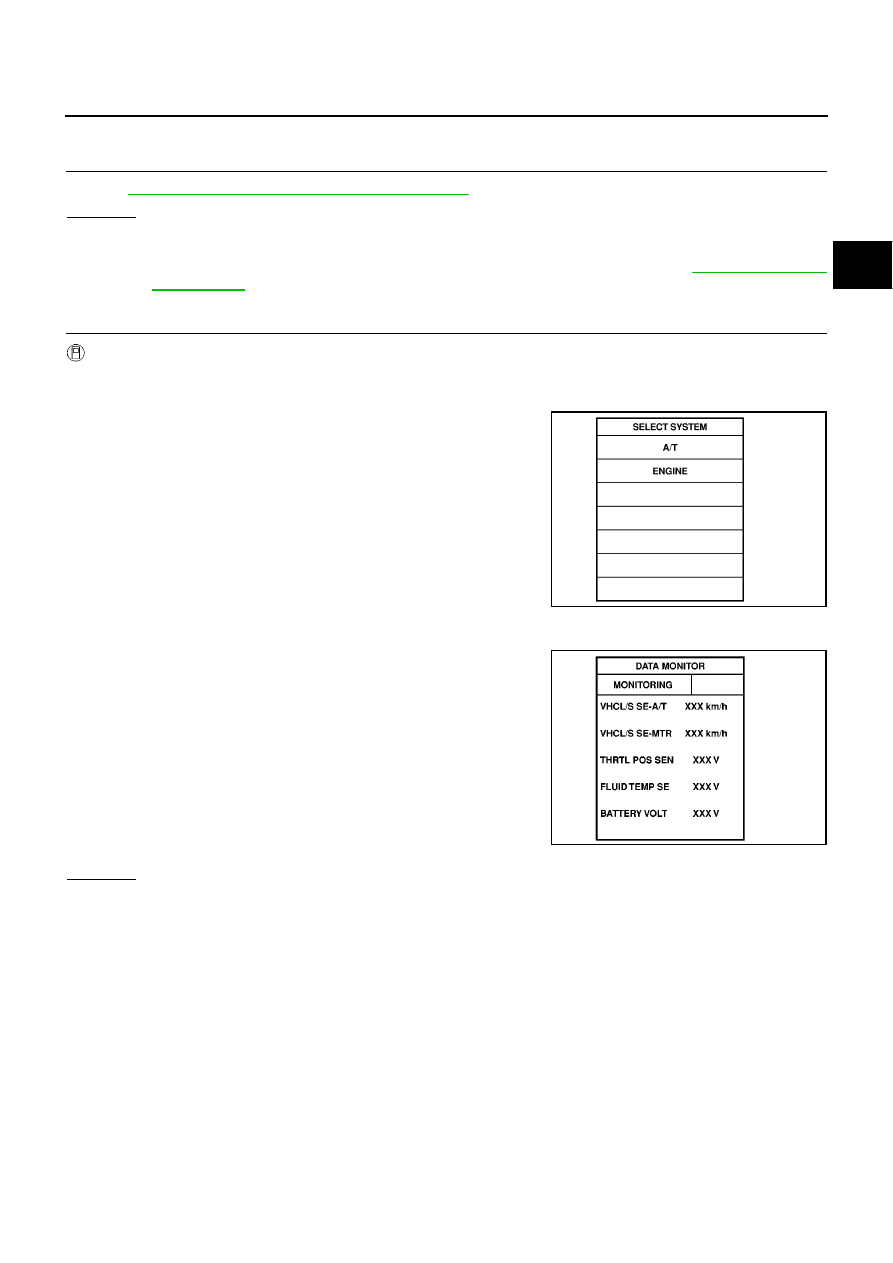

Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3.

Read out the value of “THRTL POS SEN”.

OK or NG

OK

>> GO TO 4

NG

>> Check harness for short or open between ECM and TCM regarding throttle position sensor circuit.

(Main harness)

SAT014K

Voltage:

Fully-closed throttle:

Approximately 0.5V

Fully-open throttle:

Approximately 4V

SAT614J
