AT-112

[EURO-OBD]

CAN COMMUNICATION

ABS operation signal

T

R

OD OFF switch signal

R

T

OD OFF indicator signal

T

R

A/T self-diagnosis signal

R

T

ABS warning lamp signal

T

R

N range switch signal

R

T

P range switch signal

R

T

Signals

ECM

TCM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Combination

meter

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

AT-113

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

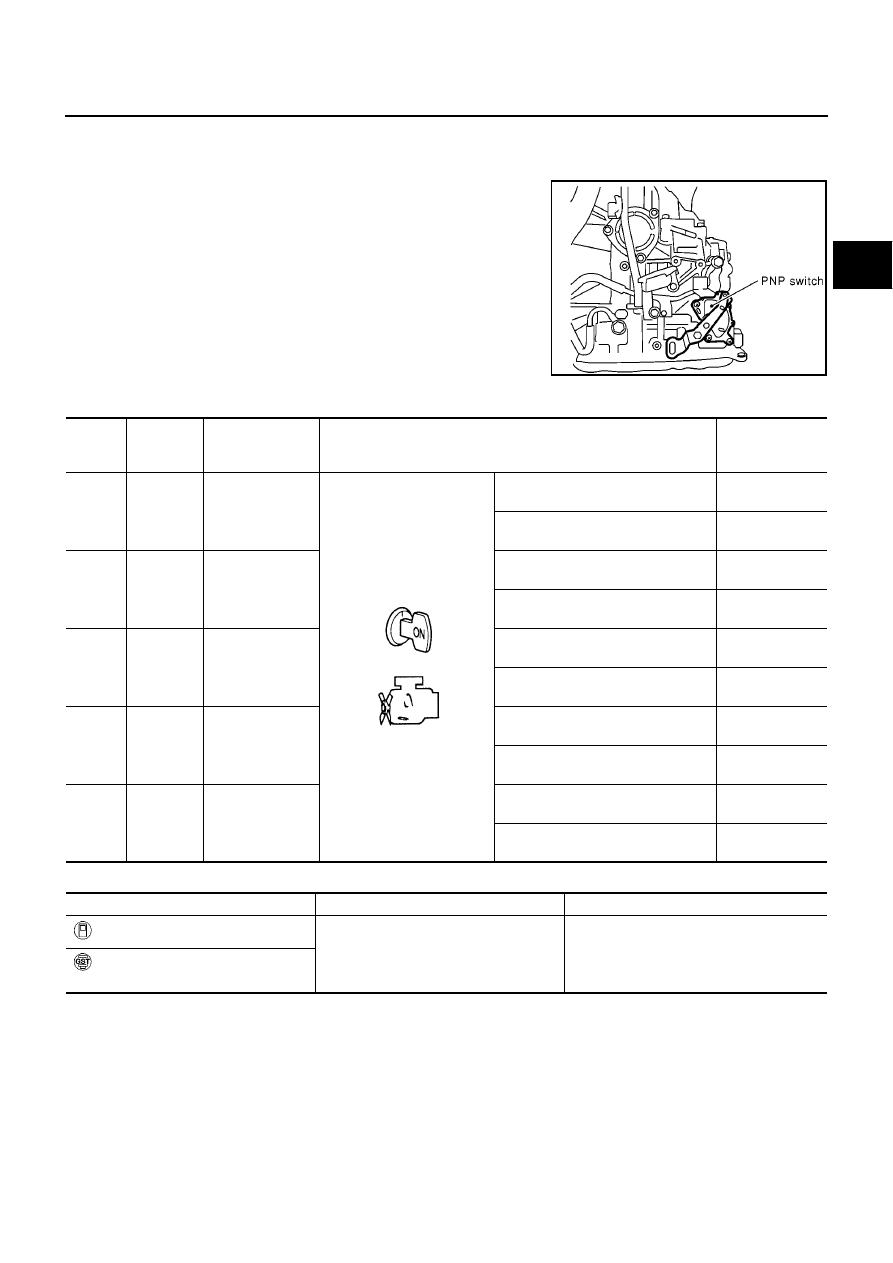

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

PFP:32006

Description

ECS0097B

●

The PNP switch assembly includes a transmission range switch.

●

The transmission range switch detects the selector lever posi-
tion and sends a signal to the TCM.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE

CAUTION:

Always drive vehicle at a safe speed.

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCEDURE” has been previously conducted,
always turn ignition switch “OFF” and wait at least 5 seconds before conducting the next test.
After the repair, perform the following procedure to confirm the malfunction is eliminated.

SCIA0752E

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

26

BR/Y

PNP switch “1”
position

and

When setting selector lever to “1”
position.

Battery voltage

When setting selector lever to other
positions.

0V

27

L

PNP switch “2”
position

When setting selector lever to “2”
position.

Battery voltage

When setting selector lever to other
positions.

0V

34

W/G

PNP switch “D”
position

When setting selector lever to “D”
position.

Battery voltage

When setting selector lever to other
positions.

0V

35

G/W

PNP switch “R”
position

When setting selector lever to “R”
position.

Battery voltage

When setting selector lever to other
positions.

0V

36

G

PNP switch “N” or
“P” position

When setting selector lever to “N” or
“P” position.

Battery voltage

When setting selector lever to other
positions.

0V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: PNP SW/CIRC

TCM does not receive the correct voltage
signal from the switch based on the gear
position.

●

Harness or connectors
(The PNP switch circuit is open or
shorted.)

●

PNP switch

: P0705

AT-114

[EURO-OBD]

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

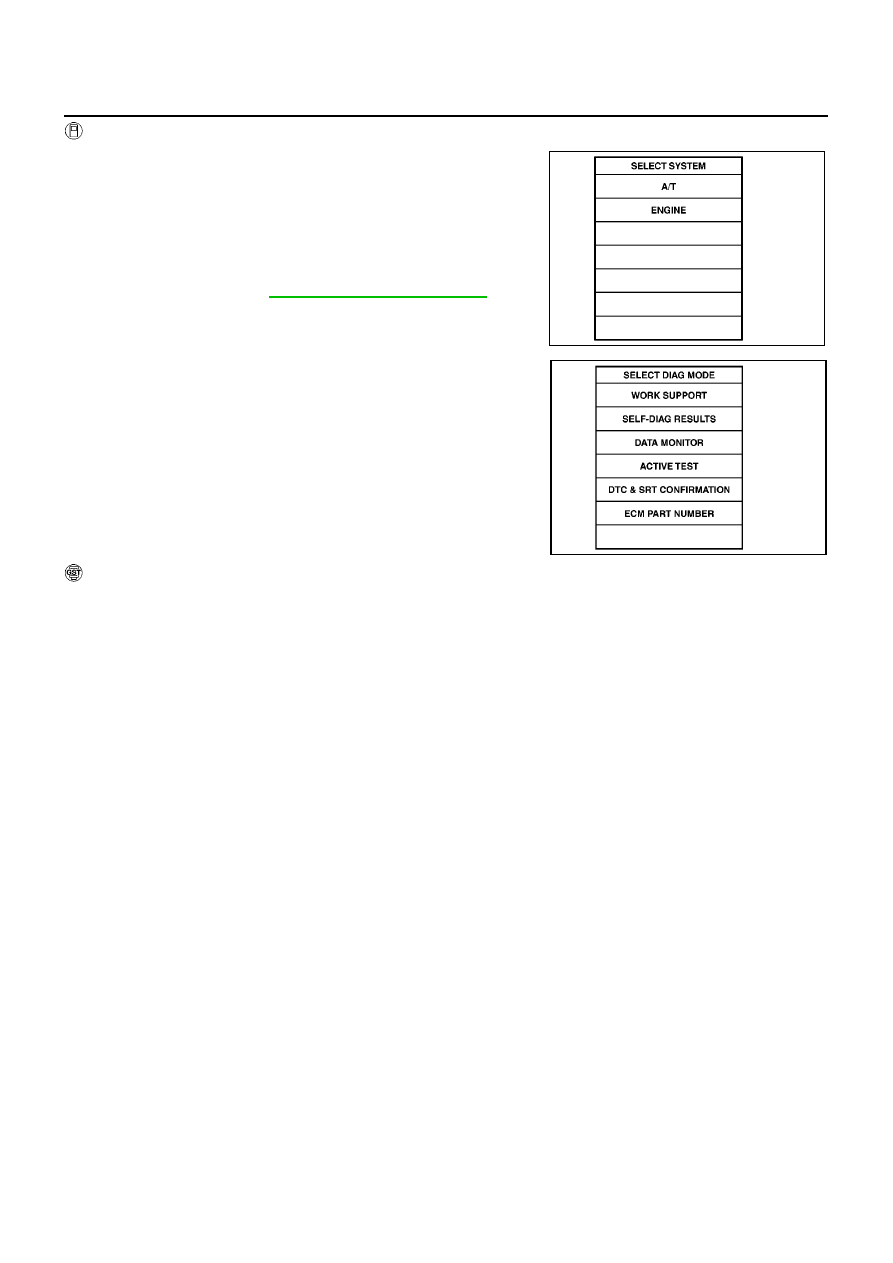

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-II.

3.

Start engine and maintain the following conditions for at least 5
consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.3V
Selector lever: D position (OD “ON” or “OFF”)

4.

If DTC is detected, go to

AT-116, "Diagnostic Procedure"

.

With GST

Follow the procedure “With CONSULT-II”.

SAT014K

SAT020K

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

AT-115

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

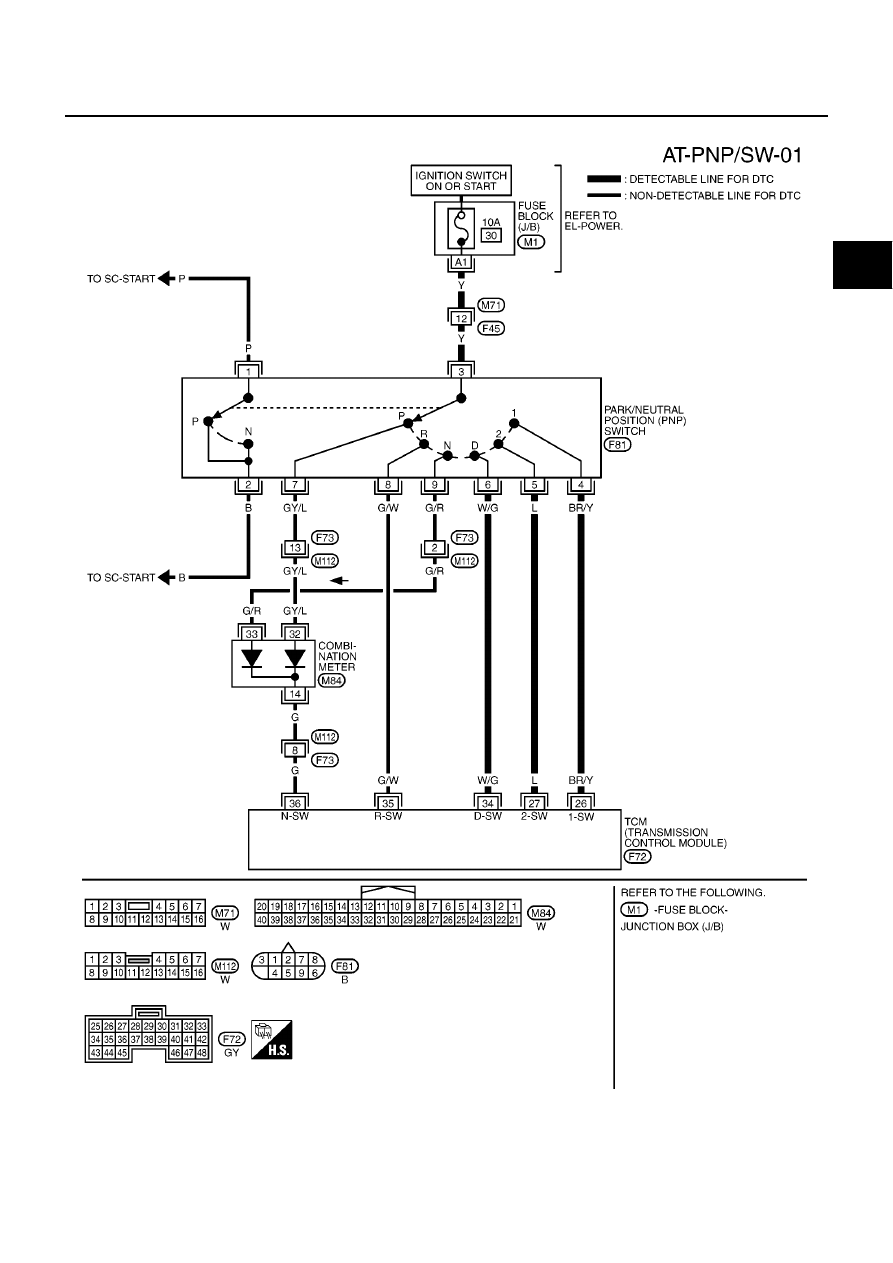

Wiring Diagram — AT — PNP/SW

ECS0097C

YAT369A
