STEERING SYSTEM

SECTION

ST

CONTENTS

PRECAUTIONS ...............................................................2

Supplemental Restraint System (SRS)

″

AIR

BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

...............2

Precautions for Steering System.................................2

PREPARATION ...............................................................3

Special Service Tools ..................................................3
Commercial Service Tool.............................................4

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING .....................................................5

NVH Troubleshooting Chart.........................................5

ON-VEHICLE SERVICE ..................................................6

Checking Steering Wheel Play....................................6
Checking Neutral Position on Steering Wheel ............6

PRE-CHECKING

........................................................6

CHECKING

...............................................................6

Front Wheel Turning Angle..........................................6
Checking Gear Housing Movement ............................6
Checking and Adjusting Drive Belts ............................7
Checking Steering Gear and Linkage .........................7

STEERING GEAR

......................................................7

STEERING LINKAGE

.................................................7

Checking Fluid Level ...................................................7
Checking Fluid Leakage ..............................................7
Bleeding Hydraulic System..........................................8
Checking Steering Wheel Turning Force ....................8
Checking Hydraulic System.........................................9

STEERING WHEEL AND STEERING COLUMN .........10

Components...............................................................10
Removal and Installation ...........................................10

STEERING WHEEL

.................................................10

STEERING COLUMN

............................................... 11

Disassembly and Assembly.......................................13
Inspection...................................................................14

TILT MECHANISM

...................................................14

POWER STEERING GEAR AND LINKAGE ................15

Components...............................................................15
Removal and Installation ...........................................16
Inspection...................................................................17

STEERING GEAR

....................................................18

BOOT

.....................................................................18

TIE-ROD OUTER AND INNER SOCKETS

..................18

Assembly ...................................................................18
Adjustment .................................................................20

POWER STEERING OIL PUMP (QG ENGINE) ...........21

Components...............................................................21
Inspection...................................................................21

POWER STEERING OIL PUMP (YD ENGINE) ............22

Components...............................................................22
Pre-disassembly Inspection.......................................22
Removal and Installation ...........................................23
Disassembly...............................................................23
Inspection...................................................................24
Assembly ...................................................................25

SERVICE DATA AND SPECIFICATIONS (SDS) .........26

General Specifications...............................................26
Steering Wheel ..........................................................26
Steering Column ........................................................26
Steering Gear and Linkage .......................................27
Power Steering ..........................................................27

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

Supplemental Restraint System (SRS) “AIR
BAG” and “SEAT BELT PRE-TENSIONER”

NLST0001

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER” used along with
a seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types of
collision. The SRS system composition which is available to NISSAN MODEL V10 is as follows (The compo-
sition varies according to the destination and optional equipment.):

I

For a frontal collision
The Supplemental Restraint System consists of driver air bag module (located in the center of the steer-
ing wheel), front passenger air bag module (located on the instrument panel on passenger side), front seat
belt pre-tensioners, a diagnosis sensor unit, warning lamp, wiring harness and spiral cable.

I

For a side collision
The Supplemental Restraint System consists of front side air bag module (located in the outer side of front
seat), side air bag (satellite) sensor, diagnosis sensor unit (one of components of air bags for a frontal
collision), wiring harness, warning lamp (one of components of air bags for a frontal collision).

Information necessary to service the system safely is included in the RS section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance should be per-
formed by an authorized NISSAN dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the RS section.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. Spiral cable and wiring harnesses covered with yellow insulation tape either just
before the harness connectors or for the complete harness are related to the SRS.

Precautions for Steering System

NLST0003

I

Before disassembly, thoroughly clean the outside of the unit.

I

Disassembly should be done in a clean work area. It is important to prevent the internal parts from
becoming contaminated by dirt or other foreign matter.

I

Place disassembled parts in order, on a parts rack, for easier and proper assembly.

I

Use nylon cloths or paper towels to clean the parts; common shop rags can leave lint that might
interfere with their operation.

I

Before inspection or reassembly, carefully clean all parts with a general purpose, non-flammable
solvent.

I

Before assembly, apply a coat of recommended power steering fluid* to hydraulic parts. Vaseline
may be applied to O-rings and seals. Do not use any grease.

I

Replace all gaskets, seals and O-rings. Avoid damaging O-rings, seals and gaskets during instal-
lation. Perform functional tests whenever designated.
*: DEXRON

TM

III or equivalent. Refer to MA-20, “Fluids and Lubricants”.

PRECAUTIONS

Supplemental Restraint System (SRS) “AIR BAG” and “SEAT BELT PRE-TENSIONER”

ST-2

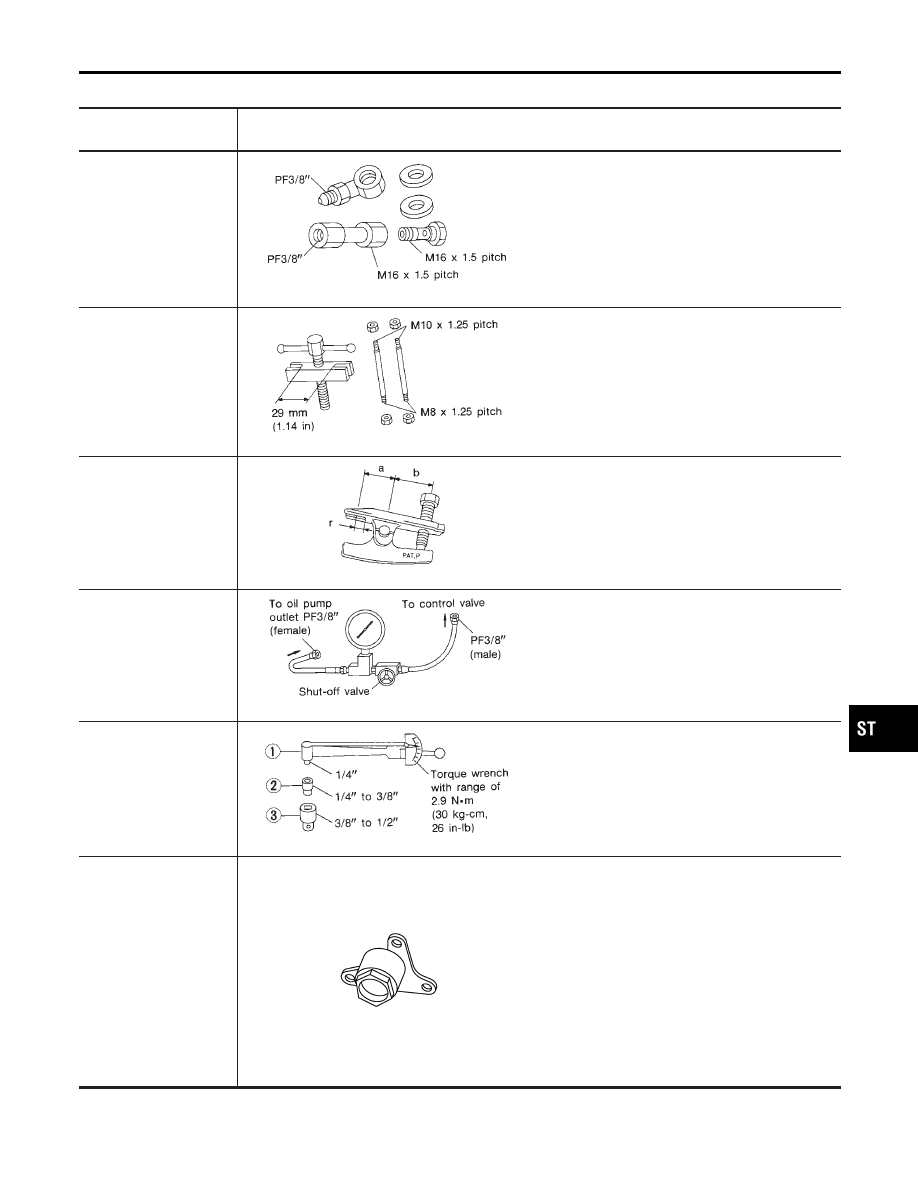

Special Service Tools

NLST0004

Tool number
Tool name

Description

KV48102500
Pressure gauge adapter

NT542

Measuring oil pressure

ST27180001
Steering wheel puller

NT544

Removing steering wheel

HT72520000
Ball joint remover

NT546

Removing ball joint
a: 33 mm (1.30 in)
b: 50 mm (1.97 in)
r: R11.5 mm (0.453 in)

KV48103500
Pressure gauge

NT547

Measuring oil pressure

ST3127S000
1 GG91030000
Torque wrench
2 HT62940000
Socket adapter
3 HT62900000
Socket adapter

NT541

Measuring turning torque

KV48105210
Sprocket holder

NT809

Removing and Installing power steering oil pump

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools

ST-3
