Nissan Almera Tino V10. Manual - part 10

OPERATING CYLINDER

CL-11

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

CL

OPERATING CYLINDER

PFP:30620

Removal and Installation

ECS00956

REMOVAL

1.

Drain clutch fluid.

CAUTION:

Do not spill clutch fluid onto painted surfaces. If it spills, wipe up immediately and wash the
affected area with water.

2.

Remove clutch hose from the operating cylinder.

3.

Remove operating cylinder mounting bolt and remove operating cylinder.

INSTALLATION

Paying attention to the following items, install in the reverse order of removal.

●

Install hose with care so that it will not be bent or twisted.

●

After completing the procedure, bleed the clutch tube. Refer to

CL-8, "Air Bleeding Procedure"

.

Disassembly and Assembly

ECS00957

DISASSEMBLY

●

Remove dust cover and push rod. Remove piston, piston cup, and piston spring from inside the cylinder
body.

INSPECTION AFTER DISASSEMBLY

Check for any of the conditions shown below. If any malfunction is found, replace the part concerned.

●

Damage to cylinder inner surface or piston sliding surface. Foreign matter, wear, corrosion, or pinhole

●

Settling of the spring

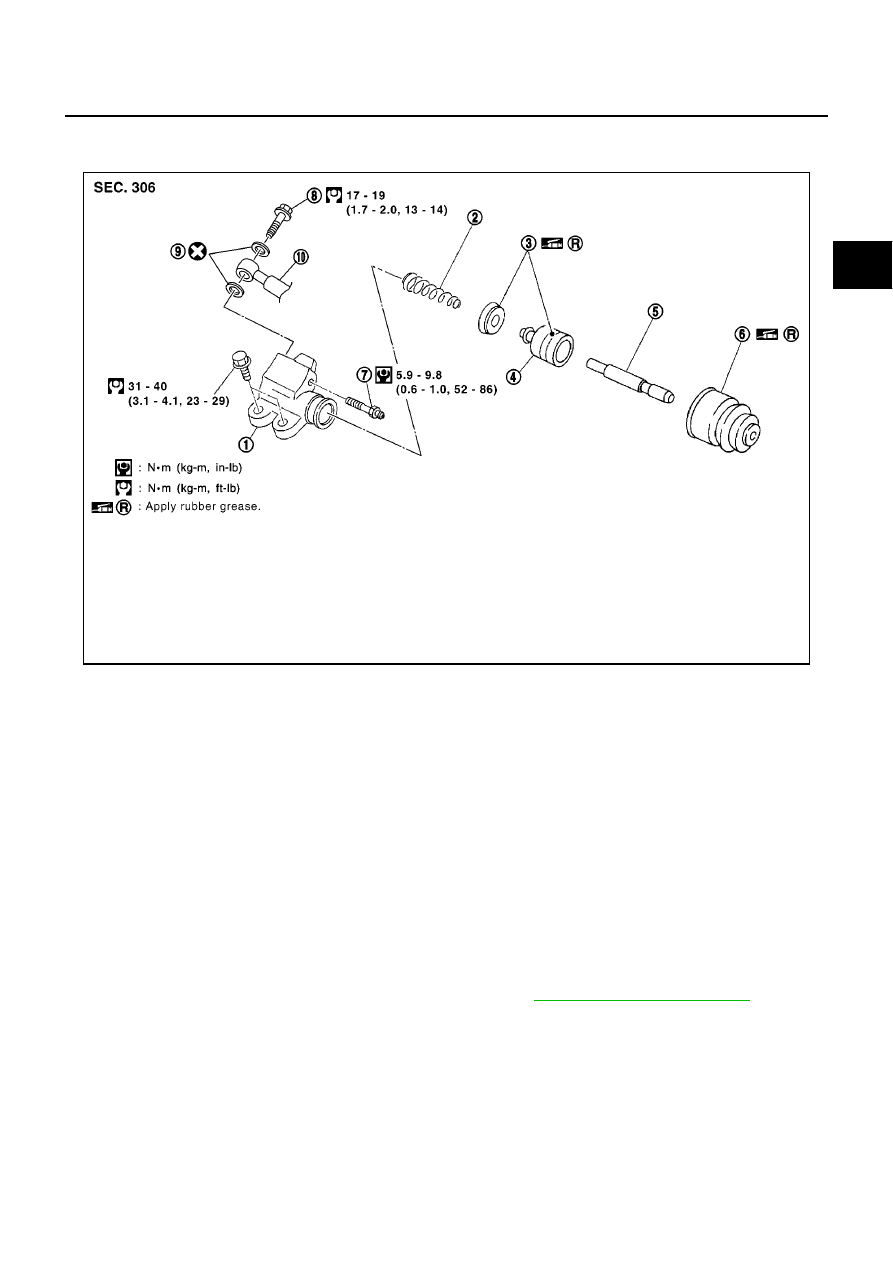

MCIA0128E

1.

Cylinder body

2.

Piston spring

3.

Piston cup

4.

Piston

5.

Push rod

6.

Dust cover

7.

Air bleeder

8.

Union bolt

9.

Copper washer

10. Clutch hose

CL-12

[RS6F51R]

OPERATING CYLINDER

●

Cracked or deformed dust cover

ASSEMBLY

1.

Apply rubber lubricant to cylinder body inner surface and rubber grease to the piston cup and piston.
Insert piston assembly into the cylinder body.

2.

Apply rubber grease to dust cover and install push rod and dust cover.

CLUTCH PIPING

CL-13

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

CL

CLUTCH PIPING

PFP:30650

Removal and Installation

ECS00958

Carefully observe the following steps during clutch tube removal and installation.

●

Do not spill clutch fluid onto painted surfaces. If it spills, wipe up immediately and wash the affected area
with water.

●

To fix clutch hose on the bracket, position hose clasp on the
bracket locating embossment and drive the lock plate vertically
from above. Be careful not to bend or twist the hose. Do not
scratch or damage the clutch hose.

●

Tighten clutch tube flare nut to the specified torque below:

●

Tighten clutch hose union bolt to the specified torque:

CAUTION:

Do not reuse the copper washer.

●

After installation, bleed the clutch tube. Refer to

CL-8, "Air Bleeding Procedure"

.

: 14.8 - 17.6 N·m (1.5 - 1.8 kg·m, 11 - 13 ft·lb)

: 16.7 - 19.6 N·m (1.7 - 2.0 kg·m, 13 - 14 ft·lb)

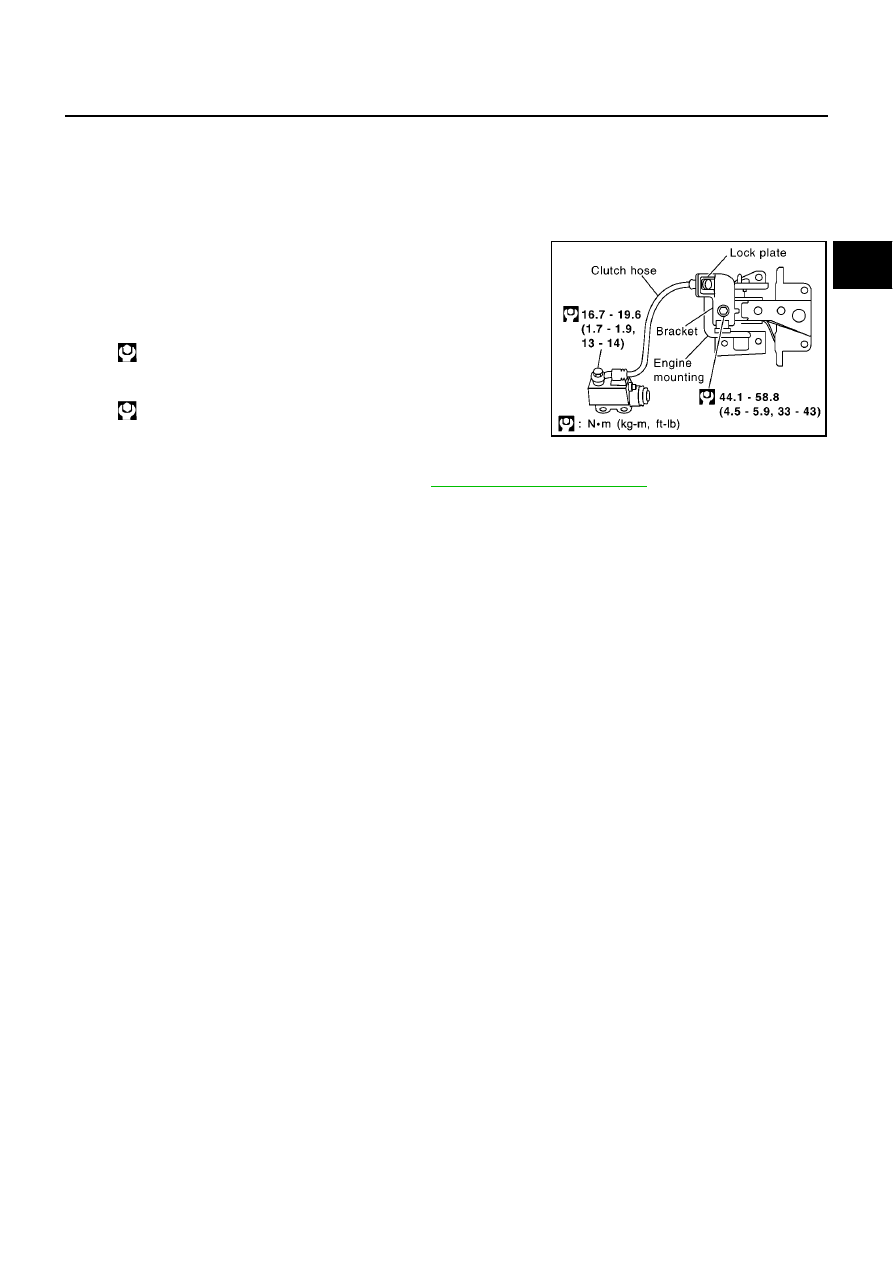

MCIA0129E

CL-14

[RS6F51R]

CLUTCH RELEASE MECHANISM

CLUTCH RELEASE MECHANISM

PFP:30502

Removal and Installation

ECS0095A

REMOVAL

1.

Remove manual transaxle from the vehicle. Refer to

MT-15, "TRANSAXLE ASSEMBLY"

.

2.

Remove release bearing, holder spring, and withdrawal lever from inside the clutch housing.

3.

Remove dust cover.

4.

Remove retainer spring from the withdrawal lever.

INSPECTION AFTER REMOVAL

●

If release bearing is seized, damaged, not properly centered or
does not rotate smoothly, replace it.

●

If contact surface of the withdrawal lever is excessively worn,
replace it.

●

If dust cover is cracked, replace it.

INSTALLATION

CAUTION:

●

Be sure to apply grease to the points specified. Otherwise, noise, poor disengagement, or damage
to the clutch may result. Excessive grease may cause slip or judder. Wipe off any grease oozing
from the parts.

●

Be careful not to bring any grease into contact with the clutch disc facing, pressure plate surface,
or flywheel surface.

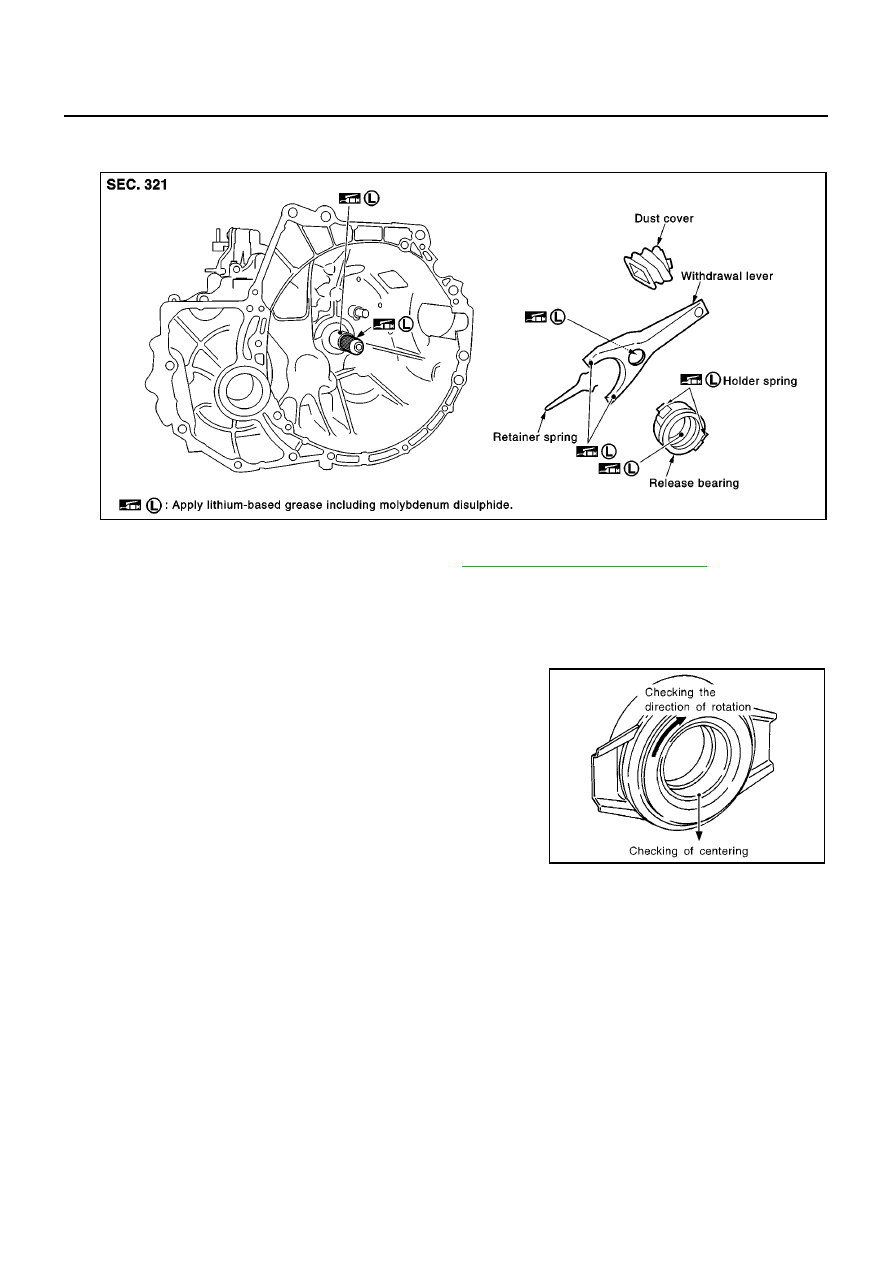

SCIA0328E

SCL733
