Nissan GT-R. Manual - part 313





VTL-8

< REMOVAL AND INSTALLATION >

DUCT AND GRILLE

REMOVAL AND INSTALLATION

DUCT AND GRILLE

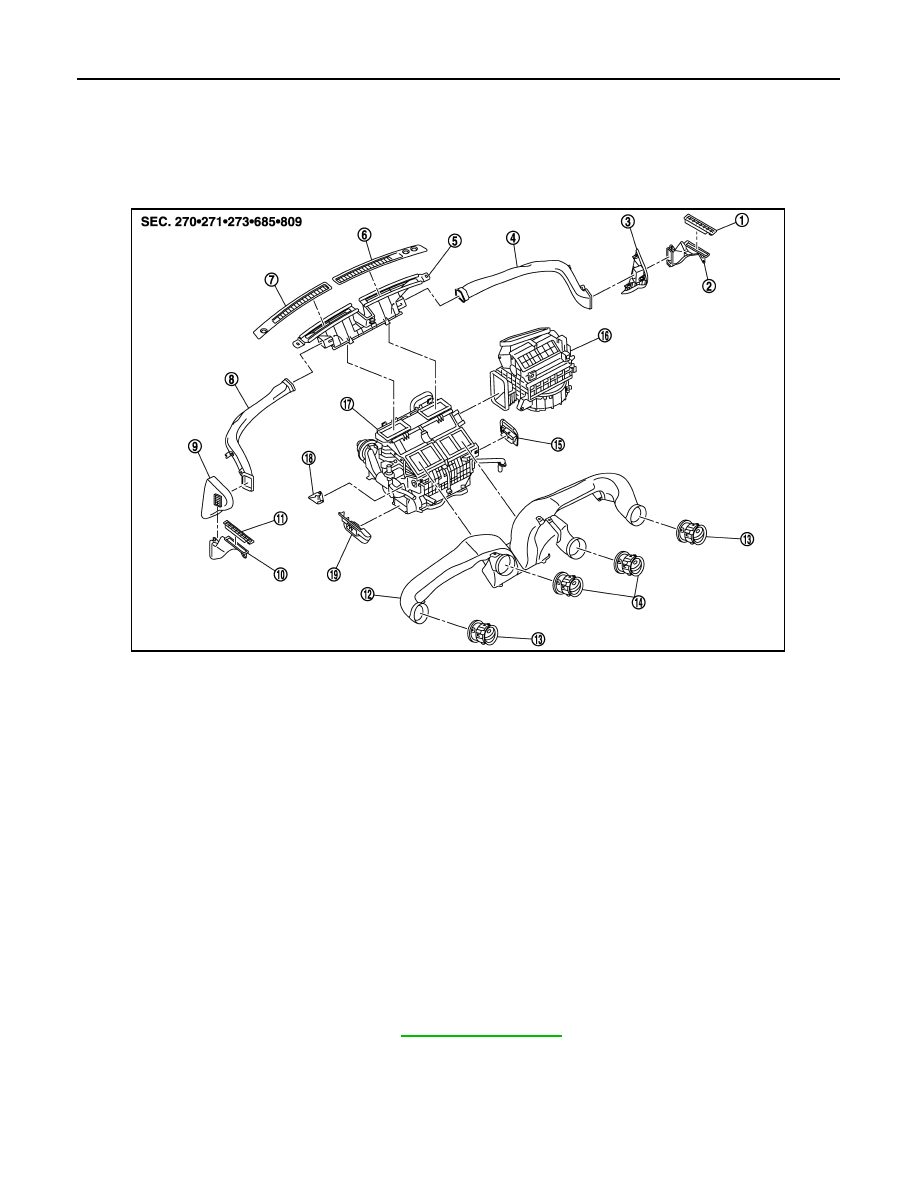

Exploded View

INFOID:0000000009160140

NOTE:
Foot duct is integrated in the heater & cooling unit assembly. (This work should be performed by GT-R certified
NISSAN dealer.)

CENTER VENTILATOR GRILLE AND SIDE VENTILATOR GRILLE

CENTER VENTILATOR GRILLE AND SIDE VENTILATOR GRILLE : Removal and In-
stallation

INFOID:0000000009160141

REMOVAL

Driver Side

1.

Remove instrument panel pad A. Refer to

IP-12, "Exploded View"

.

1.

Side defroster grille RH

2.

Side defroster duct RH

3.

Instrument panel side finisher RH

4.

Side defroster nozzle RH

5.

Front defroster nozzle

6.

Front defroster grille RH

7.

Front defroster grille LH

8.

Side defroster nozzle LH

9.

Instrument panel side finisher LH

10. Side defroster duct LH

11. Side defroster grille LH

12. Ventilator duct

13. Side ventilator grille

14. Center ventilator grille

15. Foot grille RH

16. Blower unit

17. Heater & cooling unit assembly

18. Heater duct

19. Foot grille LH

JSIIA1176ZZ

DUCT AND GRILLE

VTL-9

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

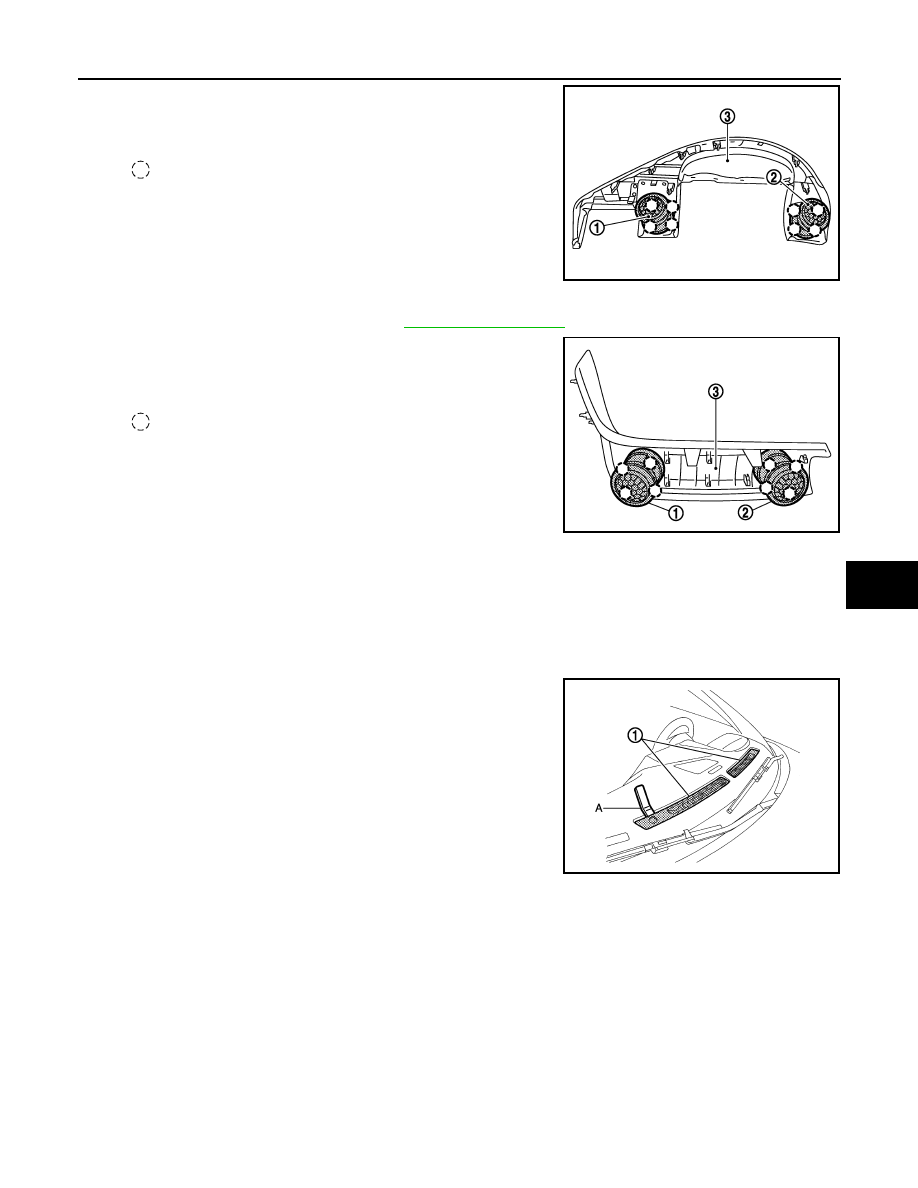

2.

Pull to remove center ventilator grille (1) and side ventilator grille
(2) from instrument panel pad A (3), using flat screwdriver to
push the pawls.

Passenger Side

1.

Remove instrument panel pad C. Refer to

IP-12, "Exploded View"

.

2.

Pull to remove center ventilator grille (1) and side ventilator grille
(2) from instrument panel pad C (3), using flat screwdriver to
push the pawls.

INSTALLATION

Installation is basically the reverse order of removal.

FRONT DEFROSTER GRILLE

FRONT DEFROSTER GRILLE : Removal and Installation

INFOID:0000000009160142

REMOVAL

1.

Remove front defroster grilles (1), using remover tools (A).

2.

Remove sensors from front defroster grilles.

INSTALLATION

Installation is basically the reverse order of removal.

SIDE DEFROSTER GRILLE

SIDE DEFROSTER GRILLE : Removal and Installation

INFOID:0000000009160143

REMOVAL

Driver Side

: Pawl

JSIIA1240ZZ

: Pawl

JSIIA1241ZZ

JSIIA1242ZZ

VTL-10

< REMOVAL AND INSTALLATION >

DUCT AND GRILLE

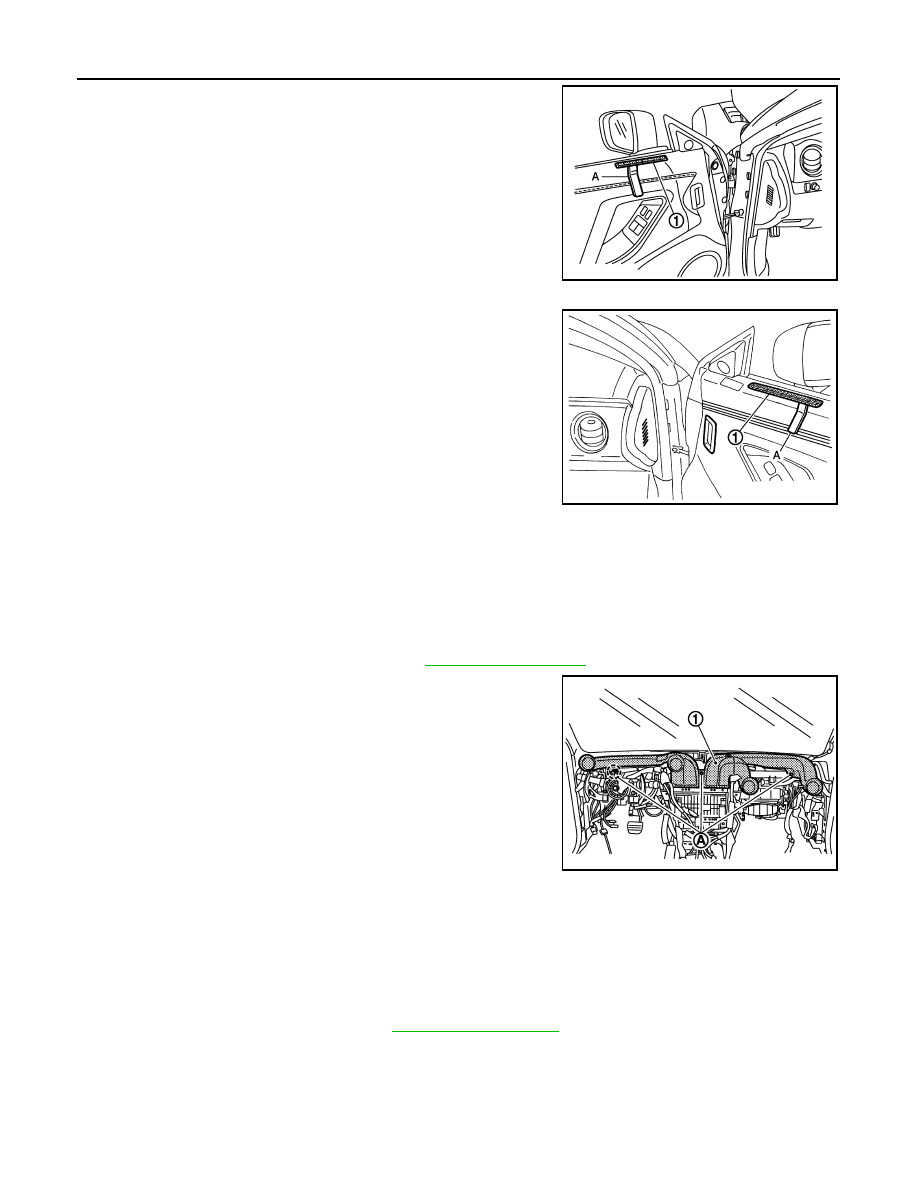

Remove side defroster grille LH (1), using remover tools (A).

Passenger Side

Remove side defroster grille RH (1), using remover tools (A).

INSTALLATION

Installation is basically the reverse order of removal.

VENTILATOR DUCT

VENTILATOR DUCT : Removal and Installation

INFOID:0000000009160144

REMOVAL

1.

Remove instrument panel assembly. Refer to

IP-12, "Exploded View"

.

2.

Remove mounting screws (A), and then remove ventilator duct
(1).

INSTALLATION

Installation is basically the reverse order of removal.

FRONT DEFROSTER NOZZLE

FRONT DEFROSTER NOZZLE : Removal and Installation

INFOID:0000000009160145

REMOVAL

1.

Remove side defroster nozzles. Refer to

VTL-8, "Exploded View"

.

2.

Remove front defroster nozzle.

INSTALLATION

Installation is basically the reverse order of removal.

SIDE DEFROSTER NOZZLE

JSIIA1243ZZ

JSIIA1244ZZ

JSIIA1245ZZ

DUCT AND GRILLE

VTL-11

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

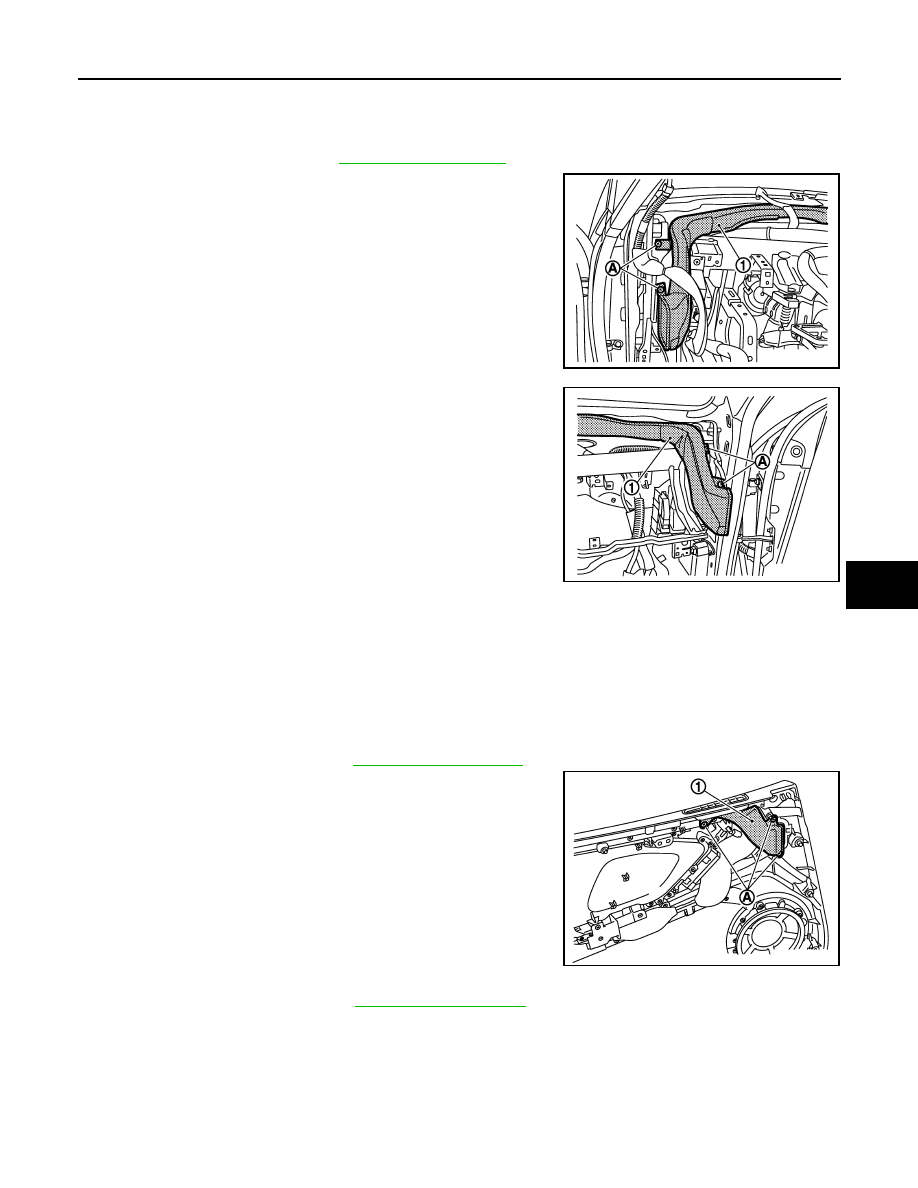

SIDE DEFROSTER NOZZLE : Removal and Installation

INFOID:0000000009160146

REMOVAL

1.

Remove ventilator duct. Refer to

VTL-8, "Exploded View"

.

2.

Remove mounting screws (A), and then remove side defroster
nozzle LH (1).

3.

Remove mounting screws (A), and then remove side defroster
nozzle RH (1).

INSTALLATION

Installation is basically the reverse order of removal.

SIDE DEFROSTER DUCT

SIDE DEFROSTER DUCT : Removal and Installation

INFOID:0000000009160147

REMOVAL

Driver Side

1.

Remove door finisher LH. Refer to

INT-12, "Exploded View"

.

2.

Remove mounting screws (A), and then remove side defroster
duct LH (1).

Passenger Side

1.

Remove door finisher RH. Refer to

INT-12, "Exploded View"

.

JSIIA1247ZZ

JSIIA1248ZZ

NNIIA0094ZZ
