Nissan GT-R. Manual - part 302





STEERING COLUMN

ST-11

< REMOVAL AND INSTALLATION >

C

D

E

F

H

I

J

K

L

M

A

B

ST

N

O

P

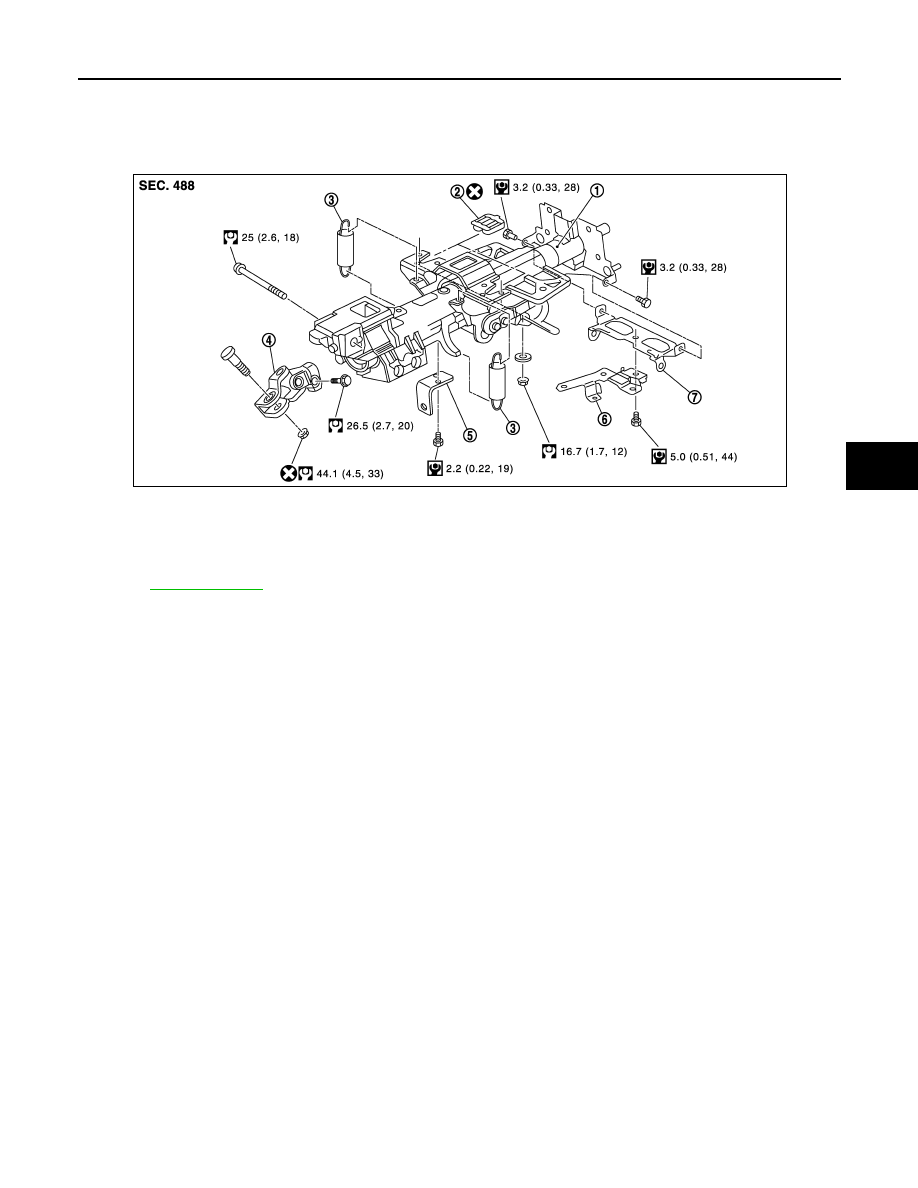

STEERING COLUMN

Exploded View

INFOID:0000000009160100

1.

Steering column assembly

2.

Slide plate

3.

Spring

4.

Upper joint

5.

Bracket

6.

Bracket

7.

Bracket

Refer to

GI-4, "Components"

 for symbols in the figure.

JSEIA0050GB

ST-12

< REMOVAL AND INSTALLATION >

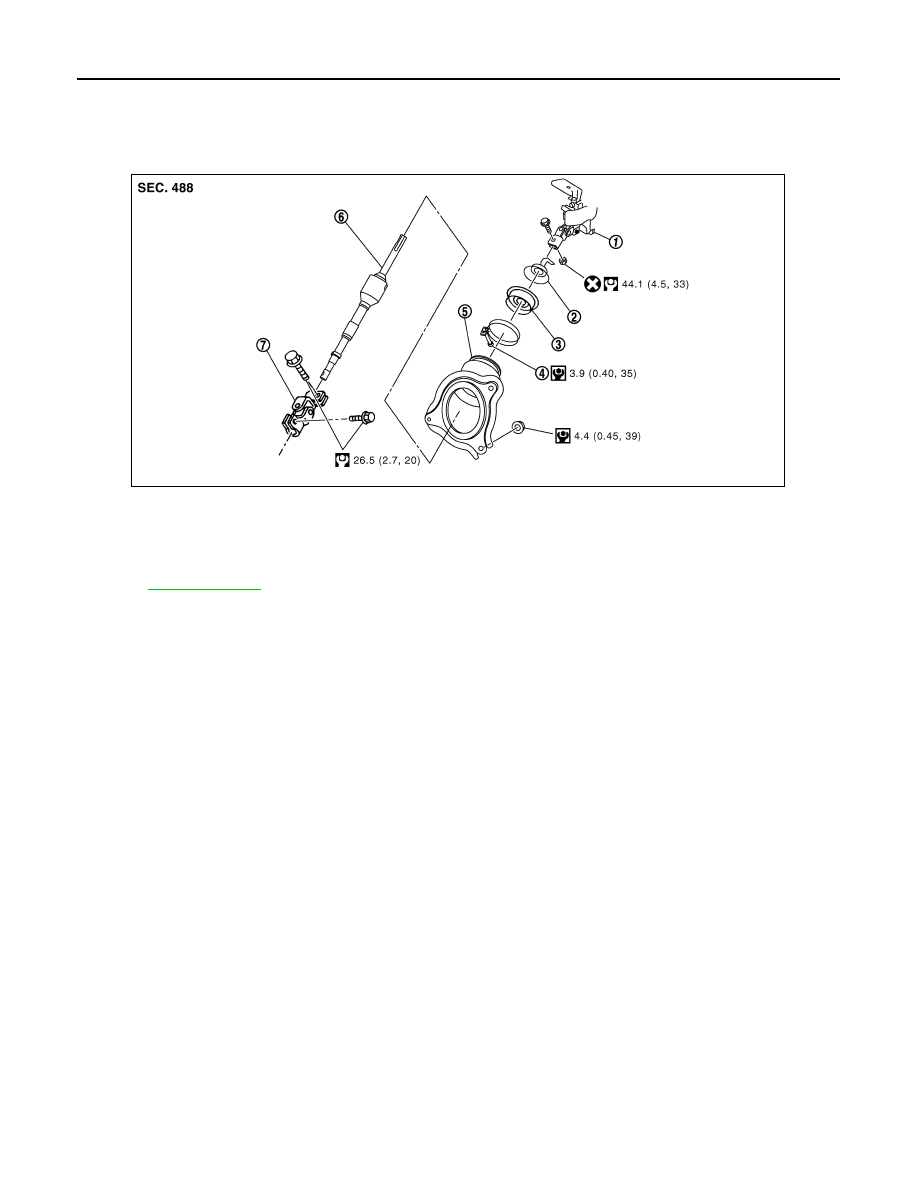

LOWER SHAFT

LOWER SHAFT

Exploded View

INFOID:0000000009160103

1.

Steering column assembly

2.

Collar

3.

Hole cover seal

4.

Clamp

5.

Hole cover

6.

Lower shaft

7.

Lower joint

Refer to

GI-4, "Components"

 for symbols in the figure.

NNGIA0009GB

STEERING GEAR AND LINKAGE

ST-13

< REMOVAL AND INSTALLATION >

C

D

E

F

H

I

J

K

L

M

A

B

ST

N

O

P

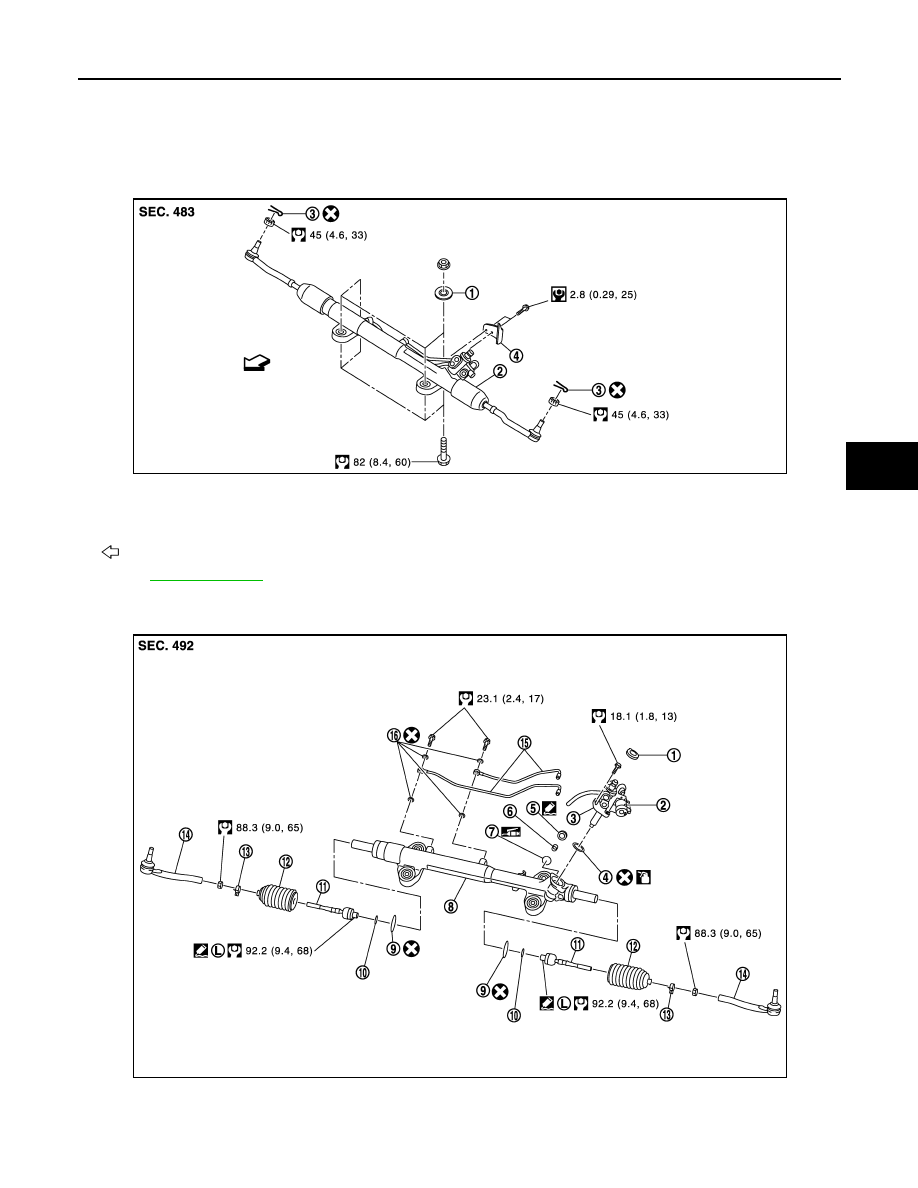

STEERING GEAR AND LINKAGE

Exploded View

INFOID:0000000009160106

REMOVAL

DISASSEMBLY

1.

Spacer

2.

Steering gear assembly

3.

Cotter pin

4.

Heat insulator

: Vehicle front

Refer to

GI-4, "Components"

 for symbols in the figure.

NNGIA0040GB

1.

Rear cover cap

2.

Power steering solenoid valve

3.

Gear-sub assembly

4.

O-ring

5.

Adjusting screw

6.

Spring

NNGIA0038GB

ST-14

< REMOVAL AND INSTALLATION >

STEERING GEAR AND LINKAGE

7.

Retainer

8.

Gear housing assembly

9.

Boot clamp (stainless wire)

10. Spacer

11.

Inner socket

12. Boot

13. Boot clamp

14. Outer socket

15. Cylinder tubes

16. Copper washer

: Apply power steering fluid.

: Apply Genuine High Performance Thread Sealant or equivalent. Refer to

GI-18, "Recommended Chemical Products and

Sealants"

.

: Apply Genuine Medium Strength Thread Locking Sealant or equivalent. Refer to

GI-18, "Recommended Chemical Prod-

ucts and Sealants"

.

: Apply multi-purpose grease.

Refer to

GI-4, "Components"

 for symbols not described on the above.
