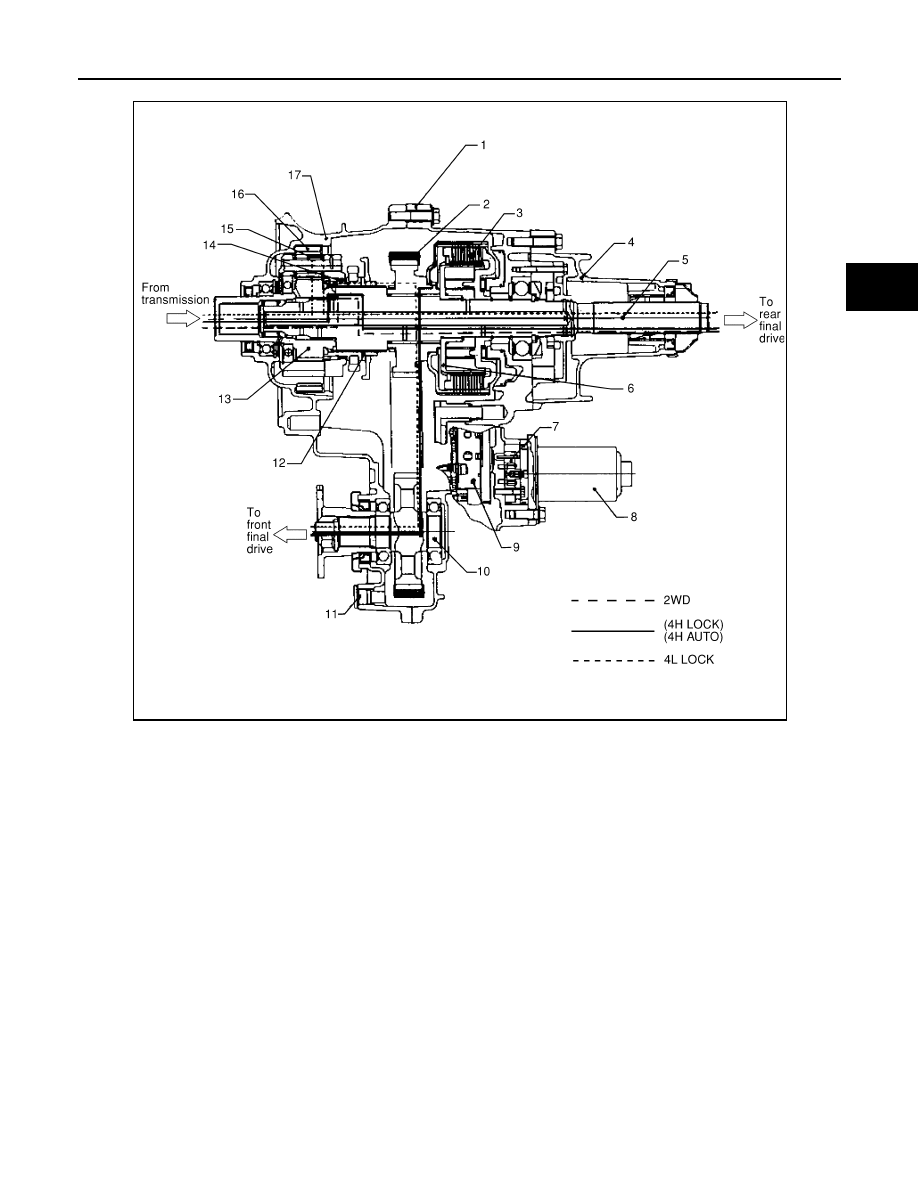

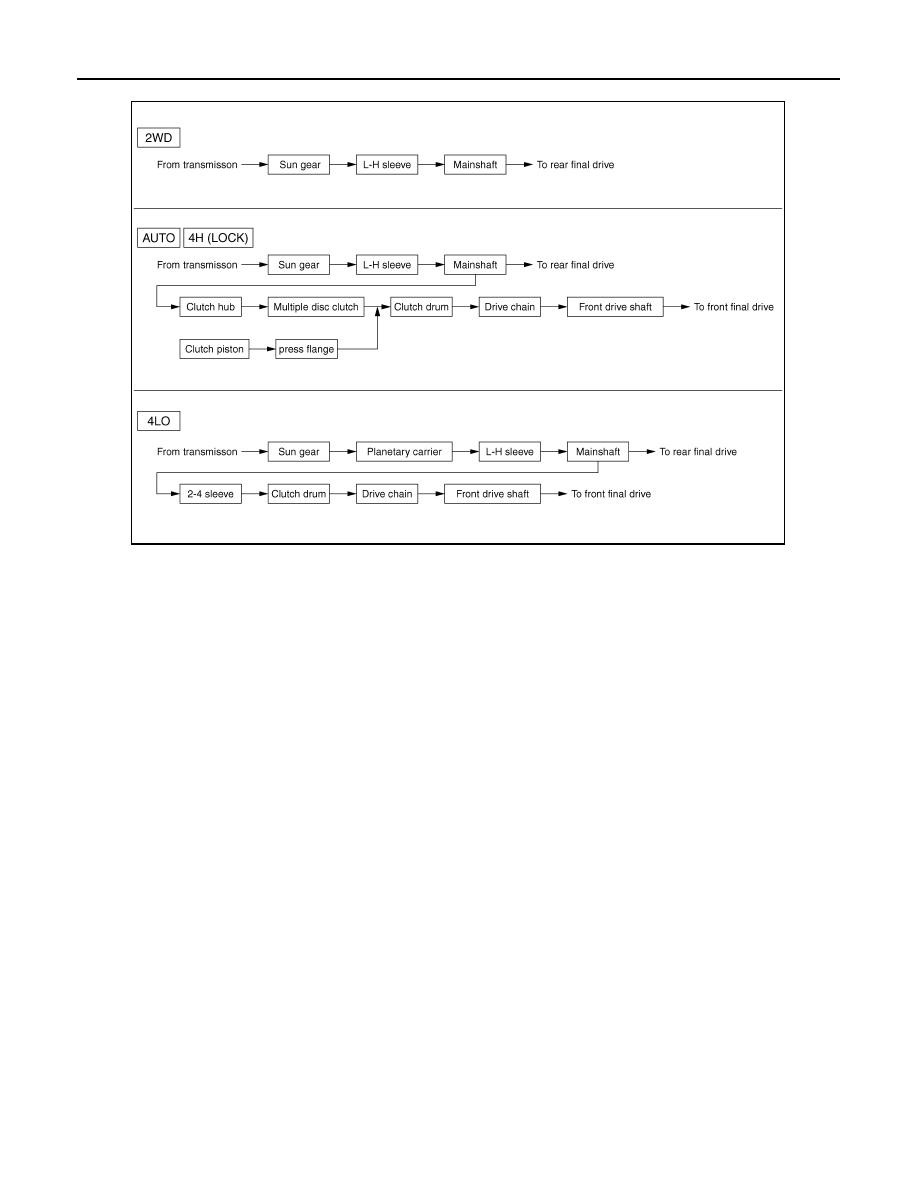

4WD SYSTEM DLN-21 < SYSTEM DESCRIPTION > [TRANSFER: ATX14B] C E F G H I J K L M A B DLN N O P POWER TRANSFER FLOW 1. Center case 2. Chain 3. Multiple disc clutch 4. Rear case 5. Mainshaft 6. Clutch hub assembly 7. Sub oil pump 8. Transfer motor 9. Control valve 10. Front drive shaft 11. Drain plug 12. 2-4 sleeve 13. Sun gear assembly 14. L-H sleeve 15. Planetary carrier assembly 16. Internal gear 17. Front case LDIA0053E August 2012 2012 Pathfinder |
