Nissan Pathfinder (2010 year). Manual - part 563





REAR SEAT

SE-45

< DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

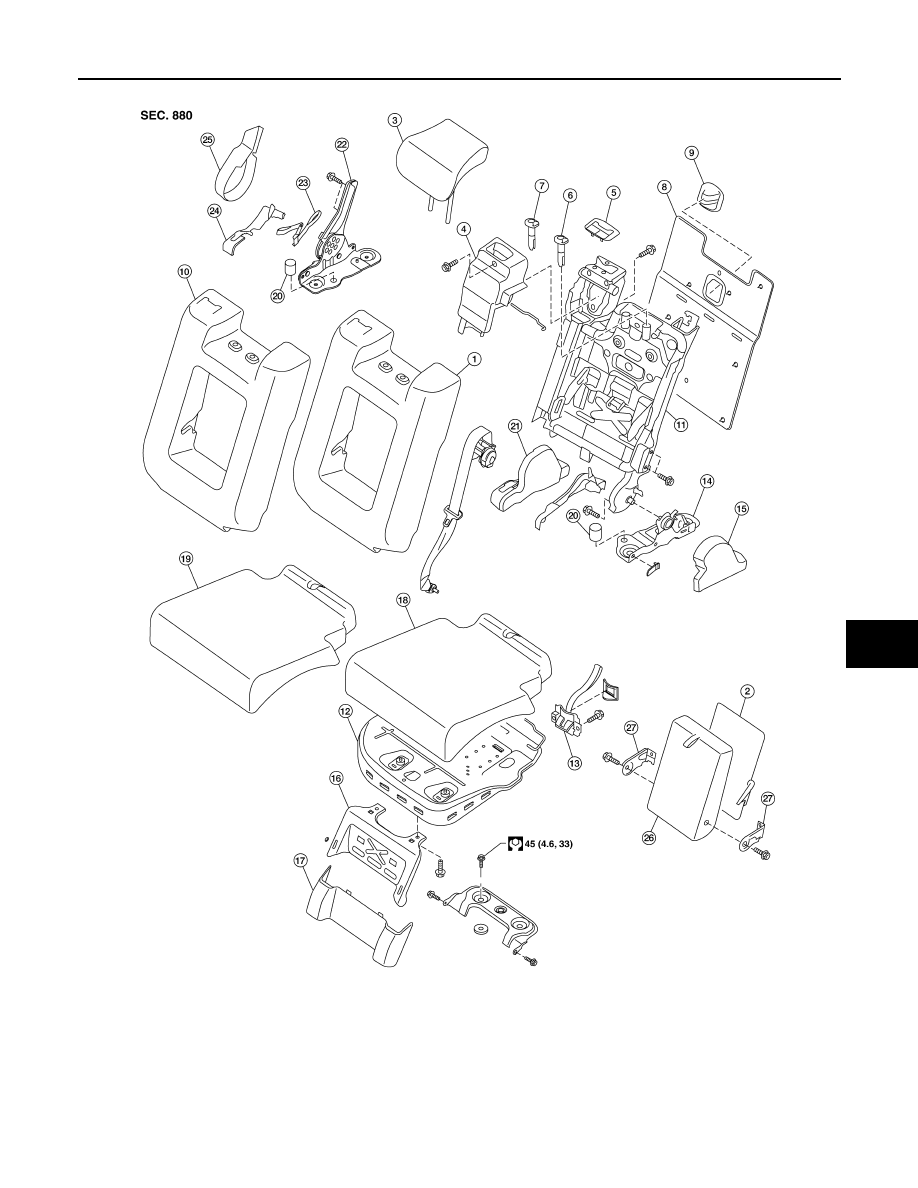

Second row center

AWJIA0414GB

1.

Seatback pad

2.

Armrest finisher

3.

Headrest

4.

Seat belt retractor cover

5.

Seat belt bezel

6.

LH headrest guide locking

7.

RH headrest guide free

8.

Seatback board

9.

Seat bracket cover

10. Seatback trim cover

11. Seatback frame

12. Seat cushion frame

13. Latch assembly

14. Lower rear pivot bracket support

15. Outer hinge cover

16. Center seat base assembly

17. Link and pivot bracket apron

18. Seat cushion pad

19. Seat cushion trim cover

20. Cushion stop bumper

21. Inner lever cover

2010 Pathfinder

SE-46

< DISASSEMBLY AND ASSEMBLY >

REAR SEAT

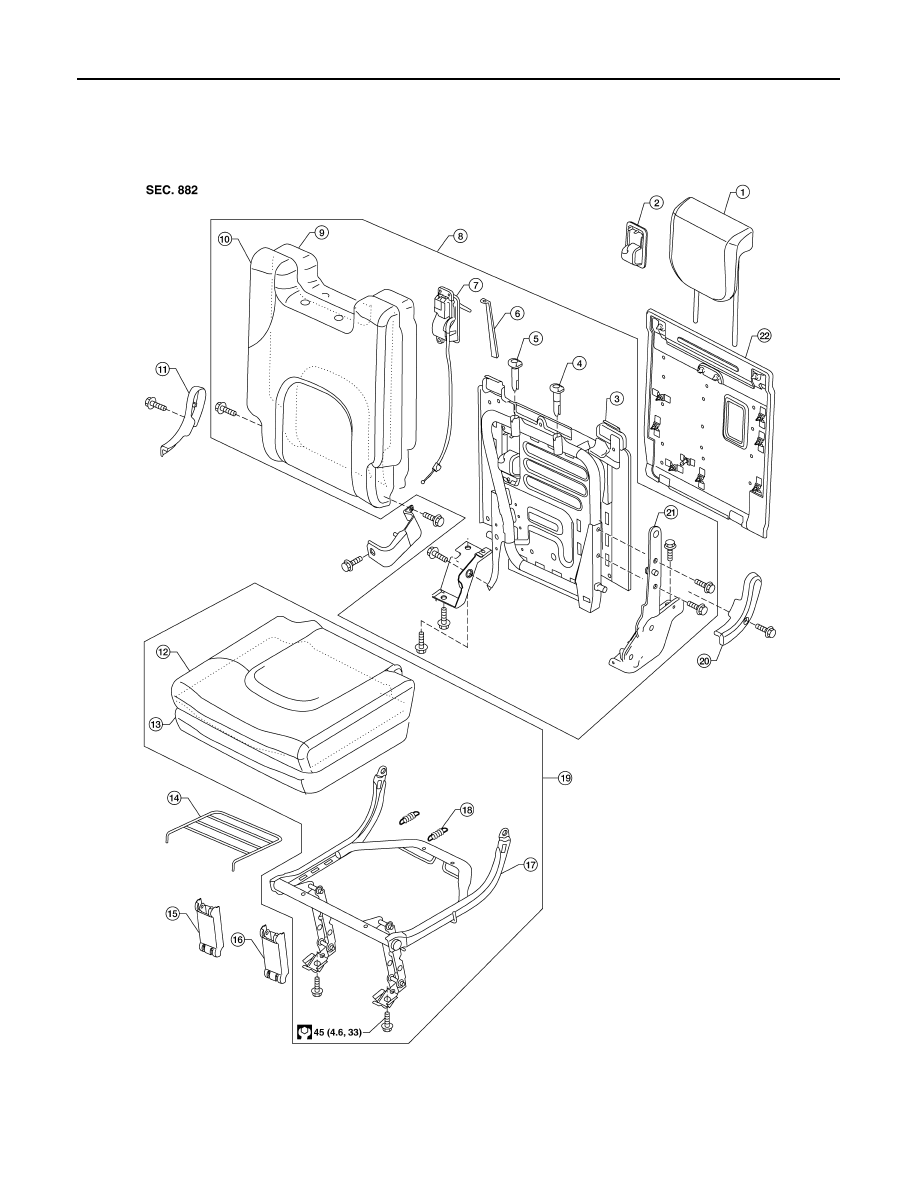

Third row

22. Seatback hinge assembly

23. Seat lever assembly

24. Outer lever cover

25. Seat lock cover

26

Armrest

27. Armrest bracket

28. Seat cushion assembly

29. Seatback assembly

ALJIA0477GB

1.

Headrest

2.

Release handle cover

3.

Seatback frame

4.

Headrest locking guide

5.

Headrest guide free

6.

Strap

7.

Release handle and cable

8.

Seatback assembly

9.

Seatback pad

2010 Pathfinder

REAR SEAT

SE-47

< DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

10. Seatback trim cover

11. RH side link cover

12. Seat cushion trim cover

13. Seat cushion pad

14. Flex mat

15. Front link cover RH

16. Front link cover LH

17. Seat cushion frame

18. Extension spring

19. Seat cushion assembly

20. RH side link cover

21. Seatback latch

22. Seatback panel

2010 Pathfinder

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

WITH INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

5

DIAGNOSIS AND REPAIR WORKFLOW  ..........

5

Work Flow  .................................................................

5

PRE-INSPECTION FOR DIAGNOSTIC ..............

8

Basic Inspection  ........................................................

8

Vehicle Security Operation Check  ............................

8

INSPECTION AND ADJUSTMENT ....................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....

10

ECM RE-COMMUNICATING FUNCTION  .................

10

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................

10

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ..........................................

10

FUNCTION DIAGNOSIS ..............................

11

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION ............................................

11

System Diagram ......................................................

11

System Description  .................................................

11

Component Parts Location ......................................

13

Component Description ...........................................

14

NVIS (NISSAN VEHICLE IMMOBILIZER SYS-
TEM-NATS) ........................................................

15

System Diagram ......................................................

15

System Description  .................................................

15

Component Parts Location ......................................

17

Component Description ..........................................

17

VEHICLE SECURITY SYSTEM  .........................

19

System Diagram ......................................................

19

System Description  .................................................

19

Component Parts Location  ......................................

20

Component Description  ...........................................

21

DIAGNOSIS SYSTEM (BCM)  ...........................

22

COMMON ITEM  .........................................................

22

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  .....................................................

22

IMMU ..........................................................................

22

IMMU : CONSULT-III Function (BCM - IMMU) ........

23

THEFT ALM  ...............................................................

23

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  ...........................................................

23

DIAGNOSIS SYSTEM (INTELLIGENT KEY
UNIT) .................................................................

25

CONSULT-III Function (INTELLIGENT KEY) ..........

25

COMPONENT DIAGNOSIS .........................

27

U1000 CAN COMM CIRCUIT  ...........................

27

Description ...............................................................

27

DTC Logic ................................................................

27

Diagnosis Procedure  ...............................................

27

U1010 CONTROL UNIT (CAN) .........................

28

Description ...............................................................

28

DTC Logic ................................................................

28

Diagnosis Procedure  ...............................................

28

Special Repair Requirement ....................................

28

B2013 ID DISCORD I-KEY-STRG  ....................

29

Description ...............................................................

29

DTC Logic ................................................................

29

Diagnosis Procedure  ...............................................

29

B2190, P1614 NATS ANTENNA AMP.  ............

32

Description ...............................................................

32

DTC Logic ................................................................

32

Diagnosis Procedure  ...............................................

32

2010 Pathfinder

SEC-2

B2191, P1615 DIFFERENCE OF KEY  ..............

35

Description ..............................................................

35

DTC Logic ...............................................................

35

Diagnosis Procedure  ..............................................

35

B2192, P1611 ID DISCORD, IMMU-ECM  .........

36

Description ..............................................................

36

DTC Logic ...............................................................

36

Diagnosis Procedure  ..............................................

36

B2193, P1612 CHAIN OF ECM-IMMU  ..............

38

Description ..............................................................

38

DTC Logic ...............................................................

38

Diagnosis Procedure  ..............................................

38

B2194 ID DISCORD IMMU-I-KEY  .....................

39

Description ..............................................................

39

DTC Logic ...............................................................

39

Diagnosis Procedure  ..............................................

39

B2552 INTELLIGENT KEY ................................

40

Description ..............................................................

40

DTC Logic ...............................................................

40

Diagnosis Procedure  ..............................................

40

Special Repair Requirement ...................................

40

B2590 ID DISCORD BCM-I-KEY .......................

41

Description ..............................................................

41

DTC Logic ...............................................................

41

Diagnosis Procedure  ..............................................

41

P1610 LOCK MODE  ..........................................

42

Description ..............................................................

42

DTC Logic ...............................................................

42

Diagnosis Procedure  ..............................................

42

POWER SUPPLY AND GROUND CIRCUIT  .....

43

INTELLIGENT KEY UNIT  .........................................

43

INTELLIGENT KEY UNIT : Diagnosis Procedure ...

43

BCM ...........................................................................

43

BCM : Diagnosis Procedure  ...................................

43

KEY CYLINDER SWITCH  .................................

45

Description ..............................................................

45

Component Function Check  ...................................

45

Diagnosis Procedure  ..............................................

45

GLASS HATCH AJAR SWITCH  .......................

47

Description ..............................................................

47

Component Function Check .................................

47

Diagnosis Procedure  ..............................................

47

IGNITION KNOB SWITCH .................................

49

Ignition Knob Switch Check  ....................................

49

HORN FUNCTION  .............................................

51

Symptom Table  ......................................................

51

VEHICLE SECURITY INDICATOR ....................

52

Description ..............................................................

52

Component Function Check ..................................

52

Diagnosis Procedure ...............................................

52

ECU DIAGNOSIS  .......................................

54

BCM (BODY CONTROL MODULE) ..................

54

Reference Value  .....................................................

54

Terminal Layout  ......................................................

57

Physical Values .......................................................

57

Wiring Diagram - NVIS ............................................

63

Wiring Diagram - VEHICLE SECURITY SYSTEM ...

69

Fail Safe .................................................................

78

DTC Inspection Priority Chart ...............................

79

DTC Index ..............................................................

79

INTELLIGENT KEY UNIT ..................................

81

Reference Value - Intelligent Key Unit  ....................

81

Reference Value - Steering Lock Solenoid  .............

83

Wiring Diagram - INTELLIGENT KEY SYSTEM/
ENGINE START FUNCTION - ................................

85

Fail Safe .................................................................

97

DTC Inspection Priority Chart ...............................

98

DTC Index ..............................................................

98

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM) .................

99

Reference Value  .....................................................

99

Terminal Layout  ....................................................

100

Physical Values .....................................................

101

Wiring Diagram  .....................................................

105

Fail Safe ...............................................................

109

DTC Index ............................................................

111

SYMPTOM DIAGNOSIS  ...........................

112

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION SYMPTOMS  .....................

112

Symptom Table .....................................................

112

VEHICLE SECURITY SYSTEM SYMPTOMS ..

113

Symptom Table .....................................................

113

NISSAN VEHICLE IMMOBILIZER SYSTEM-
NATS SYMPTOMS ...........................................

114

Symptom Table .....................................................

114

PRECAUTION ...........................................

115

PRECAUTIONS  ................................................

115

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

115

Precaution Necessary for Steering Wheel Rota-
tion After Battery Disconnect  ................................

115

ON-VEHICLE REPAIR  ..............................

117

NATS ANTENNA AMP. ....................................

117

Removal and Installation .......................................

117

INTELLIGENT KEY UNIT .................................

118

2010 Pathfinder

SEC-3

C

D

E

F

G

H

I

J

L

M

A

B

SEC

N

O

P

Removal and Installation .......................................

118

REMOTE KEYLESS ENTRY RECEIVER  ........

119

Removal and Installation .......................................

119

WITHOUT INTELLIGENT KEY SYSTEM

BASIC INSPECTION  .................................

120

DIAGNOSIS AND REPAIR WORKFLOW  .......

120

Work Flow  .............................................................

120

PRE-INSPECTION FOR DIAGNOSTIC ...........

123

Basic Inspection  ....................................................

123

INSPECTION AND ADJUSTMENT ..................

124

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ......................................................

124

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  ...

124

ECM RE-COMMUNICATING FUNCTION  ...............

124

ECM RE-COMMUNICATING FUNCTION : De-
scription .................................................................

124

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ........................................

124

FUNCTION DIAGNOSIS ............................

125

NVIS (NISSAN VEHICLE IMMOBILIZER SYS-
TEM-NATS) ......................................................

125

System Diagram ....................................................

125

System Description  ...............................................

125

Component Parts Location ....................................

126

Component Description ........................................

127

VEHICLE SECURITY SYSTEM  .......................

128

System Diagram ....................................................

128

System Description  ...............................................

128

Component Parts Location ....................................

129

Component Description .........................................

130

DIAGNOSIS SYSTEM (BCM)  ..........................

131

COMMON ITEM .......................................................

131

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) ...................................................

131

IMMU ........................................................................

131

IMMU : CONSULT-III Function (BCM - IMMU)  .....

132

THEFT ALM .............................................................

132

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  .........................................................

132

COMPONENT DIAGNOSIS  .......................

134

U1000 CAN COMM CIRCUIT ...........................

134

Description ............................................................

134

DTC Logic  .............................................................

134

Diagnosis Procedure .............................................

134

U1010 CONTROL UNIT (CAN)  ........................

135

Description .............................................................

135

DTC Logic ..............................................................

135

Diagnosis Procedure  .............................................

135

Special Repair Requirement ..................................

135

B2190, P1614 NATS ANTENNA AMP.  ..........

136

Description .............................................................

136

DTC Logic ..............................................................

136

Diagnosis Procedure  .............................................

136

B2191, P1615 DIFFERENCE OF KEY  ...........

139

Description .............................................................

139

DTC Logic ..............................................................

139

Diagnosis Procedure  .............................................

139

B2192, P1611 ID DISCORD, IMMU-ECM .......

140

Description .............................................................

140

DTC Logic ..............................................................

140

Diagnosis Procedure  .............................................

140

B2193, P1612 CHAIN OF ECM-IMMU ............

142

Description .............................................................

142

DTC Logic ..............................................................

142

Diagnosis Procedure  .............................................

142

P1610 LOCK MODE  .......................................

143

Description .............................................................

143

DTC Logic ..............................................................

143

Diagnosis Procedure  .............................................

143

POWER SUPPLY AND GROUND CIRCUIT  ..

144

BCM .........................................................................

144

BCM : Diagnosis Procedure  ..................................

144

KEY CYLINDER SWITCH ...............................

146

Description .............................................................

146

Component Function Check  ..................................

146

Diagnosis Procedure  .............................................

146

GLASS HATCH AJAR SWITCH .....................

148

Description .............................................................

148

Component Function Check ................................

148

Diagnosis Procedure  .............................................

148

HORN FUNCTION ...........................................

150

Symptom Table  .....................................................

150

VEHICLE SECURITY INDICATOR  .................

151

Description .............................................................

151

Component Function Check ................................

151

Diagnosis Procedure  .............................................

151

ECU DIAGNOSIS .......................................

153

BCM (BODY CONTROL MODULE)  ...............

153

Reference Value ....................................................

153

Terminal Layout .....................................................

156

Physical Values  .....................................................

156

Wiring Diagram - NVIS -  ........................................

162

Wiring Diagram - VEHICLE SECURITY SYSTEM ..

166

Fail Safe ................................................................

175

2010 Pathfinder

SEC-4

DTC Inspection Priority Chart .............................

176

DTC Index .............................................................

176

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM) ...............

178

Reference Value ....................................................

178

Terminal Layout .....................................................

179

Physical Values  .....................................................

180

Wiring Diagram  ......................................................

184

Fail Safe ................................................................

188

DTC Index .............................................................

190

SYMPTOM DIAGNOSIS  ............................

191

VEHICLE SECURITY SYSTEM SYMPTOMS .

191

Symptom Table  .....................................................

191

NISSAN VEHICLE IMMOBILIZER SYSTEM-
NATS SYMPTOMS  ..........................................

192

Symptom Table .....................................................

192

PRECAUTION ...........................................

193

PRECAUTIONS  ................................................

193

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

193

Precaution Necessary for Steering Wheel Rota-
tion After Battery Disconnect  ................................

193

ON-VEHICLE REPAIR  ..............................

195

NATS ANTENNA AMP. ....................................

195

Removal and Installation .......................................

195

REMOTE KEYLESS ENTRY RECEIVER  ........

196

Removal and Installation .......................................

196

2010 Pathfinder

DIAGNOSIS AND REPAIR WORKFLOW

SEC-5

< BASIC INSPECTION >

[WITH INTELLIGENT KEY SYSTEM]

C

D

E

F

G

H

I

J

L

M

A

B

SEC

N

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Work Flow

INFOID:0000000005258935

OVERALL SEQUENCE

DETAILED FLOW

ALKIA0538GB

2010 Pathfinder















Content      ..     561      562      563      564     ..
