Nissan Pathfinder (2007 year). Manual - part 391





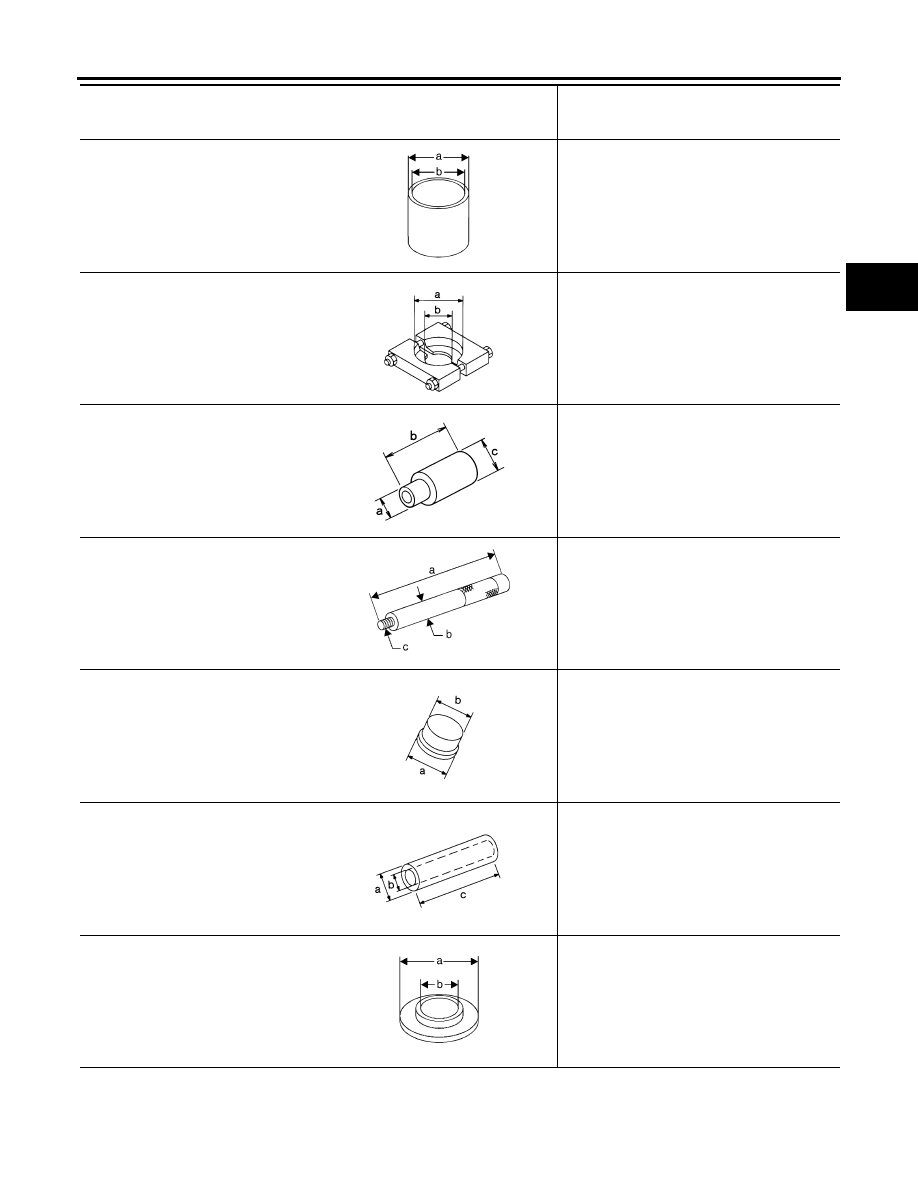

PREPARATION

TF-9

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2007 Pathfinder

ST33200000
(J-26082)
Drift

●

Removing input bearing

●

Installing sun gear assembly and planetary
carrier assembly

●

Installing input oil seal

a: 74.5 mm (2.933 in) dia.
b: 62.5 mm (2.461 in) dia.

ST30031000
(

—

)

Puller

●

Removing carrier bearing

●

Removing front drive shaft front bearing

●

Removing front drive shaft rear bearing

a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST33710000
(

—

)

Drift

●

Removing needle bearing

●

Removing metal bushing

a: 24 mm (0.94 in) dia.
b: 89 mm (3.5 in)
c: 30 mm (1.18 in) dia.

ST35325000
(

—

)

Drift bar

●

Removing metal bushing

a: 215 mm (8.46 in)
b: 25 mm (0.98 in) dia.
c: M12

×

 1.5P

ST33052000
(

—

)

Adapter

●

Removing front drive shaft front bearing

●

Removing front drive shaft rear bearing

●

Installing mainshaft

a: 28 mm (1.10 in) dia.
b: 22 mm (0.87 in) dia.

ST22452000
(J-34335)
Drift

●

Removing press flange snap ring

●

Installing press flange snap ring

a: 45 mm (1.77 in) dia.
b: 36 mm (1.42 in) dia.
c: 400 mm (15.76 in) dia.

ST30911000
(

—

)

Puller

●

Removing press flange snap ring

●

Installing press flange snap ring

●

Installing mainshaft

●

Installing carrier bearing

a: 98 mm (3.86 in) dia.
b: 40.5 mm (1.594 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

NT661

NT411

ZZA1057D

NT663

NT431

NT117

NT664

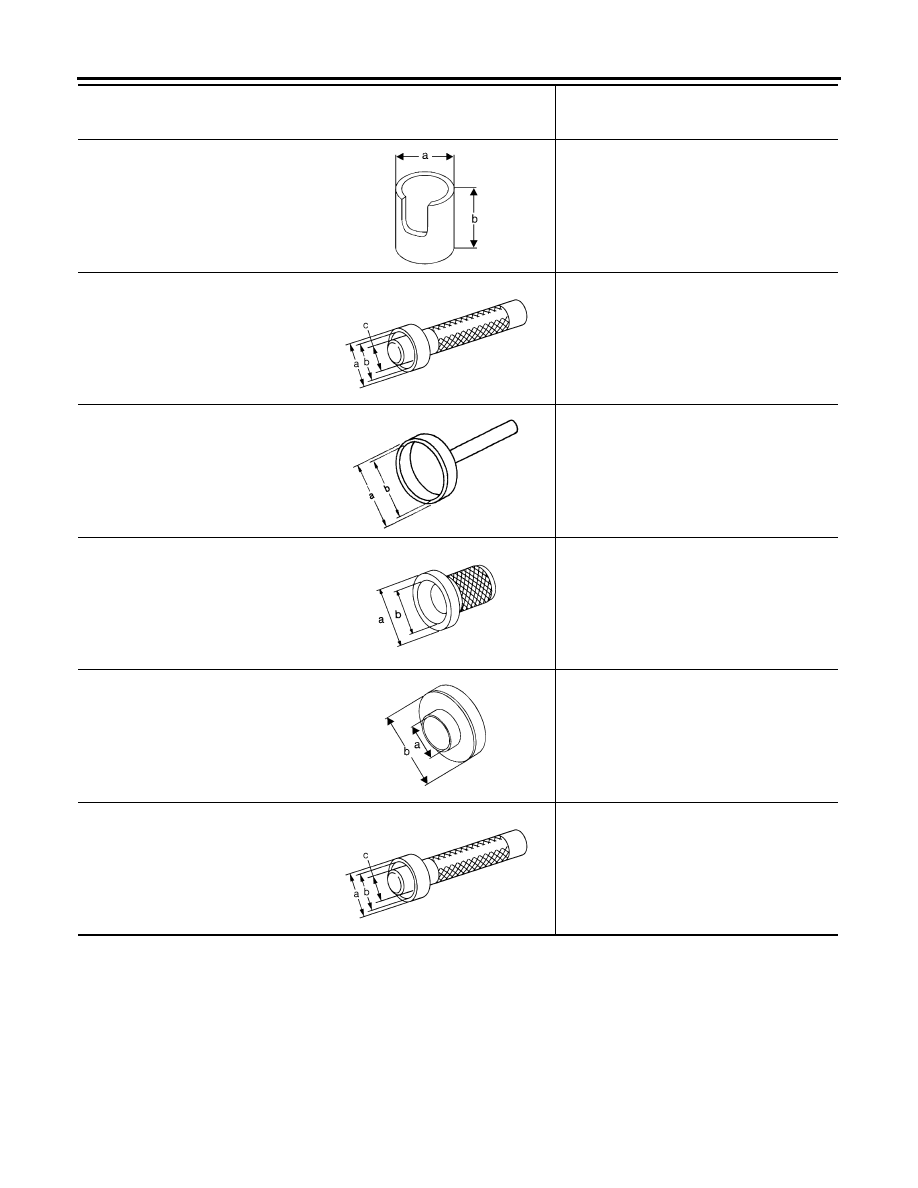

TF-10

[ATX14B]

PREPARATION

2007 Pathfinder

KV31103300
(

—

)

Drift

●

Removing press flange snap ring

●

Installing press flange snap ring

●

Installing carrier bearing

a: 76.3 mm (3.004 in) dia.
b: 130 mm (5.12 in)

KV38100300
(J-25523)
Drift

●

Removing mainshaft rear bearing

a: 54 mm (2.13 in) dia.
b: 46 mm (1.81 in) dia.
c: 32 mm (1.26 in) dia.

ST15310000
(J-25640-B)
Drift

●

Installing mainshaft rear bearing

a: 96 mm (3.78 in) dia.
b: 84 mm (3.31 in) dia.

KV40100621
(J-25273)
Drift

●

Installing front drive shaft front bearing

●

Installing front drive shaft rear bearing

a: 76 mm (2.99 in) dia.
b: 69 mm (2.72 in) dia.

ST30032000
(J-26010-01)
Base

●

Installing front drive shaft front bearing

●

Installing front drive shaft rear bearing

a: 38 mm (1.50 in) dia.
b: 80 mm (3.15 in) dia.

ST3322000
(

—

)

Drift

●

Installing needle bearing

a: 37 mm (1.46 in) dia.
b: 31 mm (1.22 in) dia.
c: 22 mm (0.87 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

NT668

ZZA1046D

ZZA0908D

NT086

NT660

ZZA1046D

PREPARATION

TF-11

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2007 Pathfinder

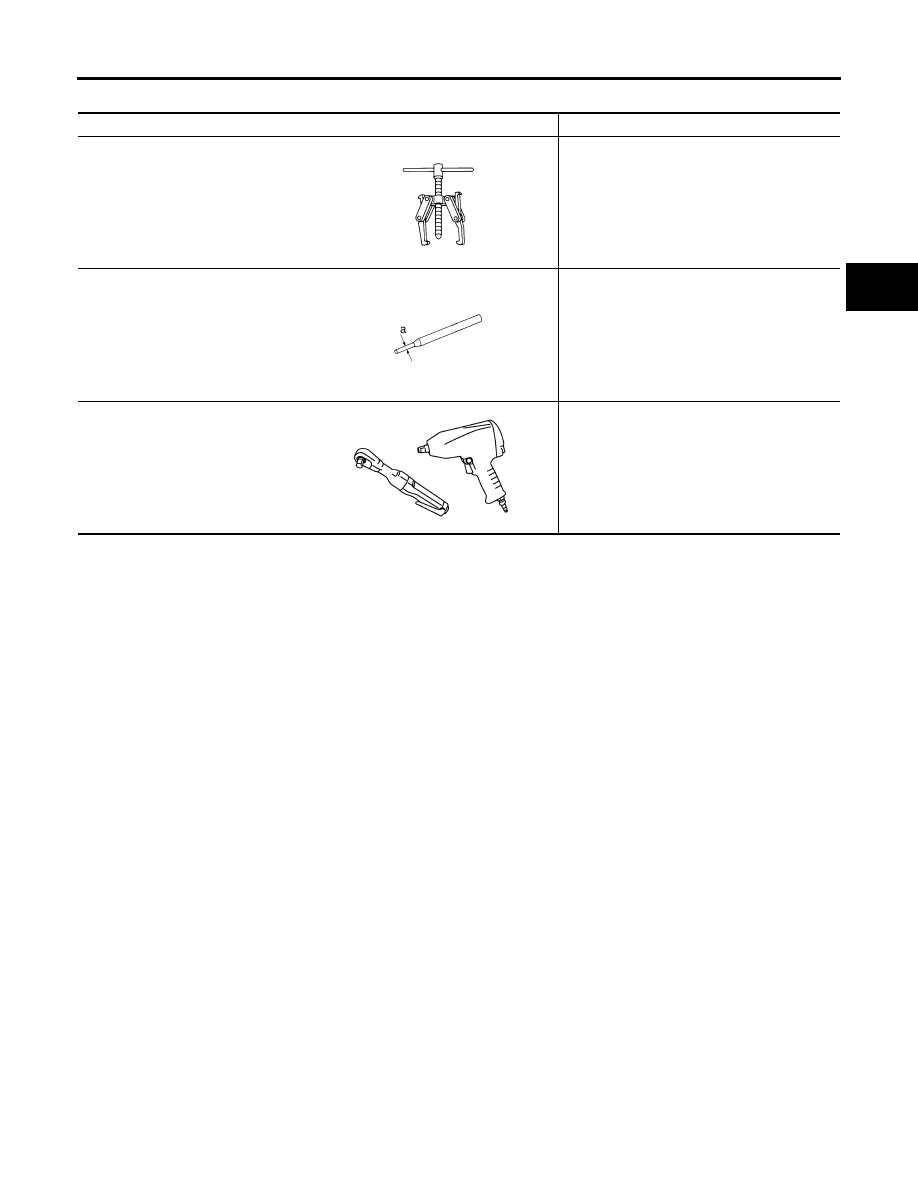

Commercial Service Tools

EDS0035W

Tool name

Description

Puller

●

Removing companion flange

Pin punch

●

Removing retainer pin

●

Installing retainer pin

a: 6 mm (0.24 in) dia.

Power tool

●

Removing transfer case assembly

NT077

NT410

PBIC0190E

TF-12

[ATX14B]

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

2007 Pathfinder

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

EDS0035X

Use the chart below to help you find the cause of the symptom. The numbers indicate the order of the inspec-
tion. If necessary, repair or replace these parts.

Reference page

TF

-1

3

TF

-1

46

TF

-1

6

3

TF

-1

6

3

TF

-1

6

3

SUSPECTED PARTS
(Possible cause)

TR

AN

SF

ER

 FL

UI

D

 (

L

eve

l l

o

w)

TR

AN

SF

ER

 FL

UI

D

 (

W

ro

n

g

)

TR

AN

SF

ER

 FL

UI

D

 (

L

eve

l t

o

o h

igh

)

LI

Q

U

ID

 G

A

S

K

E

T

 (

D

am

ag

ed

)

O

-R

IN

G

 (

W

or

n o

r da

m

a

ge

d)

O

IL

 S

EAL

 (

W

or

n

 or

 dam

ag

ed)

SH

IF

T

 FO

R

K

 (

W

or

n

 or

 da

m

a

g

e

d

)

G

E

AR

 (

W

or

n

 or

 dam

ag

ed)

BE

AR

IN

G

 (

W

or

n

 or

 dam

ag

ed

)

Symptom

Noise

1

2

3

3

Transfer fluid leakage

3

1

2

2

2

Hard to shift or will not shift

1

1

2

TRANSFER FLUID

TF-13

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2007 Pathfinder

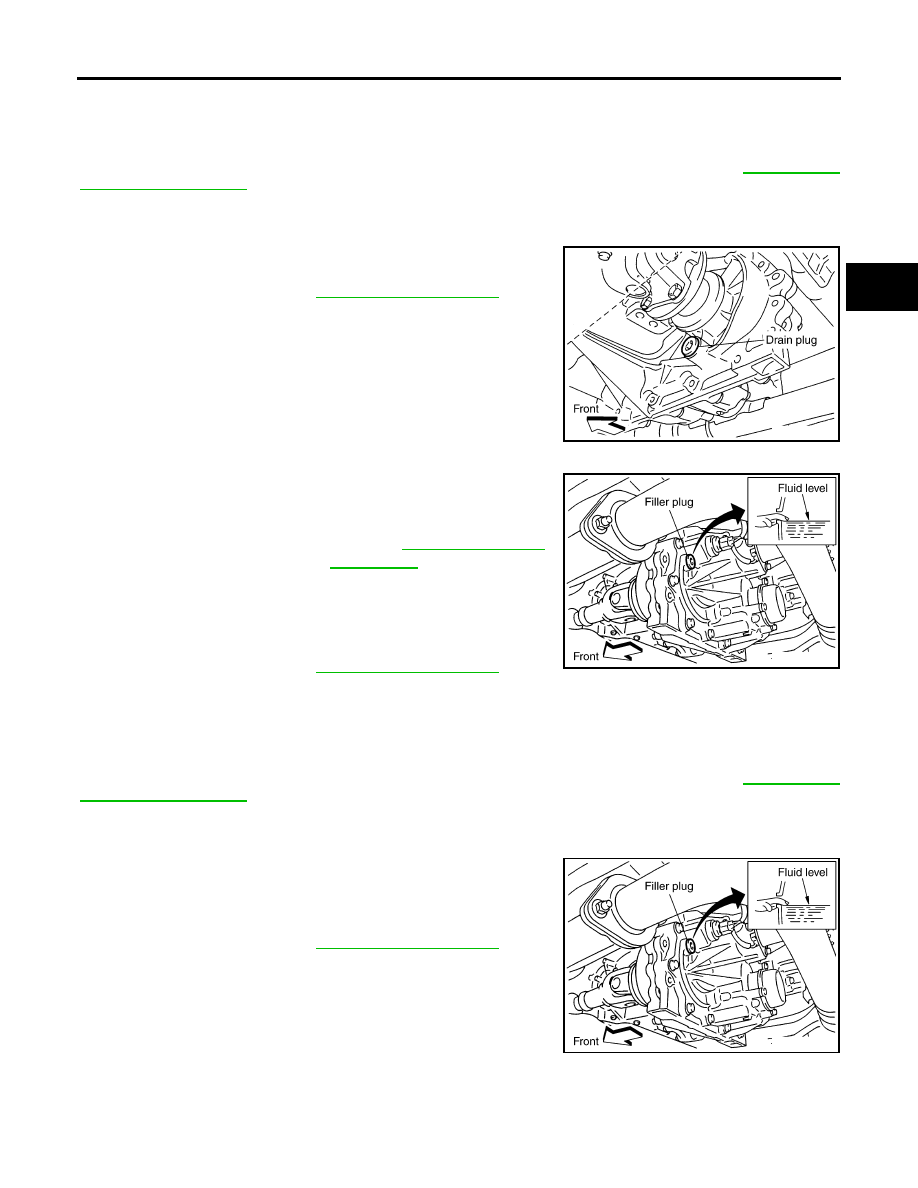

TRANSFER FLUID

PFP:31001

Replacement

EDS0035Y

CAUTION:

If using the vehicle for towing, the transfer fluid must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

 .

DRAINING

1.

Stop engine.

2.

Remove the drain plug and gasket and drain the fluid.

3.

Install the drain plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

 .

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket.

2.

Fill the transfer with new fluid until the fluid level reaches the
specified limit near the filler plug hole.

CAUTION:

Carefully fill fluid. (Fill up for approx. 3 minutes.)

3.

Leave the vehicle for 3 minutes, and check fluid level again.

4.

Install the filler plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

 .

CAUTION:

Do not reuse gasket.

Inspection

EDS0035Z

CAUTION:

If using the vehicle for towing, the transfer fluid must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

 .

FLUID LEAKAGE AND FLUID LEVEL

1.

Make sure that fluid is not leaking from the transfer assembly or around it.

2.

Check fluid level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking fluid level.

3.

Install the filler plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

 .

CAUTION:

Do not reuse gasket.

SDIA3208E

Fluid grade and capacity

: Refer to

MA-11, "Fluids and

Lubricants"

 .

SDIA3209E

SDIA3209E

TF-14

[ATX14B]

ALL-MODE 4WD SYSTEM

2007 Pathfinder

ALL-MODE 4WD SYSTEM

PFP:00000

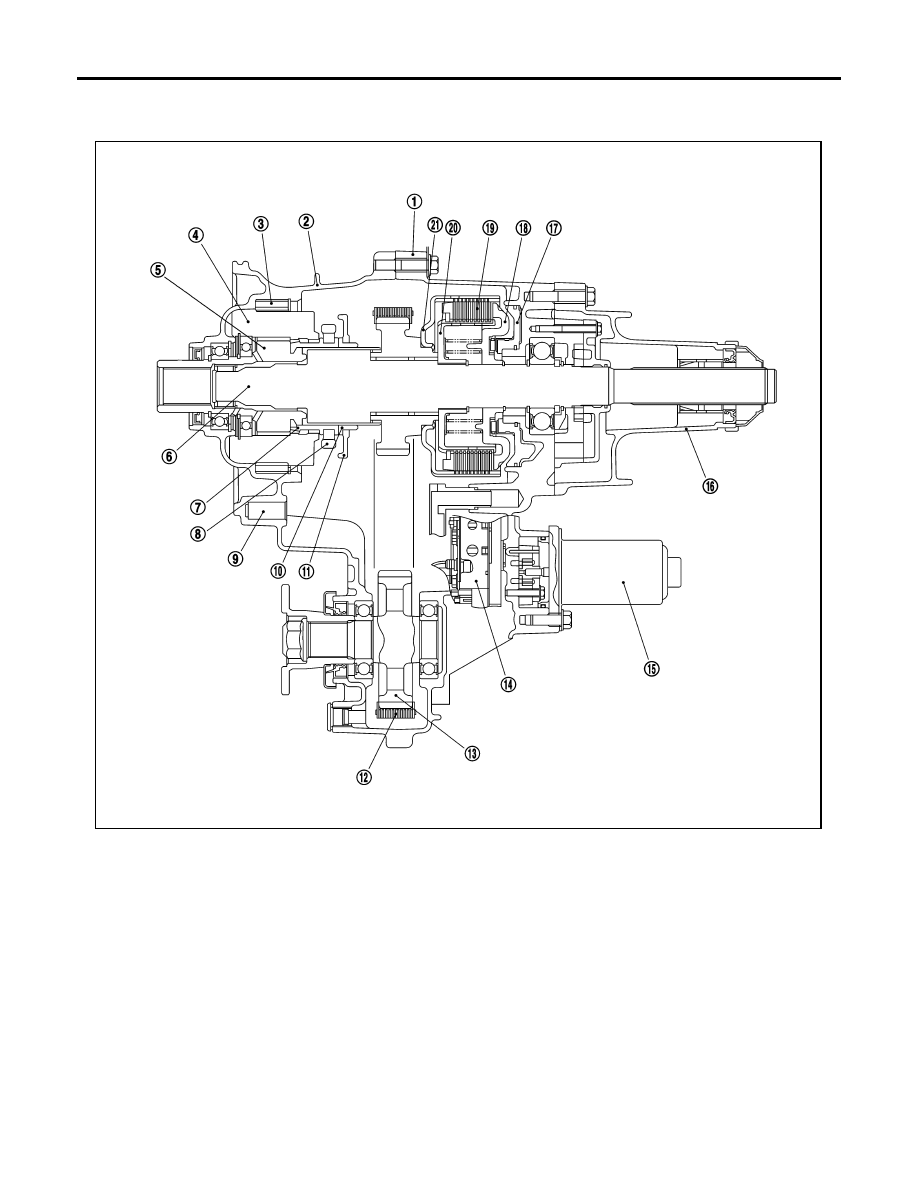

Cross-section View

EDS00360

1.

Center case

2.

Front case

3.

Internal gear

4.

Planetary carrier assembly

5.

Sun gear assembly

6.

Main shaft

7.

L-H sleeve

8.

L-H fork

9.

Shift rod

10. 2-4 sleeve

11.

2-4 fork

12. Drive chain

13. Front drive shaft

14. Control valve assembly

15. Transfer motor

16. Rear case

17. Clutch piston

18. Press flange

19. Multiple disc clutch

20. Clutch hub assembly

21. Clutch drum assembly

WDIA0202E

ALL-MODE 4WD SYSTEM

TF-15

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2007 Pathfinder

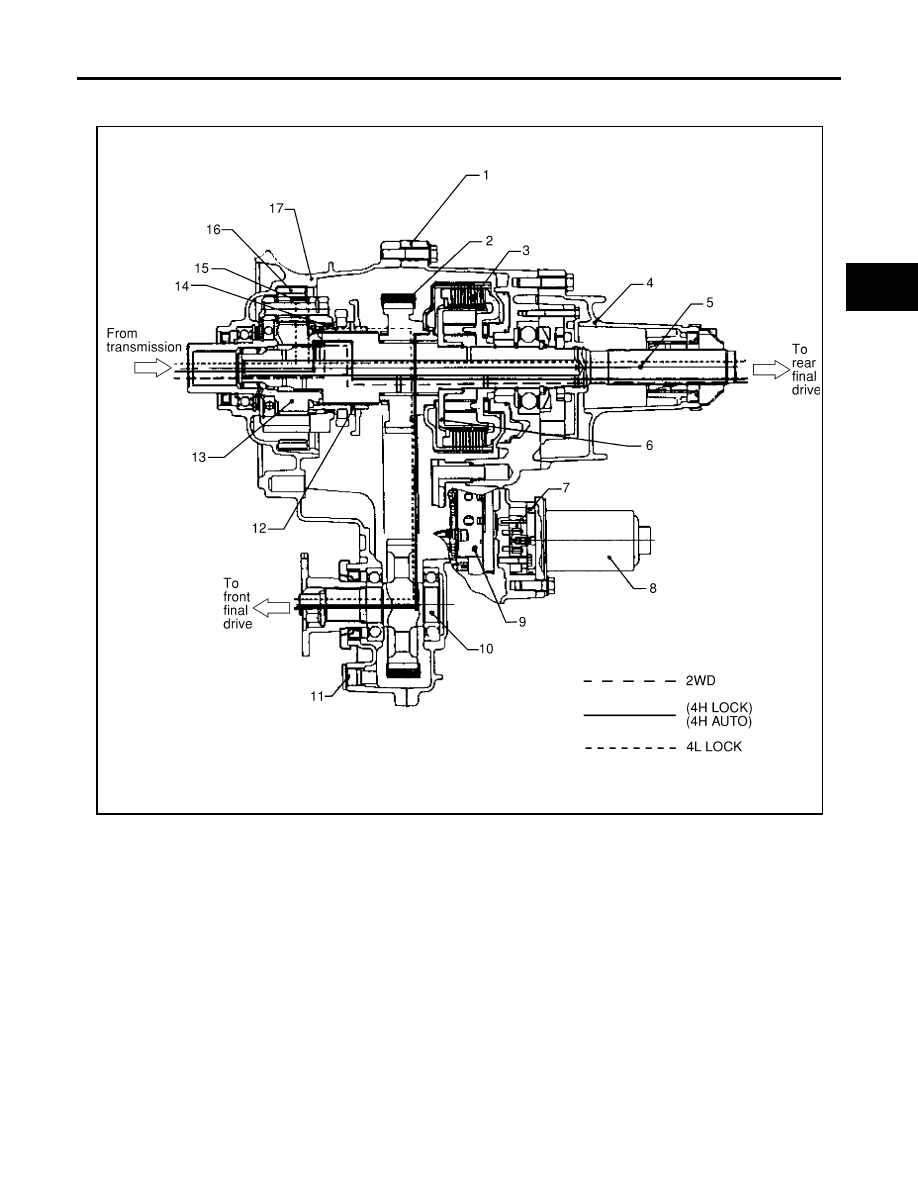

Power Transfer

EDS00361

POWER TRANSFER DIAGRAM

1.

Center case

2.

Chain

3.

Multiple disc clutch

4.

Rear case

5.

Mainshaft

6.

Clutch hub assembly

7.

Sub oil pump

8.

Transfer motor

9.

Control valve

10. Front drive shaft

11.

Drain plug

12. 2-4 sleeve

13. Sun gear assembly

14. L-H sleeve

15. Planetary carrier assembly

16. Internal gear

17. Front case

LDIA0053E

TF-16

[ATX14B]

ALL-MODE 4WD SYSTEM

2007 Pathfinder

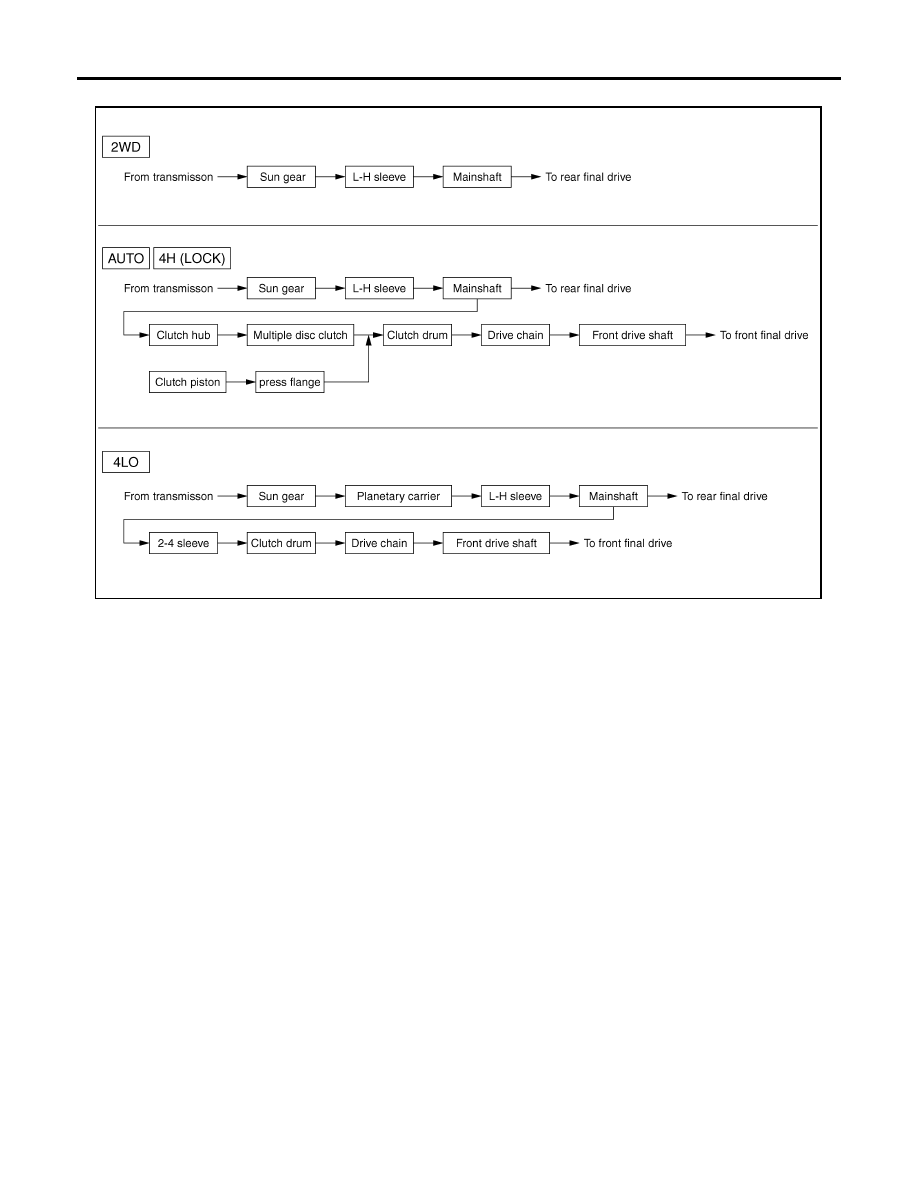

POWER TRANSFER FLOW

SDIA3327E
