Nissan Pathfinder (2007 year). Manual - part 342

HARNESS

PG-59

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

B5

B5

—

: LH side air bag satellite sensor (shield
wire)

D4

B6

W/12

: To D201

B5

B7

—

: Body ground

C4

B8

W/3

: Front door switch LH

B3

B9

Y/12

: Air bag diagnosis sensor unit

C4

B10

Y/2

: Front LH side air bag module

B4

B12

W/3

: Seat belt buckle switch LH

D5

B14

Y/2

: Front LH seat belt pre-tensioner

C5

B15

Y/2

: LH side air bag (satellite) sensor

F3

B18

W/3

: Rear door switch LH

G2

B19

—

: Body ground

G3

B35

W/6

: Rear combination lamp LH

B4

B37

W/16

: To P1

B2

B38

Y/2

: LH side front curtain air bag module

A4

B40

W/8

: To E34

B5

B42

W/2

: To E36

G1

B43

W/8

: To D401

G2

B48

W/6

: To D402

F2

B54

Y/2

: LH side rear curtain air bag module

A5

B69

SMJ

: To M40

E3

B72

W/8

: Subwoofer (with BOSE audio system)

B3

B73

B/6

: Yaw rate/side/decel G sensor

C4

B74

GR/8

: BOSE speaker amp.

C4

B75

B/24

: BOSE speaker amp.

C1

B76

W/16

: Video monitor

B4

B77

W/16

: Video monitor

B4

B78

Y/2

: To B157

G2

B79

W/4

: Fuel lid door lock actuator

B2

B80

W/2

: Vanity lamp LH

A1

B81

W/2

: Vanity lamp RH

A1

B82

Y/2

: RH side front curtain air bag module

B2

B83

B/10

: Sunroof motor assembly

PG-60

HARNESS

2007 Pathfinder

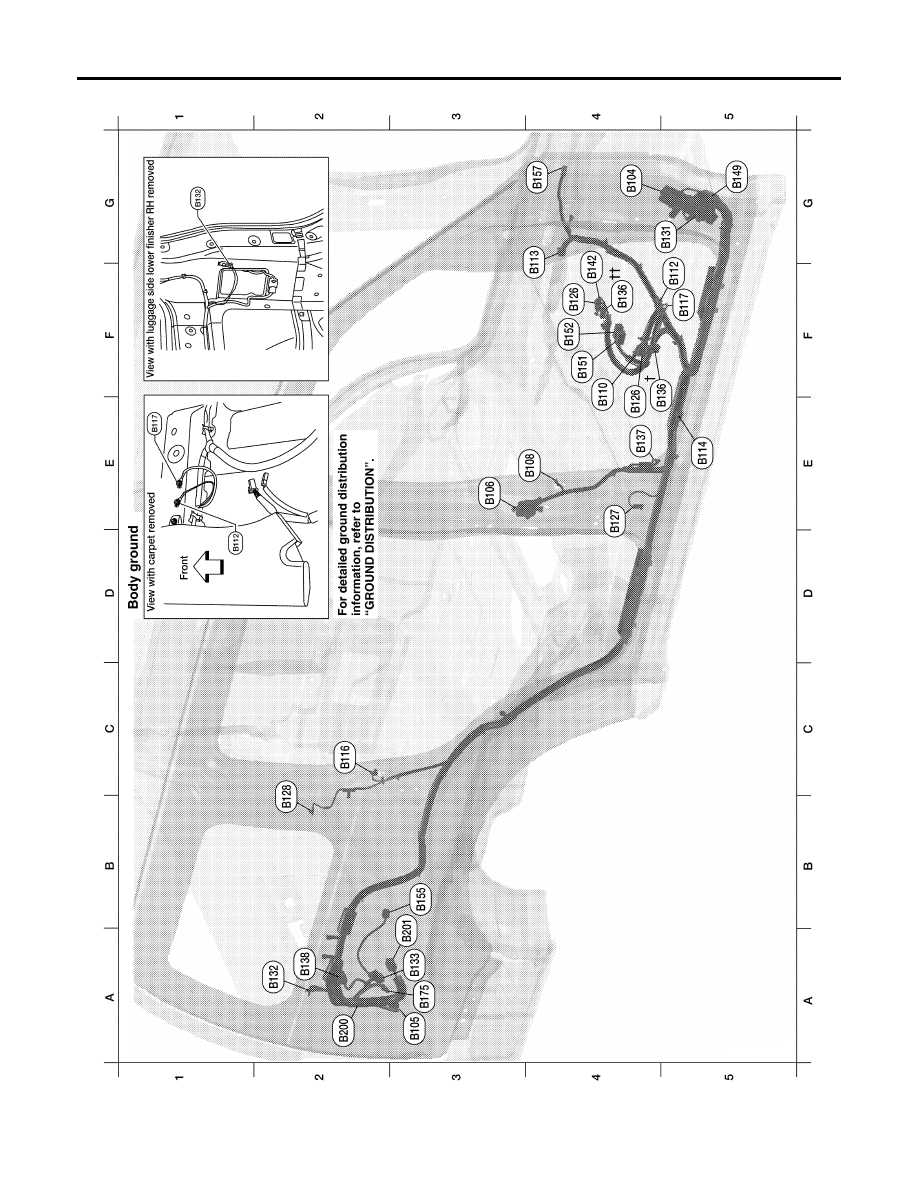

BODY NO. 2 HARNESS

WKIA5732E

HARNESS

PG-61

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

G4

B104

W/2

: To E51

A3

B105

W/6

: Rear combination lamp RH

E3

B106

W/12

: To D301

E4

B108

W/3

: Front door switch RH

F4

B110

W/3

: Seat belt buckle switch RH

F5

B112

—

: RH side air bad satellite sensor (shield wire)

G3

B113

Y/12

: Air bag diagnosis sensor unit

E5

B114

Y/2

: RH side air bag (satellite) sensor

C2

B116

W/3

: Rear door switch RH

F5

B117

—

: Body ground

F4

B126

Y/2

: Front RH side air bag module

E4

B127

Y/2

: Front RH seat belt pre-tensioner

B2

B128

Y/2

: RH side rear curtain air bag module

G5

B131

W/2

: To M162

A2

B132

—

: Body ground

A3

B133

W/4

: Rear blower motor resistor

F4

†B136

W/16

: To P151 (with power seat)

F4

††B136

W/8

: To P151 (without power seat)

E4

B137

B/3

: Belt tension sensor

A2

B138

B/2

: Rear cargo power socket

F4

B142

W/4

: To M83

G5

B149

SMJ

: To M36

F4

B151

W/40

: NAVI control unit (with NAVI)

F4

B152

W/32

: NAVI control unit (with NAVI)

B3

B155

B/6

: Air mix door motor (rear)

G4

B157

Y/2

: To B78

A3

B175

W/2

: To B200

Rear blower motor sub-harness

A2

B200

W/2

: To B175

B3

B201

B/2

: Rear blower motor

PG-62

HARNESS

2007 Pathfinder

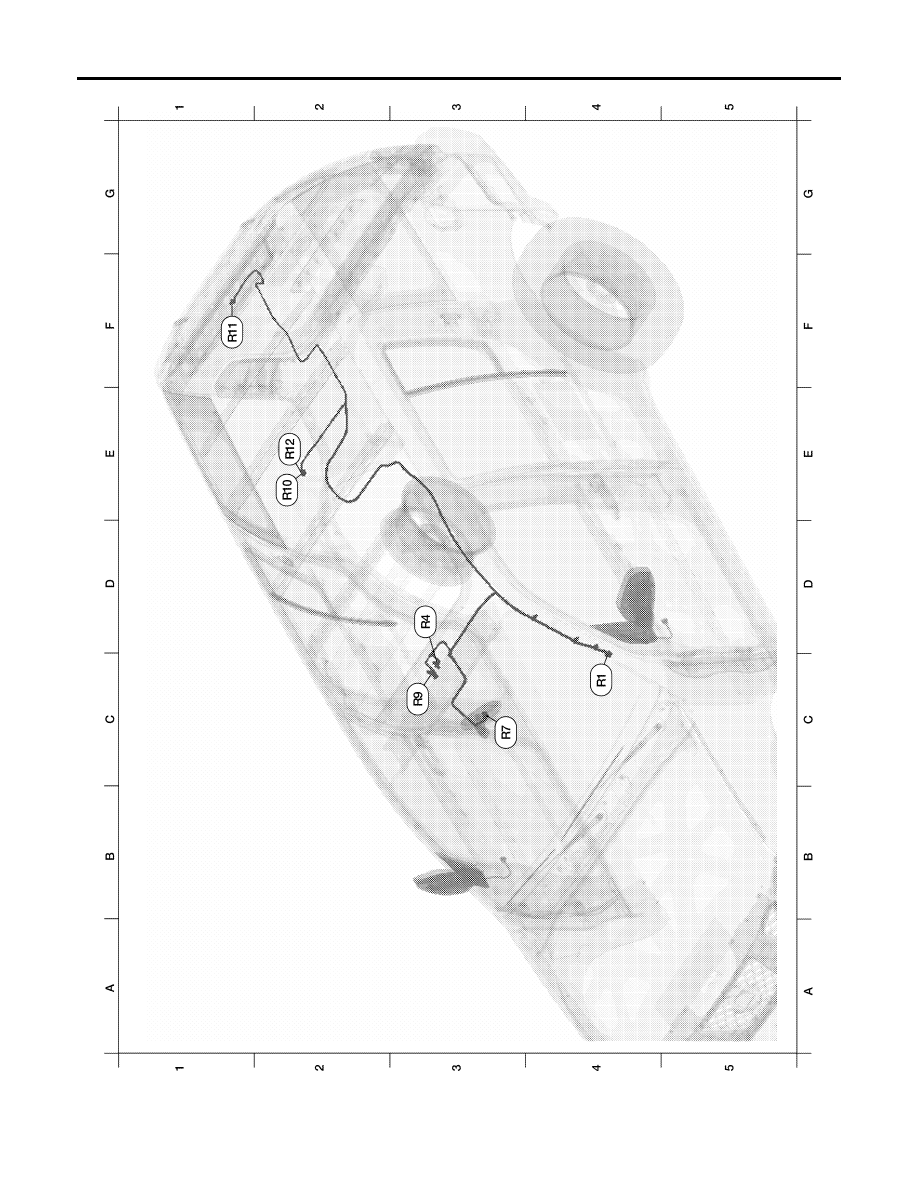

ROOM LAMP HARNESS

LKIA0623E

HARNESS

PG-63

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

C4

R1

W/12

: To M1

D3

R4

W/3

: Sunroof switch

C3

R7

W/7

: Auto anti-dazzling inside mirror
  (without HOMELINK® universal
  transceiver)

C3

R7

B/10

: Auto day/night inside mirror (with
  HOMELINK® universal transceiver)

C3

R9

W/3

: Front room/map lamp assembly

E2

R10

W/3

: Personal lamp 2nd row

F1

R11

W/2

: Cargo lamp

E2

R12

W/3

: Room lamp 2nd row

PG-64

HARNESS

2007 Pathfinder

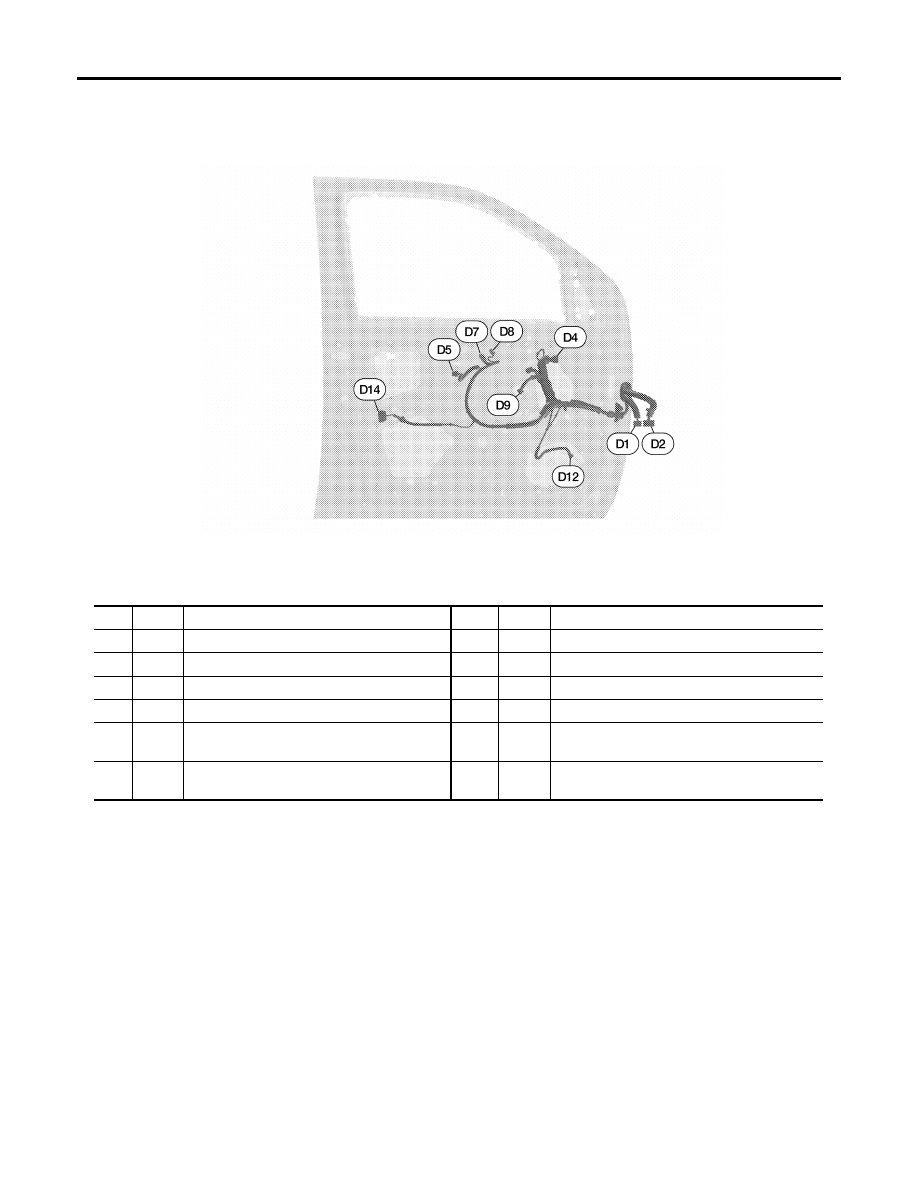

FRONT DOOR LH HARNESS

WKIA5184E

D1

W/24

: To M9

D9

B/6

: Front power window motor LH

D2

W/16

: To M8

D12

W/2

: Tweeter LH

D4

B/10

: Door mirror LH (with heated mirrors)

D14

GR/6

: Front door lock assembly LH

D4

B/3

: Door mirror LH (without heated mirrors)

D5

W/8

: Seat memory switch

D7

W/16

: Main power window and door lock/unlock
   switch

D8

W/3

: Main power window and door lock/unlock
   switch

HARNESS

PG-65

C

D

E

F

G

H

I

J

L

M

A

B

PG

2007 Pathfinder

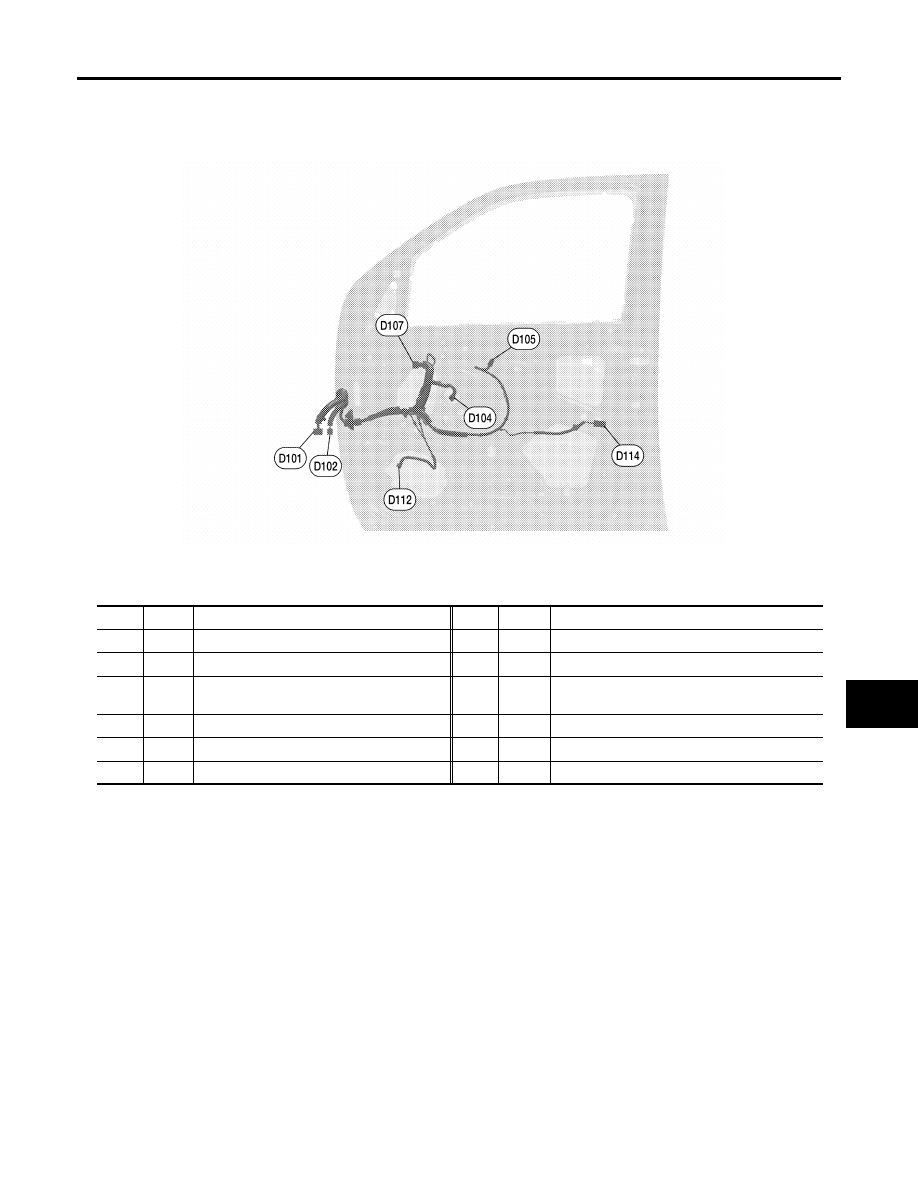

FRONT DOOR RH HARNESS

WKIA5185E

D101

W/12

: To M75

D107

B/10

: Door mirror RH (with heated mirrors)

D102

W/16

: To M74

D112

W/2

: Front door speaker RH

D104

B/6

: Front power window motor RH

D114

W/2

: Front door lock actuator RH

D105

W/12

: Power window and door lock/unlock
   switch RH

D107

B/3

: Door mirror RH (without heated mirrors)

PG-66

HARNESS

2007 Pathfinder

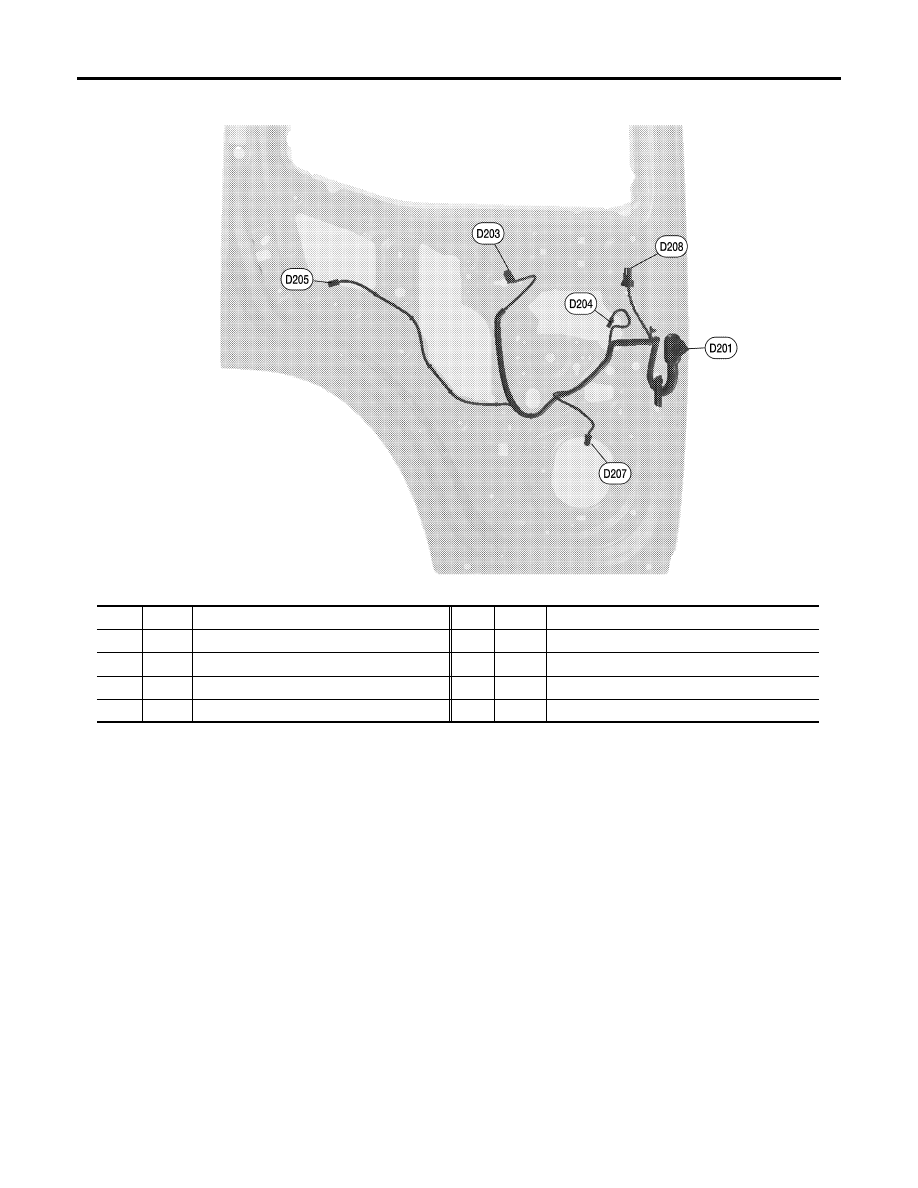

REAR DOOR LH HARNESS

LKIA0850E

D201

W/12

: To B6

D207

W/2

: Rear door speaker LH (without BOSE)

D203

W/8

: Rear power window switch LH

D207

BR/2

: Rear door speaker LH (with BOSE)

D204

B/2

: Rear power window motor LH

D208

BR/2

: Rear door tweeter LH

D205

W/2

: Rear door lock actuator LH
