INTERIOR ROOM LAMP

LT-113

C

D

E

F

G

H

I

J

L

M

A

B

LT

2007 Pathfinder

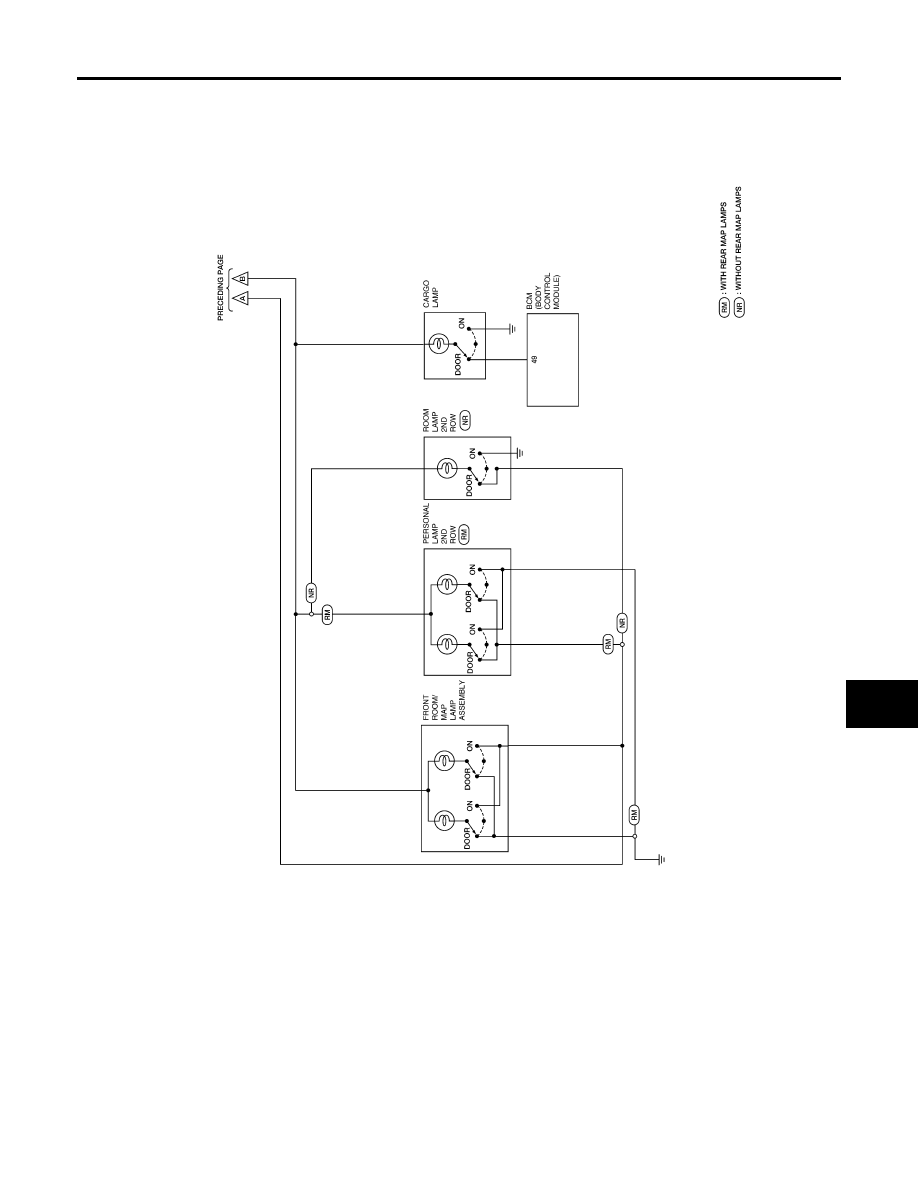

WKWA3092E

LT-114

INTERIOR ROOM LAMP

2007 Pathfinder

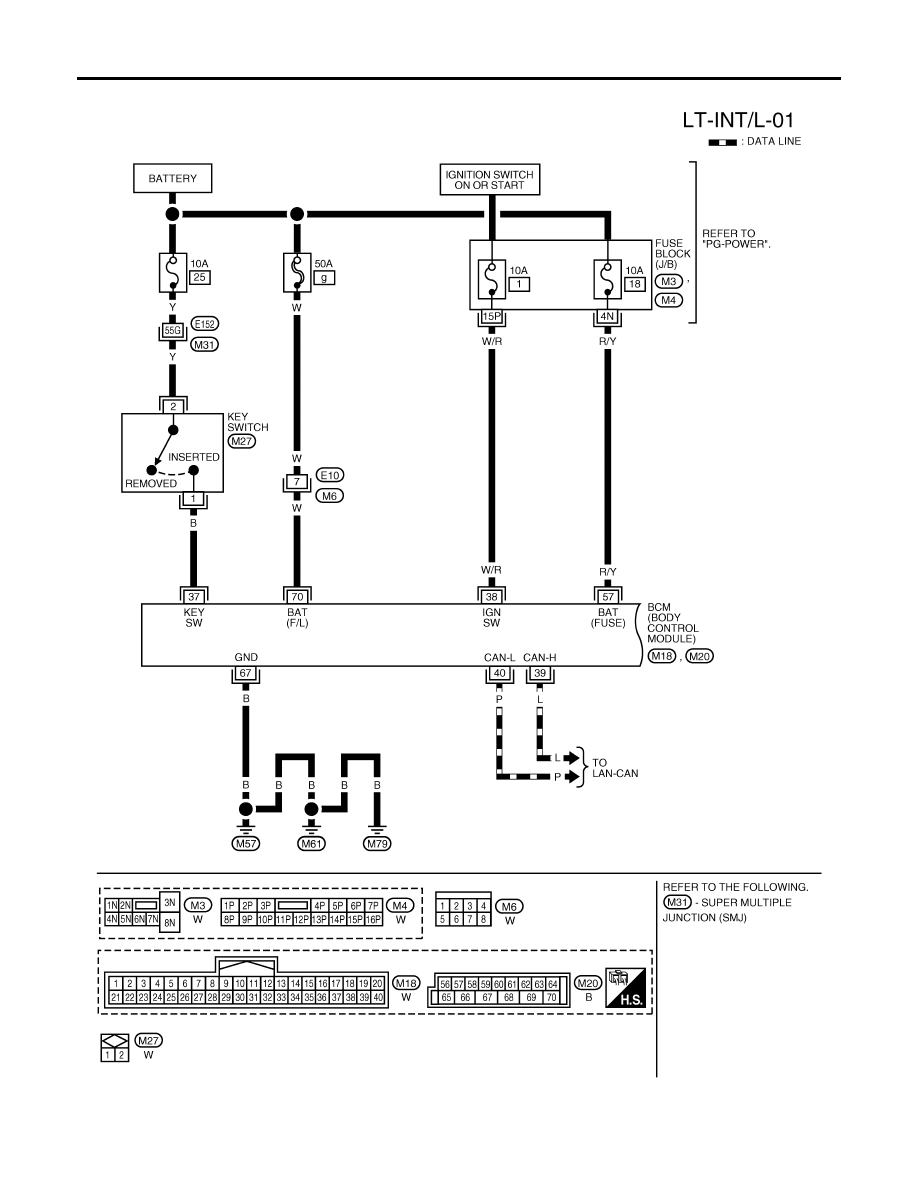

Wiring Diagram — INT/L —

EKS00FXB

WKWA4238E

INTERIOR ROOM LAMP

LT-115

C

D

E

F

G

H

I

J

L

M

A

B

LT

2007 Pathfinder

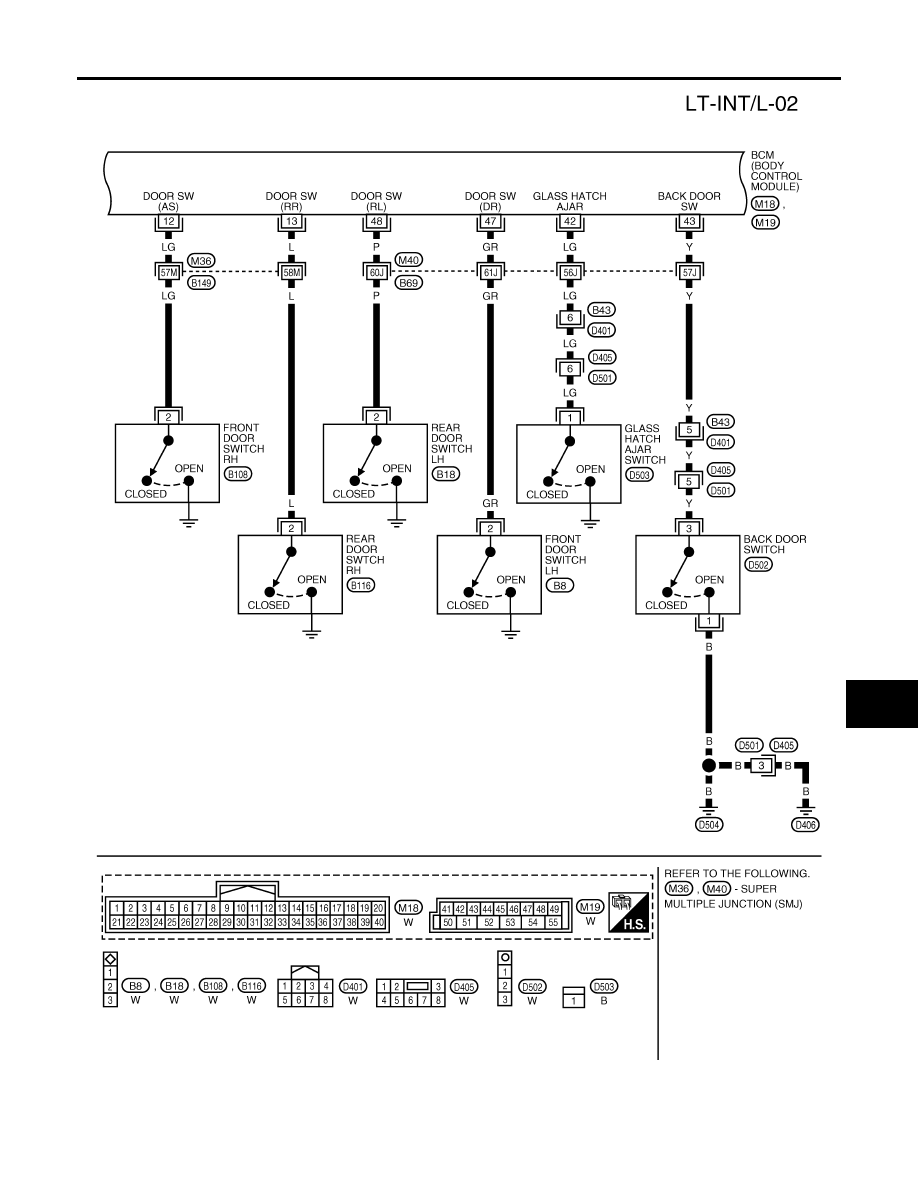

WKWA4343E

LT-116

INTERIOR ROOM LAMP

2007 Pathfinder

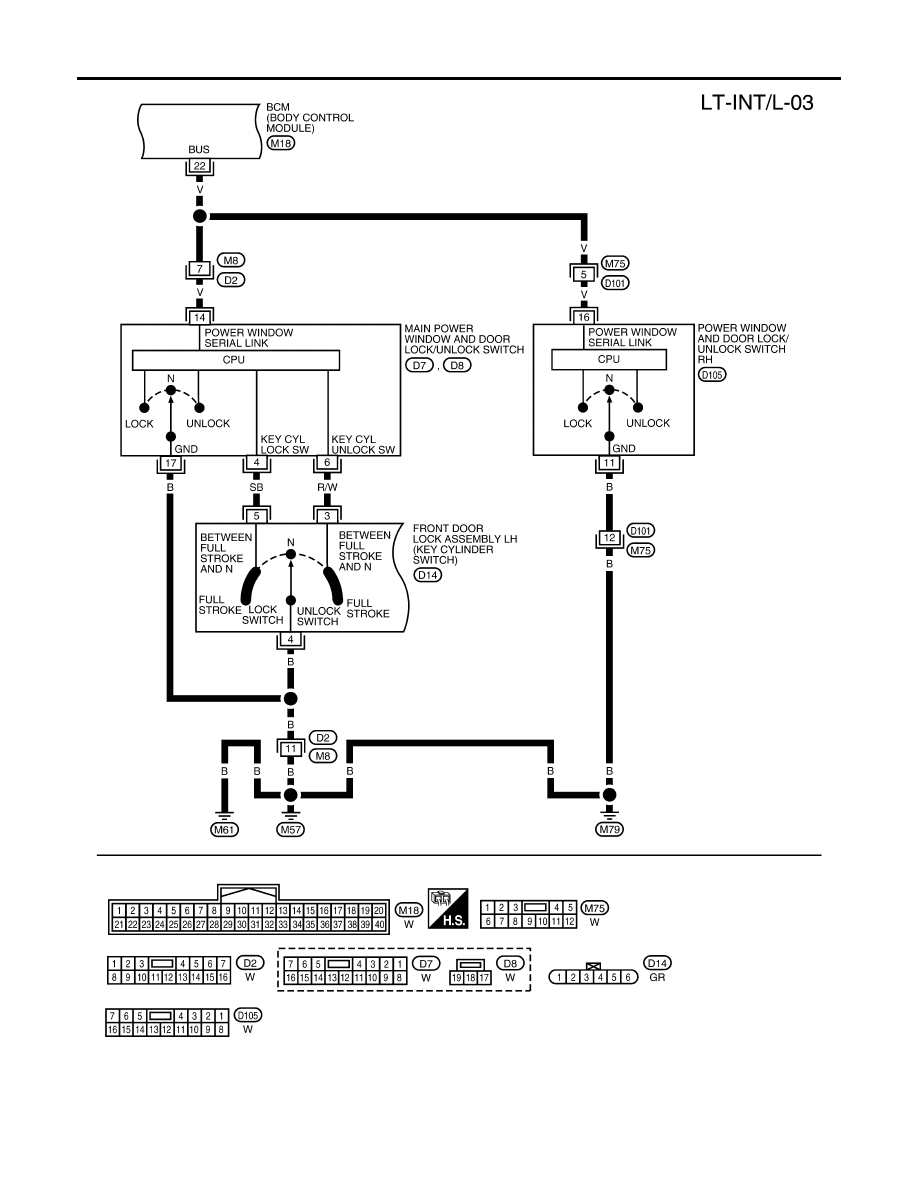

WKWA5348E

INTERIOR ROOM LAMP

LT-117

C

D

E

F

G

H

I

J

L

M

A

B

LT

2007 Pathfinder

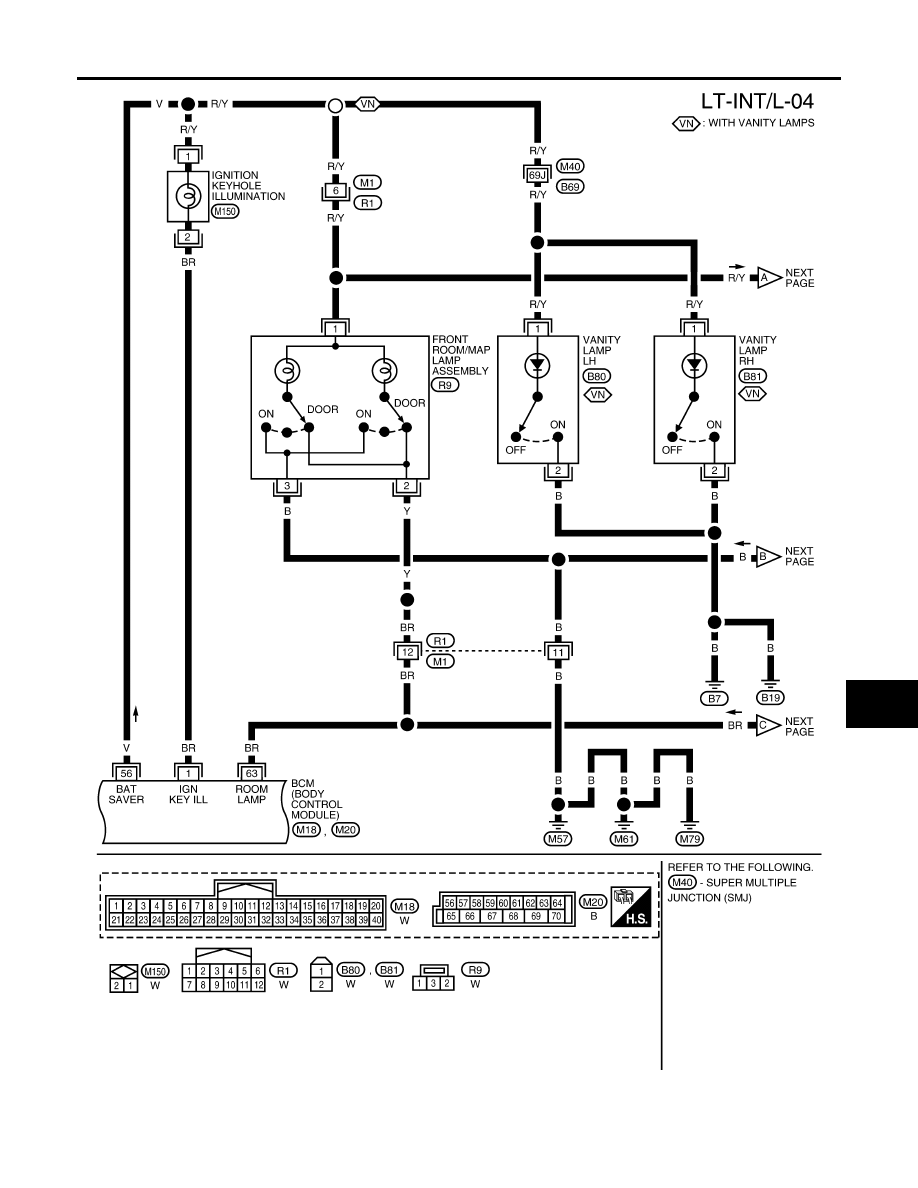

WKWA5349E

LT-118

INTERIOR ROOM LAMP

2007 Pathfinder

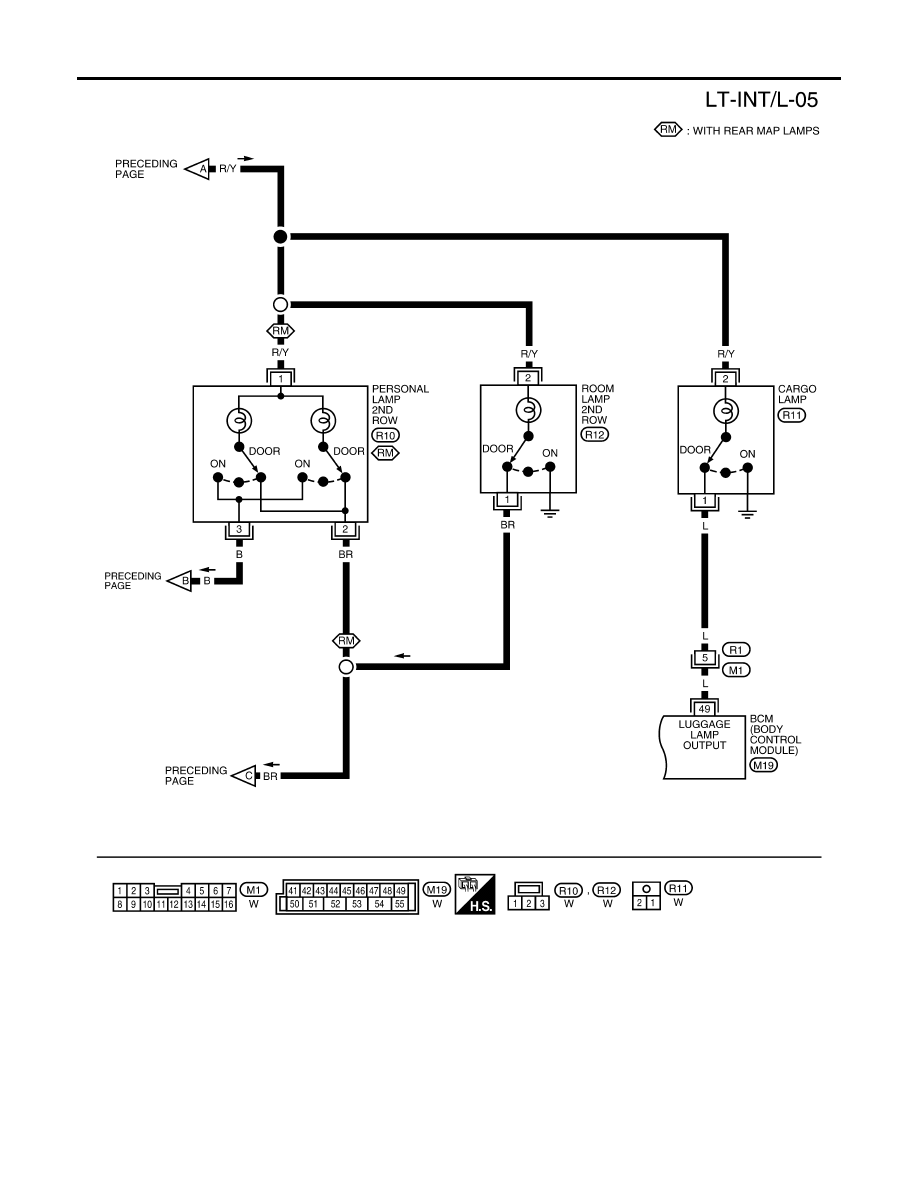

WKWA3094E

INTERIOR ROOM LAMP

LT-119

C

D

E

F

G

H

I

J

L

M

A

B

LT

2007 Pathfinder

Terminals and Reference Values for BCM

EKS00FXC

Refer to

LT-12, "Terminals and Reference Values for BCM"

 .

How to Proceed With Trouble Diagnosis

EKS00FXD

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

LT-109, "System Description"

 .

3.

Carry out the Preliminary Check. Refer to

LT-119, "Preliminary Check"

 .

4.

Check symptom and repair or replace the cause of malfunction.

5.

Does the interior room lamp operate normally? If YES: GO TO 6. If NO: GO TO 4.

6.

Inspection End.

Preliminary Check

EKS00FXE

INSPECTION FOR POWER SUPPLY AND GROUND CIRCUIT FOR BCM

Refer to

BCS-16, "BCM Power Supply and Ground Circuit Check"

 .

CONSULT-II Function (BCM)

EKS00FXF

Refer to

LT-12, "CONSULT-II Function (BCM)"

 .

CONSULT-II START PROCEDURE

Refer to

GI-38, "CONSULT-II Start Procedure"

 .

WORK SUPPORT
Display Item List

Reference between "MODE" and "TIME" for "TURN ON/OFF".

DATA MONITOR
Display Item List

Item

Description

CONSULT-II

SET I/L D-UNLCK INTCON

The 30 seconds operating function of the interior room lamps and the
ignition keyhole illumination can be selected when front door LH is
released (unlocked).

ON/OFF

ROOM LAMP ON TIME SET

The time in order to escalate illumination can be adjusted when the
interior room lamps and the ignition keyhole illumination is turned on.

MODE 1 - 7

ROOM LAMP OFF TIME SET

The time in order to diminish illumination can be adjusted when the
interior room lamps and the ignition keyhole illumination is turned off.

MODE 1 - 7

MODE

1

2

3

4

5

6

7

Time (sec.)

0.5

1

2

3

4

5

0

Monitored Item

Description

IGN ON SW

Displays "IGN position (ON)/OFF, ACC position (OFF)" judged from the ignition switch sig-
nal.

KEY ON SW

Displays "Key inserted (ON)/key removed (OFF)" status judged from the key switch signal.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

DOOR SW-RR

Indicates [ON/OFF] condition of rear door switch RH.

DOOR SW-RL

Indicates [ON/OFF] condition of rear door switch LH.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

BACK DOOR SW

Indicates [ON/OFF] condition of back door switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

IGN ON SW

Indicates [ON/OFF] condition of ignition switch in ON position.

KEYLESS PANIC

Indicates [ON/OFF] condition of panic signal from keyfob.

KEYLESS UNLOCK

Indicates [ON/OFF] condition of unlock signal from keyfob.

LT-120

INTERIOR ROOM LAMP

2007 Pathfinder

ACTIVE TEST
Display Item List

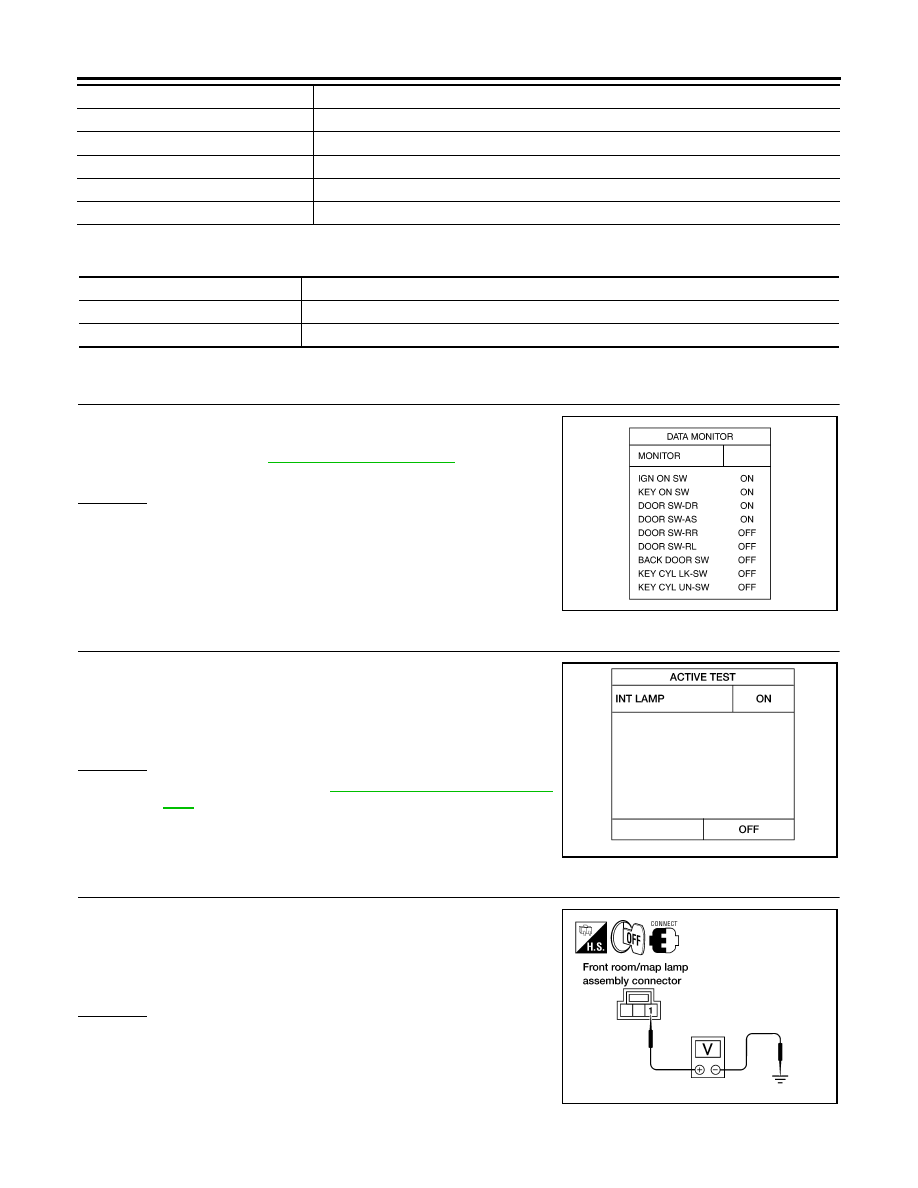

Room/Map Lamp Control Does Not Operate

EKS00FXG

1.

CHECK EACH SWITCH

Select "BCM" on CONSULT-II. With "INT LAMP" data monitor, make
sure switches listed in display item list turn ON-OFF linked with
switch operation. Refer to

LT-119, "Display Item List"

  for switches

and their functions.

OK or NG

OK

>> GO TO 2.

NG

>> Inspect malfunctioning switch system.

2.

ACTIVE TEST

1.

Select "BCM" on CONSULT-II. Select "INT LAMP" active test.

2.

When switch is in DOOR position, use active test to make sure
interior room lamp operates.

OK or NG

OK

>> Replace BCM. Refer to

BCS-25, "Removal and Installa-

tion"

 .

NG

>> GO TO 3.

3.

CHECK INTERIOR ROOM LAMP INPUT

1.

Turn ignition switch OFF.

2.

Check voltage between front room/map lamp assembly harness
connector R9 terminal 1 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 5.

KEYLESS LOCK

Indicates [ON/OFF] condition of lock signal from keyfob.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from door key cylinder switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch.

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from lock/unlock switch.

RKE LCK-UNLCK

Indicates [ON/OFF] condition of lock/unlock signal at the same time from keyfob.

RKE KEEP UNLK

Indicates [ON/OFF] condition of unlock signal from keyfob.

Test item

Description

INT LAMP

Interior room lamp can be operated by any ON-OFF operations.

IGN ILLUM

Ignition keyhole illumination can be operated by ON-OFF operation.

SKIA5930E

Room lamps should turn on.

LKIA0092E

1 - Ground

: Battery voltage should exist.

WKIA3323E
