NAVIGATION SYSTEM

AV-81

C

D

E

F

G

H

I

J

L

M

A

B

AV

2007 Pathfinder

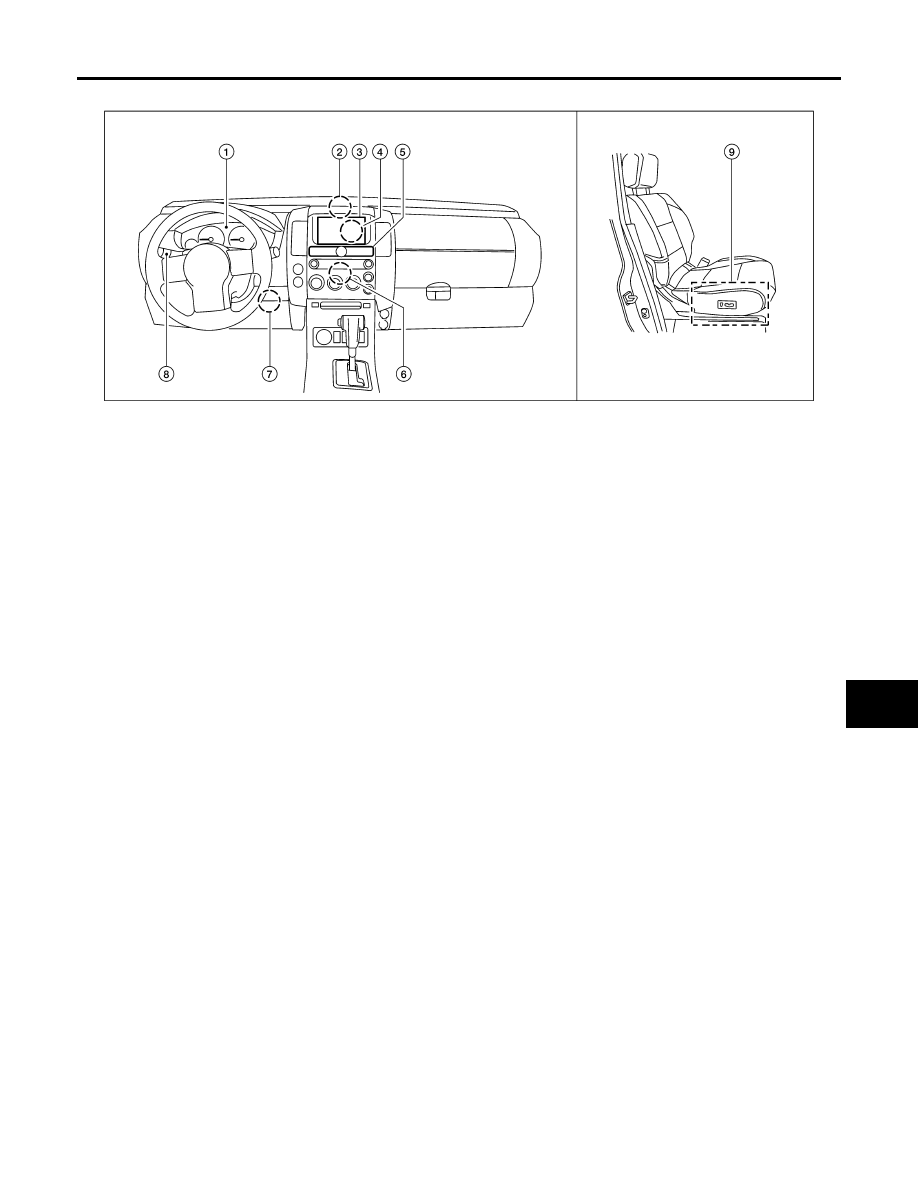

Component Parts Location

EKS00G6F

WKIA4986E

1.

Combination meter
M24

2.

GPS Antenna

3.

Display unit
M93

4.

Display control unit
M94, M95

5.

AV switch
M98

6.

Audio unit
M45

7.

BCM
M18, M20

8.

Combination switch
M28

9.

NAVI control unit
B151, B152, B154
(located under front passenger seat)

AV-82

NAVIGATION SYSTEM

2007 Pathfinder

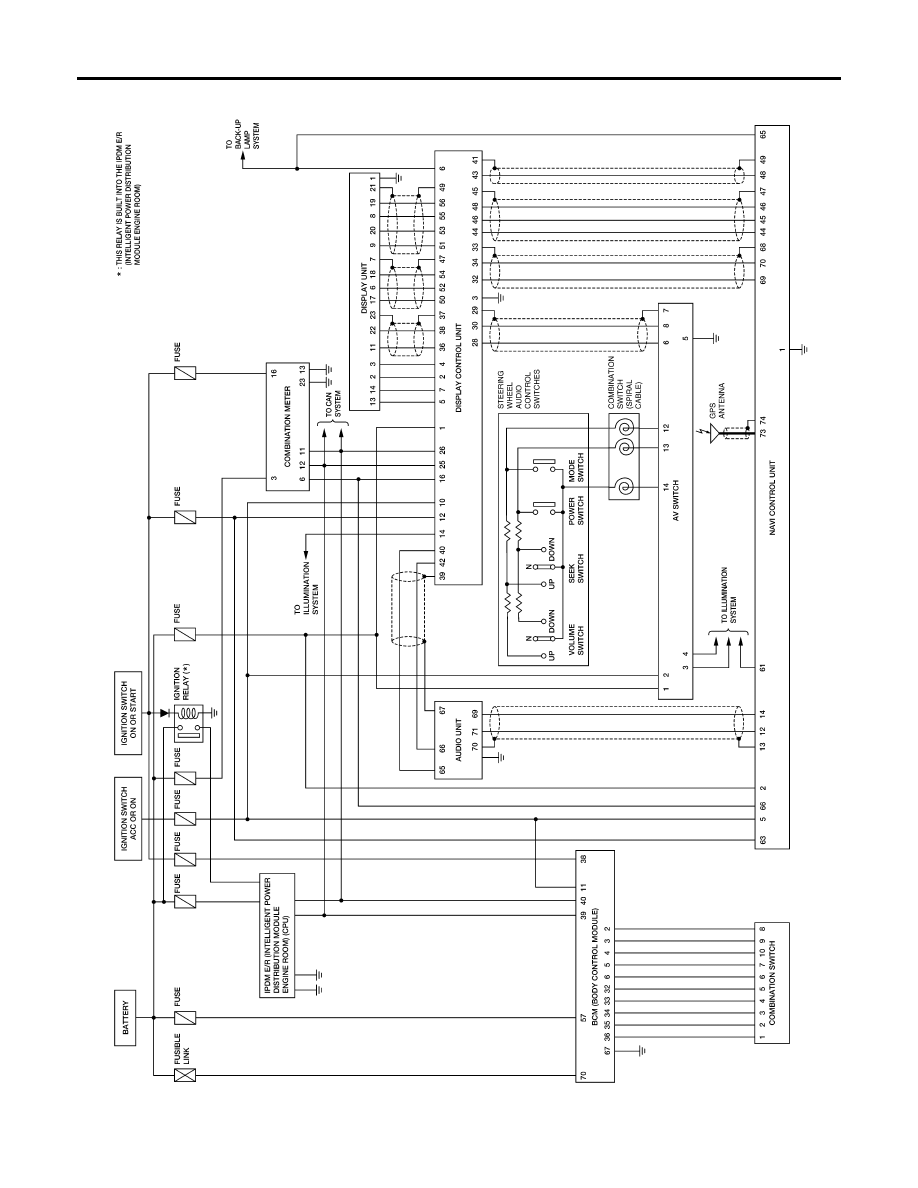

Schematic

EKS00G6G

WKWA5452E

NAVIGATION SYSTEM

AV-83

C

D

E

F

G

H

I

J

L

M

A

B

AV

2007 Pathfinder

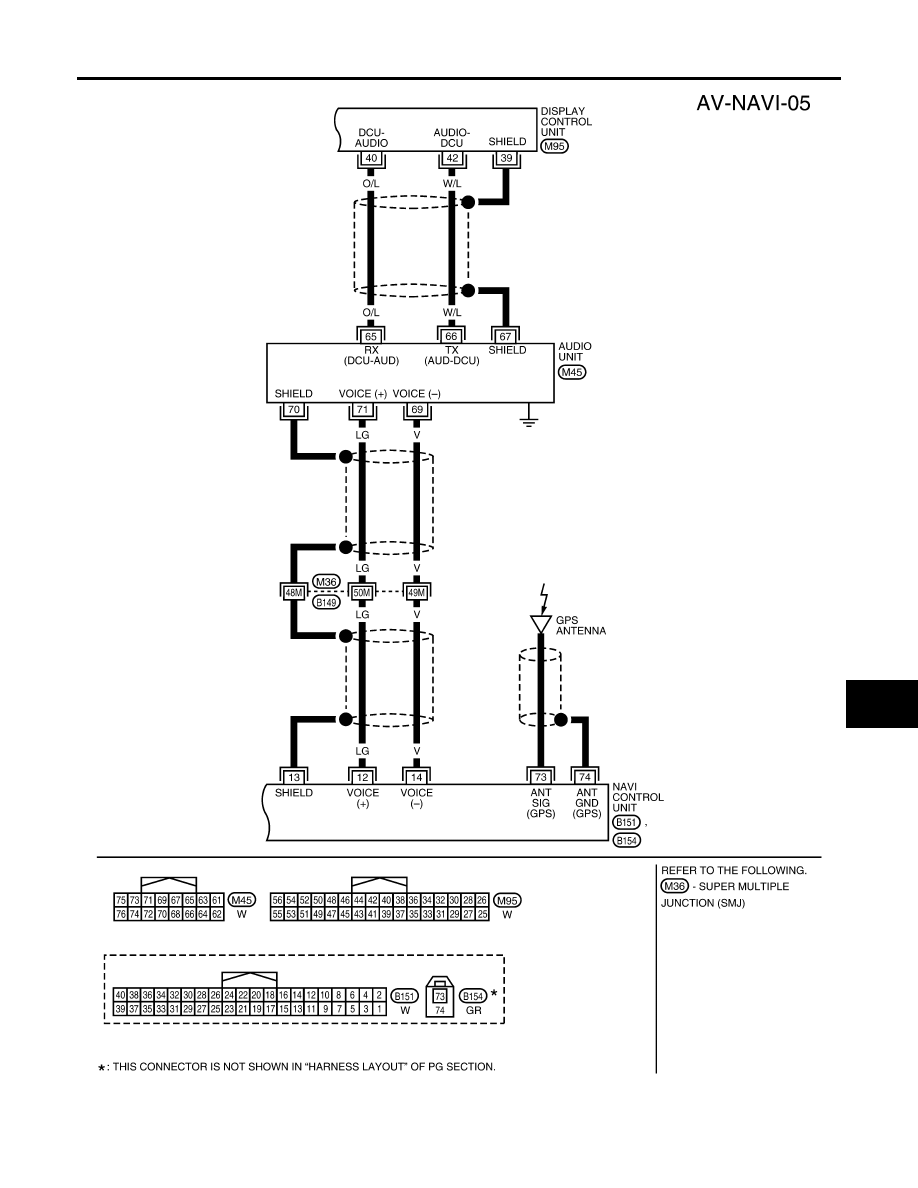

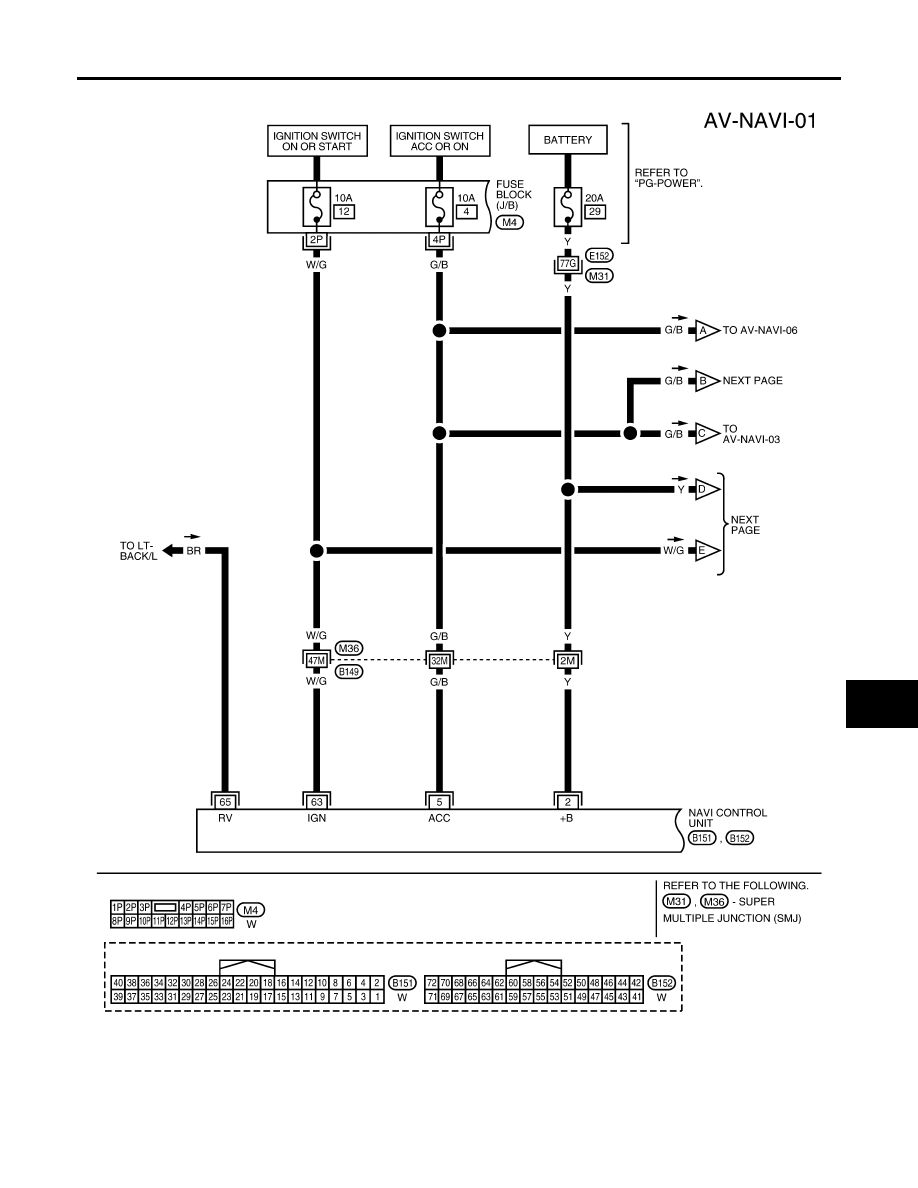

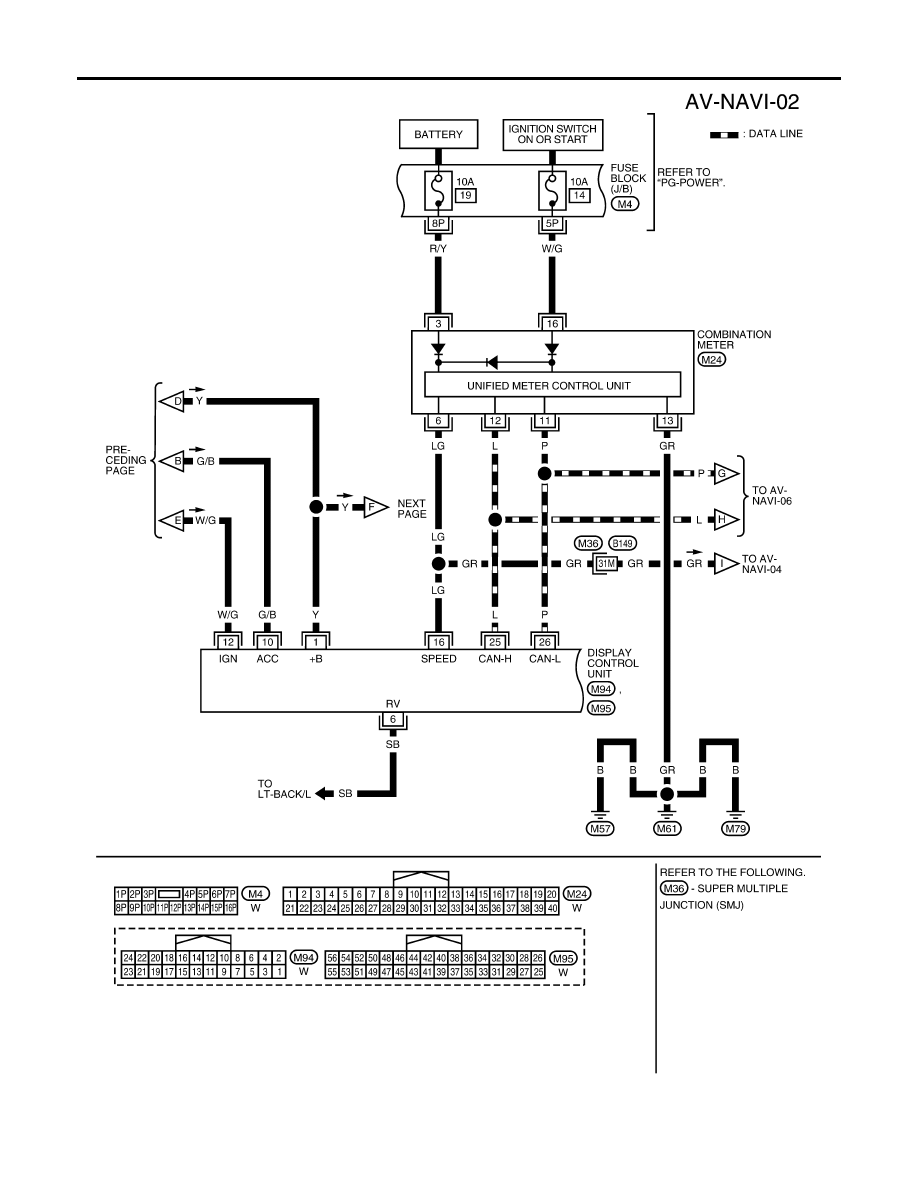

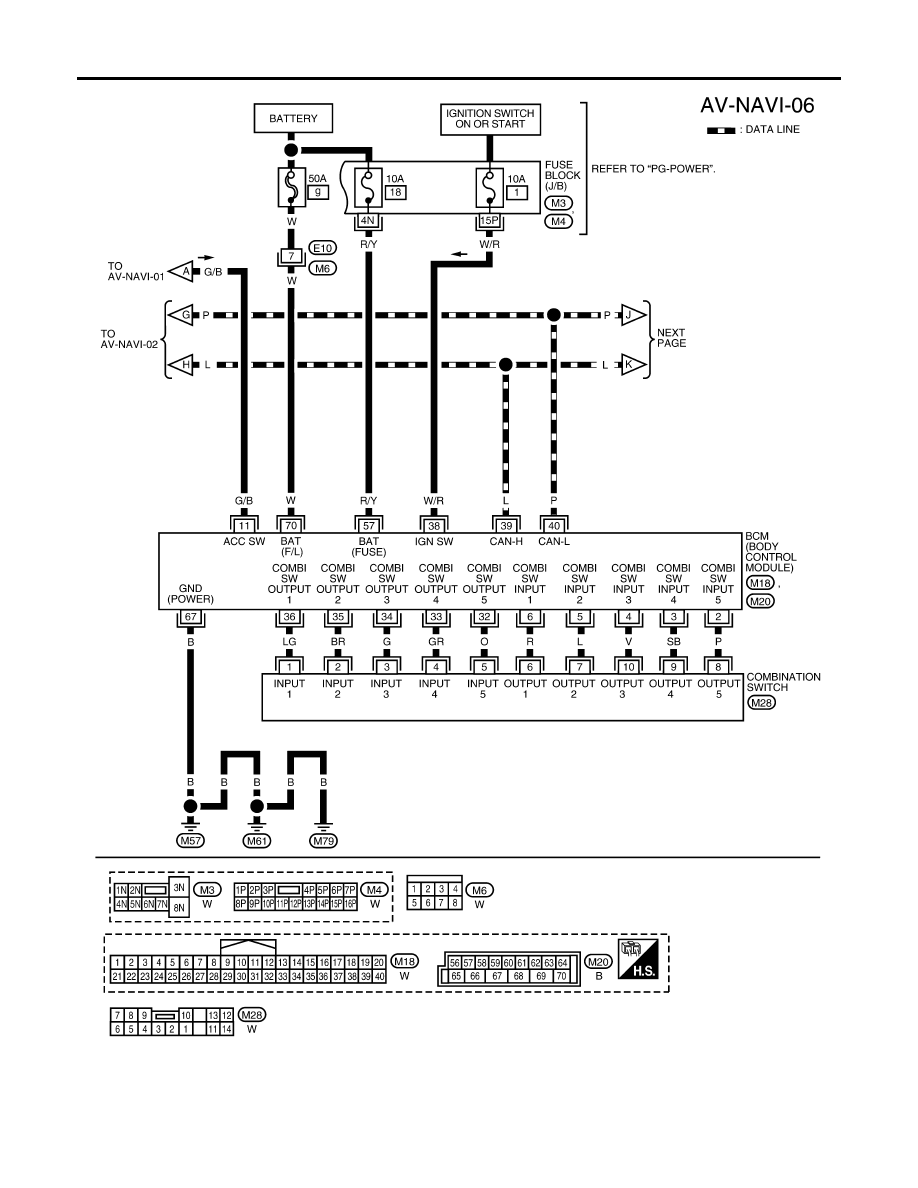

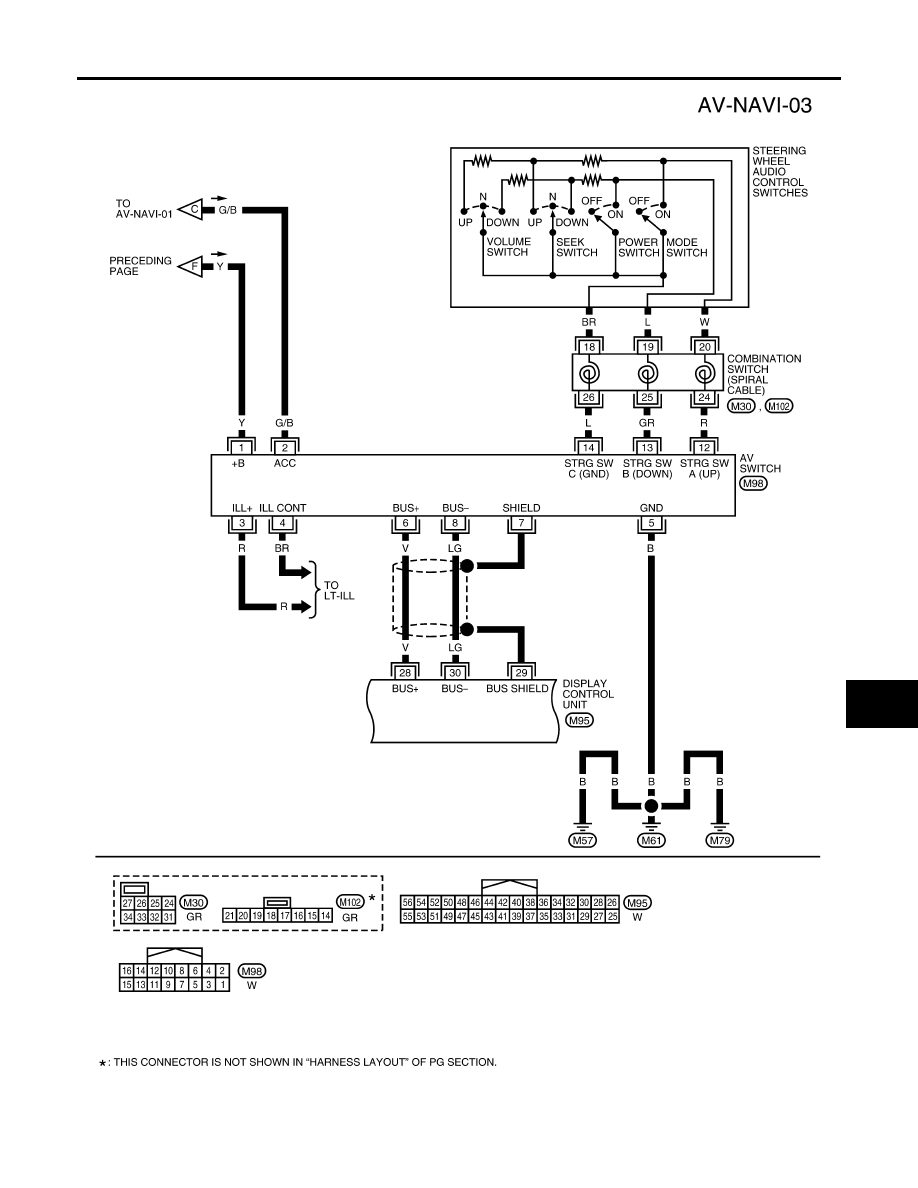

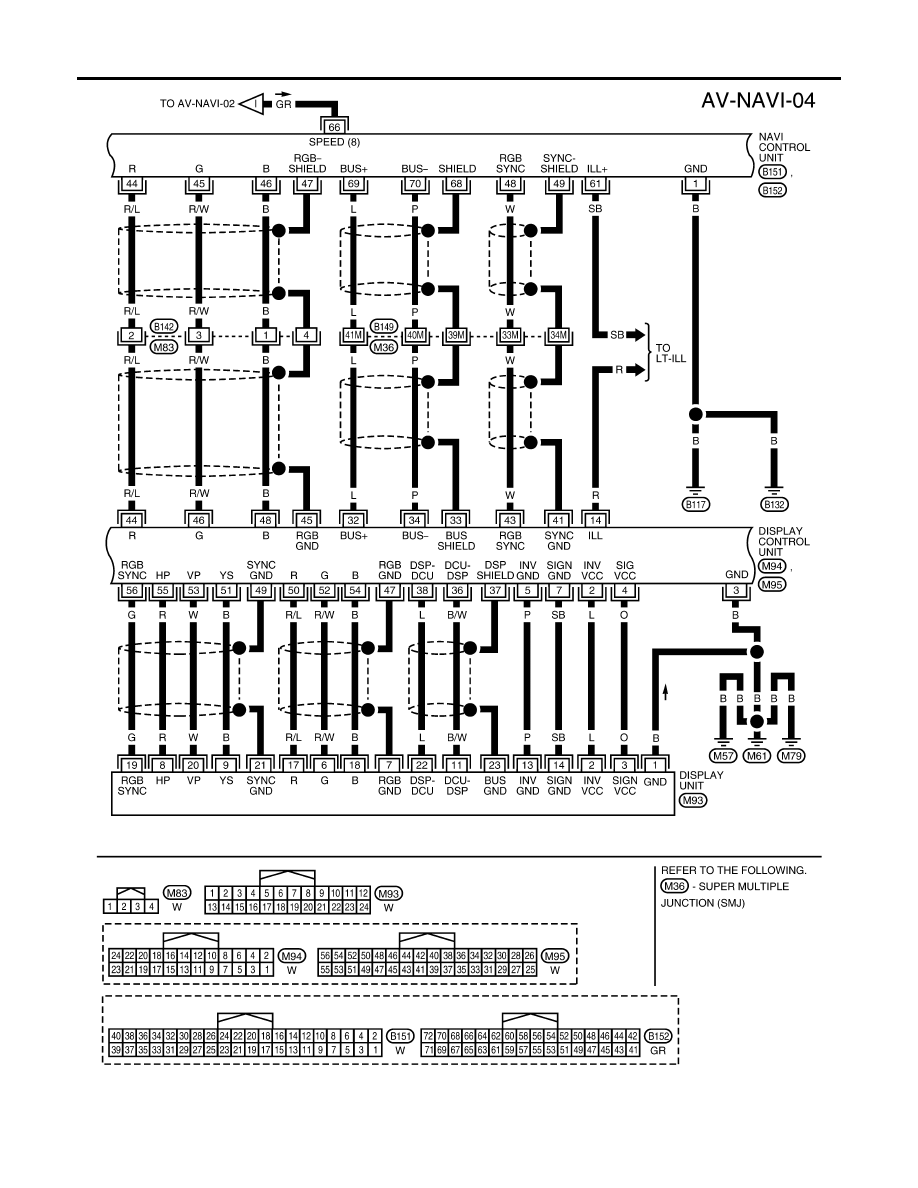

Wiring Diagram — NAVI —

EKS00G6H

WKWA4195E

AV-84

NAVIGATION SYSTEM

2007 Pathfinder

WKWA5476E

NAVIGATION SYSTEM

AV-85

C

D

E

F

G

H

I

J

L

M

A

B

AV

2007 Pathfinder

WKWA5387E

AV-86

NAVIGATION SYSTEM

2007 Pathfinder

WKWA5477E

NAVIGATION SYSTEM

AV-87

C

D

E

F

G

H

I

J

L

M

A

B

AV

2007 Pathfinder

WKWA4208E

AV-88

NAVIGATION SYSTEM

2007 Pathfinder

WKWA5453E
