POWER STEERING FLUID

PS-7

C

D

E

F

H

I

J

K

L

M

A

B

PS

2006 Pathfinder

CAUTION:

Do not hold steering wheel in the locked position for more than 10 seconds. (There is the possibil-
ity that oil pump may be damaged.)

4.

Repeat step 3 several times at about three second intervals.

5.

Check for air bubbles, cloudy fluid and fluid leakage.

6.

If air bubbles or cloudiness exists, perform steps 3 and 4 again until air bubbles and cloudiness do not
exist.

7.

Stop the engine and check fluid level.

PS-8

STEERING WHEEL

2006 Pathfinder

STEERING WHEEL

PFP:48430

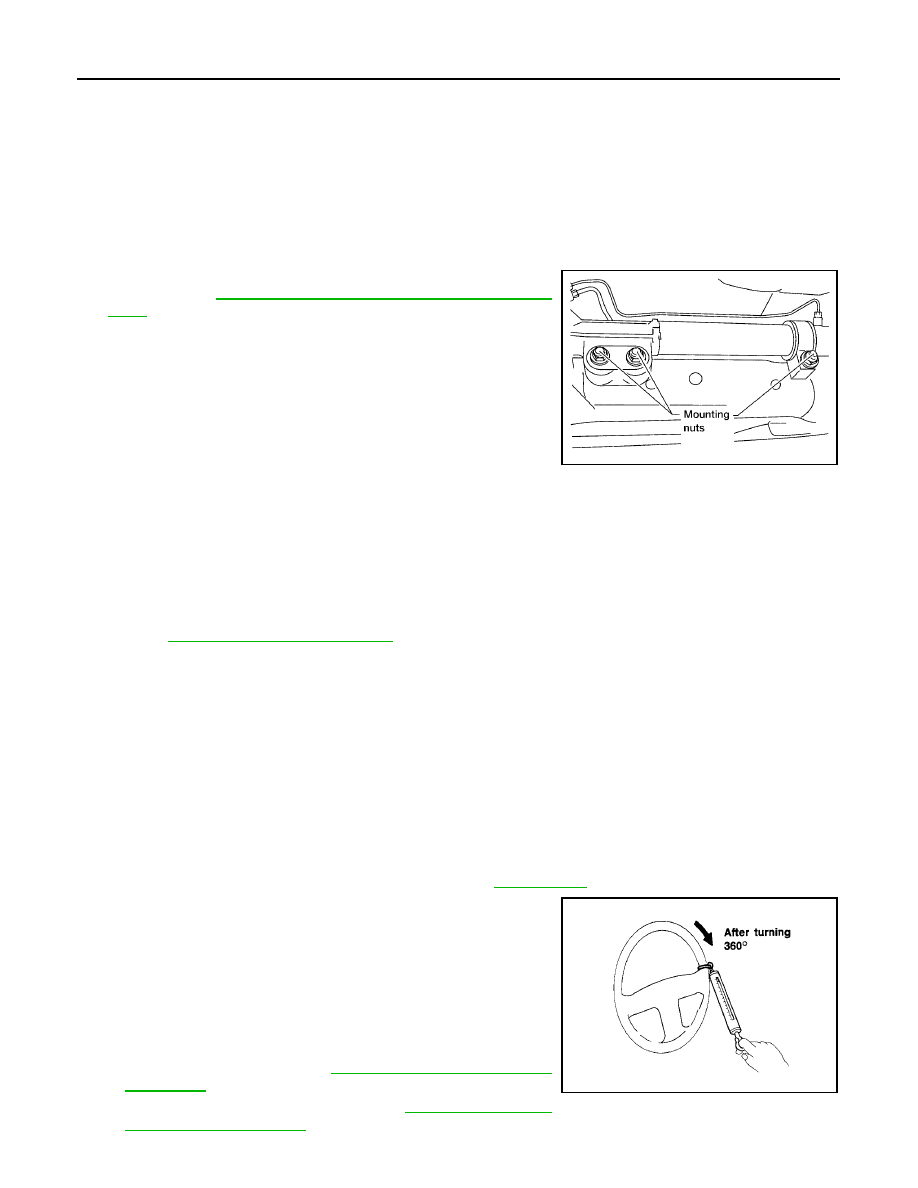

On-Vehicle Inspection and Service

EGS0011G

CHECKING CONDITION OF INSTALLATION

●

Check the installation condition of the steering gear assembly, front suspension, axle and steering col-
umn.

●

Check if movement exists when the steering wheel is pushed up and down, left and right and in the axial
direction.

●

Check if the mounting nuts for the steering gear assembly are
loose. Refer to

PS-15, "POWER STEERING GEAR AND LINK-

AGE"

 .

CHECKING STEERING WHEEL PLAY

1.

Turn the tires straight ahead and start the engine. Lightly turn the steering wheel left and right to the point
where the tires start moving, and measure the distance that the outer circumference of the steering wheel
travels.

CHECKING NEUTRAL POSITION ON STEERING WHEEL

●

Check the neutral position on the steering wheel after confirming the front wheel alignment is correct.
Refer to

FSU-6, "Front Wheel Alignment"

 .

1.

Turn the tires straight ahead, check if the steering wheel is in the neutral position.

2.

If it is not in the neutral position, remove the steering wheel and reinstall it correctly on the steering stem,
within two teeth of the original position.

3.

If the neutral position cannot be attained by repositioning the steering wheel within two teeth on the steer-
ing stem, loosen the tie-rod lock nuts of the steering outer sockets, then adjust the tie-rods by the same
amount in the opposite direction of the steering wheel.

CHECKING STEERING WHEEL TURNING FORCE

1.

Park vehicle on a level, dry surface and set parking brake.

2.

Start engine.

3.

Bring the power steering fluid up to adequate operating temperature. Make sure the fluid temperature is
approximately 50

°

 – 80

°

C (122

°

 – 176

°

F).

4.

Tires need to be inflated to specified pressure. Refer to

WT-38, "Tire"

 .

5.

Check steering wheel turning force using Tool when steering
wheel has been turned 360

°

 from the neutral position.

6.

If steering wheel turning force is out of specification,  inspect the
following:

●

Steering column. Refer to

PS-11, "INSPECTION AFTER

REMOVAL"

 .

●

Power steering oil pump. Refer to

PS-20, "CHECKING

RELIEF OIL PRESSURE"

 .

End play of the axle direction for steering wheel

: 0 mm (0 in)

LGIA0024E

Steering wheel play on the outer circumference

: 0

−

 35 mm (0

−

 1.38 in)

Tool number

:

—

(J-44372)

Steering wheel
turning force

: 39 N (4 kg-f, 9 lb-f) or less

WGIA0035E

STEERING WHEEL

PS-9

C

D

E

F

H

I

J

K

L

M

A

B

PS

2006 Pathfinder

7.

If steering column and power steering oil pump meet specifications, replace steering gear. Refer to

PS-15,

"Removal and Installation"

 .

CHECKING FRONT WHEEL TURNING ANGLE

When checking the front wheel turning angle, refer to

FSU-9, "FRONT WHEEL TURNING ANGLE"

 .

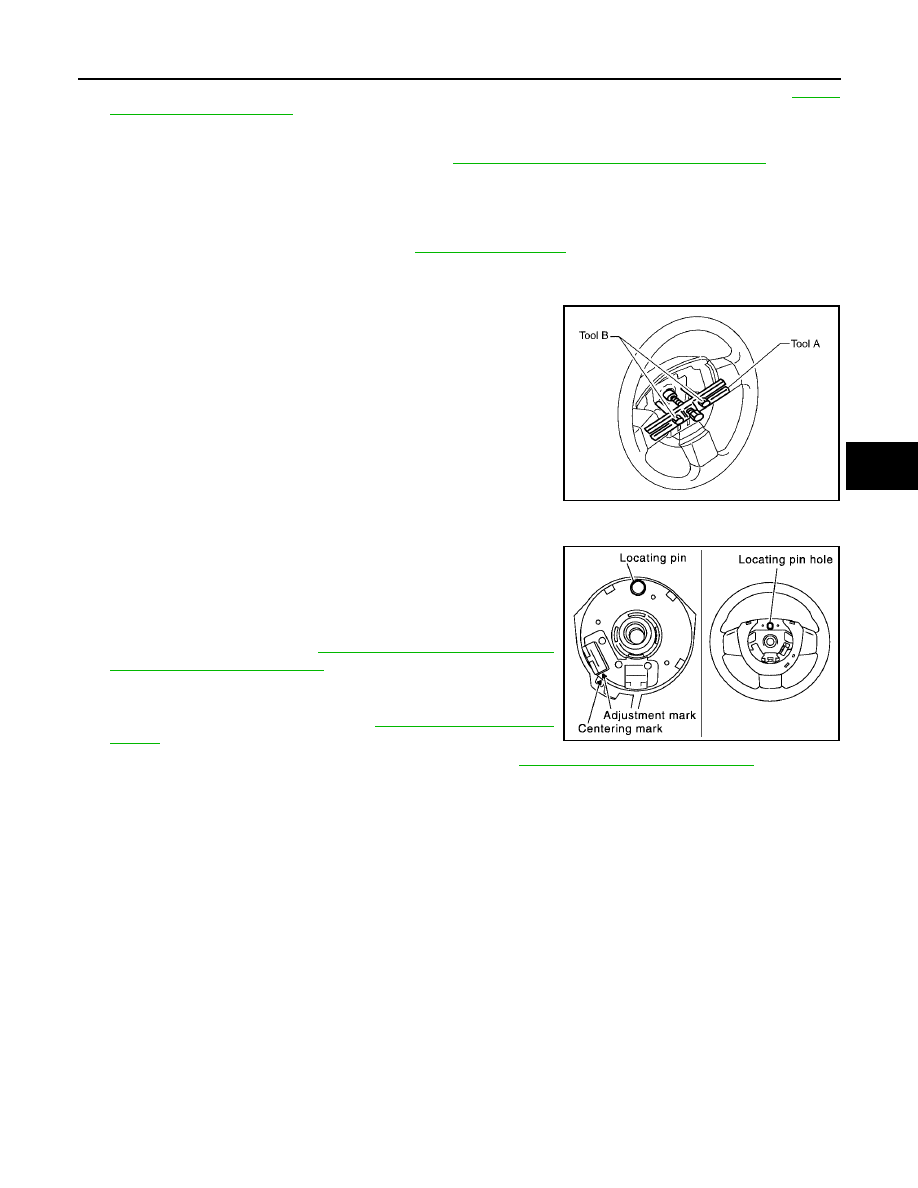

Removal and Installation

EGS0011H

REMOVAL

1.

Set the front wheels in the straight-ahead position.

2.

Remove the driver air bag module. Refer to

SRS-45, "REMOVAL"

 .

3.

Disconnect the steering wheel switches.

4.

Remove the steering wheel center nut.

5.

Remove the steering wheel, using Tools.

6.

Inspect the steering wheel near the puller holes for damage. If
damage is found, replace the steering wheel.

●

Remove the steering wheel rear cover and steering wheel
switches, if required.

CAUTION:

Place a piece of tape across the spiral cable so it will not be
rotated out of position.

INSTALLATION

Installation is in the reverse order of removal.

●

Align spiral cable correctly when installing steering wheel. Make
sure that the spiral cable is in the neutral position. The neutral
position is detected by turning left 2.6 revolutions from the right
end position and ending with the locating pin at the top.

●

If equipped with VDC, refer to

BRC-128, "Adjustment of Steering

Angle Sensor Neutral Position"

  for steering angle sensor adjust-

ment.

●

After the work is completed, perform self-diagnosis to make sure
no malfunction is detected. Refer to

SRS-20, "SRS Operation

Check"

 .

●

Tighten steering wheel center nut to specification. Refer to

PS-10, "Removal and Installation"

 .

CAUTION:

●

The spiral cable may snap due to steering operation if the cable is not installed in the correct posi-
tion.

●

With the steering linkage disconnected, the cable may snap by turning the steering wheel beyond
the limited number of turns. The spiral cable can be turned counterclockwise about 2.5 turns from
the neutral position.

Tool number

A: KV481J0010 (J-1859A)

B: KV481J0020 (J-42578)

WHIA0124E

PHIA0275E

PS-10

STEERING COLUMN

2006 Pathfinder

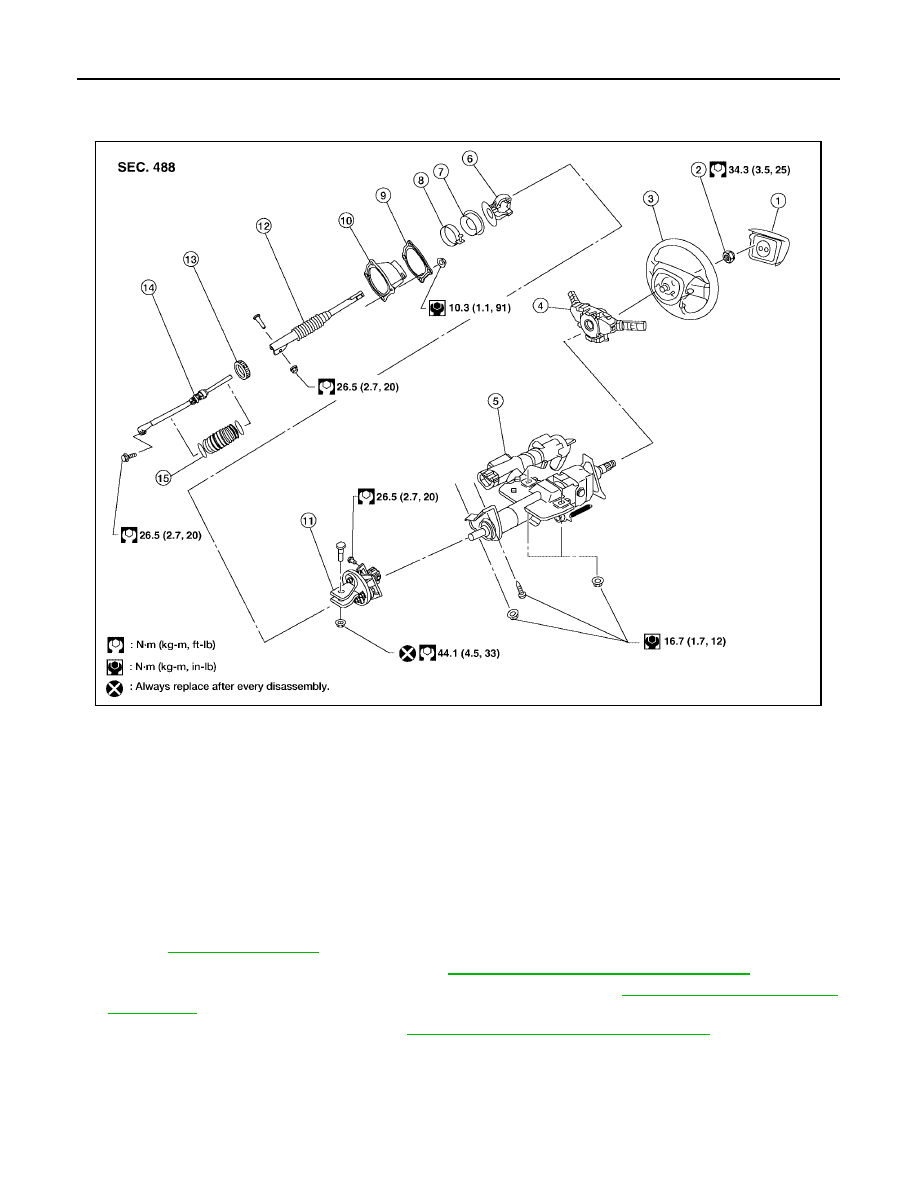

STEERING COLUMN

PFP:48810

Removal and Installation

EGS0011I

CAUTION:

●

Do not exert any axial load or impact to the steering column.

●

Do not move the steering gear while the steering column assembly is removed.

REMOVAL

1.

Remove the spiral cable with the combination switches attached from the steering column assembly.
Refer to

SRS-47, "REMOVAL"

 .

2.

Remove the lower instrument panel LH. Refer to

IP-14, "LOWER INSTRUMENT PANEL LH"

 .

3.

Remove the steering column cover and ignition key finisher. Refer to

IP-10, "INSTRUMENT PANEL

ASSEMBLY"

 .

4.

Remove the lower knee protector. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

1.

Driver air bag module

2.

Steering wheel center nut

3.

Steering wheel

4.

Combination switch and spiral cable 5.

Steering column assembly and igni-
tion switch

6.

Collar

7.

Hole cover seal

8.

Clamp

9.

Hole cover mounting plate

10. Hole cover

11. Upper joint

12. Upper shaft

13. Boot clamp

14. Lower joint shaft

15. Boot and clips (plastic)

WGIA0125E

STEERING COLUMN

PS-11

C

D

E

F

H

I

J

K

L

M

A

B

PS

2006 Pathfinder

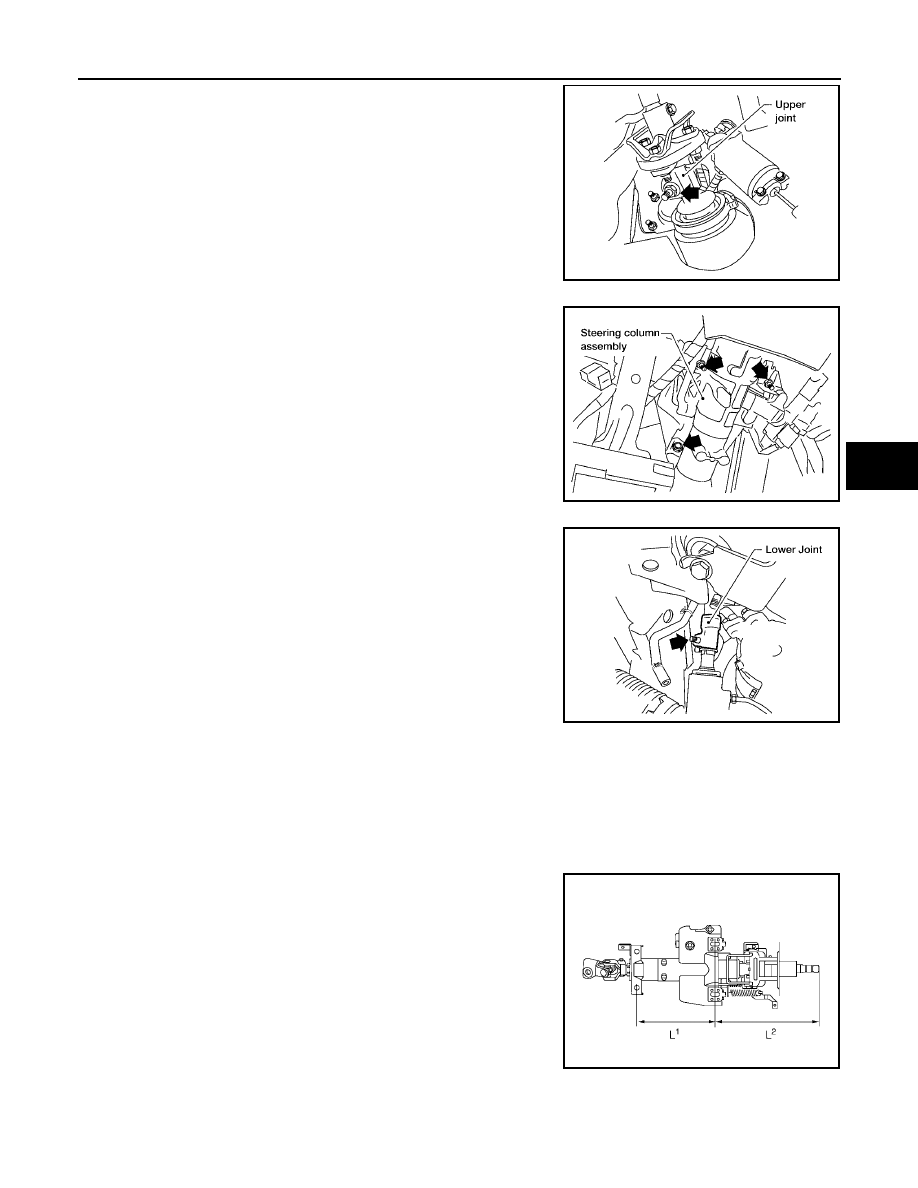

5.

Remove the lock nut and bolt from the upper joint, then separate
the upper joint from the upper shaft.

CAUTION:

●

Do not reuse the lock nut.

6.

Remove the three nuts and bolt from the steering column
assembly, then remove the steering column assembly from the
steering member.

7.

Remove the hole cover seal and clamp.

8.

Remove the hole cover nuts, then remove the hole cover from
the dash panel.

9.

Remove the bolt from the lower joint of the lower joint shaft, then
remove the lower joint shaft from the vehicle.

CAUTION:

●

Do not damage the lower joint.

INSPECTION AFTER REMOVAL

●

Check for damage to the steering column jacket tube. If damage is found, replace the steering column
with a new one.

CAUTION:

●

Do not exert any axial load or impact to the steering column.

●

Replace the column if it is depleted of grease, worn, damaged, or if any scratches or coating
separation is present on the shaft seal area.

●

If the vehicle has been in a collision, or if noises are heard com-
ing from the steering column, check column length “L1” and “L2”
as shown. If out of specification, replace the steering column as
an assembly.

INSTALLATION

Installation is in the reverse order of removal.

LGIA0027E

LGIA0028E

LGIA0029E

Steering column length

L1

: 165.1 mm (6.500 in)

L2

: 258.0 mm (10.16 in)

SGIA0475E

PS-12

STEERING COLUMN

2006 Pathfinder

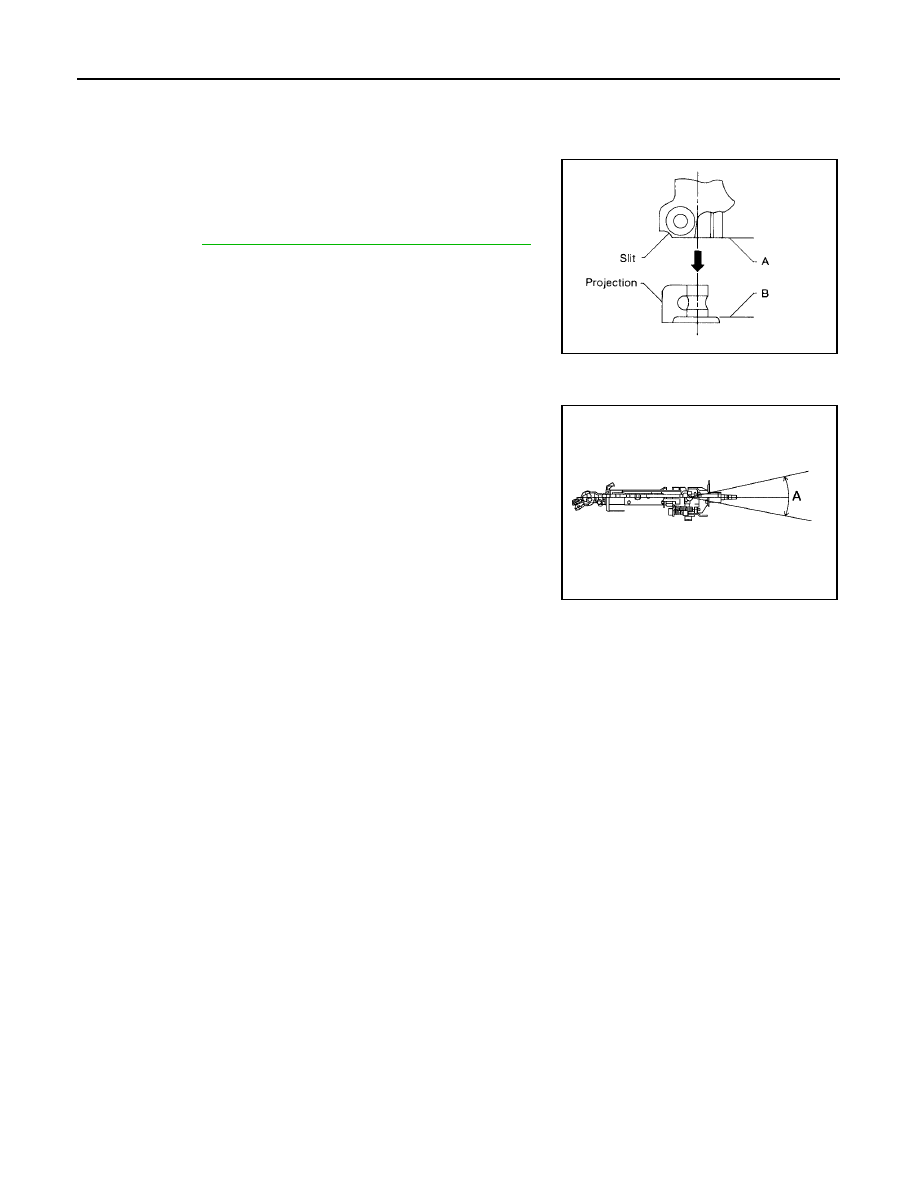

CAUTION:

When installing the steering column, finger-tighten all of the lower bracket and joint bolts; then tighten
them to specification. Do not apply undue stress to the steering column.

NOTE:

●

With the wheels in the straight ahead position, align the slit of
the lower joint with the projection on the dust cover. Insert the
joint until surface "A" contacts surface "B".

●

After installation, inspect the steering column for proper opera-
tion. Refer to

PS-12, "INSPECTION AFTER INSTALLATION"

 .

INSPECTION AFTER INSTALLATION

●

Check the tilt device for proper tilt range.

●

Check that the steering wheel turns smoothly to the left and right
locks.

●

Check that the number of turns are the same from the straight-
forward position to the left and right locks.

●

Check that the steering wheel is in the neutral position when
driving straight ahead.

SST491C

Tilt range "A"

: 73.8 mm (2.906 in)

WGIA0083E

STEERING COLUMN

PS-13

C

D

E

F

H

I

J

K

L

M

A

B

PS

2006 Pathfinder

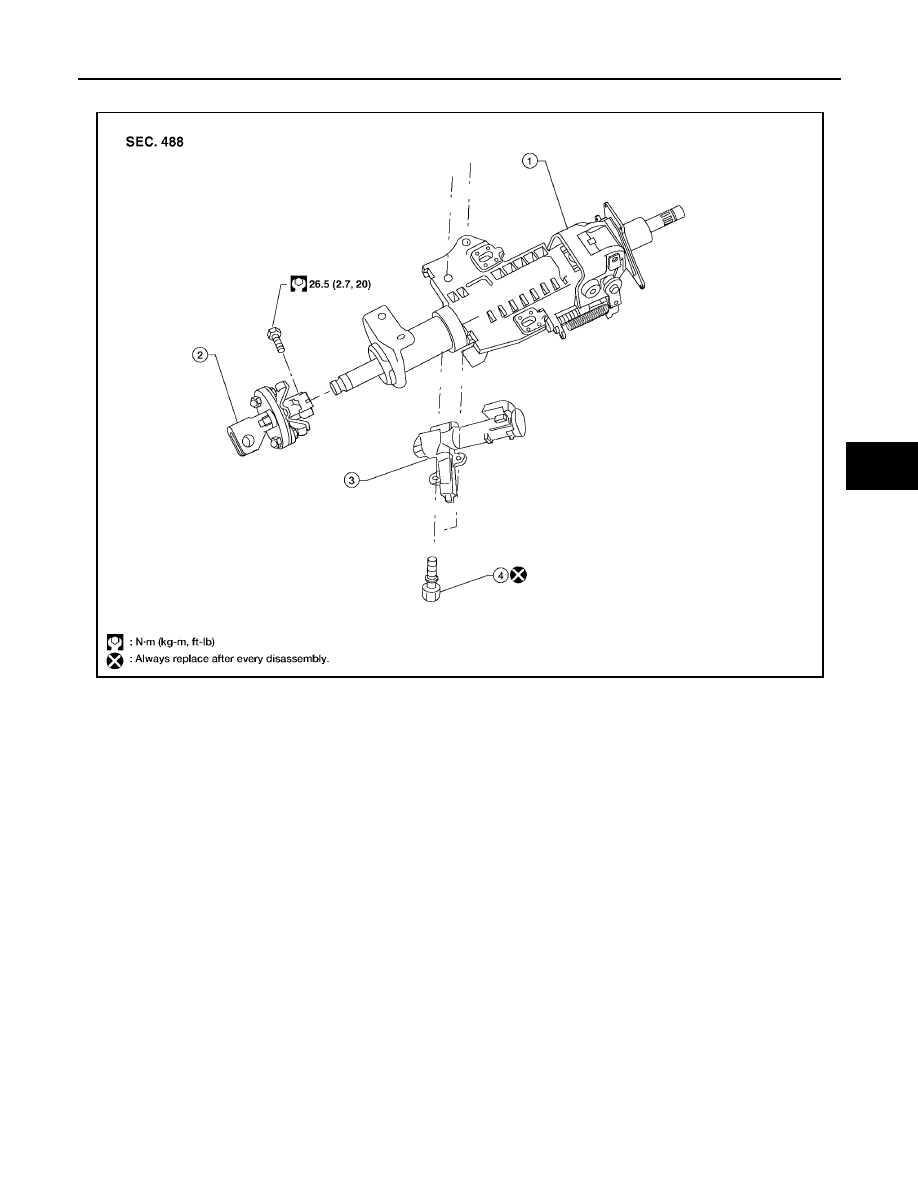

Disassembly and Assembly

EGS0011J

DISASSEMBLY

1.

Remove the bolt from the upper joint, then remove the upper joint from the steering column assembly.

2.

Remove the ignition switch tamper resistant self-shear screws, using a drill.

3.

Remove the ignition switch from the steering column.

1.

Steering column assembly

2.

Upper joint

3.

Ignition switch

4.

Self-shear screw

WGIA0126E

PS-14

STEERING COLUMN

2006 Pathfinder

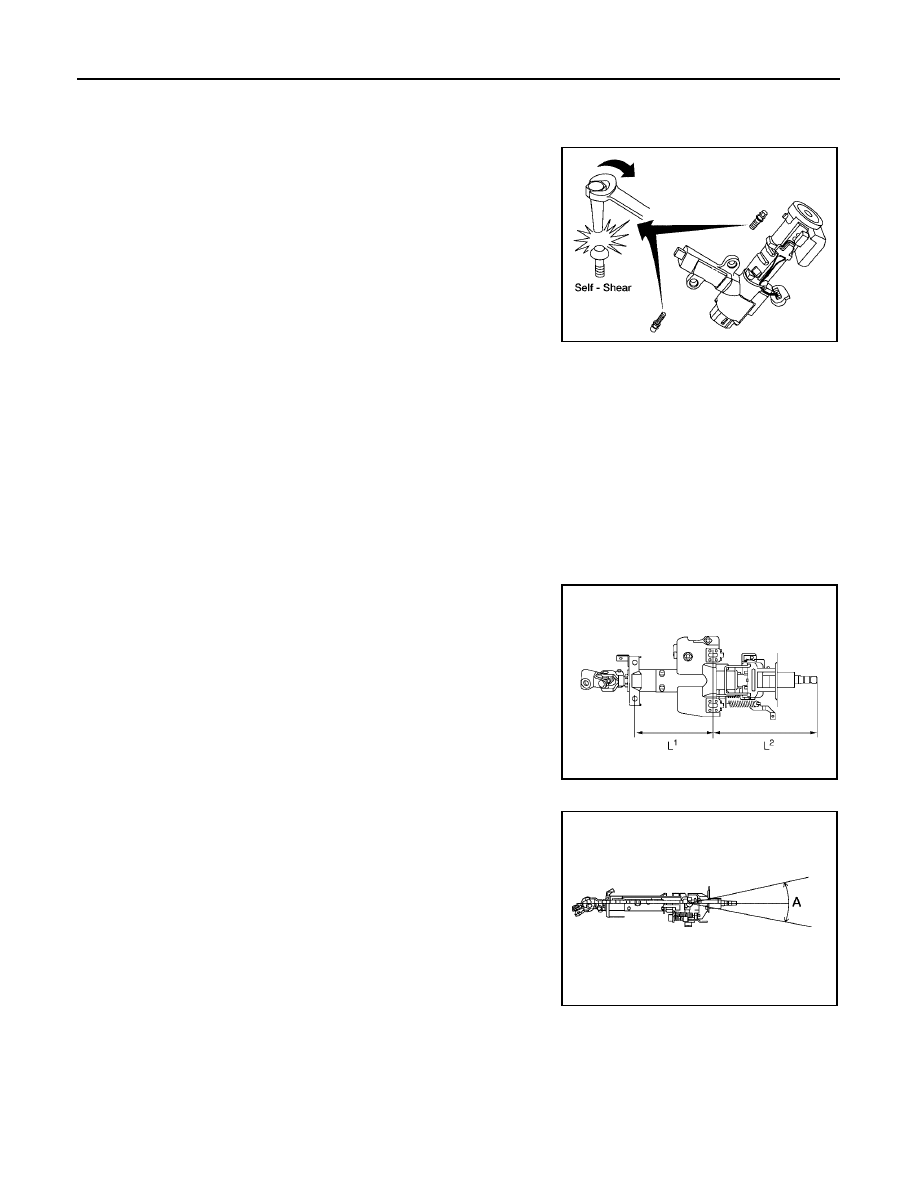

ASSEMBLY

Assembly is in the reverse order of disassembly.

NOTE:
Install new tamper resistant self-shear screws.

INSPECTION AFTER ASSEMBLY

When the steering wheel does not turn smoothly, check as follows:

1.

Check the steering column for the following:

●

Damage to the column tube or bearings

●

Wear around the seal edges

●

Corrosion or pitting around the seal sliding area

Replace the steering column as an assembly, if necessary.

CAUTION:

●

Do not exert any axial load or impact to the steering column.

●

Replace the column if it is depleted of grease, worn, damaged, or if any scratches or coating
separation is present on the shaft seal area.

2.

If the vehicle has been in a collision, or if noises are heard com-
ing from the steering column, check column length “L1” and “L2”
as shown. If out of specification, replace the steering column as
an assembly.

3.

Check the tilt device for proper operation range.

WGIA0009E

Steering column length

L1

: 165.1 mm (6.500 in)

L2

: 258.0 mm (10.16 in)

SGIA0475E

Range "A"

: 73.8 mm (2.906 in)
