BODY REPAIR

BL-133

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

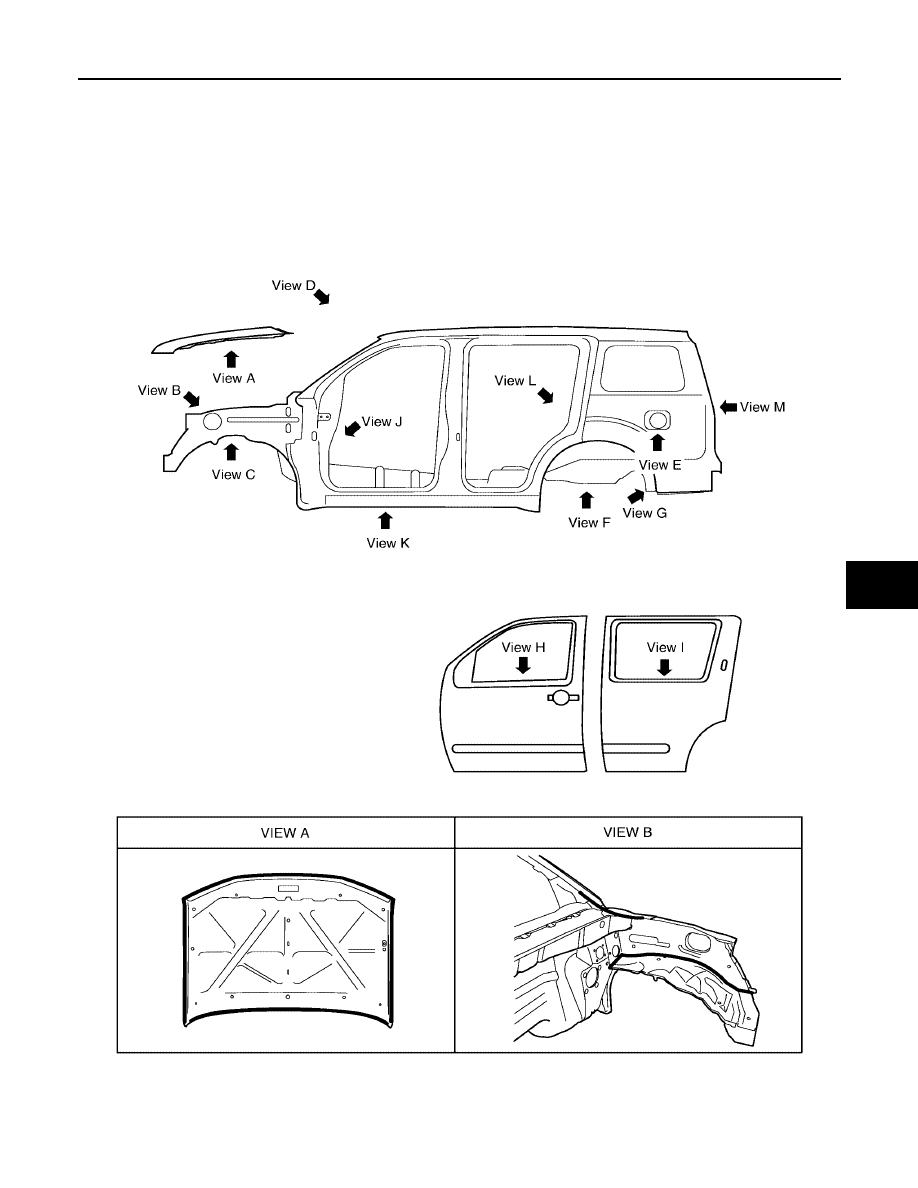

Body Sealing

EIS007QV

DESCRIPTION

The following figure shows the areas which are sealed at the factory. Sealant which has been applied to these
areas should be smooth and free from cuts or gaps. Care should be taken not to apply an excess amount of
sealant and not to allow other unaffected parts to come into contact with the sealant.

LIIA1736E

BL-134

BODY REPAIR

2006 Pathfinder

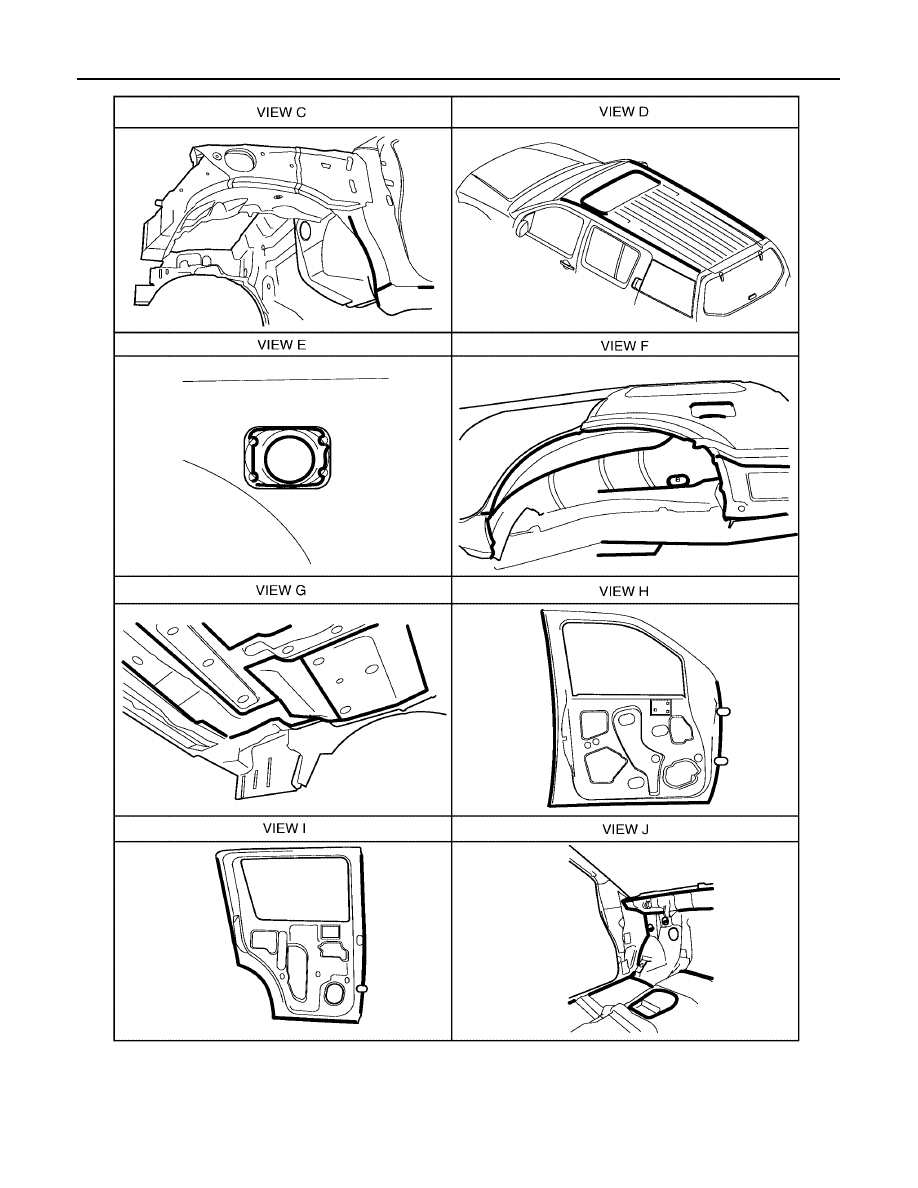

WIIA0728E

BODY REPAIR

BL-135

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

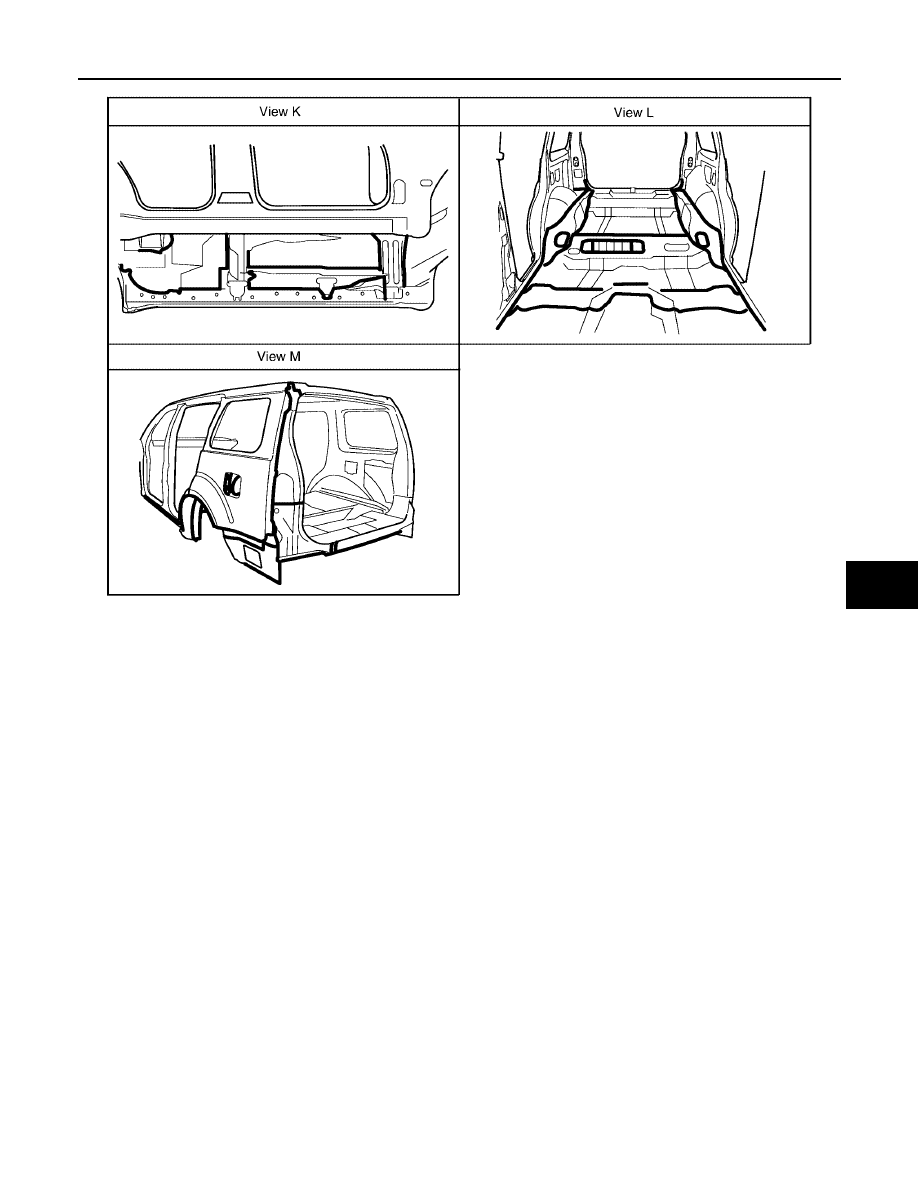

LIIA1738E

BL-136

BODY REPAIR

2006 Pathfinder

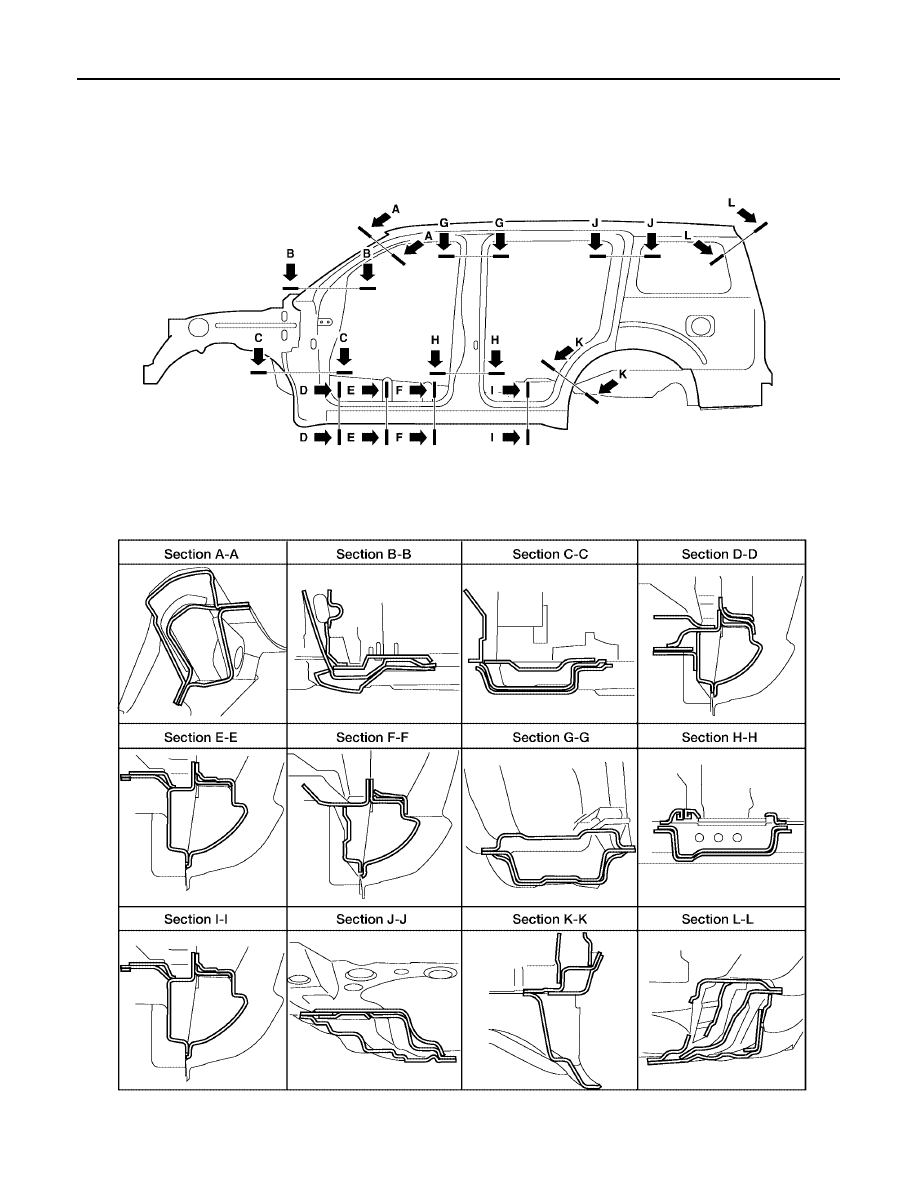

Body Construction

EIS007QW

BODY CONSTRUCTION

LIIA1739E

BODY REPAIR

BL-137

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

Body Alignment

EIS007QX

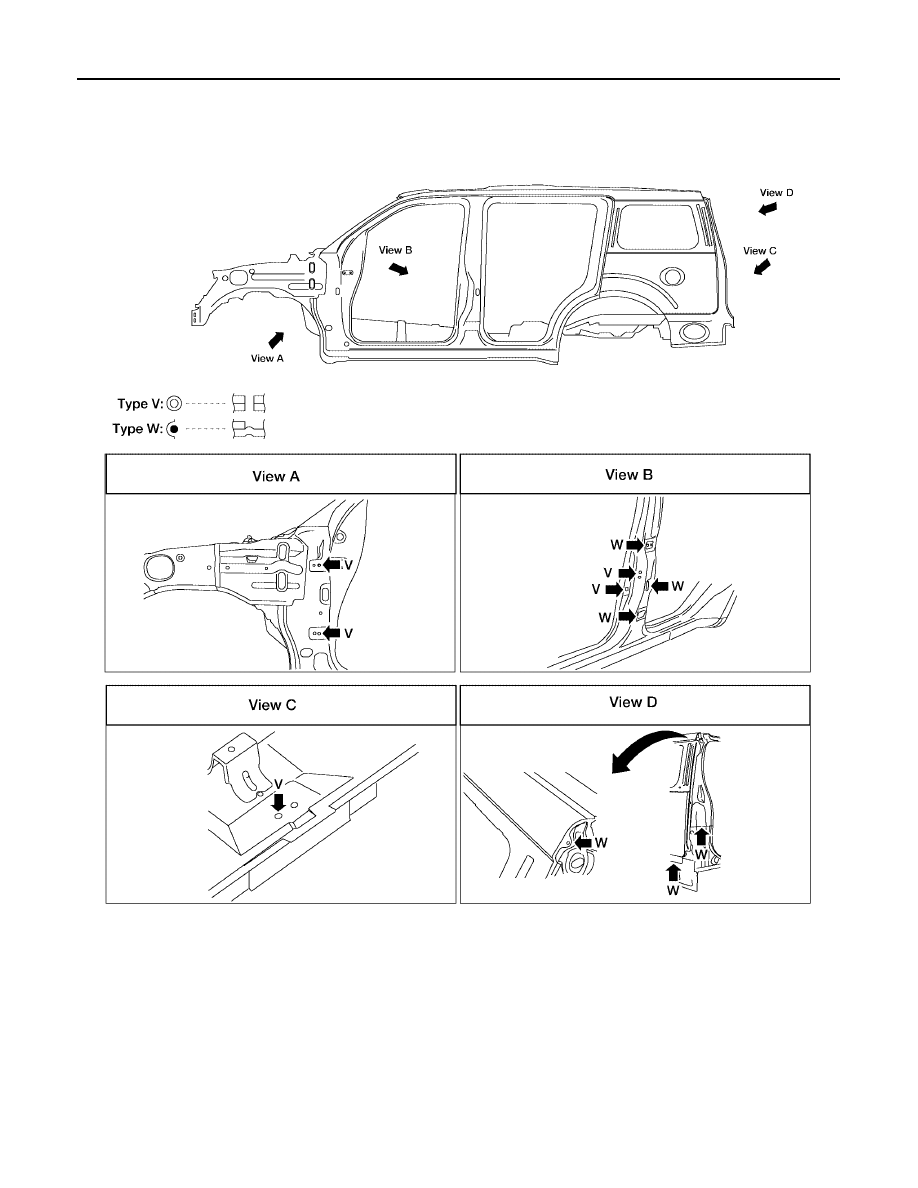

BODY CENTER MARKS

A mark has been placed on each part of the body to indicate the vehicle center. When repairing parts dam-
aged by an accident which might affect the vehicle frame (members, pillars, etc.), more accurate and effective
repair will be possible by using these marks together with body alignment specifications.

LIIA1790E

BL-138

BODY REPAIR

2006 Pathfinder

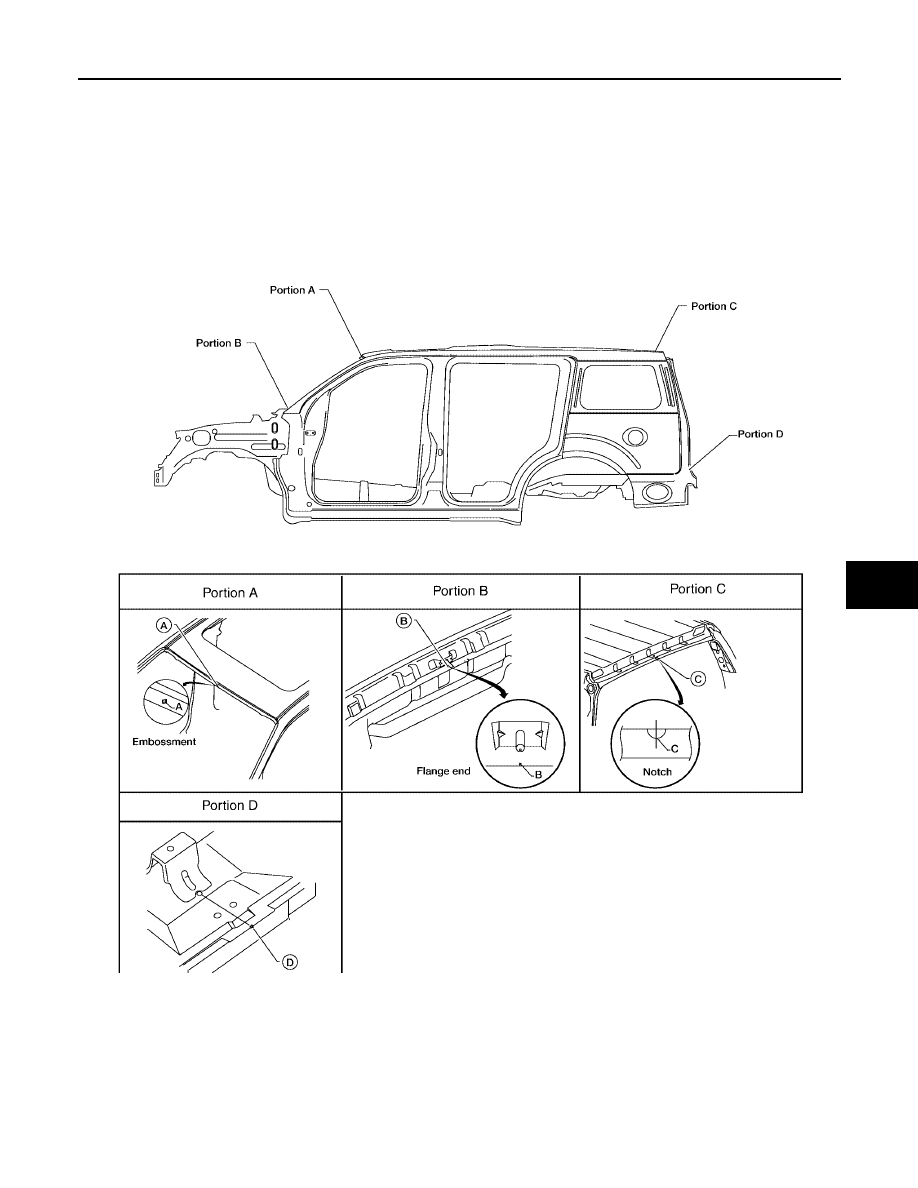

PANEL PARTS MATCHING MARKS

A mark has been placed on each body panel to indicate the parts matching positions. When repairing parts
damaged by an accident which might affect the vehicle structure (members, pillars, etc.), more accurate and
effective repair will be possible by using these marks together with body alignment specifications.

LIIA1791E

BODY REPAIR

BL-139

C

D

E

F

G

H

J

K

L

M

A

B

BL

2006 Pathfinder

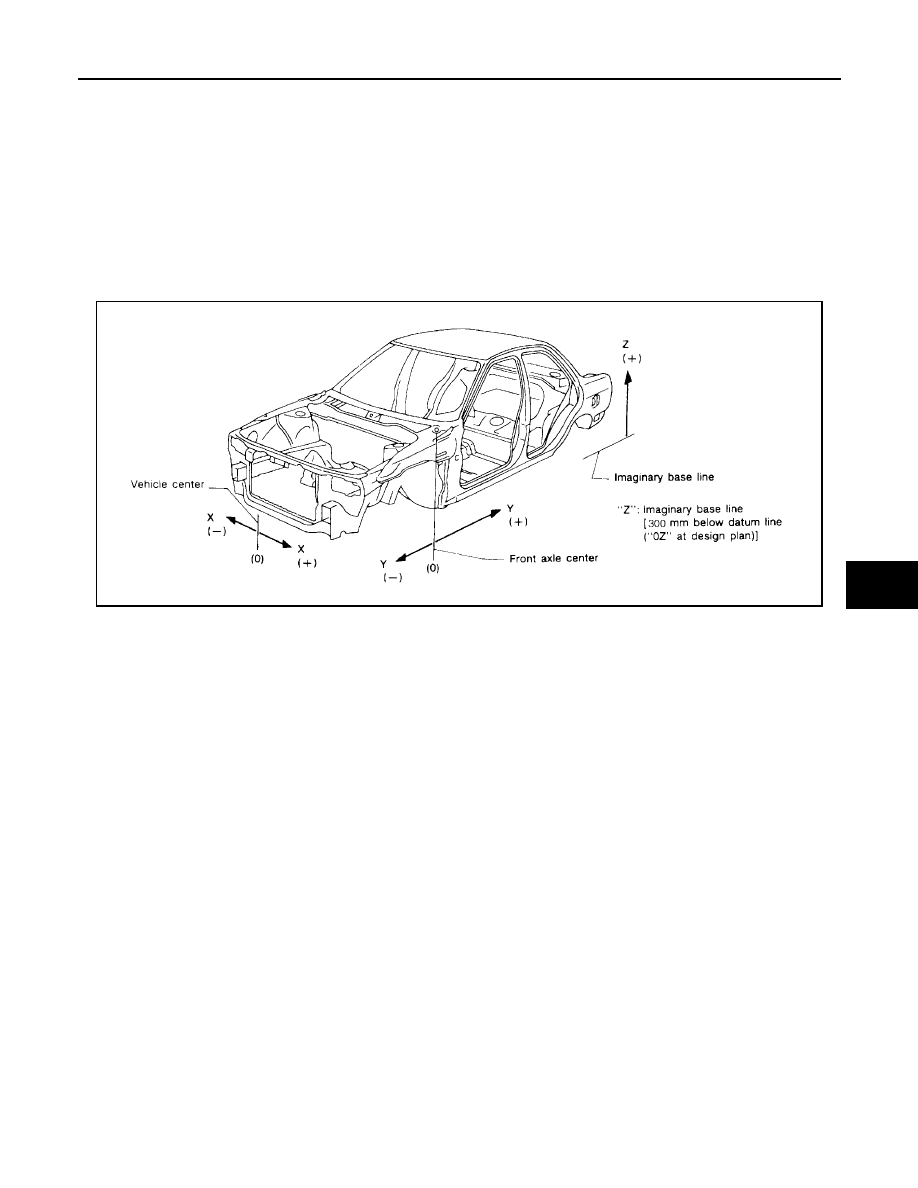

DESCRIPTION

●

All dimensions indicated in the figures are actual.

●

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

●

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

●

Measurements should be taken at the center of the mounting holes.

●

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

●

The coordinates of the measurement points are the distances measured from the standard line of "X", "Y"
and "Z".

LIIA1506E

BL-140

BODY REPAIR

2006 Pathfinder

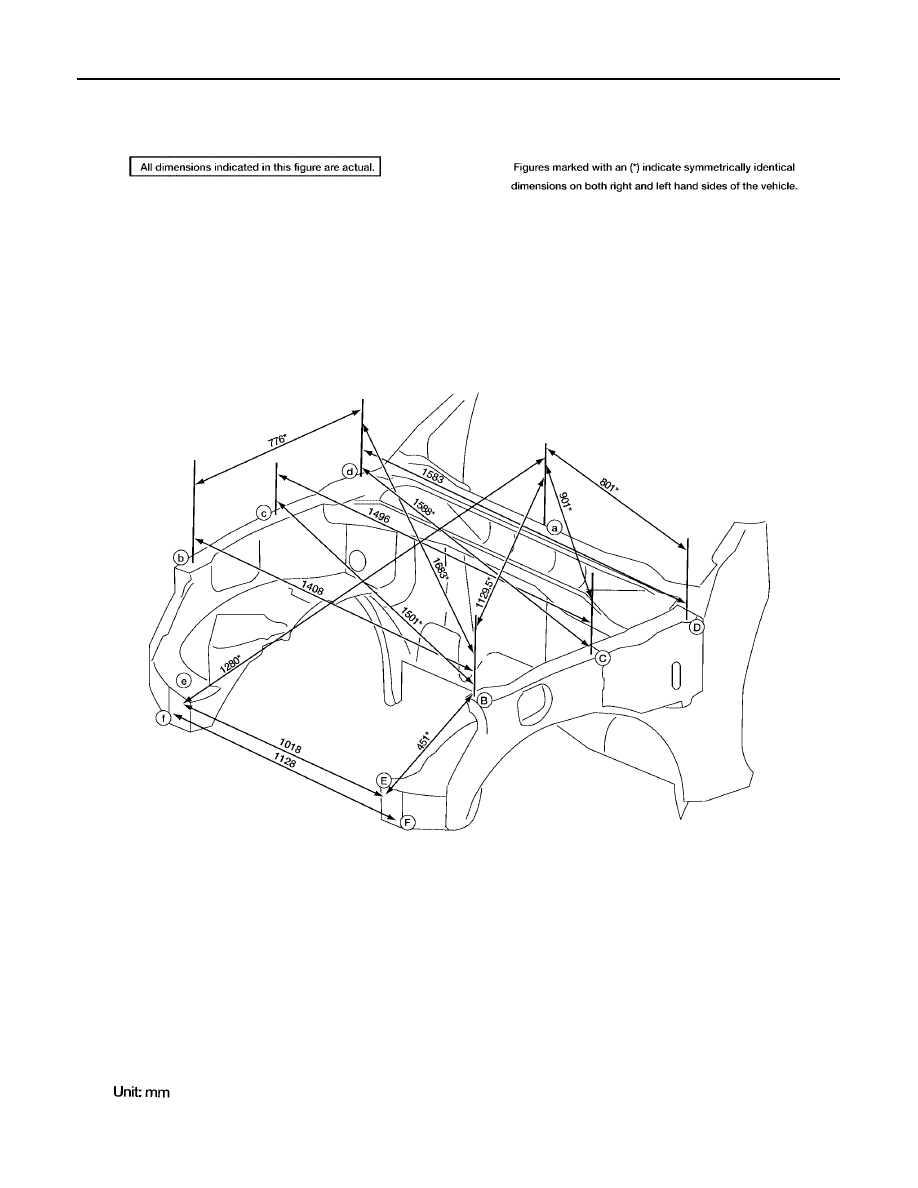

ENGINE COMPARTMENT
MEASUREMENT

WIIA0729E
