TROUBLE DIAGNOSIS FOR SYSTEM

TF-91

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

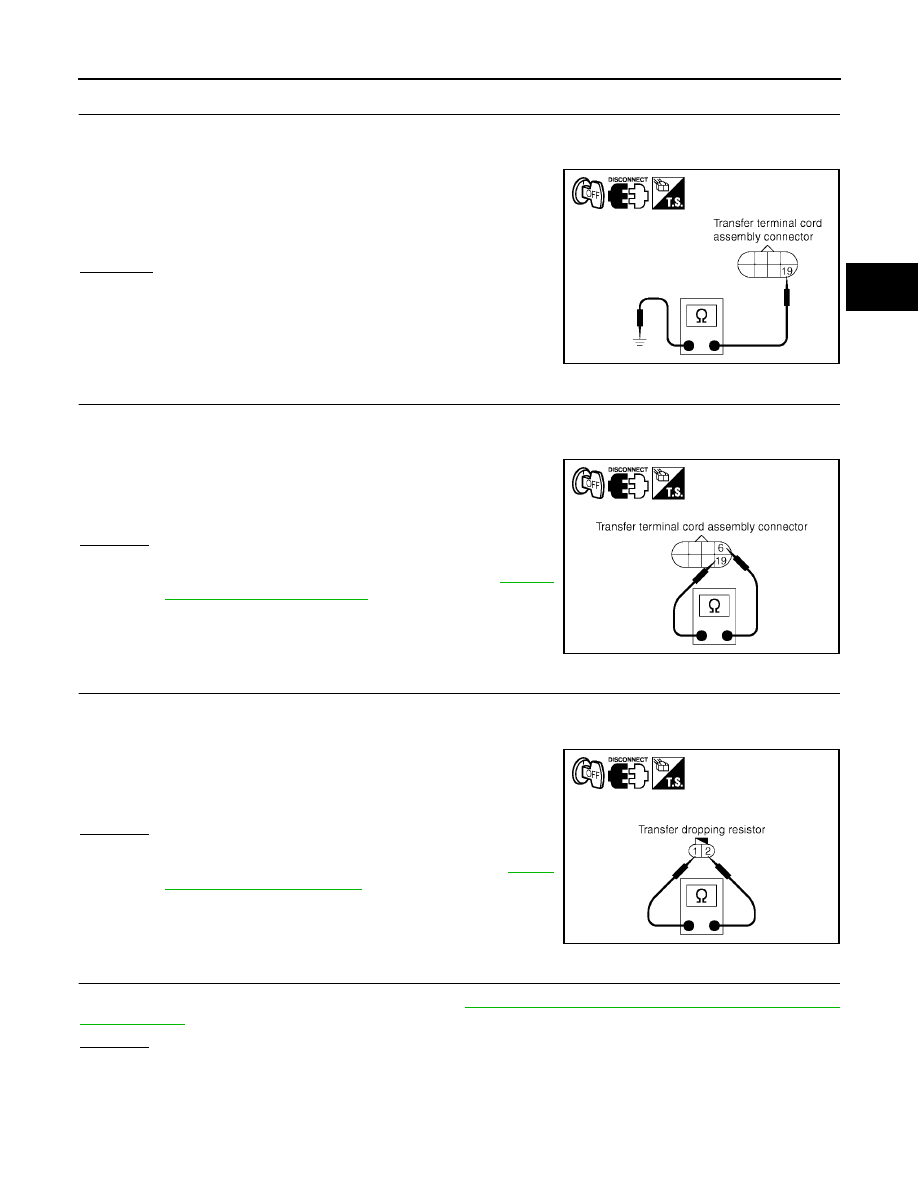

4.

CHECK GROUND CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer terminal cord assembly harness connector.

3.

Check continuity between transfer terminal cord assembly har-
ness connector F56 terminal 19 and ground.

Also check harness for short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to power in harness or con-

nectors.

5.

CHECK CLUTCH PRESSURE SOLENOID

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer terminal cord assembly harness connector.

3.

Check resistance between transfer terminal cord assembly har-
ness connector F56 terminals 6 and 19.

OK or NG

OK

>> GO TO 6.

NG

>> Replace clutch pressure solenoid. Refer to

TF-146,

"Disassembly and Assembly"

.

6.

CHECK TRANSFER DROPPING RESISTOR

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer dropping resistor harness connector.

3.

Check resistance between transfer dropping resistor terminals 1
and 2.

OK or NG

OK

>> GO TO 7.

NG

>> Replace transfer dropping resistor.

Refer to

TF-24,

"Location of Electrical Parts"

.

7.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 8.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

Continuity should exist.

SDIA2723E

6 - 19

: Approx. 3.0 - 3.4

Ω

SDIA2724E

1 - 2

: Approx. 11.2 - 12.8

Ω

SDIA2725E

TF-92

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

8.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.

OK or NG

OK

>> Inspection End.

NG

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

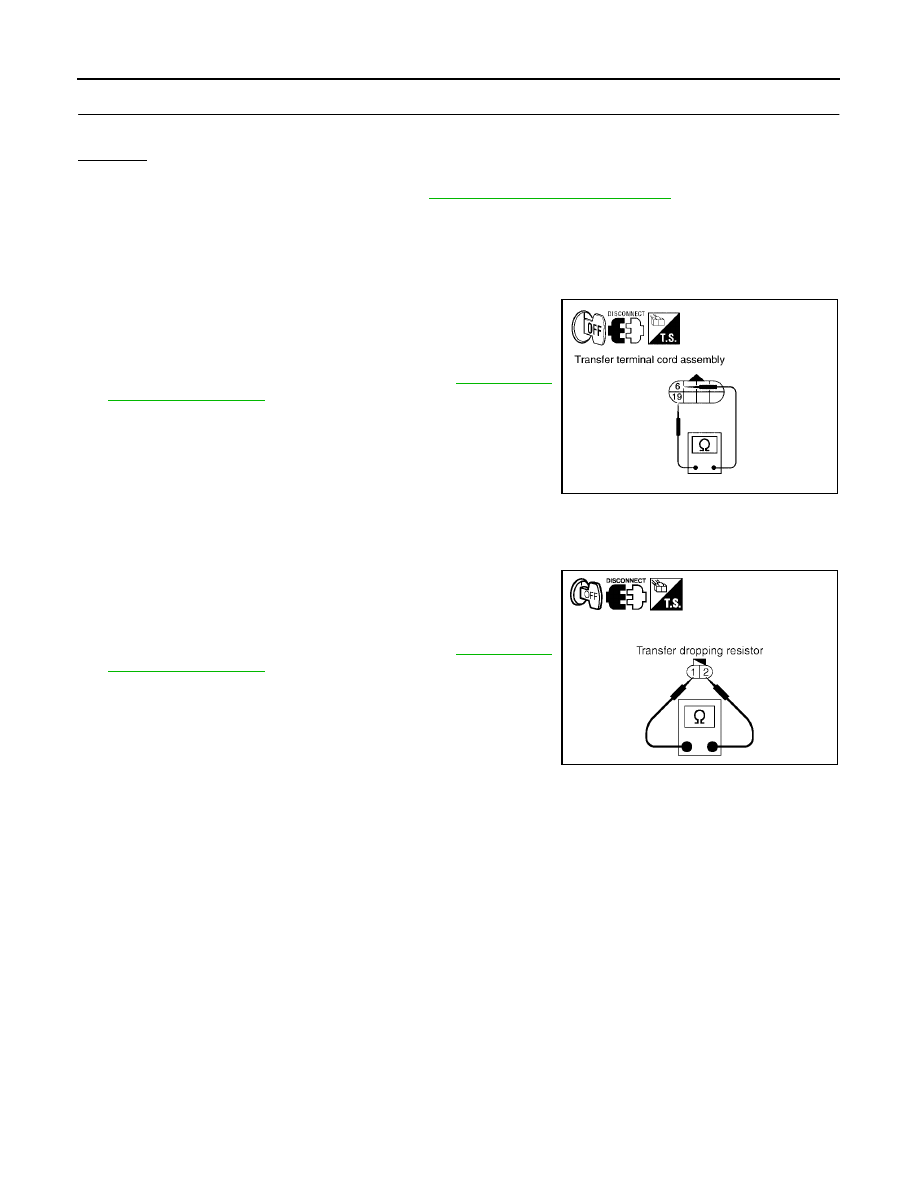

COMPONENT INSPECTION
Clutch Pressure Solenoid

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer terminal cord assembly harness connector.

3.

Check resistance between transfer terminal cord assembly ter-
minals 6 and 19.

4.

If NG, replace clutch pressure solenoid. Refer to

TF-24, "Loca-

tion of Electrical Parts"

.

Transfer Dropping Resistor

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer dropping resistor harness connector.

3.

Check resistance between transfer dropping resistor terminals 1
and 2.

4.

If NG, replace transfer dropping resistor. Refer to

TF-24, "Loca-

tion of Electrical Parts"

.

6 - 19

: Approx. 3.0 - 3.4

Ω

WDIA0225E

1 - 2

: Approx. 11.2 - 12.8

Ω

SDIA2725E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-93

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

2-4WD Solenoid

EDS001JN

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

TRANSFER CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

DIAGNOSTIC PROCEDURE

1.

CHECK 4WD SHIFT SWITCH SYSTEM

Perform self-diagnosis. Refer to

TF-53, "Self-diagnostic Procedure"

.

Is the "4WD MOD SW [P1814]" (with CONSULT-II) or "Flickering pattern:16" (without CONSULT-II) detected?

YES

>> Perform trouble diagnosis for 4WD shift switch. Refer to

TF-65, "4WD Shift Switch"

.

NO

>> GO TO 2

Monitored item

Content

Condition

Display value

2-4WD SOL [ON/OFF]

Condition of 2-4WD shift
solenoid valve

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H
(“Wait” function is operat-
ing.)

OFF

2-4WD SOL MON [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H
(“Wait” function is operat-
ing.)

OFF

Terminal

Wire

color

Item

Condition

Data (Approx.)

1

GR

2-4WD shift solenoid valve

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 2WD

0V

4WD shift switch: AUTO, 4H or 4LO

Battery voltage

TF-94

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

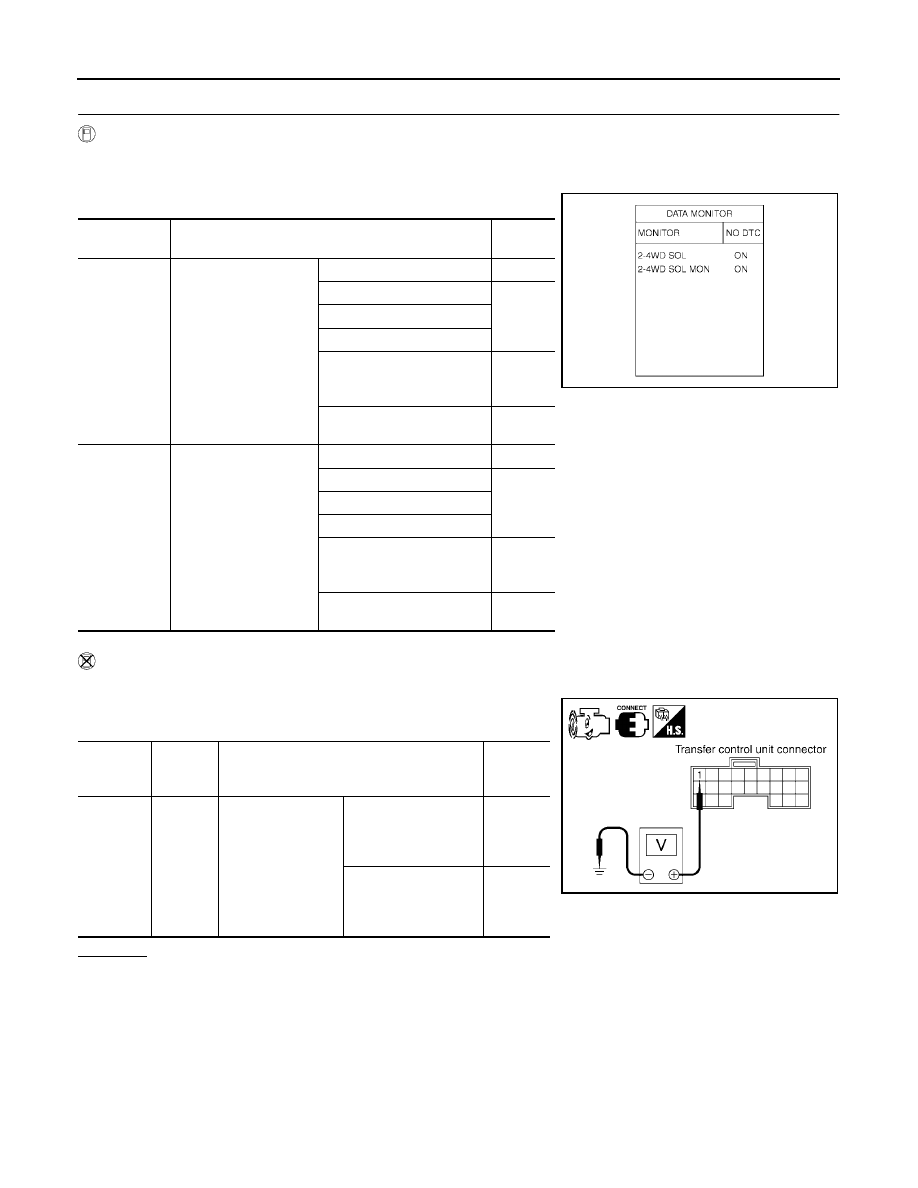

2.

CHECK 2-4WD SHIFT SOLENOID SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “DATA MONITOR” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Read out the value of “2-4WD SOL” and “2-4WD SOL MON”.

Without CONSULT-II

1.

Start engine.

2.

Check voltage between transfer control unit harness connector
terminal and ground.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 3.

Monitored

item

Condition

Display

value

2-4WD SOL

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal
depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H (“Wait”
function is operating.)

OFF

2-4WD SOL
MON

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal
depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H (“Wait”
function is operating.)

OFF

SDIA2727E

Connector

Terminal

(Wire

color)

Condition

Voltage

(Approx.)

M152

1 -

Ground

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch:
2WD

0V

4WD shift switch:
AUTO, 4H or 4LO

Battery
voltage

SDIA2728E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-95

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

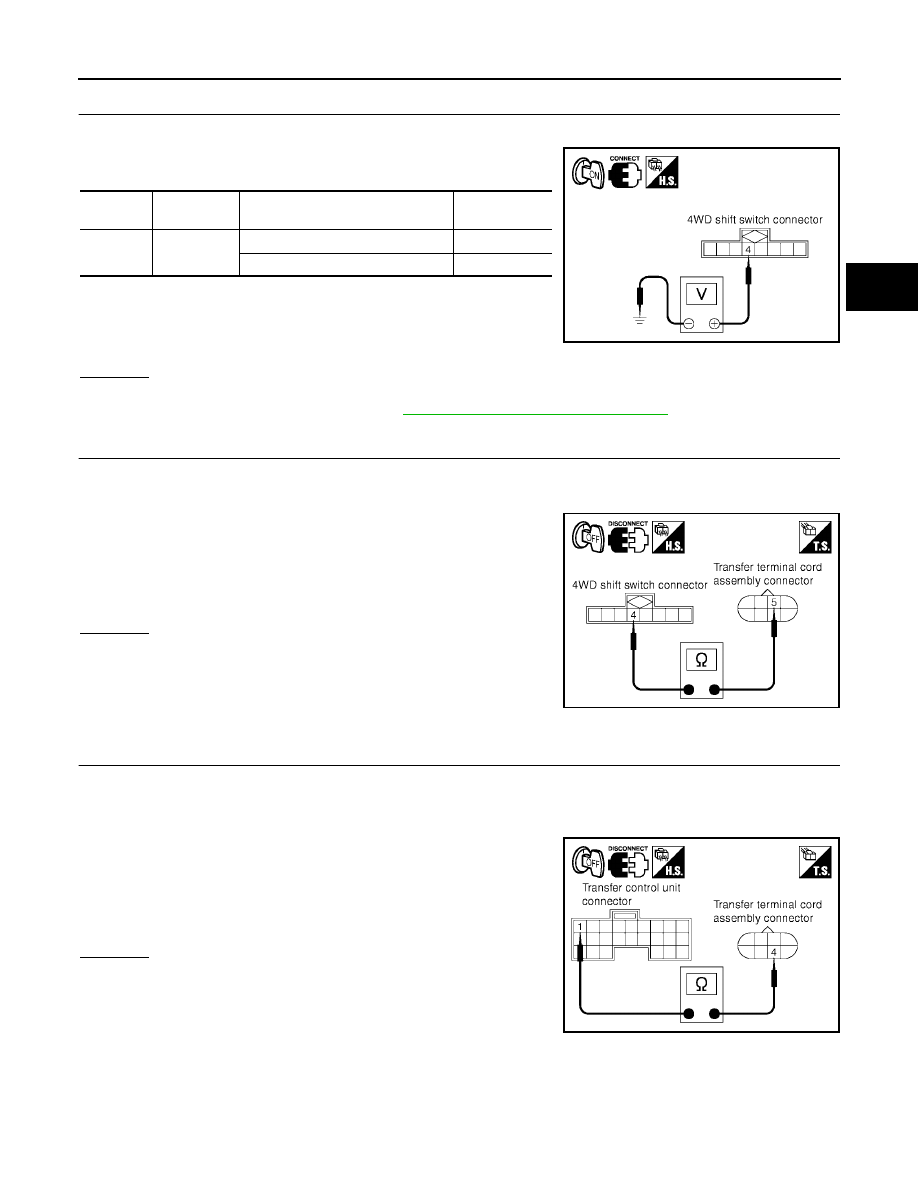

3.

CHECK 4WD SHIFT SWITCH SIGNAL

1.

Turn ignition switch “ON”. (Do not start engine.)

2.

Check voltage between transfer control unit harness connector
terminals and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Check 4WD shift switch. Refer to

TF-69, "COMPONENT INSPECTION"

.

4.

CHECK HARNESS BETWEEN 4WD SHIFT SWITCH AND TRANSFER TERMINAL CORD ASSEMBLY

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect 4WD shift switch harness connector and transfer terminal cord assembly harness connector.

3.

Check continuity between 4WD shift switch harness connector
M141 terminal 4 and transfer terminal cord assembly harness
connector F56 terminal 5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace damaged parts.

5.

CHECK HARNESS BETWEEN TRANSFER CONTROL UNIT AND TRANSFER TERMINAL CORD

ASSEMBLY

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connector and transfer terminal cord assembly harness connec-
tor.

3.

Check continuity between transfer control unit harness connec-
tor M152 terminal 1 and transfer terminal cord assembly har-
ness connector F56 terminal 4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

Connector

Terminal

(Wire color)

Condition

Voltage

(Approx.)

M141

4 - ground

4WD shift switch: AUTO, 4H or 4LO

Battery voltage

4WD shift switch: 2WD

0V

SDIA2729E

Continuity should exist.

SDIA2731E

Continuity should exist.

SDIA2732E

TF-96

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

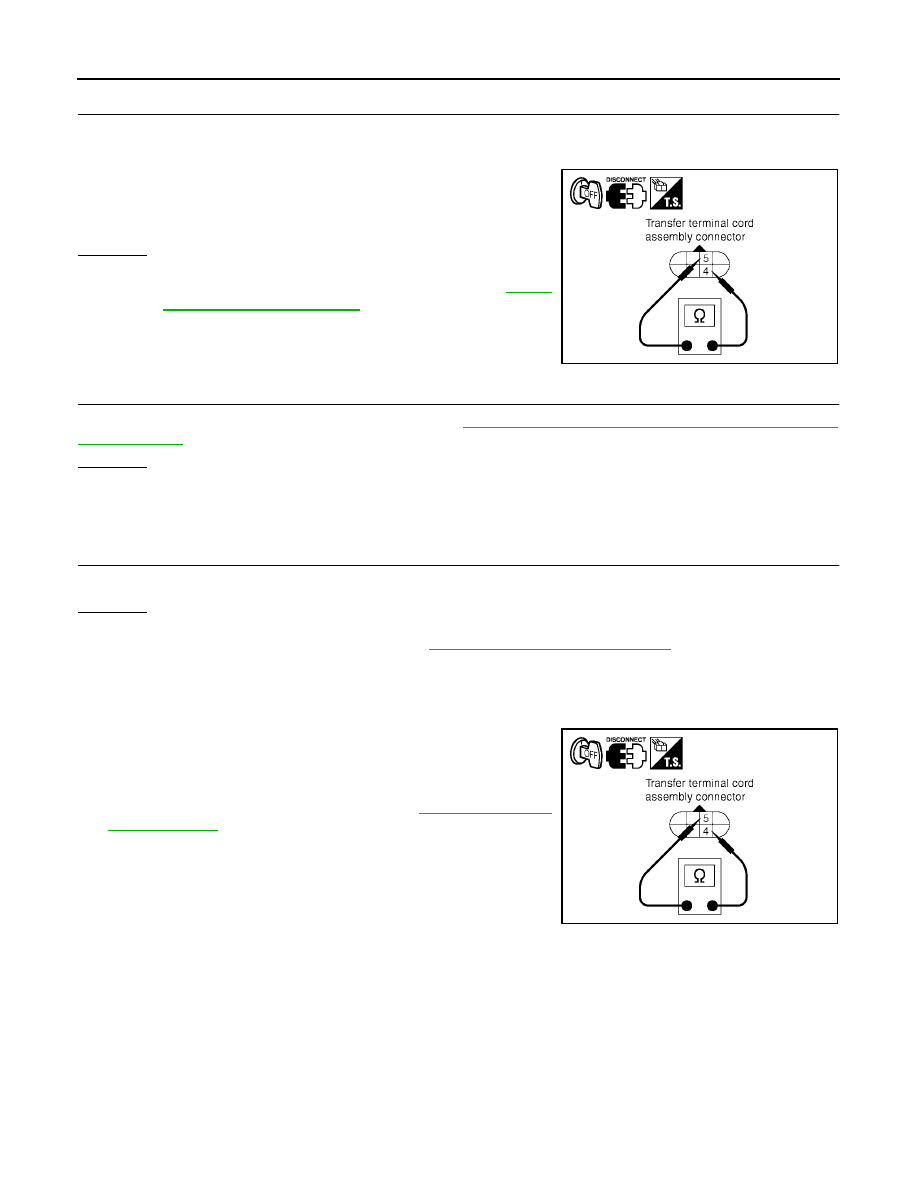

6.

CHECK 2-4WD SOLENOID

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer terminal cord assembly harness connector.

3.

Check resistance between transfer terminal cord assembly ter-
minals 4 and 5.

OK or NG

OK

>> GO TO 7.

NG

>> 2-4WD solenoid is malfunctioning. Refer to

TF-24,

"Location of Electrical Parts"

.

7.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 8.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

8.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.

OK or NG

OK

>> Inspection End.

NG

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

COMPONENT INSPECTION

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer terminal cord assembly harness connector.

3.

Check resistance between transfer terminal cord assembly ter-
minals 4 and 5.

4.

If NG, replace the 2-4WD solenoid. Refer to

TF-24, "Location of

Electrical Parts"

.

4 - 5

: Approx. 22.8 - 25.2

Ω

WDIA0187E

4 - 5

: Approx. 22.8 - 25.2

Ω

WDIA0187E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-97

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

Transfer Motor

EDS001JO

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

Monitored item

Content

Condition

Display value

MOTOR RELAY [ON/
OFF]

Condition of transfer motor
relay

●

Accelerator pedal
depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO
or 4LO (A/T selector lever
“P” or “N” position)

OFF

("ON" for approx. 2

sec. after shifting to

“P” and “N”.)

4WD shift switch: AUTO
or 4LO (Except for A/T
selector lever “P” or “N”
position)

ON

4WD shift switch: 4H (A/T
selector lever “P” posi-
tion)

OFF

("ON" for approx. 2

sec. after shifting to

“P”.)

4WD shift switch: 4H
(Except for A/T selector
lever “P” position)

ON

MOTOR RELAY MON
[ON/OFF]

Check signal for transfer
control unit signal output

●

Accelerator pedal
depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO
or 4LO (A/T selector lever
“P” or “N” position)

OFF

("ON" for approx. 2

sec. after shifting to

“P” and “N”.)

4WD shift switch: AUTO
or 4LO (Except for A/T
selector lever “P” or “N”
position)

ON

4WD shift switch: 4H (A/T
selector lever “P” posi-
tion)

OFF

("ON" for approx. 2

sec. after shifting to

“P”.)

4WD shift switch: 4H
(Except for A/T selector
lever “P” position)

ON

TF-98

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

TRANSFER CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

Terminal

Wire

color

Item

Condition

Data (Approx.)

14

V

Transfer motor relay

●

Accelerator
pedal depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal
depressed

4WD shift switch: 2WD

Battery voltage

4WD shift switch: AUTO or 4LO (A/T
selector lever “P” or “N” position)

Battery voltage
(0V for approx.
2 sec. after
shifting to “P”
and “N”.)

4WD shift switch: AUTO or 4LO (Except
for A/T selector lever “P” or “N” position)

0V

4WD shift switch: 4H (A/T selector lever
“P” position)

Battery voltage
(0V for approx.
2 sec. after
shifting to “P”.)

4WD shift switch: 4H (Except for A/T
selector lever “P” position)

0V

41

SB

Transfer motor relay monitor

●

Accelerator
pedal depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal
depressed

4WD shift switch: 2WD

0V

4WD shift switch: AUTO or 4LO (A/T
selector lever “P” or “N” position)

0V
(Battery volt-
age for approx.
2 sec. after
shifting to “P”
and “N”.)

4WD shift switch: AUTO or 4LO (Except
for A/T selector lever “P” or “N” position)

Battery voltage

4WD shift switch: 4H (A/T selector lever
“P” position)

0V
(Battery volt-
age for approx.
2 sec. after
shifting to “P”.)

4WD shift switch: 4H (Except for A/T
selector lever “P” position)

Battery voltage















Content      ..     432      433      434      435     ..
