TROUBLE DIAGNOSIS

TF-27

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

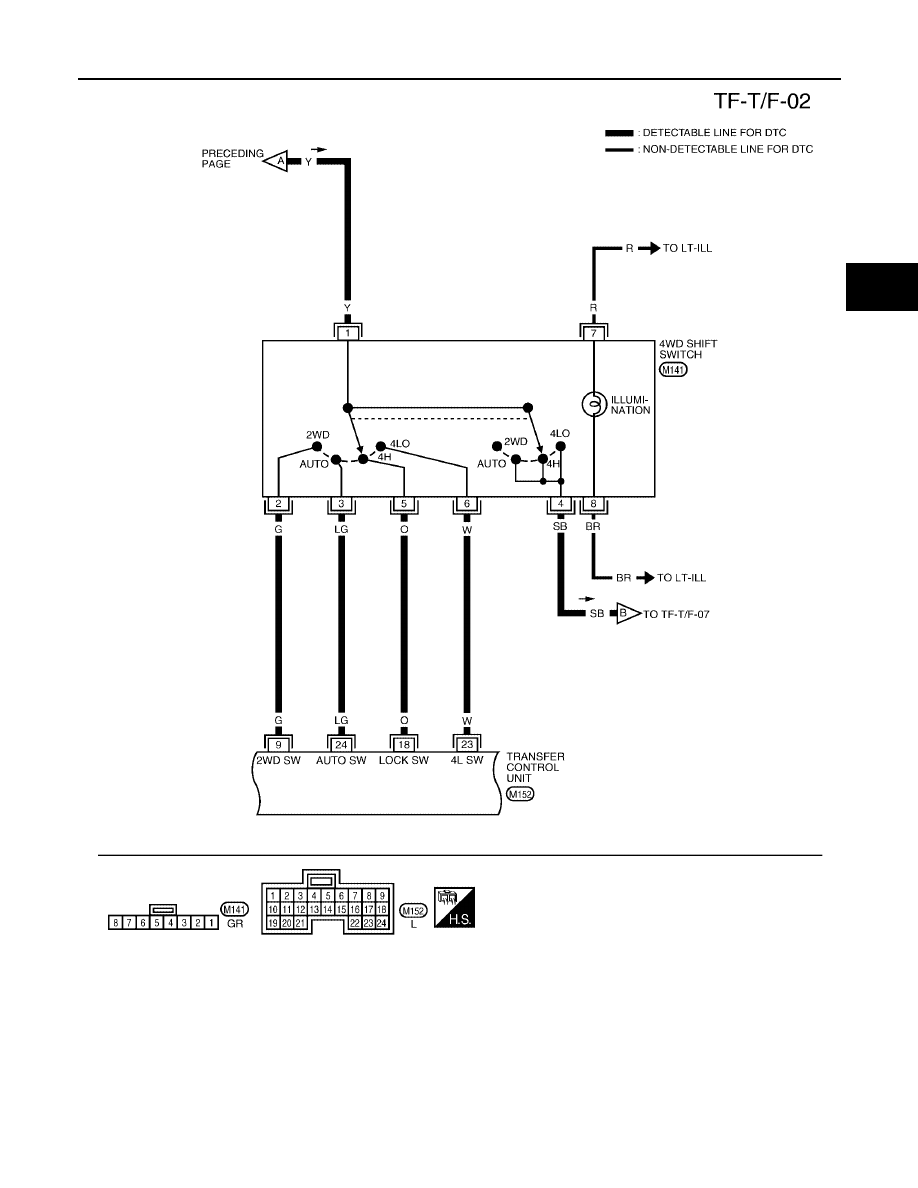

BDWA0015E

TF-28

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

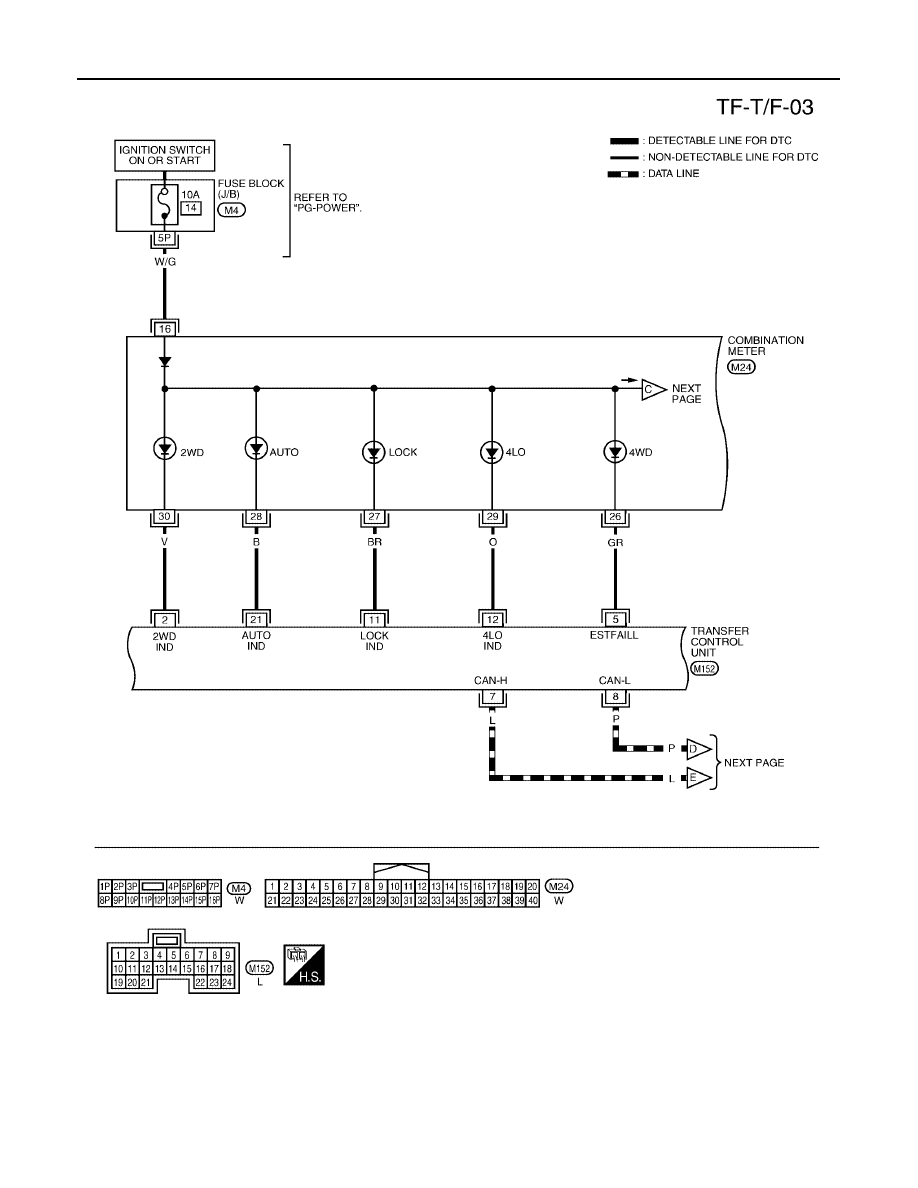

BDWA0016E

TROUBLE DIAGNOSIS

TF-29

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

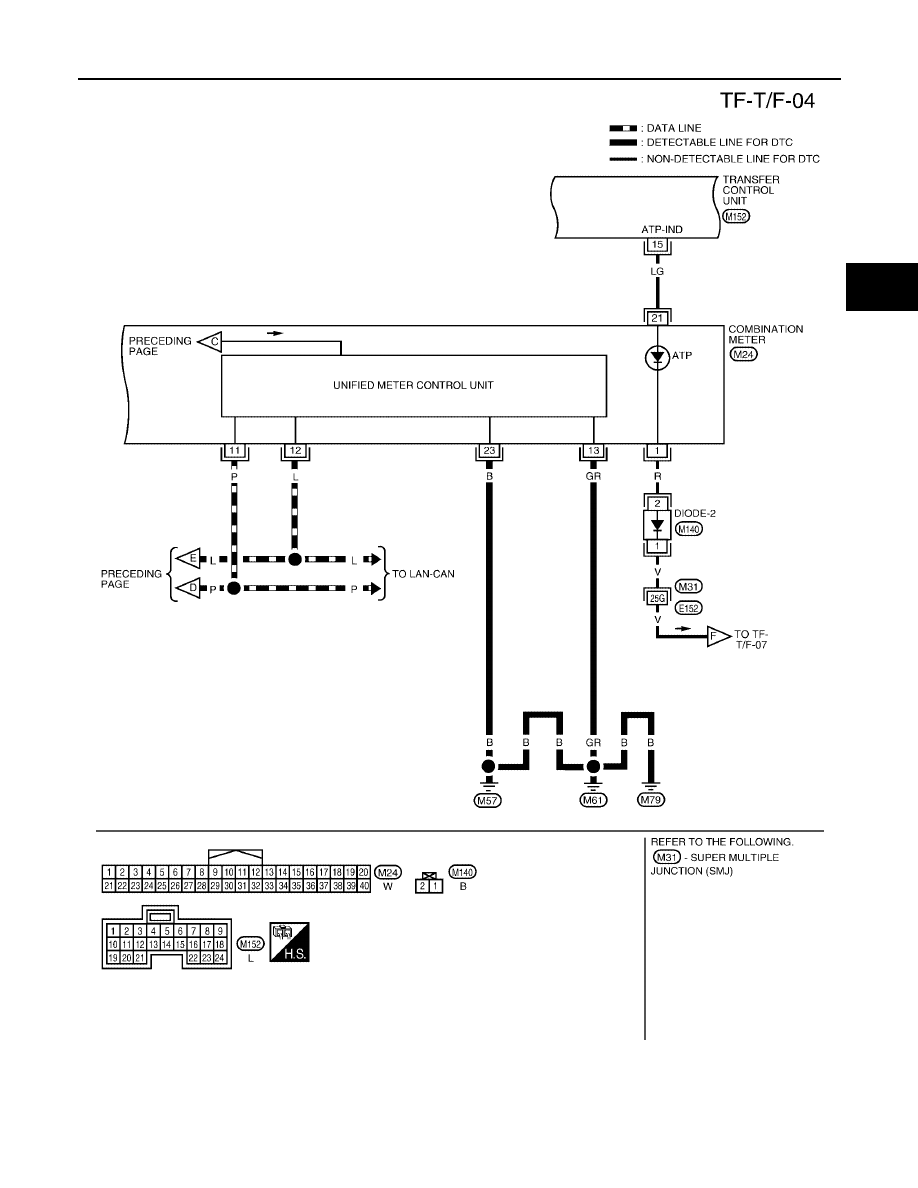

BDWA0017E

TF-30

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

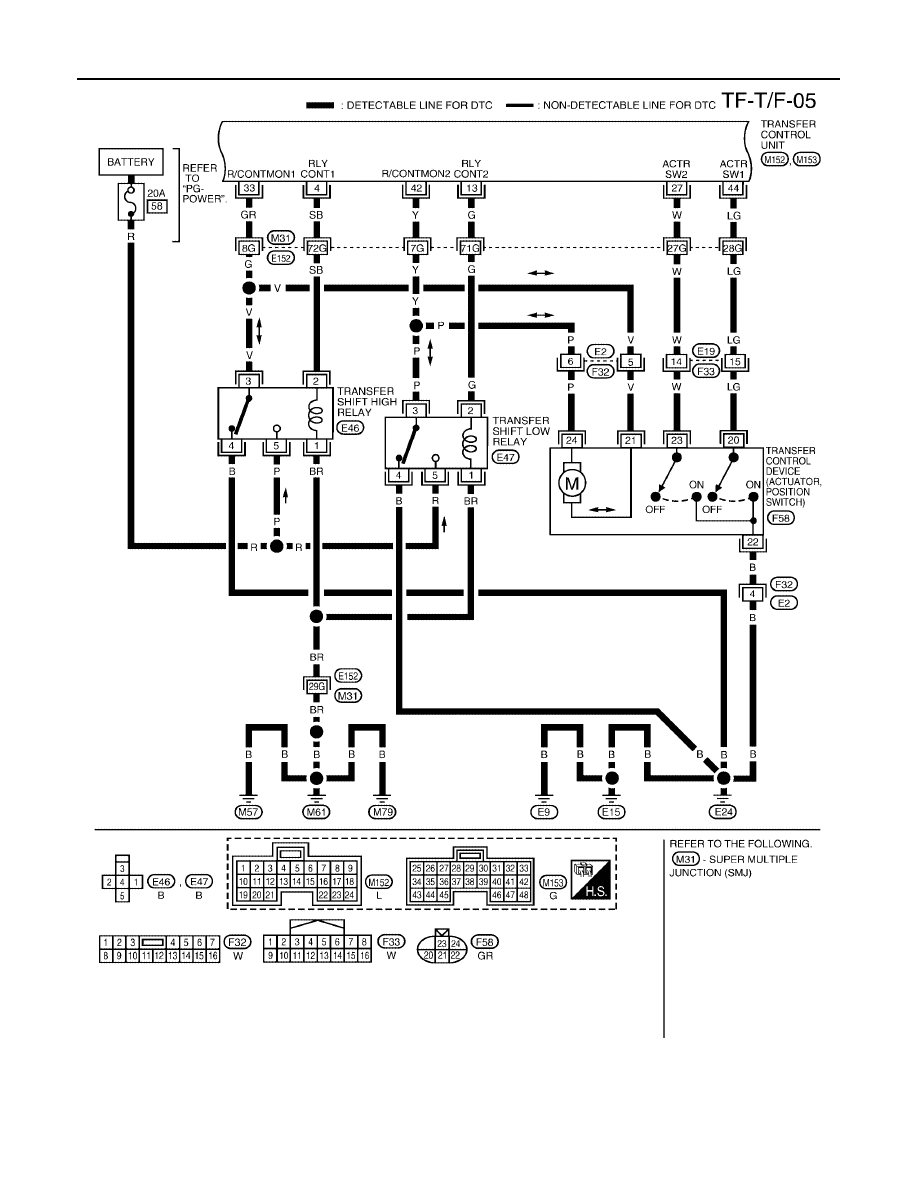

BDWA0018E

TROUBLE DIAGNOSIS

TF-31

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

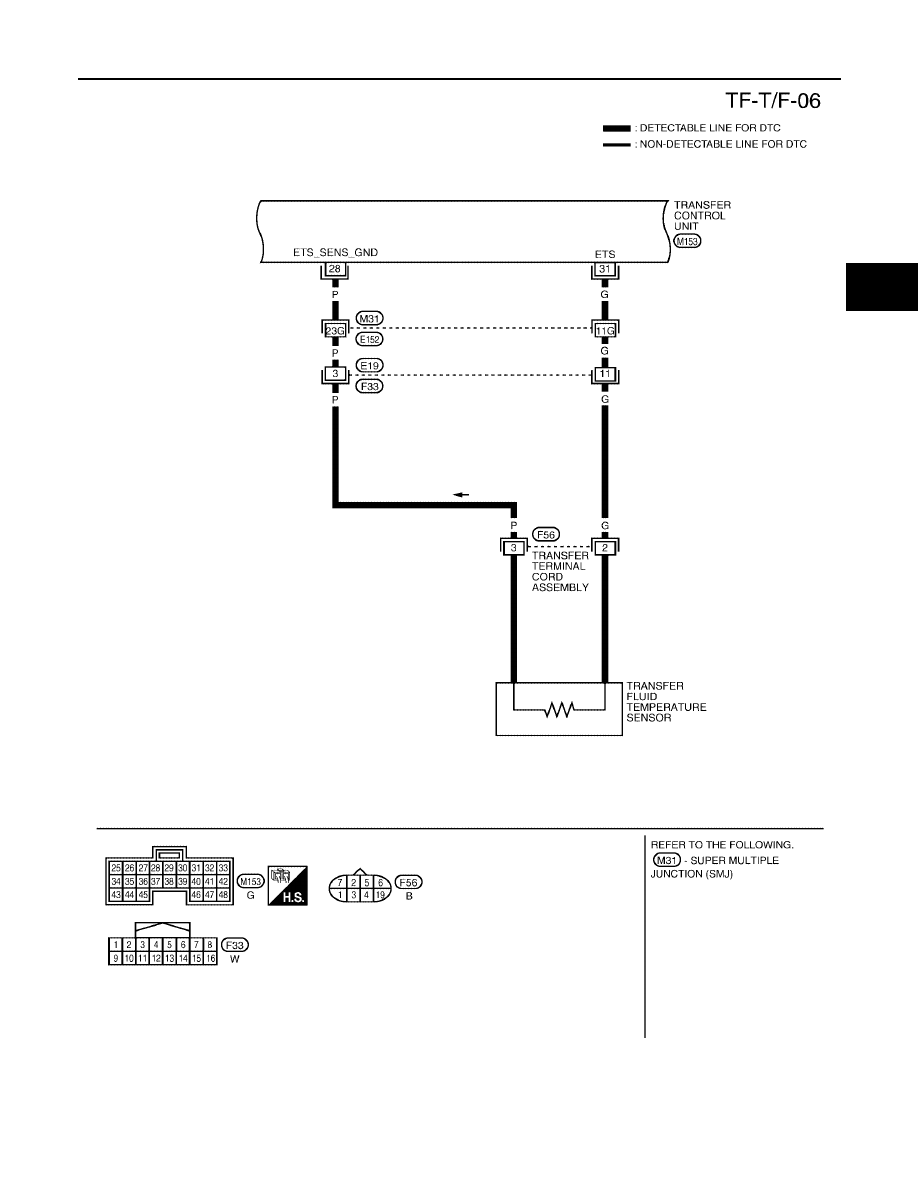

BDWA0019E

TF-32

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

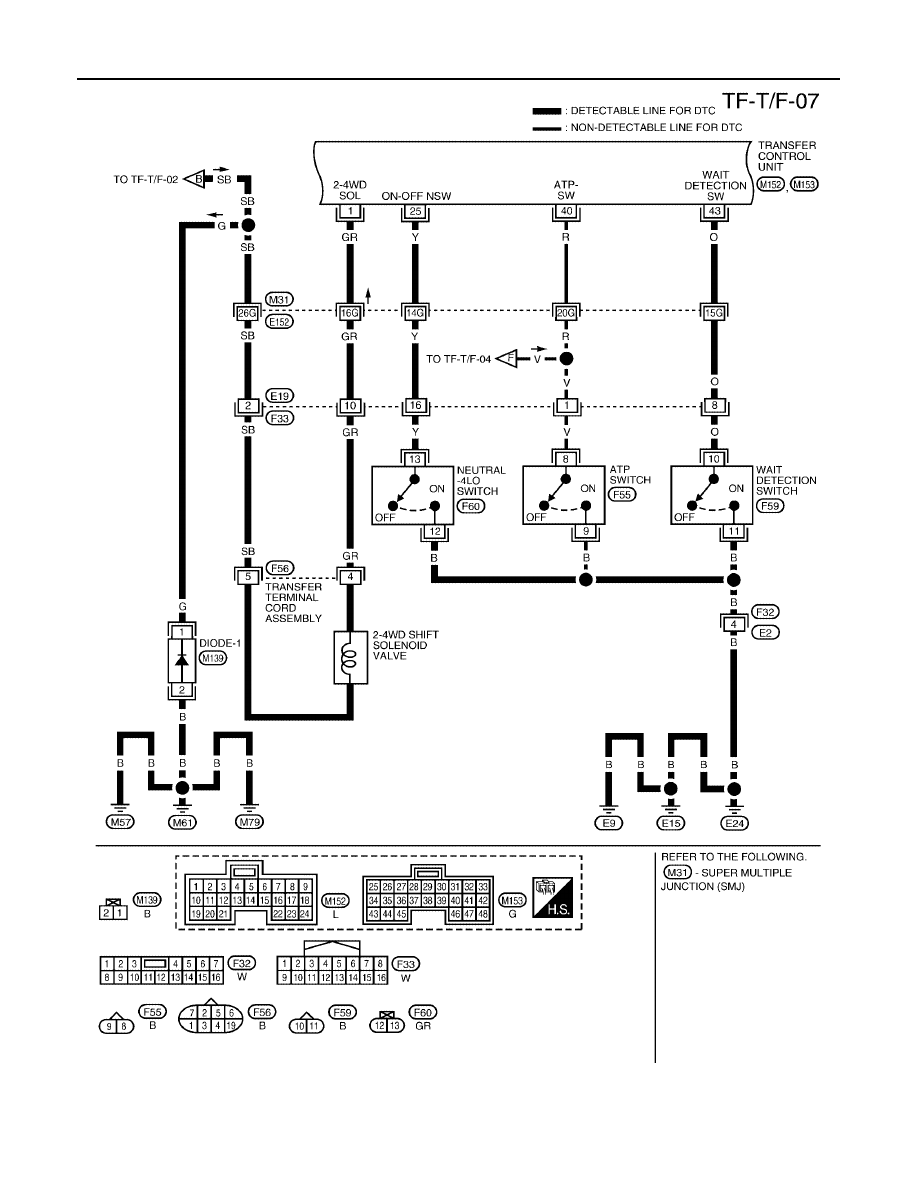

BDWA0020E

TROUBLE DIAGNOSIS

TF-33

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

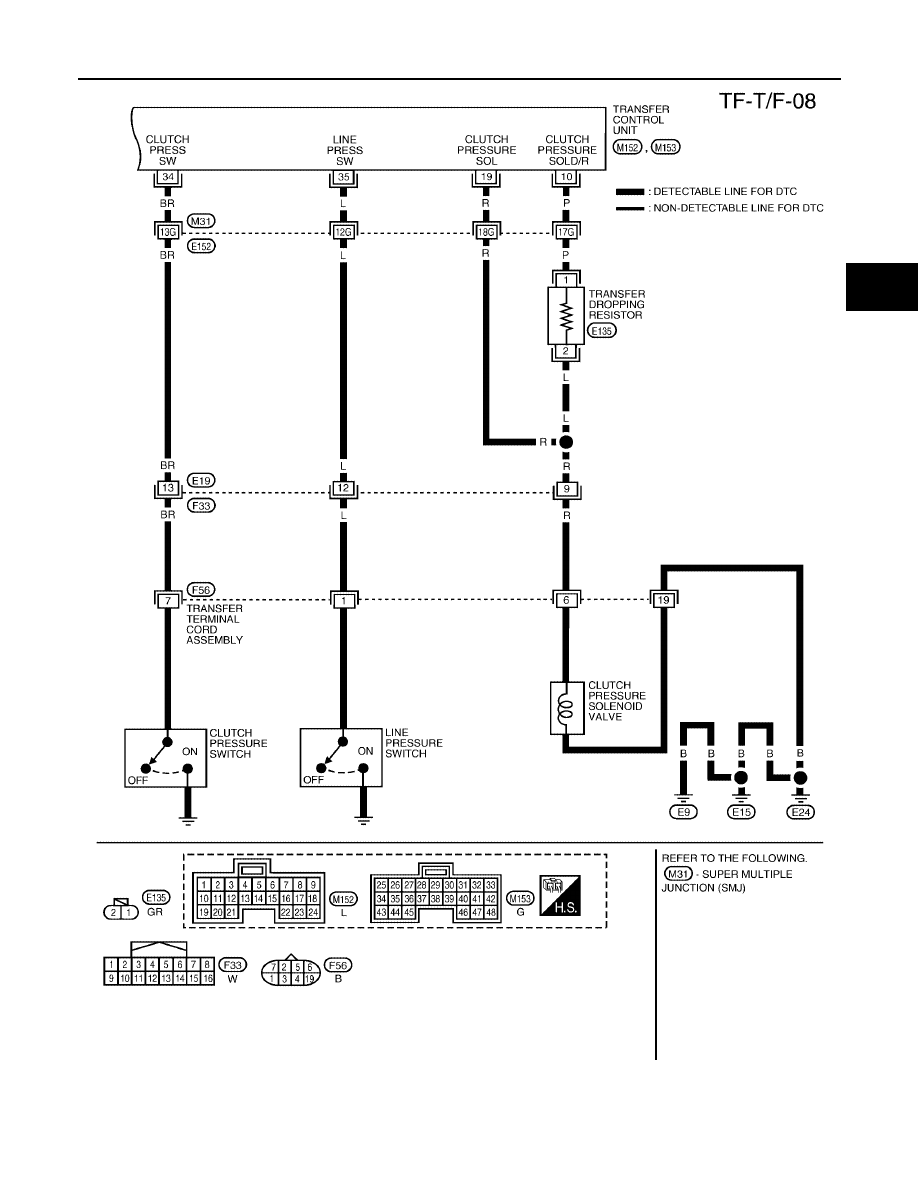

BDWA0021E

TF-34

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

Inspections Before Trouble Diagnosis

EDS001J5

TRANSFER FLUID CHECK

Check fluid for leaks and fluid level. Refer to

TF-13, "Inspection"

.

PREPARATION FOR ROAD TEST

●

The purpose of the test is to determine overall performance of
transfer and analyze causes of problems.

●

When a malfunction is found in any part of transfer, perform the
road test to locate the malfunction area and repair the malfunc-
tion parts.

●

The road test consists of the following three parts.

–

Check before engine is started. Refer to

TF-34, "CHECK

BEFORE ENGINE IS STARTED"

.

–

Check at idle. Refer to

TF-34, "CHECK AT IDLE"

.

–

Cruise test. Refer to

TF-36, "CRUISE TEST"

.

CHECK BEFORE ENGINE IS STARTED

1.

CHECK 4WD SHIFT INDICATOR LAMP

1.

Park vehicle on flat surface.

2.

Turn ignition switch to “OFF” position.

3.

Move A/T selector lever to “P” position.

4.

Set 4WD shift switch to “2WD” position.

5.

Turn ignition switch to “ON” position. (Do not start engine.)

Does 4WD shift indicator lamp turn ON for approximately 1 second?

YES

>> GO TO 2.

NO

>> Go to

TF-120, "4WD Shift Indicator Lamp and 4LO Indicator Lamp Do Not Turn ON"

.

2.

CHECK 4WD WARNING LAMP

1.

Turn ignition switch to “OFF” position.

2.

Move A/T selector lever to “P” position.

3.

Set 4WD shift switch to “2WD” position.

4.

Turn ignition switch to “ON” position. (Do not start engine.)

Does 4WD warning lamp turn ON?

YES

>> GO TO

TF-34, "CHECK AT IDLE"

.

NO

>> GO TO

TF-123, "4WD Warning Lamp Does Not Turn ON"

.

CHECK AT IDLE

1.

CHECK 4WD SHIFT INDICATOR LAMP

1.

Park vehicle on flat surface and engage the parking brake.

2.

Turn ignition switch to “OFF” position.

3.

Move A/T selector lever to “P” position.

4.

Set 4WD shift switch to “2WD” position.

5.

Start engine.

Does 4WD shift indicator lamp turn ON?

YES

>> GO TO 3.

NO

>> GO TO 2.

SMT089D
