Nissan Pathfinder (2005 year). Manual - part 412

FRONT SEAT

SE-91

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

1.

Headrest

2.

Headrest holder with multi position
lock

3.

Seatback assembly

4.

Lumbar support lever

5.

Power seat switch escutcheon

6.

Recliner switch knob

7.

Slide switch knob

8.

Driver power seat frame assembly

9.

Leg cover

10. Driver seat wiring harness

11. Seat cushion outer finisher

12. Outer pedestal finisher

13. Seat cushion front finisher

14. Seat cushion inner finisher

15. Seat cushion frame

16. Seat cushion heating element

17. Seat cushion pad

18. Seat cushion trim cover

19. Headrest holder

20. Seatback board

21. Switch assembly

22

Seat cushion rear finisher

23

Driver manual seat frame assembly

SE-92

FRONT SEAT

2005 Pathfinder

Passenger Seat

WIIA0469E

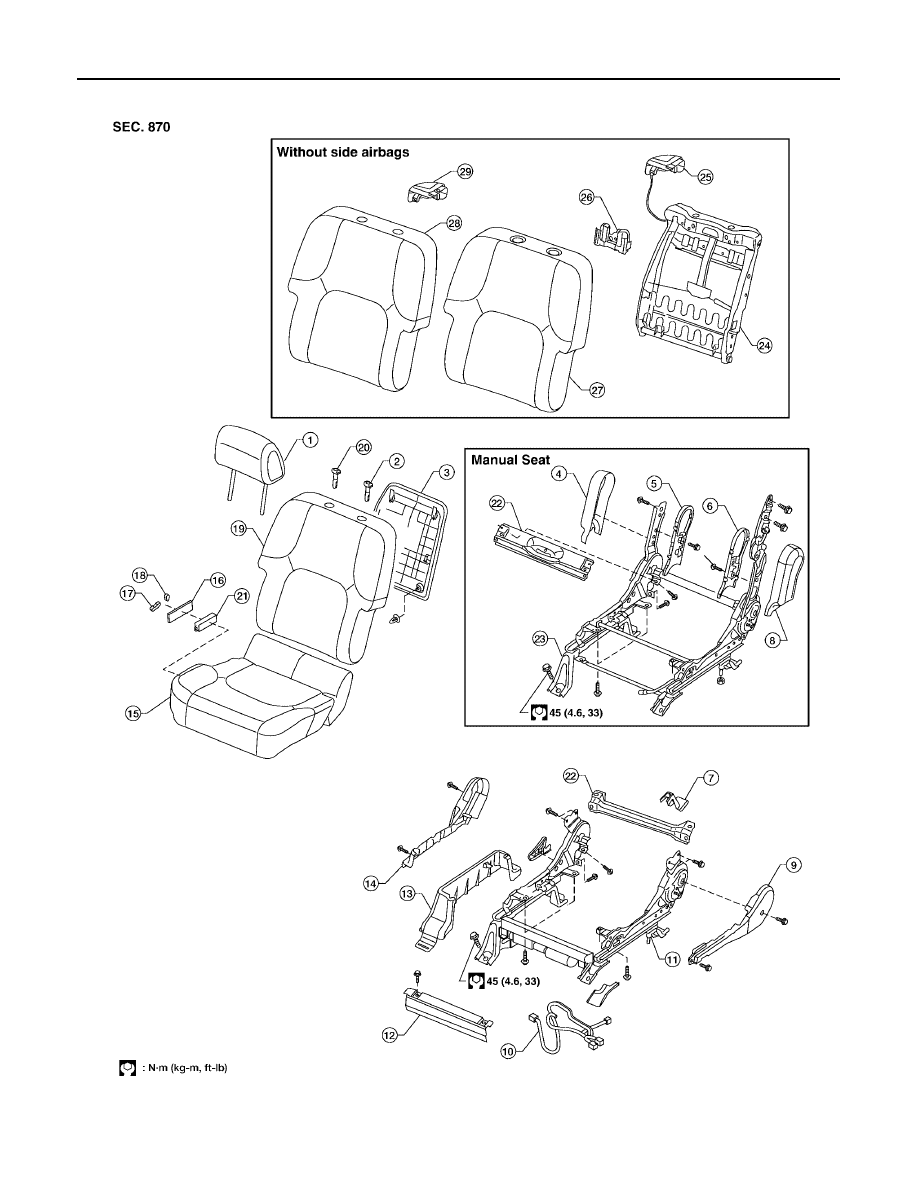

1.

Headrest

2.

Headrest holder with multi position
lock

3.

Seatback board

4.

Outboard reclining arm outer cover

5.

Outboard reclining arm inner cover

6.

Inboard reclining arm inner cove

FRONT SEAT

SE-93

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

REMOVAL

When removing or installing the seat trim, handle it carefully to keep dirt out and avoid damage.

CAUTION:

●

Before removing the front seat, turn the ignition switch off, disconnect both battery cables and
wait at least 3 minutes.

●

When checking the power seat circuit for continuity using a circuit tester, do not confuse its con-
nector with the side air bag module connector. Such an error may cause the air bag to deploy.

●

Do not drop, tilt, or bump the side air bag module while installing the seat. Always handle it with
care.

●

After front side air bag module inflates, front seatback assembly must be replaced.

●

Front passenger seat is equipped with an Occupant Classification System sensor and control
module. Do not disassemble front passenger seat cushion assembly or remove the trim as this
will affect the Occupant Classification System calibration.

●

Always replace passenger seat cushion as an assembly.

1.

Slide the seat until the four body mounting bolts are visible and a tool can be inserted.

NOTE:

●

If disassembling the seat after removal, set the front/rear cushion lifters to the top position.

2.

Disconnect both battery cables and wait at least 3 minutes.

3.

Disconnect the side air bag module harness connector.

4.

Remove the four body mounting bolts.

5.

Disconnect the power seat harness connectors and remove the seat from the vehicle.

NOTE:
When removing and installing the seat, use shop cloths to protect the vehicle from damage.

INSTALLATION

●

Installation is in the reverse order of removal.

Disassembly and Assembly

EIS0046F

SEATBACK TRIM AND PAD

WARNING:

Removal of front side air bag module should only be done to allow deployment of front side air bag
module prior to disposal of seatback assembly.

NOTE:
Only complete seatback assemblies can be replaced.

NOTE:
Be sure to set the front/rear cushion lifter to the top position.
1.

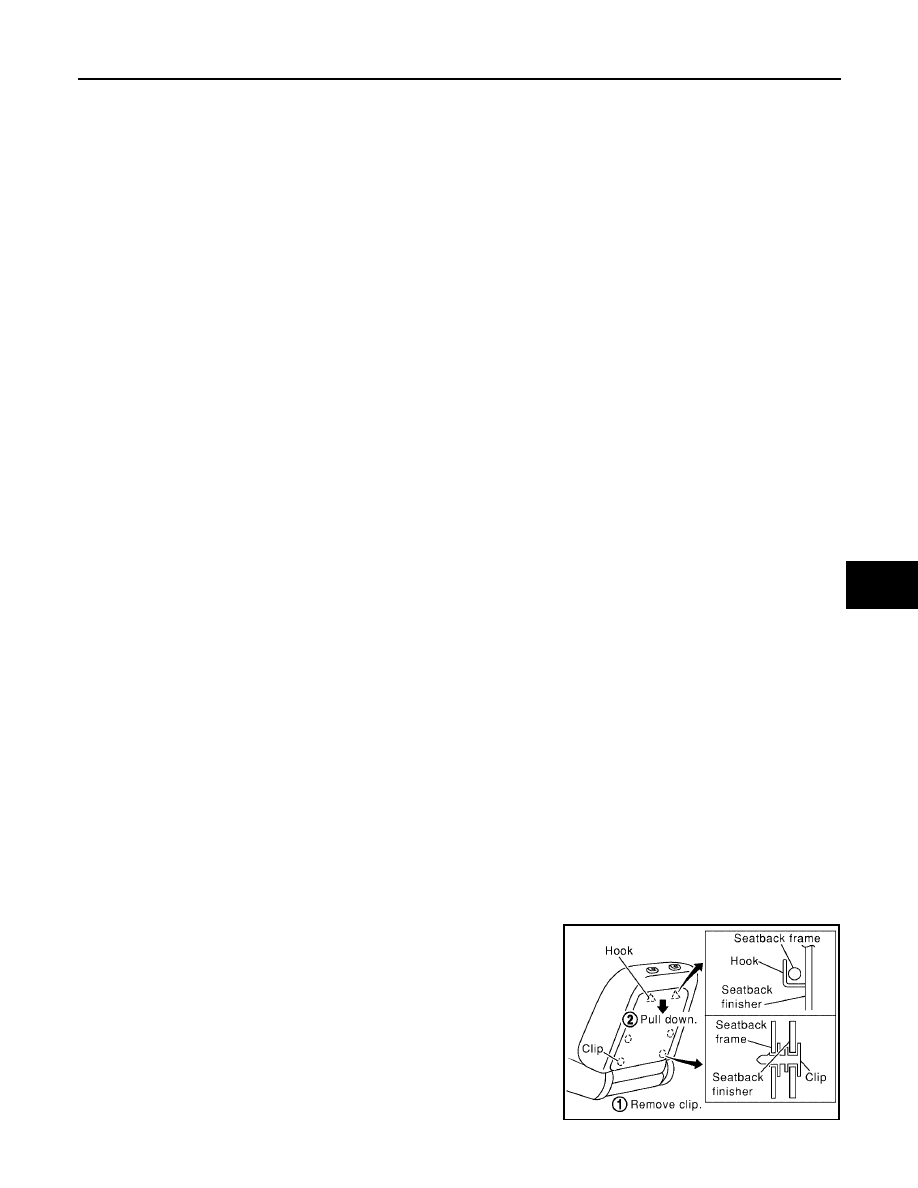

Remove the seatback board from the back of the seatback.

7.

Leg cover

8.

Outboard reclining arm inner cover

9.

Seat cushion inner cover

10. Passenger seat wiring harness

11. Power seat frame assembly

12. Seat cushion front finisher

13. Outer pedestal finisher

14. Seat cushion outer finisher

15. Seat cushion assembly

16. Power seat switch escutcheon

17. Slide switch knob

18. Recliner switch knob

19. Seatback assembly

20. Headrest holder

21. Switch assembly

22. Seat cushion rear finisher

23. Manual seat frame assembly

PIIA0163E

SE-94

FRONT SEAT

2005 Pathfinder

2.

Remove the retainer.

3.

Remove the headrest.

4.

From inside of the seatback, squeeze the headrest holder tabs
at the base of the stay pipe and pull the up to remove.

NOTE:
Before installing the headrest holder, check its orientation (front/
rear and right/left).

5.

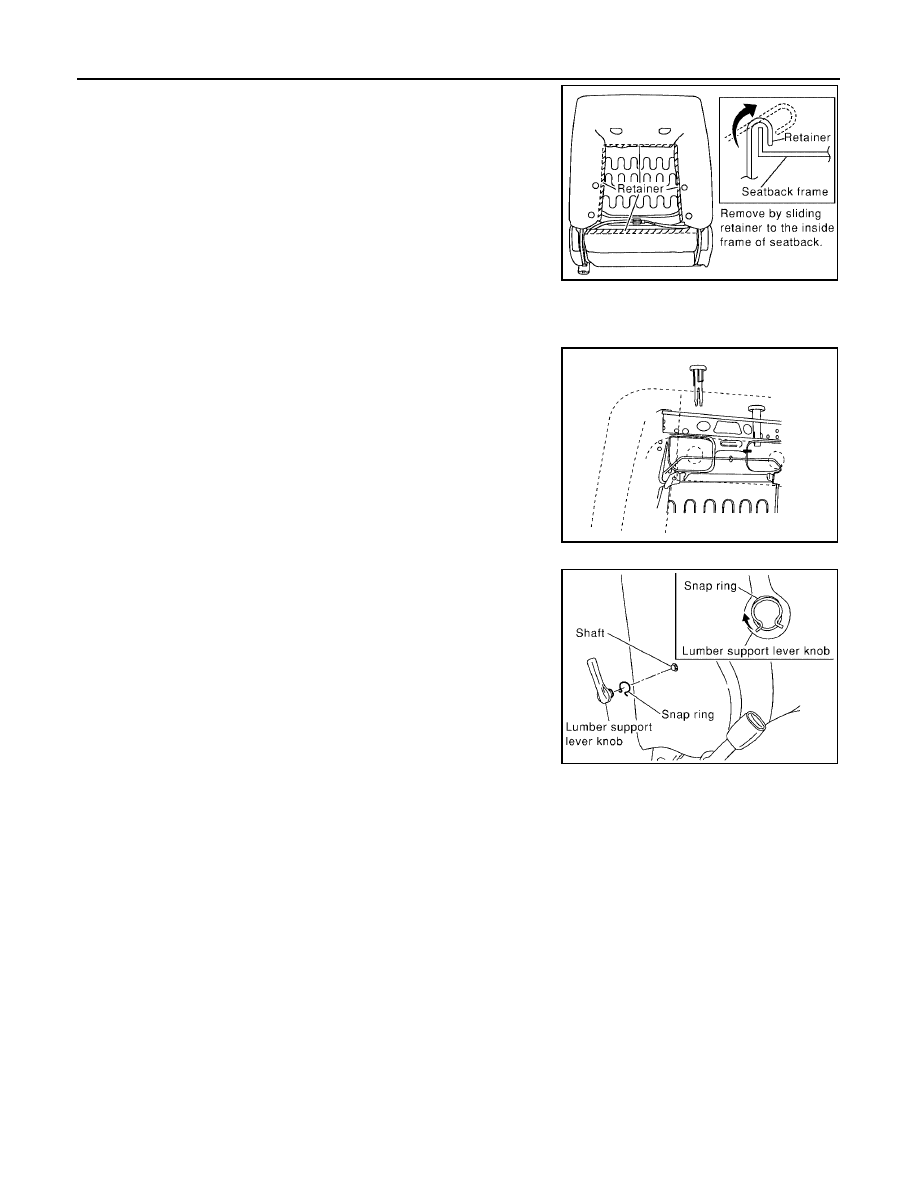

Remove the snap ring and the lumbar support lever knob.

6.

Disconnect the seatback heater harness. Remove the seatback trim and pad assembly. Remove the hog
ring to separate the seatback trim from the pad and the heater unit.

REMOVAL OF SEATBACK ASSEMBLY

1.

After completing the steps 1 and 2 of "Seatback Trim and Pad", remove the side air bag harness connec-
tor from the seat cushion.

2.

Remove the mounting bolts (2 for each side) and seatback assembly.

INSTALLATION OF SEATBACK ASSEMBLY

●

Installation is in the reverse order of removal.

SEAT CUSHION TRIM AND PAD

CAUTION:

●

Front passenger seat is equipped with an Occupant Classification System sensor and control
module. Do not disassemble front passenger seat cushion assembly or remove the trim as this
will affect the Occupant Classification System calibration.

●

Always replace passenger seat cushion as an assembly.

●

When removed, the passenger seat cushion must always be placed pan side UP to prevent dam-
age.

SIIA0113E

LRS023

PIIA1156E

FRONT SEAT

SE-95

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

●

During installation, the wire harness clips must be reinstalled in the holes they were originally in.
Do not add additional clips.

●

The Occupant Classification System control module can only be replaced as part of the seat cush-
ion assembly.

1.

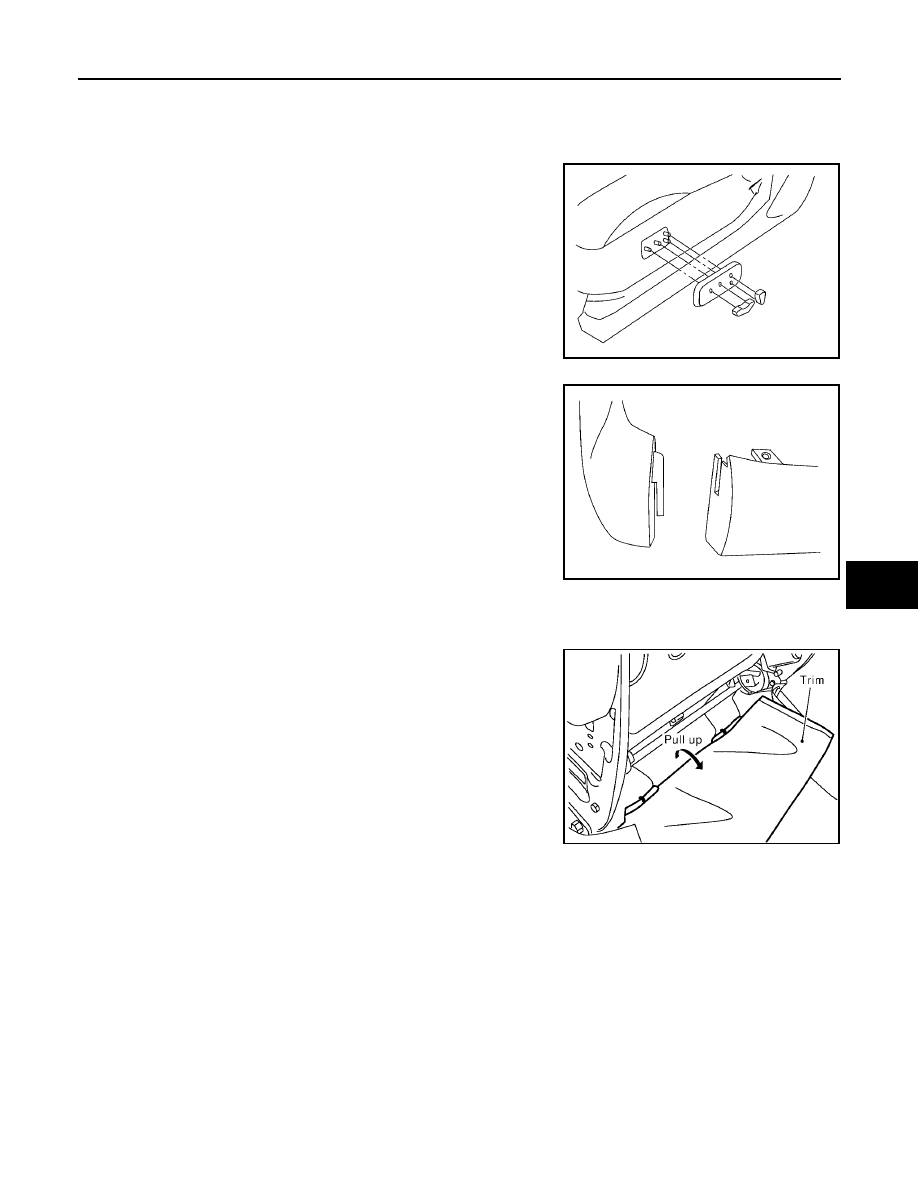

Remove the power seat switch knobs and power seat switch
escutcheon (or recline knobs on manual drivers seat).

2.

Remove the front seat cushion finisher (inner).

3.

Remove the power seat switch screws (or lift knobs on manual seats).

4.

Remove four bolts and the seat cushion assembly.

●

On the fold flat passenger seat it is necessary to unclip the
rear flap j-clip from the seat pan.

5.

Remove the retainer on the seat cushion frame, then remove the harness connector for the seat heater.

6.

On the drivers seat only, after removing the seat cushion trim and pad, remove the hog rings to separate
the trim cover from the pad and seat cushion heater unit.

LIIA0681E

LIIA0285E

SIIA0503E

SE-96

REAR SEAT

2005 Pathfinder

REAR SEAT

PFP:88300

Removal and Installation

EIS0046G

SECOND ROW OUTBOARD
Removal

1.

Lift handle and tilt seat forward.

2.

Remove seat bolts.

3.

Lower seat cushion

4.

Remove seat base trim cover.

5.

Remove seat nuts and assembly.

Installation

Installation is in the reverse order of removal.

SECOND ROW CENTER
Removal

1.

Tilt the seat cushion forward.

2.

Remove the seat cushion bolts and assembly.

3.

Remove the seat back bolts and assembly.

Installation

Installation is in the reverse order of removal.

THIRD ROW
Removal

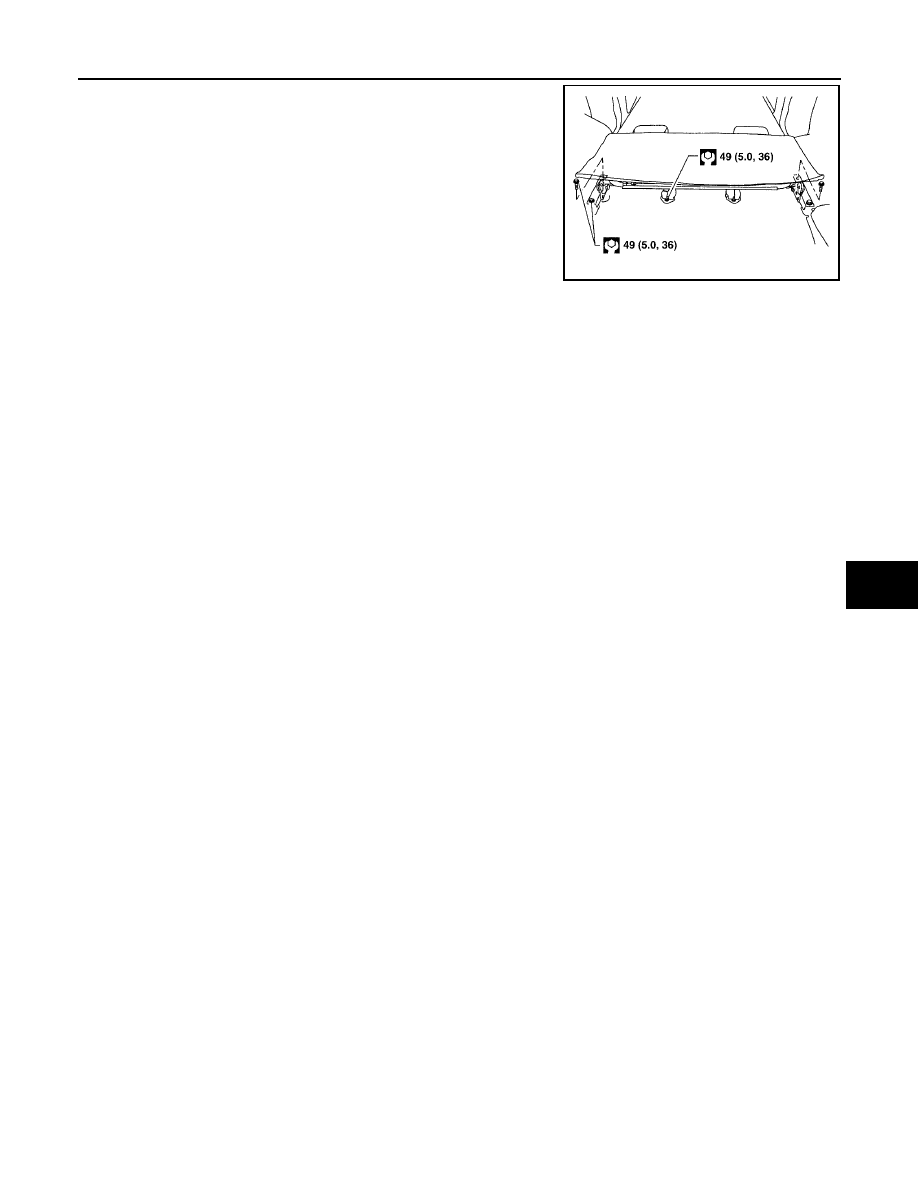

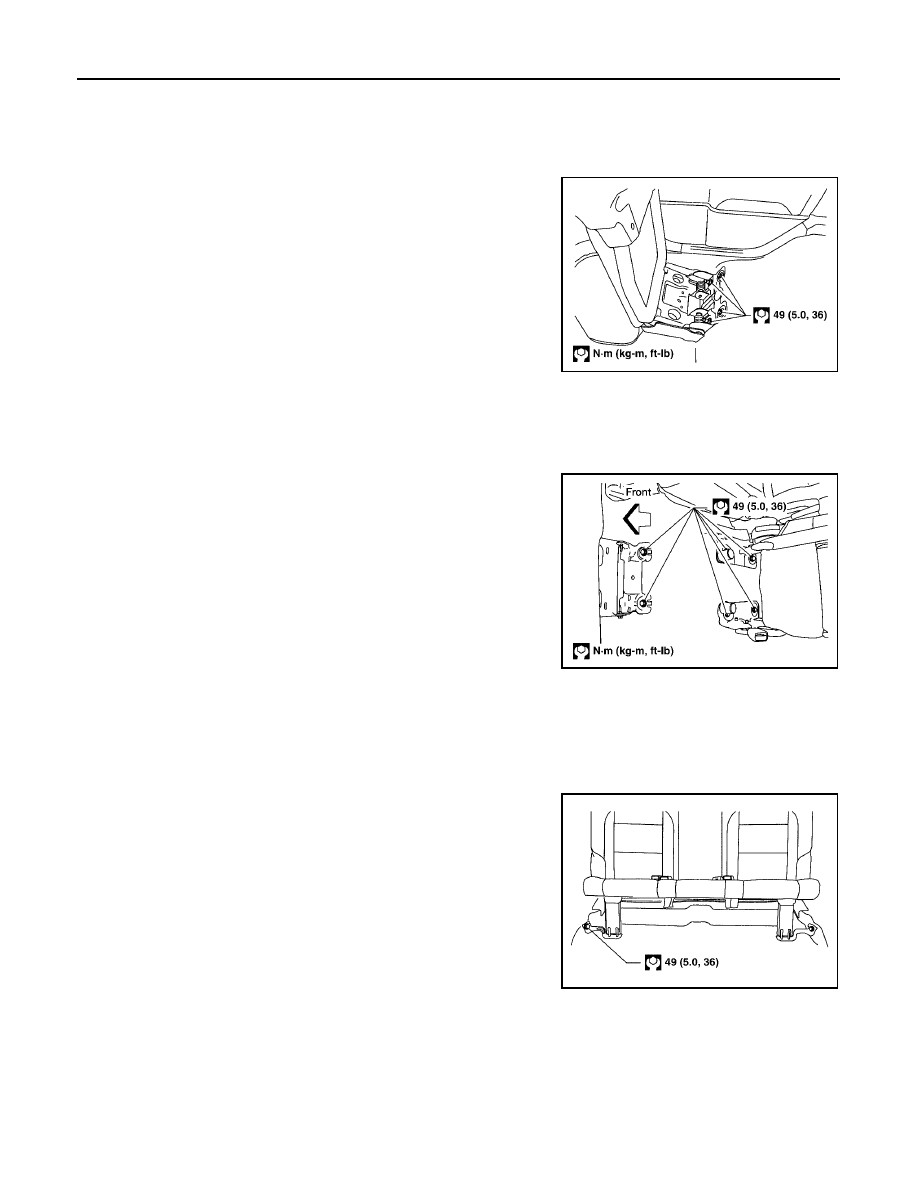

1.

Remove the lower base trim covers.

2.

Remove front anchor bolts.

3.

Retract the seat into the cargo floor position.

LIIA1119E

WIIA0618E

LIIA1029E

REAR SEAT

SE-97

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

4.

Remove the rear anchor bolts from the seat assembly.

5.

Remove the seat assembly.

Installation

Installation is in the reverse order of removal.

LIIA1028E

SE-98

REAR SEAT

2005 Pathfinder

Disassembly and Assembly

EIS0046H

Second Row Outer

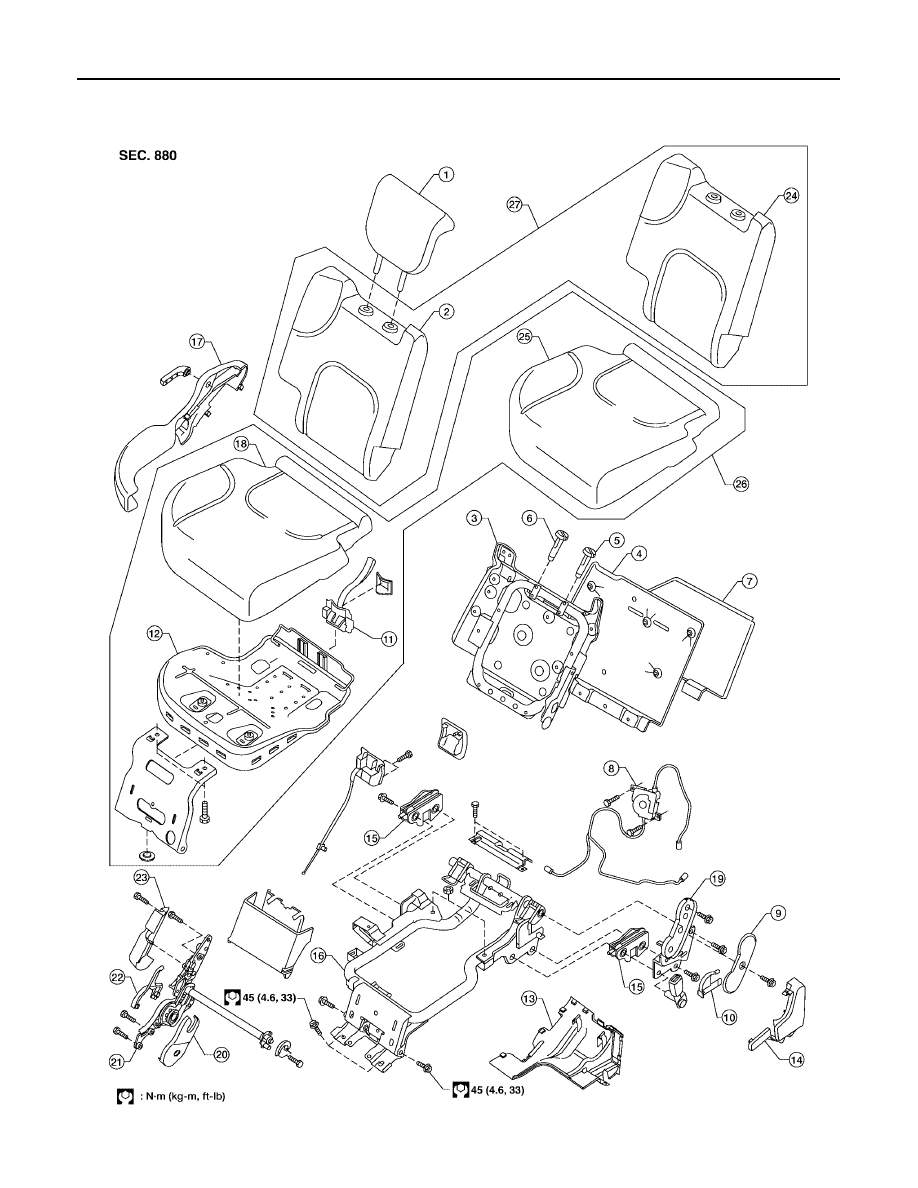

WIIA0470E
