AUTOMATIC DRIVE POSITIONER

SE-75

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

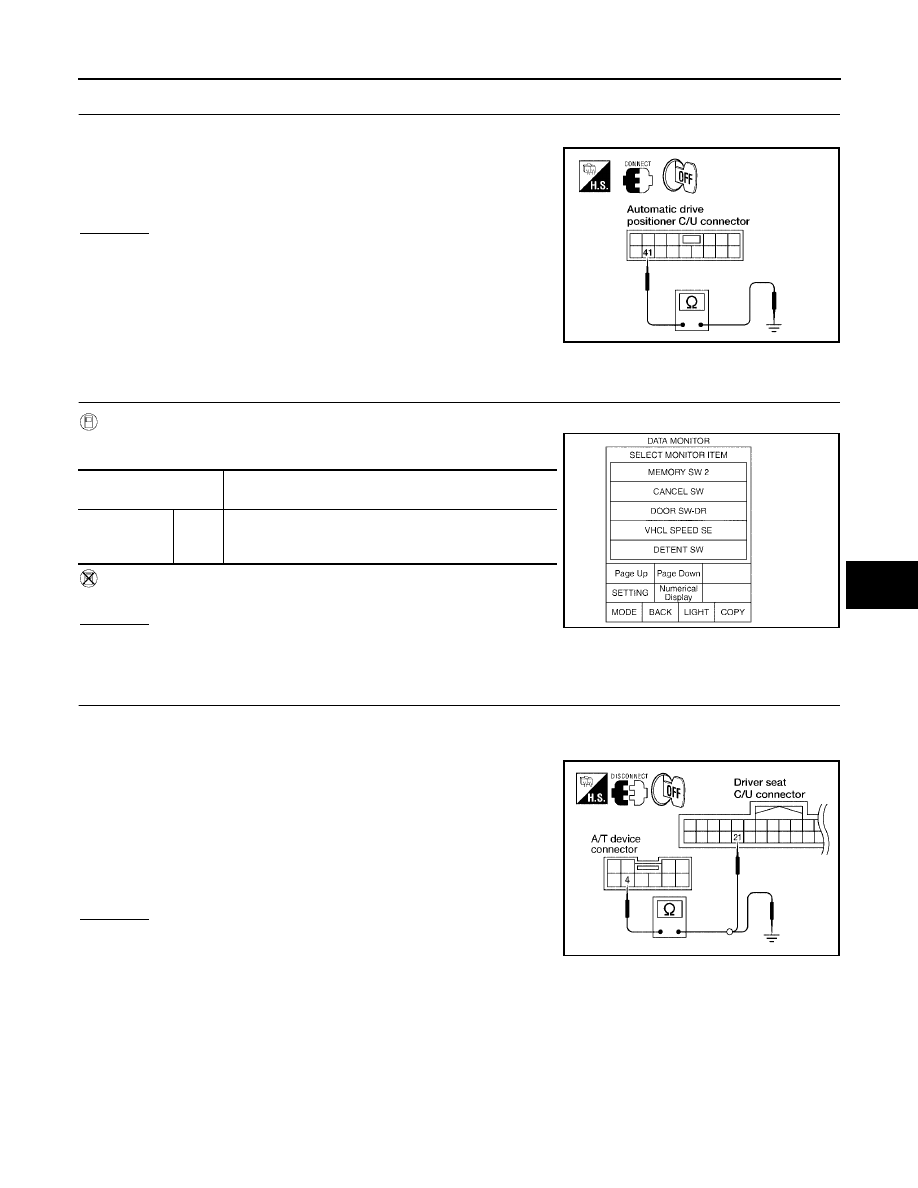

3.

CHECK MIRROR SENSOR GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between automatic drive positioner control unit
connector M34 terminal 41 and ground.

OK or NG

OK

>> Check the condition of the harness and connector.

NG

>> Replace automatic drive positioner control unit.

A/T Device (Detent Switch) Circuit Inspection

EIS00465

1.

CHECK FUNCTION

With CONSULT-II

Check that when the A/T selector lever is in P position, “DETENT
SW” on the DATA MONITOR becomes OFF.

Without CONSULT-II

GO TO 2.
OK or NG

OK

>> A/T device (detent switch) circuit is OK.

NG

>> GO TO 2.

2.

CHECK A/T DEVICE (DETENT SWITCH) HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect A/T device and driver seat control unit.

3.

Check continuity between A/T device connector M156 terminal 4
and driver seat control unit connector P2 terminal 21.

4.

Check continuity between A/T device connector M156 terminal 4
and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

41 - Ground

: Continuity should exist.

LIIA1135E

Monitor item

[OPERATION or UNIT]

Contents

DETENT SW

“ON/

OFF”

The selector lever position “P position (OFF)/other than P
position (ON)” judged from the park switch signal is dis-
played.

PIIA0291E

4 - 21

: Continuity should exist.

4 - Ground

: Continuity should not exist.

LIIA1774E

SE-76

AUTOMATIC DRIVE POSITIONER

2005 Pathfinder

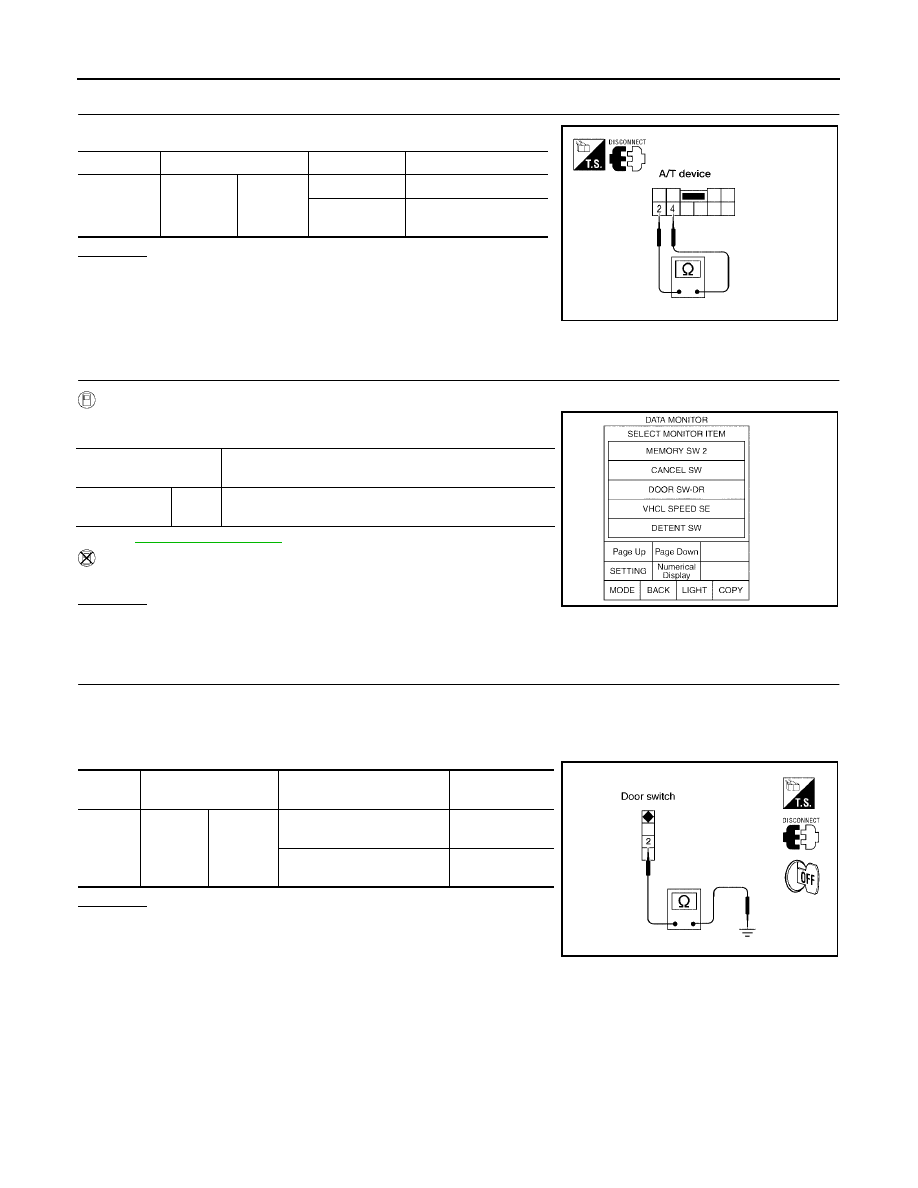

3.

CHECK A/T DEVICE

Check continuity between A/T device (detent switch) as follows.

OK or NG

OK

>> A/T device is OK.

NG

>> Replace A/T device.

Front Door Switch LH Circuit Inspection

EIS00466

1.

CHECK FUNCTION

With CONSULT-II

Touch "BCM" with “DOOR SW-DR” on the DATA MONITOR, check
ON/OFF operation when the front door is open and closed.

*:Refer to

SE-38, "DATA MONITOR"

.

Without CONSULT-II

GO TO 2.

OK or NG

OK

>> Front door switch LH circuit is OK.

NG

>> GO TO 2.

2.

CHECK FRONT DOOR SWITCH LH

1.

Turn ignition switch OFF.

2.

Disconnect front door switch LH.

3.

Check continuity between front door switch LH terminal 2 and ground part of door switch as follows.

OK or NG

OK

>> GO TO 3.

NG

>> Replace front door switch LH.

Connector

Terminals

Condition

Continuity

M156

4

2

P position

Yes

Other than
P position

No

LIIA1775E

Monitor item [OPERA-

TION or UNIT]

Contents

DOOR SW
DR*

“ON/

OFF”

Door open (ON)/door closed (OFF) status judged from
the front door switch is displayed.

PIIA0291E

Connec-

tor

Terminals

Condition

Continuity

B8

2

Ground

part of

door

switch

With the front door switch
LH pressed

No

With the front door switch
LH released

Yes

LIIA0948E

AUTOMATIC DRIVE POSITIONER

SE-77

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

3.

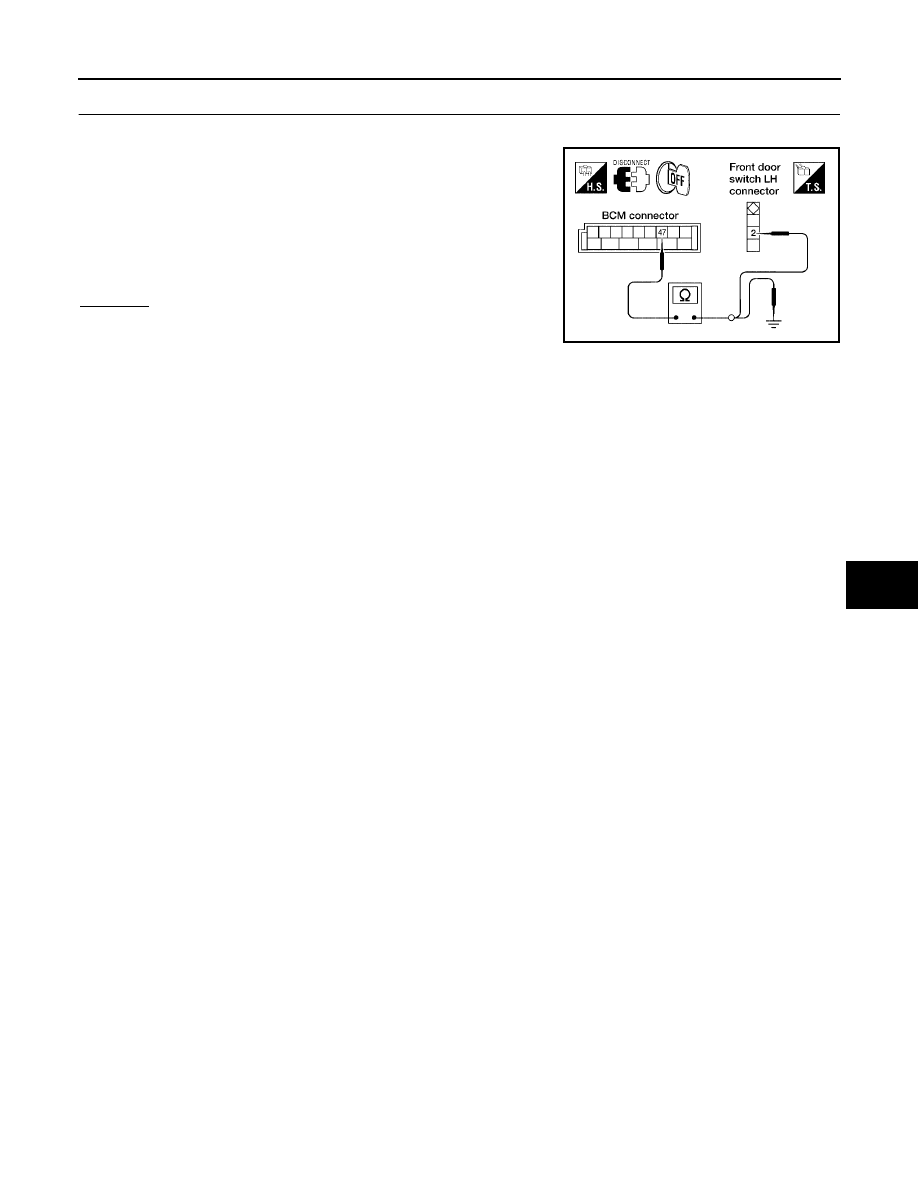

CHECK HARNESS CONTINUITY

1.

Disconnect BCM.

2.

Check continuity between BCM connector M19 terminal 47 and
front door switch LH connector B8 terminal 2.

3.

Check continuity between BCM connector M19 terminal 47 and
ground.

OK or NG

OK

>> Front door switch LH circuit is OK.

NG

>> Repair or replace harness.

47 - 2

: Continuity should exist.

47 - Ground

: Continuity should not exist.

LIIA1027E

SE-78

AUTOMATIC DRIVE POSITIONER

2005 Pathfinder

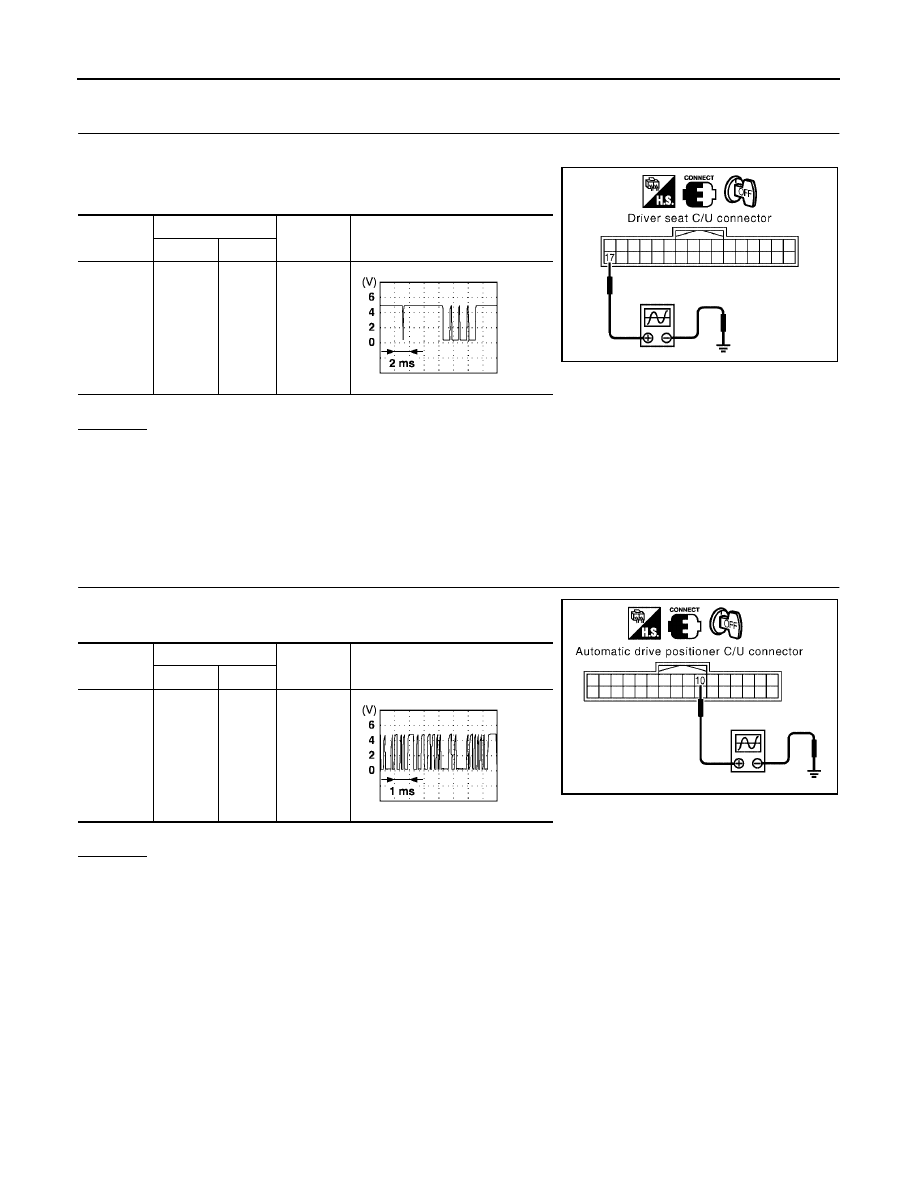

UART Communication Line Circuit Inspection

EIS00467

1.

CHECK UART LINE INPUT/OUTPUT SIGNAL 1

1.

Turn ignition switch OFF.

2.

Check signal between driver seat control unit connector and
ground, with oscilloscope.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following.

●

When voltage wave form does not appear with a constant voltage (approx. 5V), replace driver
seat control unit.

●

When voltage wave form does not appear with a constant voltage (approx. 0V), replace auto-
matic drive positioner control unit.

2.

CHECK UART LINE INPUT/OUTPUT SIGNAL 2

Check signal between automatic drive positioner control unit con-
nector ground, with oscilloscope.

OK or NG

OK

>> GO TO 3.

NG

>> Check the following.

●

When voltage wave form does not appear with a constant voltage (approx. 5V), replace auto-
matic drive positioner control unit.

●

When voltage wave form does not appear with a constant voltage (approx. 0V), replace driver
seat control unit.

Connector

Terminals

Condition

Signal

(+)

(–)

P2

17

Ground

Pedal
adjusting
switch ON
(FOR-
WARD or
BACK-
WARD
operation)

PIIA4599E

PIIA4814E

Connector

Terminals

Condition

Signal

(+)

(–)

M33

10

Ground

Pedal
adjusting
switch ON
(FOR-
WARD or
BACK-
WARD
operation)

PIIA4816E

PIIA4813E

AUTOMATIC DRIVE POSITIONER

SE-79

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

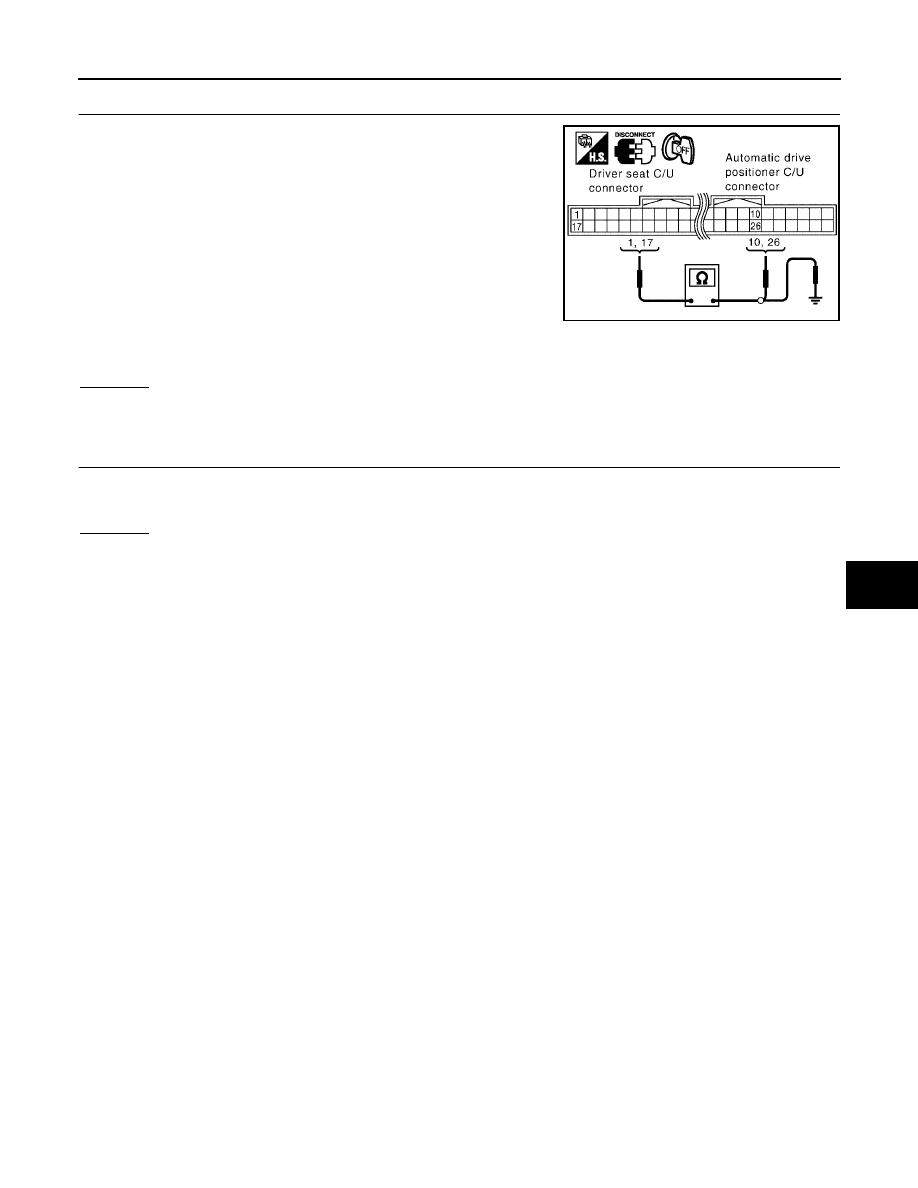

3.

CHECK UART LINE HARNESS

1.

Disconnect driver seat control unit and automatic drive posi-
tioner control unit.

2.

Check continuity between driver seat control unit connector P2
terminals 1, 17, and automatic drive positioner connector M33
terminals 10, 26.

3.

Check continuity between driver seat control unit connector P2
terminals 1, 17 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK DRIVER SEAT CONTROL UNIT

Does the automatic drive positioner operate when the driver seat control unit is exchanged?

OK or NG

OK

>> Replace driver seat control unit.

NG

>> Replace automatic drive positioner control unit.

1 - 10

: Continuity should exist.

17 - 26

: Continuity should exist.

1 - Ground

: Continuity should not exist.

17 - Ground

: Continuity should not exist.

PIIA4598E

SE-80

AUTOMATIC DRIVE POSITIONER

2005 Pathfinder

Removal and Installation

EIS00468

Refer to

ACC-2, "ACCELERATOR CONTROL SYSTEM"

and

BR-6, "BRAKE PEDAL"

.

POWER SEAT

SE-81

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

POWER SEAT

PFP:87016

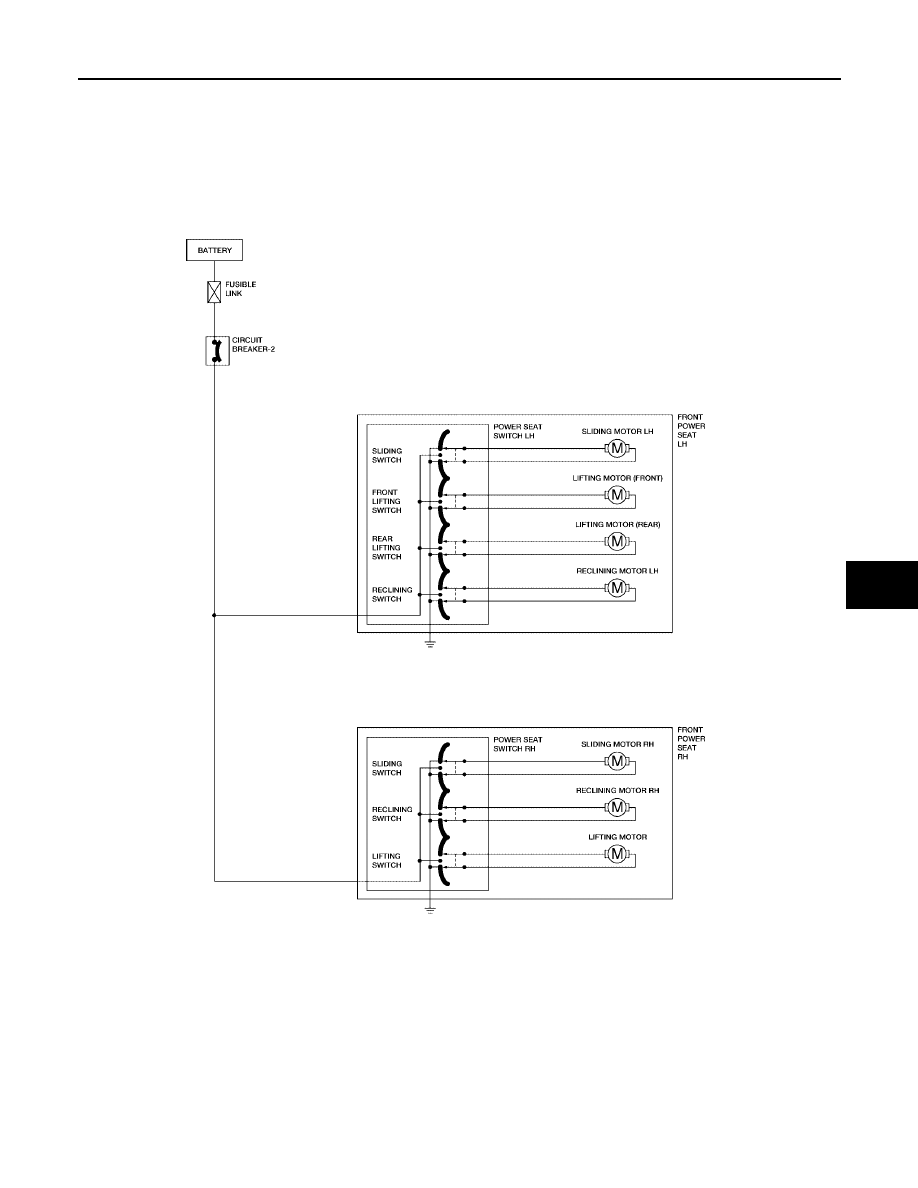

Schematic

EIS00469

WIWA0565E

SE-82

POWER SEAT

2005 Pathfinder

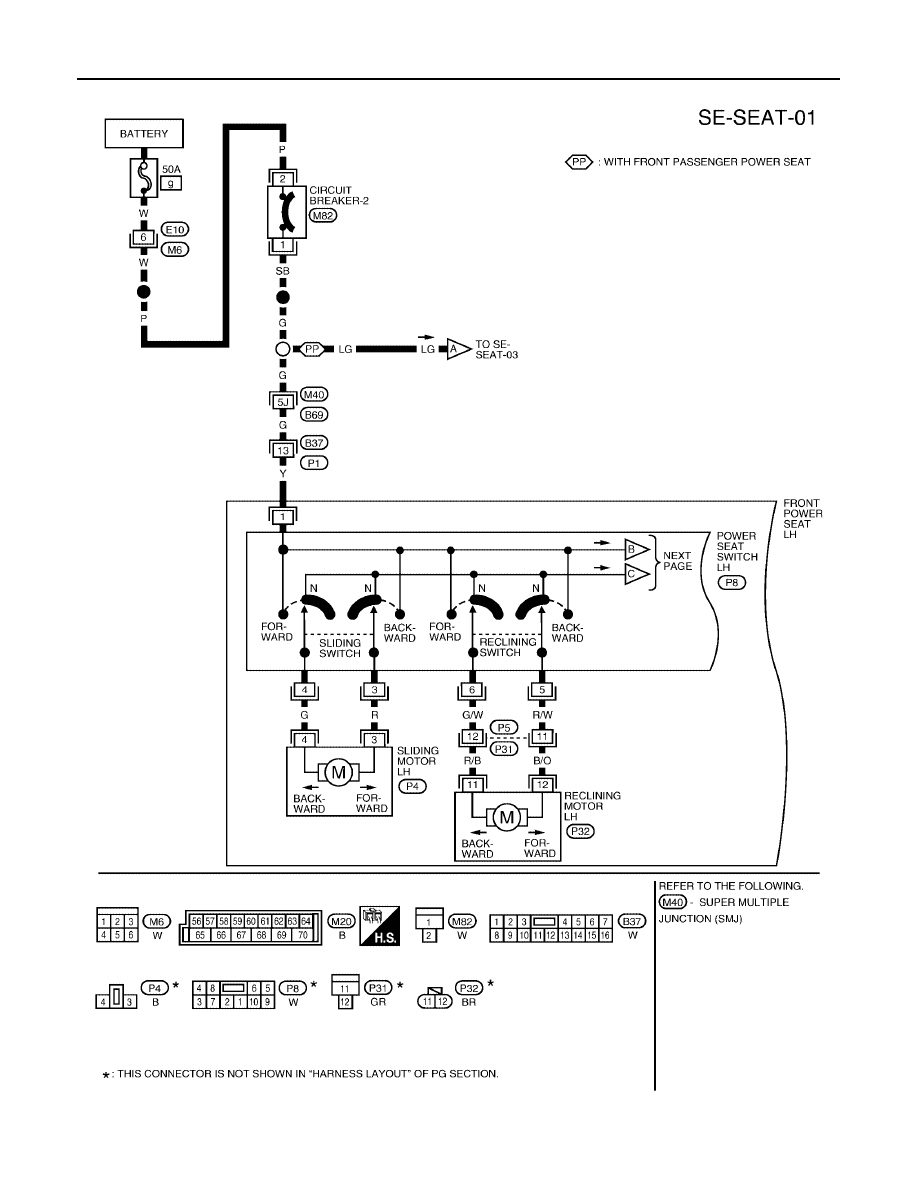

Wiring Diagram — SEAT —

EIS0046A

WIWA0566E
