SUPER MULTIPLE JUNCTION (SMJ)

PFP:84341

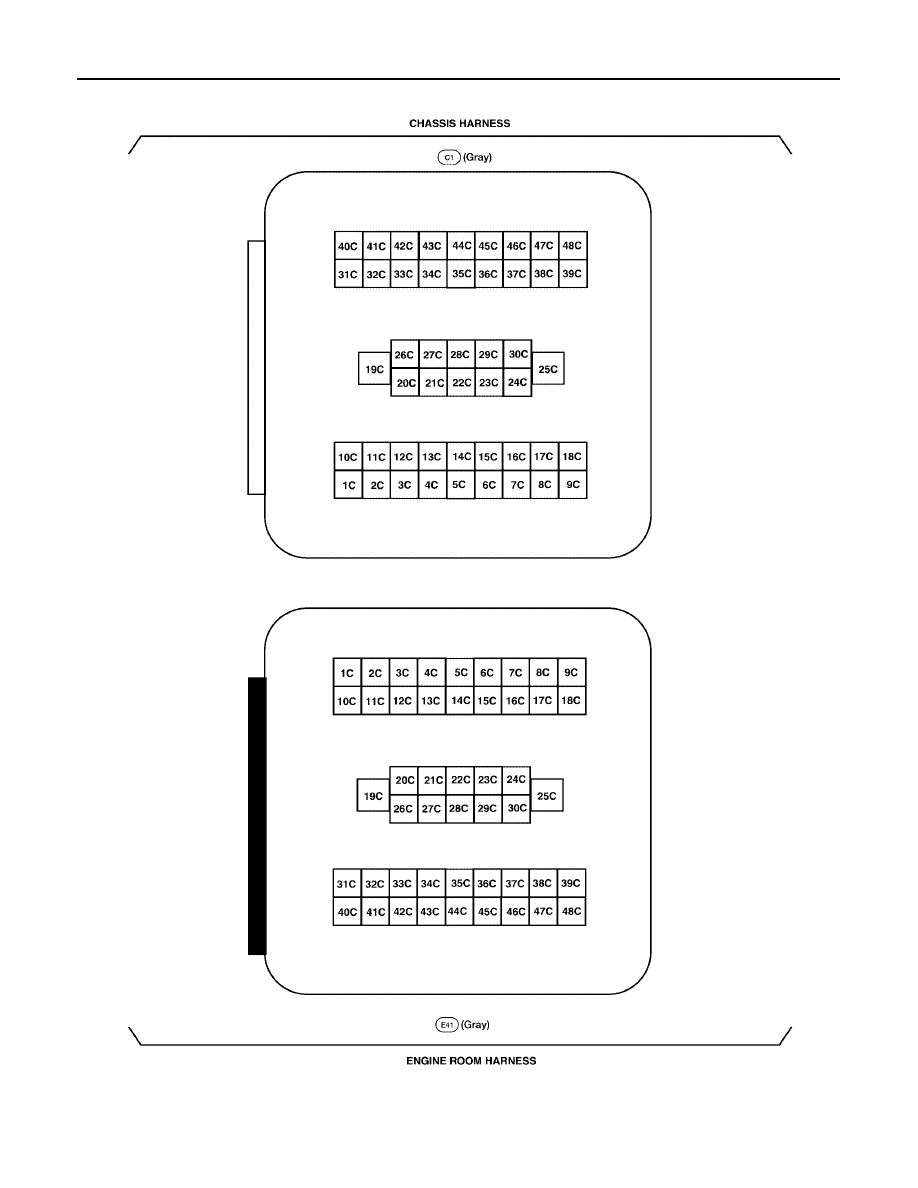

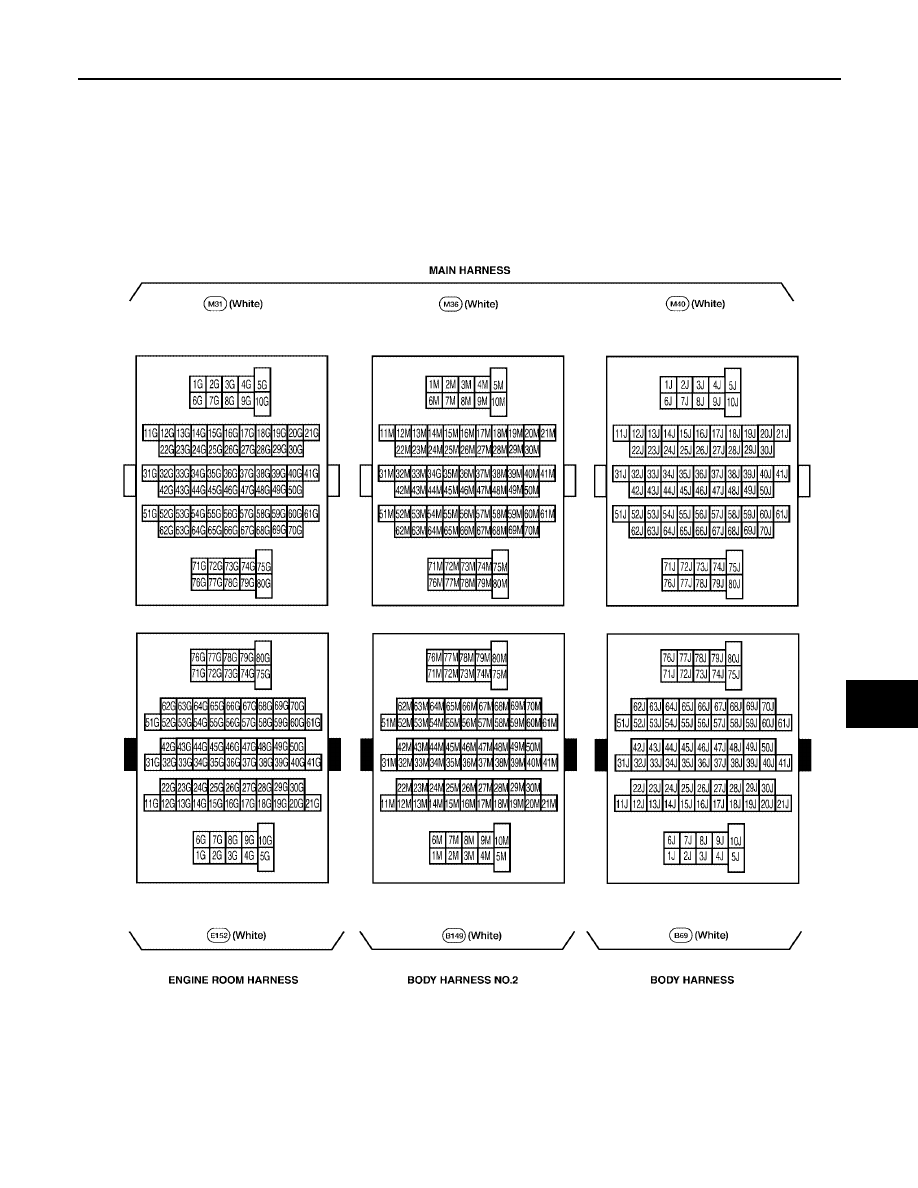

Terminal Arrangement

EKS009XU

WKIA3590E

PG-78

SUPER MULTIPLE JUNCTION (SMJ)

2005 Pathfinder

WKIA3591E

FUSE BLOCK-JUNCTION BOX(J/B)

PG-79

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

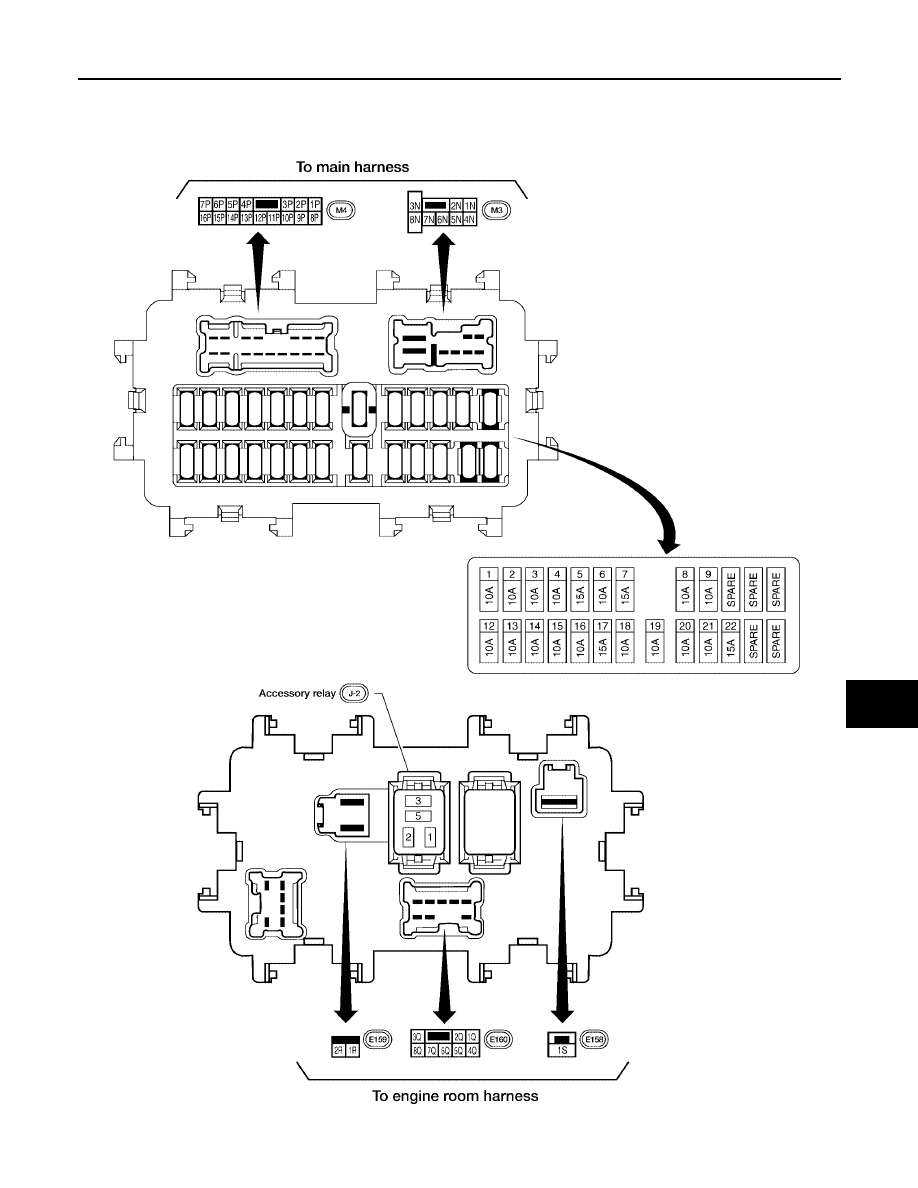

FUSE BLOCK-JUNCTION BOX(J/B)

PFP:24350

Terminal Arrangement

EKS009XV

WKIA3592E

PG-80

FUSE AND FUSIBLE LINK BOX

2005 Pathfinder

FUSE AND FUSIBLE LINK BOX

PFP:24381

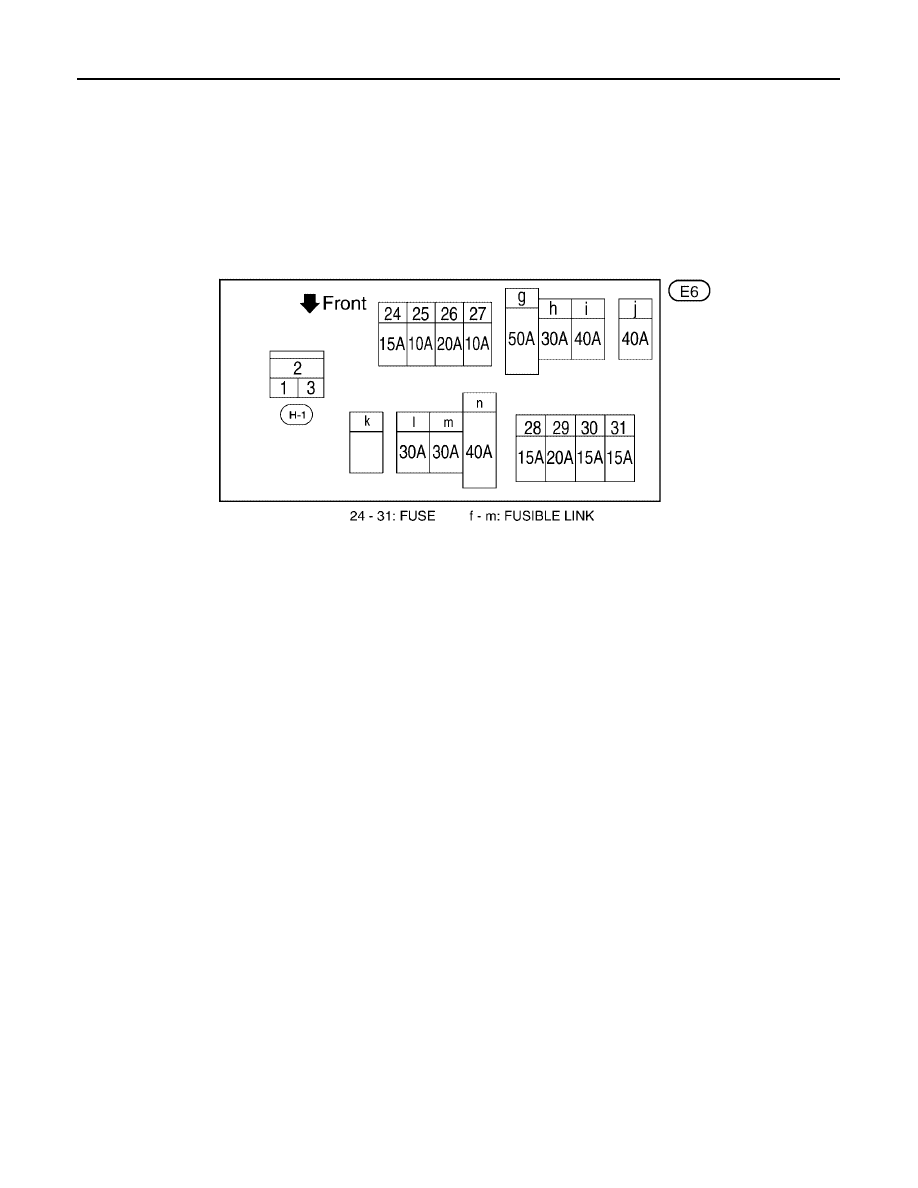

Terminal Arrangement

EKS009XW

WKIA3593E

FUSE AND RELAY BOX

PG-81

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

FUSE AND RELAY BOX

PFP:24012

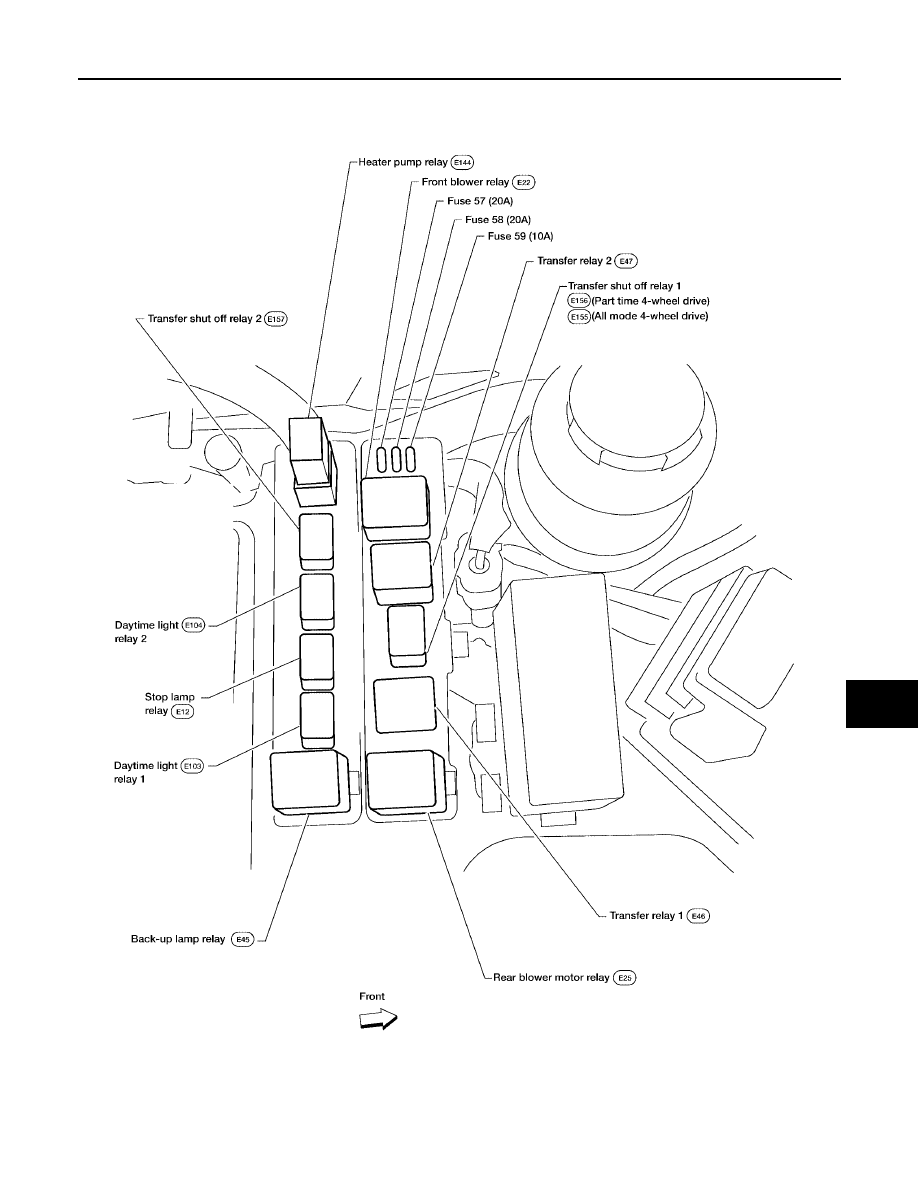

Terminal Arrangement

EKS009XX

LKIA0630E

PG-82

FUSE AND RELAY BOX

2005 Pathfinder
