DUCTS AND GRILLES

MTC-95

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

DEFROSTER NOZZLE
Removal

1.

Remove the heater and cooling unit assembly. Refer to

MTC-86, "HEATER & COOLING UNIT ASSEM-

BLY"

.

2.

Remove the defroster nozzle.

Installation

Installation is in the reverse order of removal.

RH AND LH SIDE DEMISTER DUCTS
Removal

1.

Remove the heater and cooling unit assembly. Refer to

MTC-86, "HEATER & COOLING UNIT ASSEM-

BLY"

.

2.

Remove the RH or LH side demister duct.

Installation

Installation is in the reverse order of removal.

RH AND LH VENTILATOR DUCTS
Removal

1.

Remove the heater and cooling unit assembly. Refer to

MTC-86, "HEATER & COOLING UNIT ASSEM-

BLY"

.

2.

Remove the RH or LH ventilator duct.

Installation

Installation is in the reverse order of removal.

CENTER VENTILATOR DUCT
Removal

1.

Remove the heater and cooling unit assembly. Refer to

MTC-86, "HEATER & COOLING UNIT ASSEM-

BLY"

.

2.

Remove the defroster nozzle.

3.

Remove the RH and LH ventilator ducts.

4.

Remove the RH and LH side demister ducts.

5.

Remove the center ventilator duct.

Installation

Installation is in the reverse order of removal.

FLOOR CONNECTOR DUCT
Removal

1.

Remove the heater and cooling unit assembly. Refer to

MTC-86, "HEATER & COOLING UNIT ASSEM-

BLY"

.

2.

Remove the floor connector duct.

Installation

Installation is in the reverse order of removal.

FRONT AND REAR FLOOR DUCTS
Removal

1.

Remove the floor carpet. Refer to

EI-29, "FLOOR TRIM"

.

2.

Remove the clips and front and rear floor ducts.

Installation

Installation is in the reverse order of removal.

MTC-96

DUCTS AND GRILLES

2005 Pathfinder

GRILLES
Removal

1.

Remove the interior trim panel as necessary that contains the grille to be removed. Refer to

IP-10,

"INSTRUMENT PANEL ASSEMBLY"

and

EI-27, "BODY SIDE TRIM"

.

2.

Remove the grille from the interior trim panel.

Installation

Installation is in the reverse order of removal.

REFRIGERANT LINES

MTC-97

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

REFRIGERANT LINES

PFP:92600

HFC-134a (R-134a) Service Procedure

EJS003W5

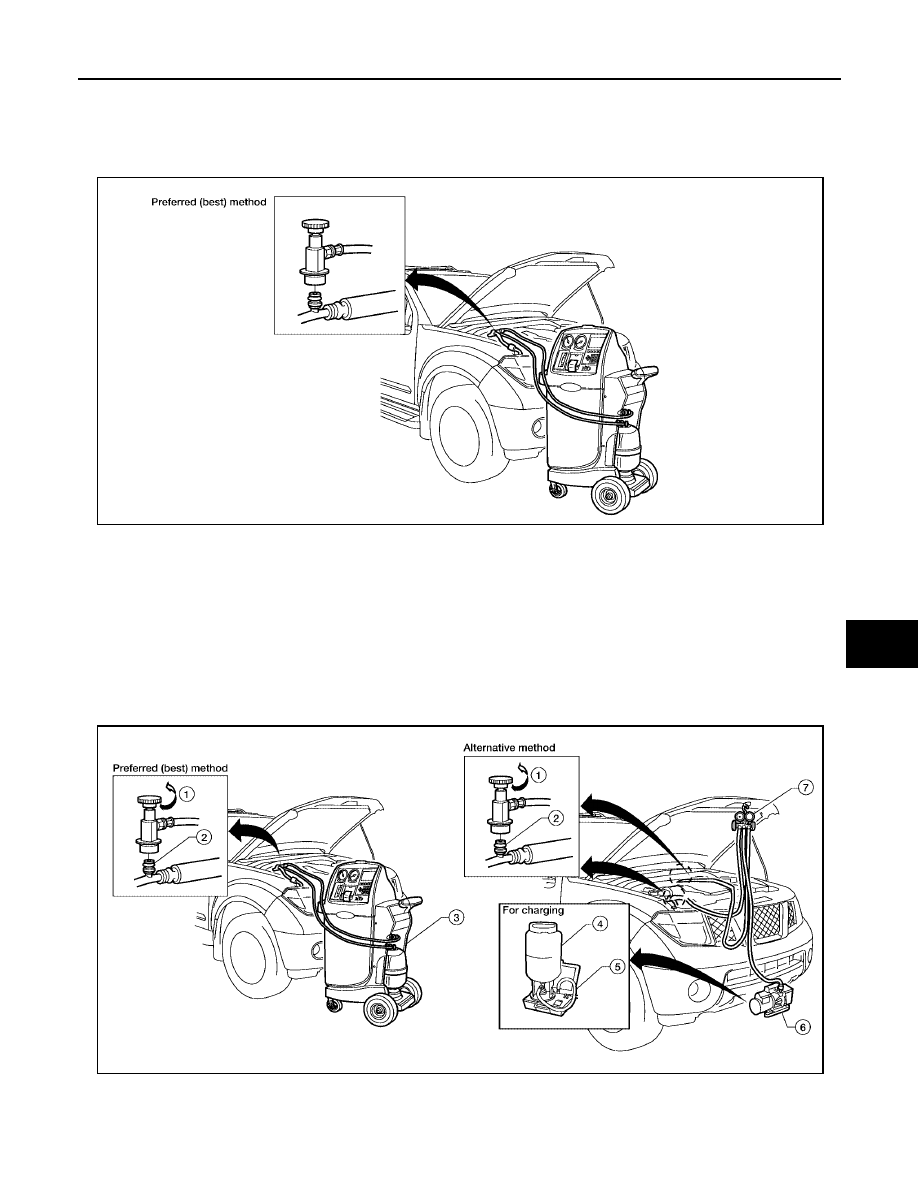

SETTING OF SERVICE TOOLS AND EQUIPMENT
Discharging Refrigerant

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Remove HFC-134a (R-134a) refrigerant from the A/C system using certified service equipment
meeting requirements of SAE J2210 HFC-134a (R-134a) recycling equipment or SAE J2201 HFC-134a
(R-134a) recovery equipment. If an accidental system discharge occurs, ventilate the work area before
resuming service. Additional health and safety information may be obtained from the refrigerant and
lubricant manufacturers.

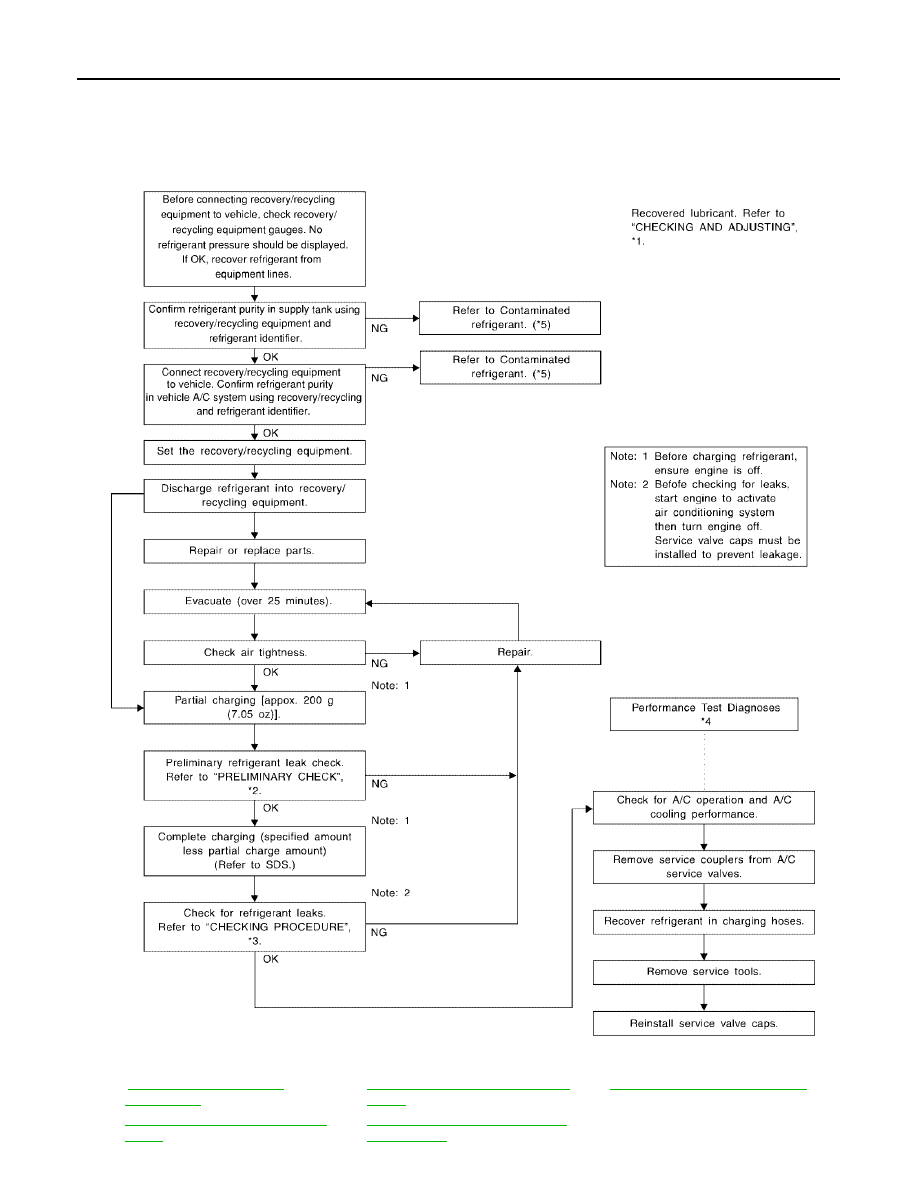

Evacuating System and Charging Refrigerant

1.

Shut-off valve

2.

A/C service valve

3.

Recovery/Recycling equipment ACR 2000
(J-43600) with refrigerant identifier

WJIA1160E

1.

Shut-off valve

2.

A/C service valve

3.

Recovery/Recycling equipment ACR
2000 (J-43600) with refrigerant identifier

WJIA1161E

MTC-98

REFRIGERANT LINES

2005 Pathfinder

4.

Refrigerant container (HFC-134a)

5.

Refrigerant weight scale (J-39699)

6.

Vacuum pump (J-39649)

7.

Manifold gauge set with hoses and
couplers (J-39183-C)

*1

ATC-22, "CHECKING AND

ADJUSTING"

.

*3

ATC-167, "Checking for Refrigerant
Leaks"

.

*5

ATC-5, "Contaminated Refrigerant"

.

*2

ATC-167, "Checking for Refrigerant
Leaks"

.

*4

ATC-103, "PERFORMANCE TEST
DIAGNOSES"

.

WJIA0530E

REFRIGERANT LINES

MTC-99

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

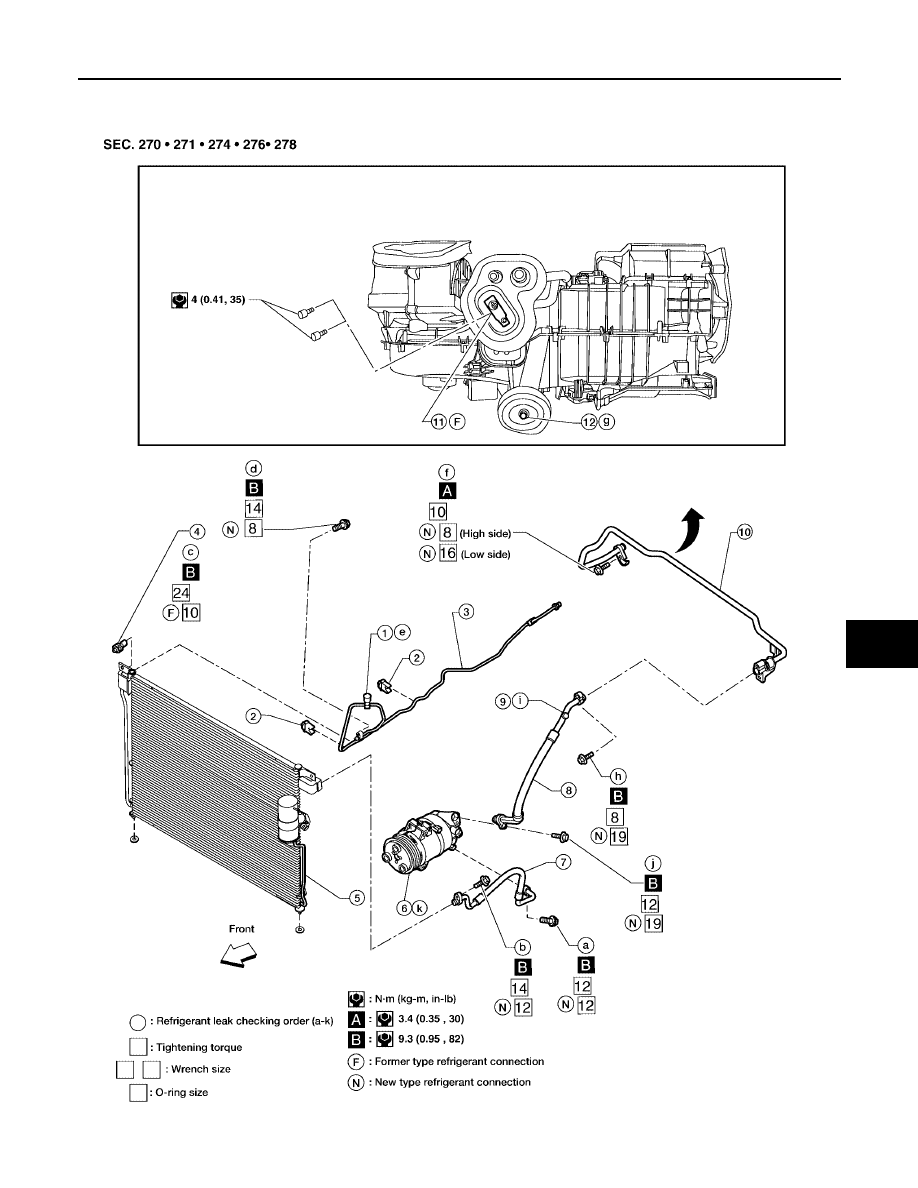

Components

EJS003W6

A/C Compressor and Condenser

WJIA1253E

MTC-100

REFRIGERANT LINES

2005 Pathfinder

NOTE:
Refer to

MTC-6, "Precautions for Refrigerant Connection"

.

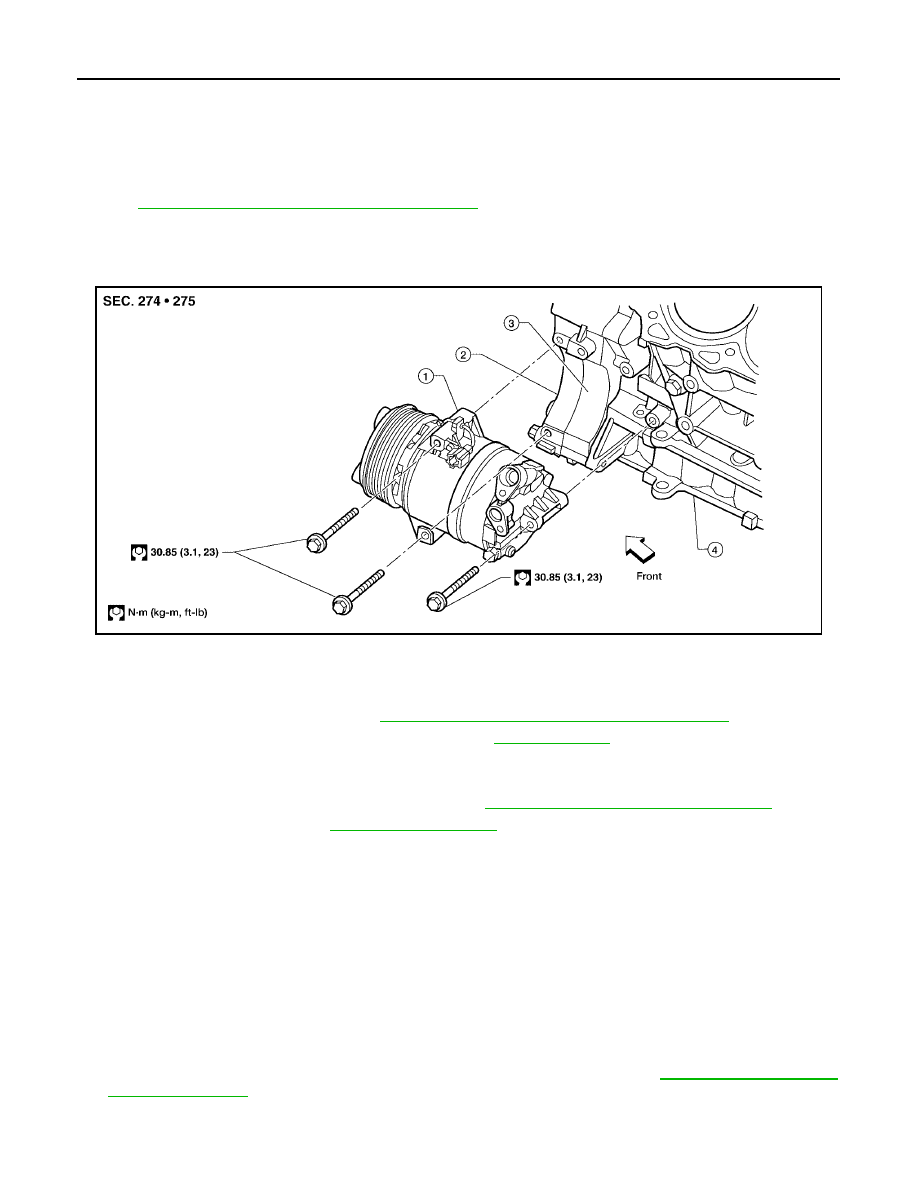

Removal and Installation for Compressor

EJS003W7

COMPONENTS

A/C Compressor Mounting

REMOVAL

1.

Discharge the A/C refrigerant. Refer to

MTC-97, "HFC-134a (R-134a) Service Procedure"

.

2.

Remove the front left wheel and tire assembly. Refer to

WT-6, "Rotation"

.

3.

Remove the front left mud guard.

4.

Remove the front left splash shield.

5.

Remove the engine air cleaner and air ducts. Refer to

EM-15, "AIR CLEANER AND AIR DUCT"

.

6.

Remove the drive belt. Refer to

EM-13, "DRIVE BELTS"

.

7.

Disconnect the compressor harness connector.

8.

Disconnect both the high-pressure flexible A/C hose and low-pressure flexible A/C hose from the com-
pressor.

CAUTION:

Cap or wrap the joint of the pipe with suitable material such as vinyl tape to avoid the entry of air.

9.

Remove the A/C compressor bolts using power tools.

INSTALLATION

Installation is in the reverse order of removal.

CAUTION:

●

Replace the O-ring of the low-pressure flexible A/C hose and high-pressure flexible A/C hose with
a new one, apply compressor oil to the O-rings before installation.

●

After recharging the A/C system with refrigerant, check for leaks. Refer to

MTC-108, "Checking for

Refrigerant Leaks"

.

1.

High-pressure service valve

2.

Clip

3.

High-pressure A/C pipe

4.

Refrigerant pressure sensor

5.

Condenser

6.

Compressor shaft seal

7.

High-pressure flexible A/C hose

8.

Low-pressure flexible A/C hose

9.

Low-pressure service valve

10. Low-pressure A/C pipe

11.

Expansion valve

12. A/C drain hose

LJIA0176E

1.

Compressor

2.

Front timing chain case

3.

Rear timing chain case

4.

Cylinder block

REFRIGERANT LINES

MTC-101

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

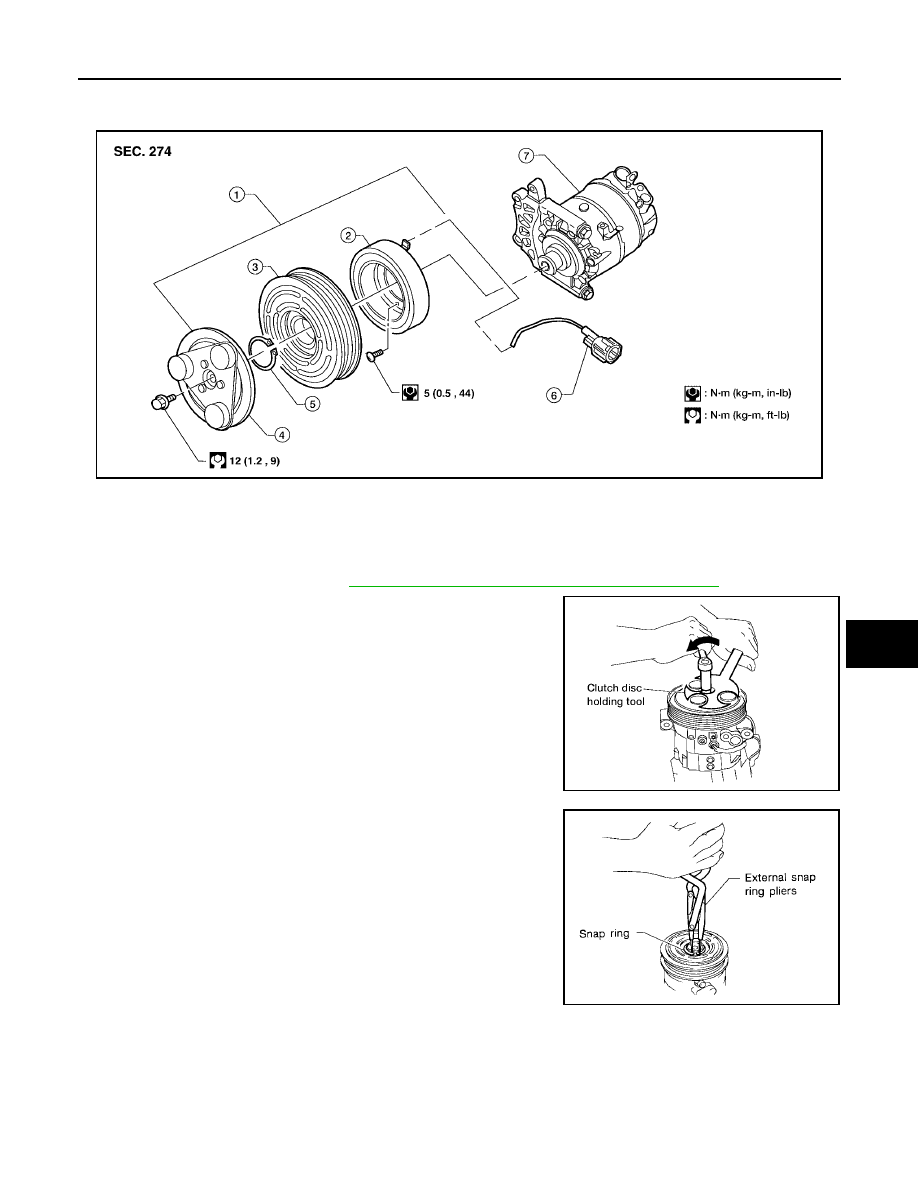

Removal and Installation for Compressor Clutch

EJS003W8

Magnet Clutch Assembly

REMOVAL

1.

Remove the compressor. Refer to

MTC-100, "Removal and Installation for Compressor"

.

2.

Remove the center bolt while holding the clutch disc stationary
using Tool as shown.

3.

Remove the clutch disc.

4.

Remove the snap ring using external snap ring pliers or suitable
tool.

WJIA1162E

1.

Magnet clutch assembly

2.

Magnet coil

3.

Pulley

4.

Clutch disc

5.

Snap ring

6.

Thermal protector (built in)

7.

Compressor

Tool number

: J-44614

WHA228

RHA072C

MTC-102

REFRIGERANT LINES

2005 Pathfinder

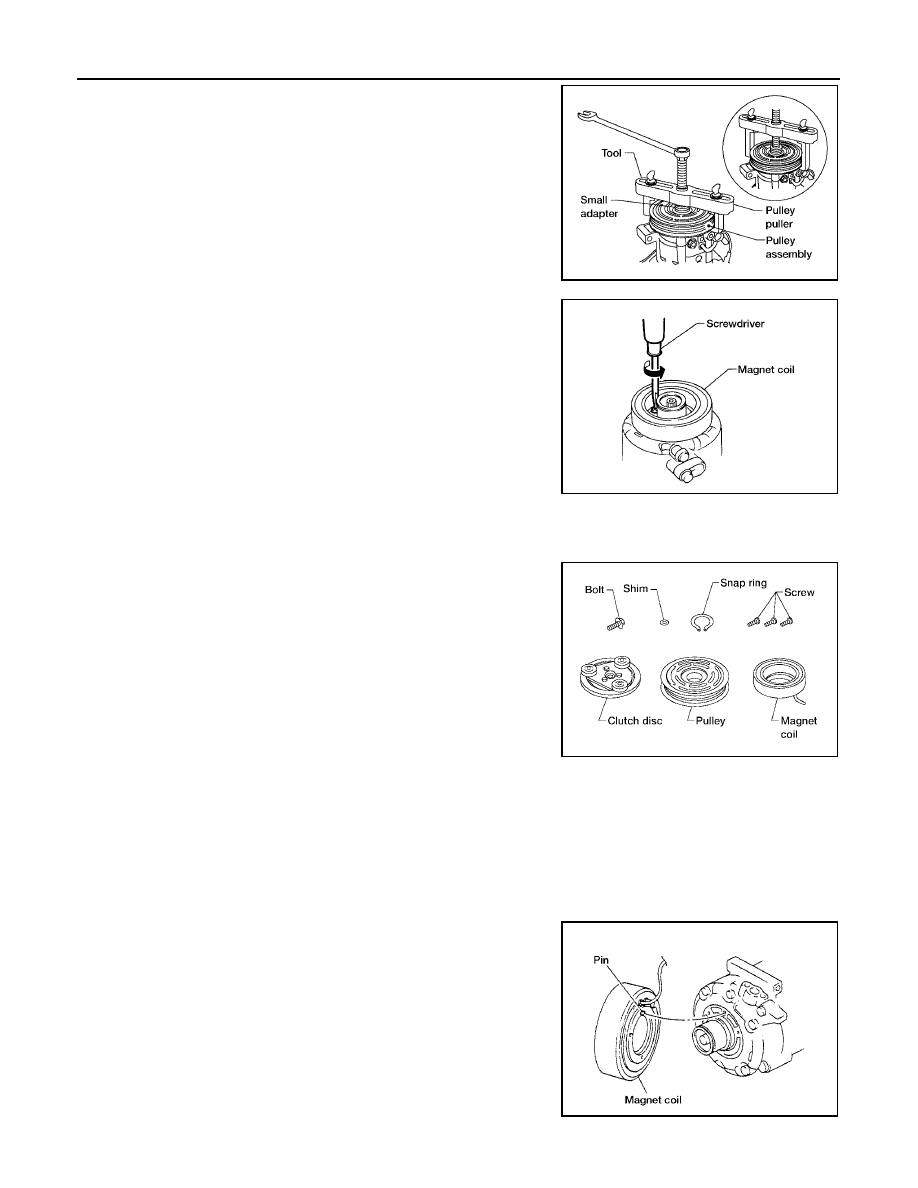

5.

Remove the pulley using Tool with a small adapter. Position the
small adapter on the end of the drive shaft and the center of the
puller on the small adapter.

CAUTION:

To prevent deformation of the pulley groove, the puller
claws should be hooked under the pulley groove and not
into the pulley groove.

6.

Remove the magnet coil harness clip using a screwdriver,
remove the three magnet coil fixing screws and remove the
magnet coil.

INSPECTION
Clutch Disc

If the contact surface shows signs of damage due to excessive heat,
replace clutch disc and pulley.

Pulley

Check the appearance of the pulley assembly. If contact surface of pulley shows signs of excessive grooving,
replace clutch disc and pulley. The contact surfaces of the pulley assembly should be cleaned with a suitable
solvent before reinstallation.

Coil

Check magnet coil for loose connections or any cracked insulation.

INSTALLATION

1.

Install the magnet coil.

CAUTION:

Be sure to align the magnet coil pin with the hole in the
compressor front head.

Tool number

: KV99233130 (J-29884)

WJIA1017E

WHA212

WHA183

WHA213
