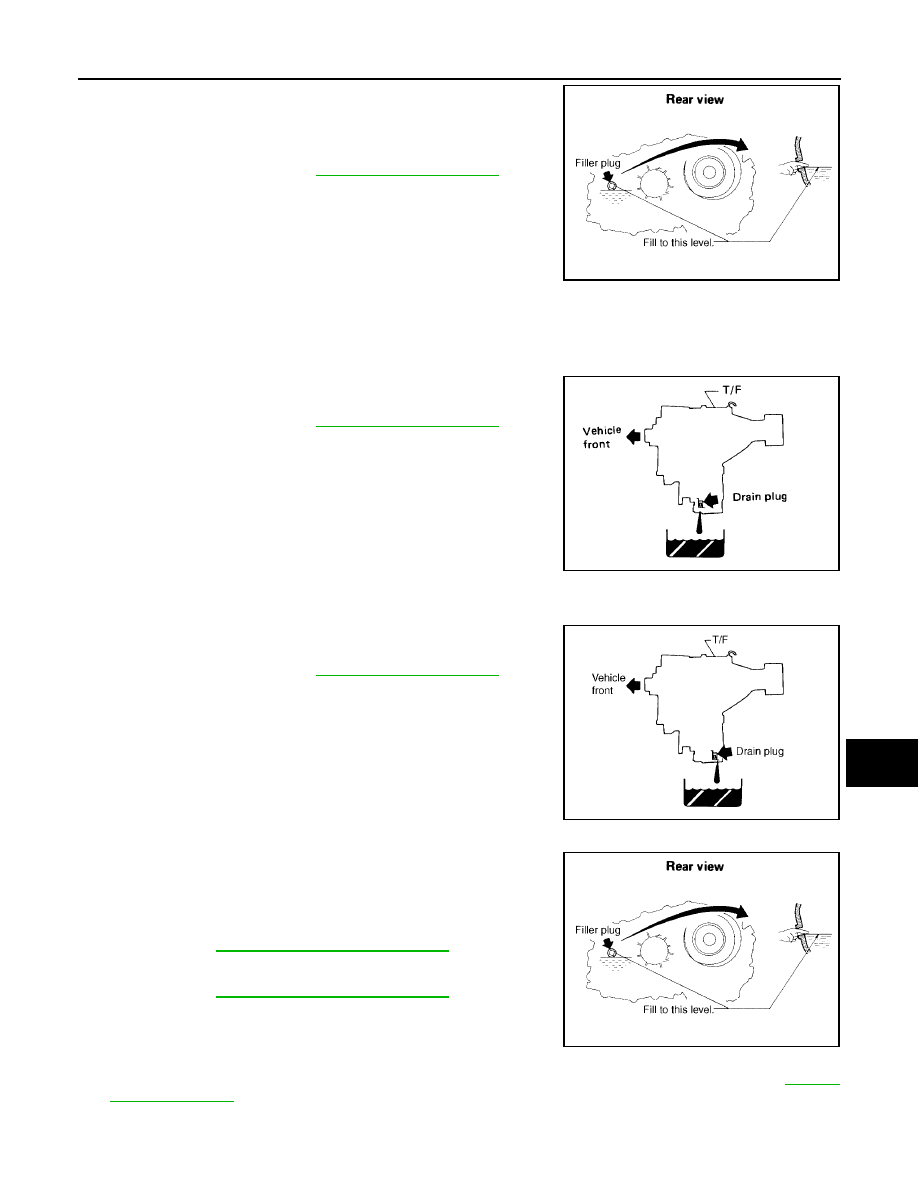

Check fluid level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking fluid level.

3.

Install the filler plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Changing Transfer Fluid

ELS0018O

DRAINING
ATX14B Models

1.

Stop engine.

2.

Remove the drain plug and gasket and drain the fluid.

3.

Install the drain plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

TX15B Models

1.

Stop engine.

2.

Remove the drain plug and gasket and drain the fluid.

3.

Install the drain plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-146, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket.

2.

Fill the transfer with new fluid until the fluid level reaches the
specified limit near the filler plug hole.

CAUTION:

Carefully fill fluid. (Fill up for approx. 3 minutes.)

3.

Leave the vehicle for 3 minutes, and check fluid level again.

4.

Install the filler plug with a new gasket to the transfer. Tighten to the specified torque. Refer to

TF-146,

"COMPONENTS"

.

CAUTION:

Do not reuse gasket.

WDIA0211E

SMA444B

WDIA0214E

Fluid grade:

Refer to

MA-11, "Fluids and Lubricants"

.

Fluid capacity:

Refer to

MA-11, "Fluids and Lubricants"

.

WDIA0211E

MA-26

CHASSIS AND BODY MAINTENANCE

2005 Pathfinder

Changing Transfer Oil Filter — ATX14B Model

ELS0018P

1.

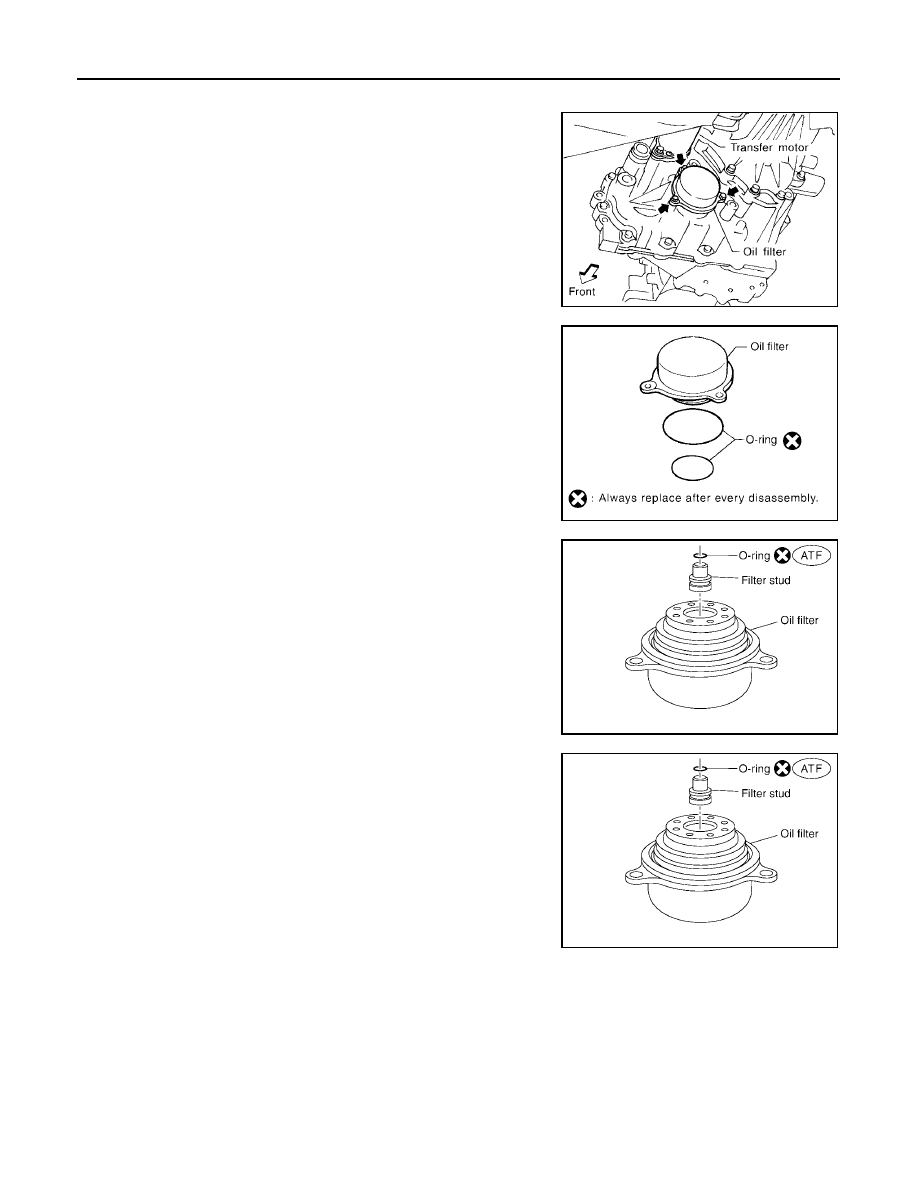

Remove the three oil filter bolts and the oil filter.

CAUTION:

●

Do not damage the center case or the oil filter.

●

Loosen the oil filter bolts and detach the oil filter evenly.

2.

Remove the O-rings from the oil filter.

CAUTION:

Do not reuse the O-ring.

3.

Remove the filter stud from the oil filter.

4.

Remove the O-ring from the filter stud.

CAUTION:

Do not reuse the O-ring.

5.

Apply ATF to the O-ring, and install it on the filter stud.

CAUTION:

Do not reuse the O-ring.

6.

Install the filter stud on the oil filter.

SMT875C

SDIA2327E

SDIA2784E

SDIA2784E

CHASSIS AND BODY MAINTENANCE

MA-27

C

D

E

F

G

H

I

J

K

M

A

B

MA

2005 Pathfinder

7.

Apply ATF to the two O-rings, and install them on the oil filter.

CAUTION:

Do not reuse the O-rings.

8.

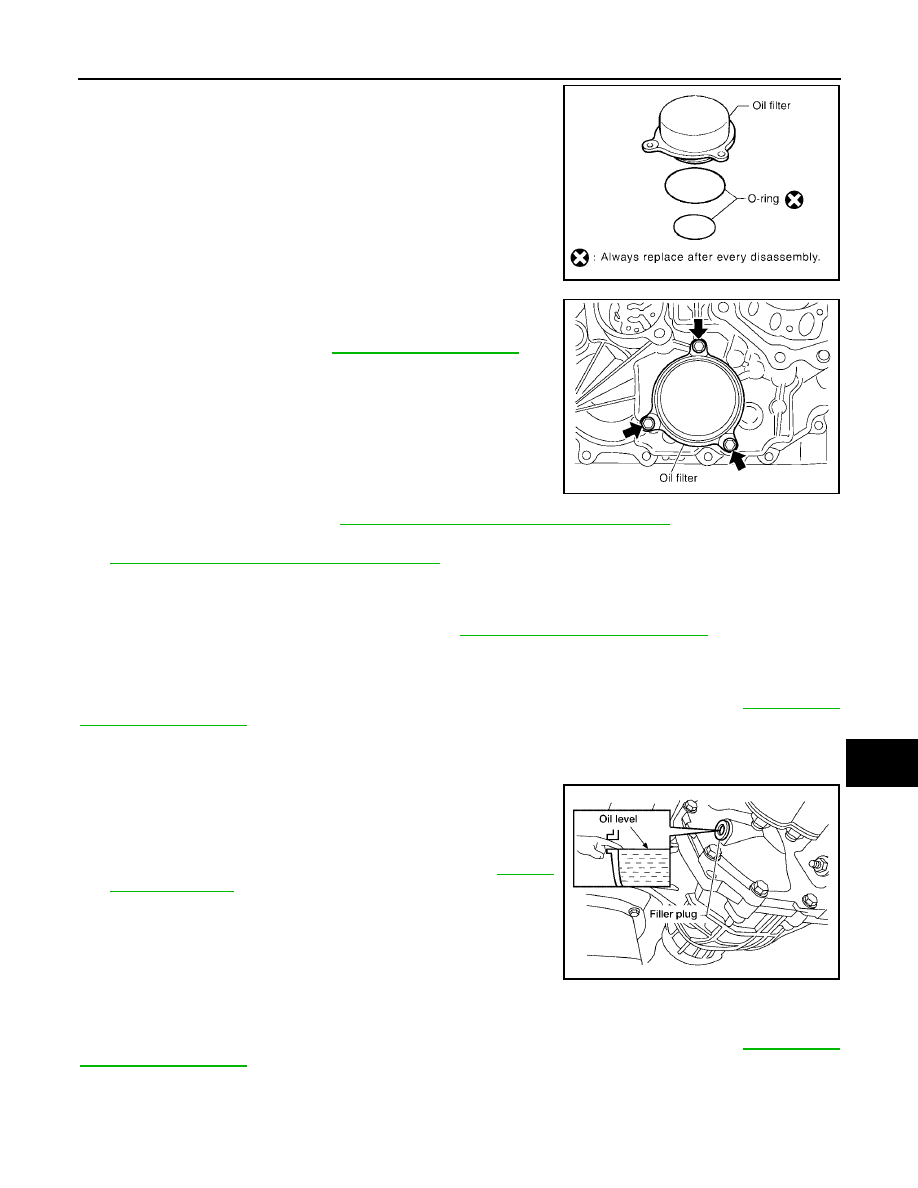

Install the oil filter to the transfer assembly. Tighten the bolts to
the specified torque.

CAUTION:

●

Do not damage the oil filter.

●

Attach the oil filter and tighten the three oil filter bolts
evenly.

9.

Check the transfer fluid. Refer to

MA-24, "FLUID LEAKAGE AND FLUID LEVEL"

.

10. Start the engine and let it idle for one minute. Then stop the engine and recheck the transfer fluid. Refer to

MA-24, "FLUID LEAKAGE AND FLUID LEVEL"

.

Checking Propeller Shaft

ELS0018Q

Check the front and rear propeller shafts for damage, dents, and cracks. Check the joints for looseness and
any damage. Repair or replace as necessary. Refer to

PR-3, "NVH Troubleshooting Chart"

.

Checking Front Final Drive Oil

ELS0018R

CAUTION:

If using the vehicle for towing, the final drive oil must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

.

OIL LEAKAGE AND OIL LEVEL

●

Make sure that oil is not leaking from the final drive assembly or around it.

●

Check oil level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking oil level.

●

Install the filler plug with a new gasket on it to the final drive
assembly. Tighten to the specified torque. Refer to

FFD-16,

"COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Changing Front Final Drive Oil

ELS0018S

CAUTION:

If using the vehicle for towing, the final drive oil must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

.

DRAINING

1.

Stop the engine.

SDIA2327E

Oil filter bolts

: Refer to

TF-146, "COMPONENTS"

.

SDIA2136E

LDIA0176E

MA-28

CHASSIS AND BODY MAINTENANCE

2005 Pathfinder

2.

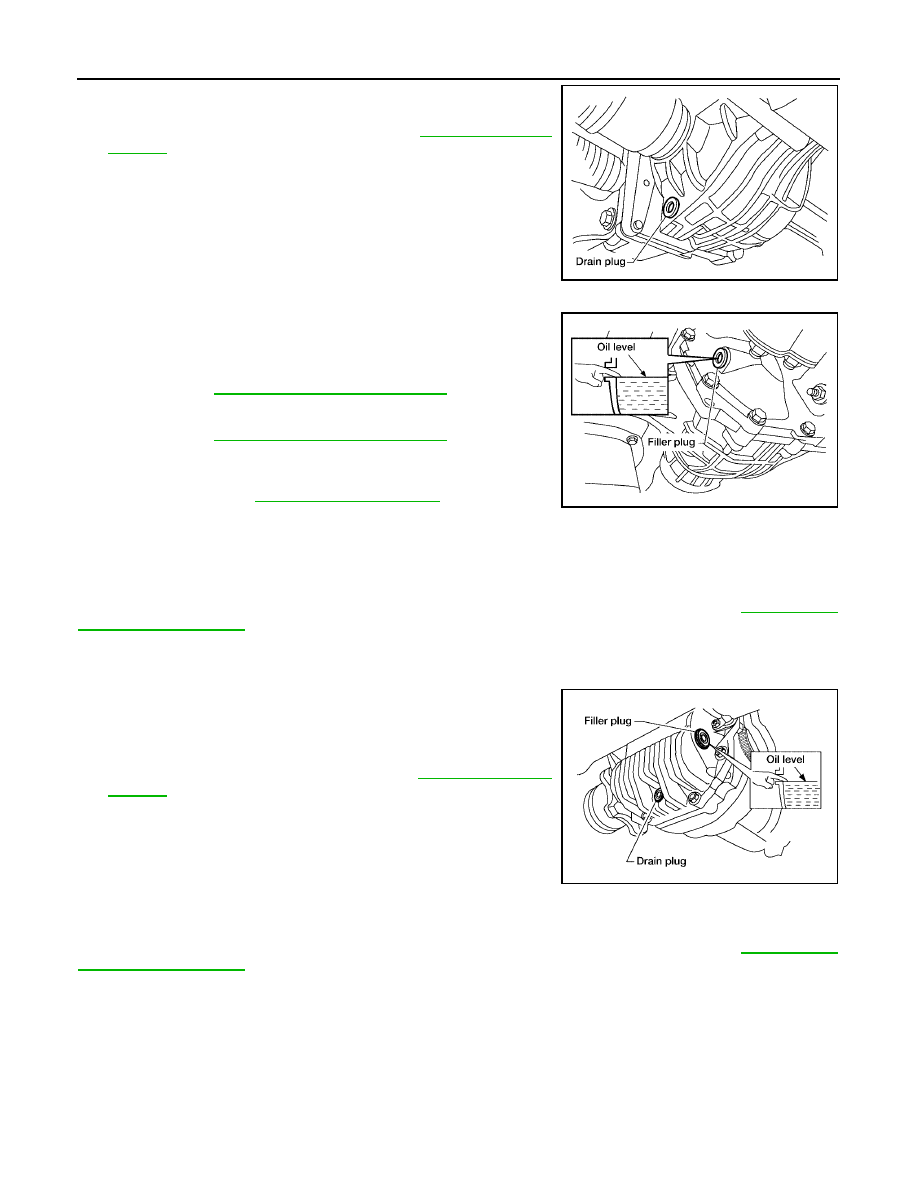

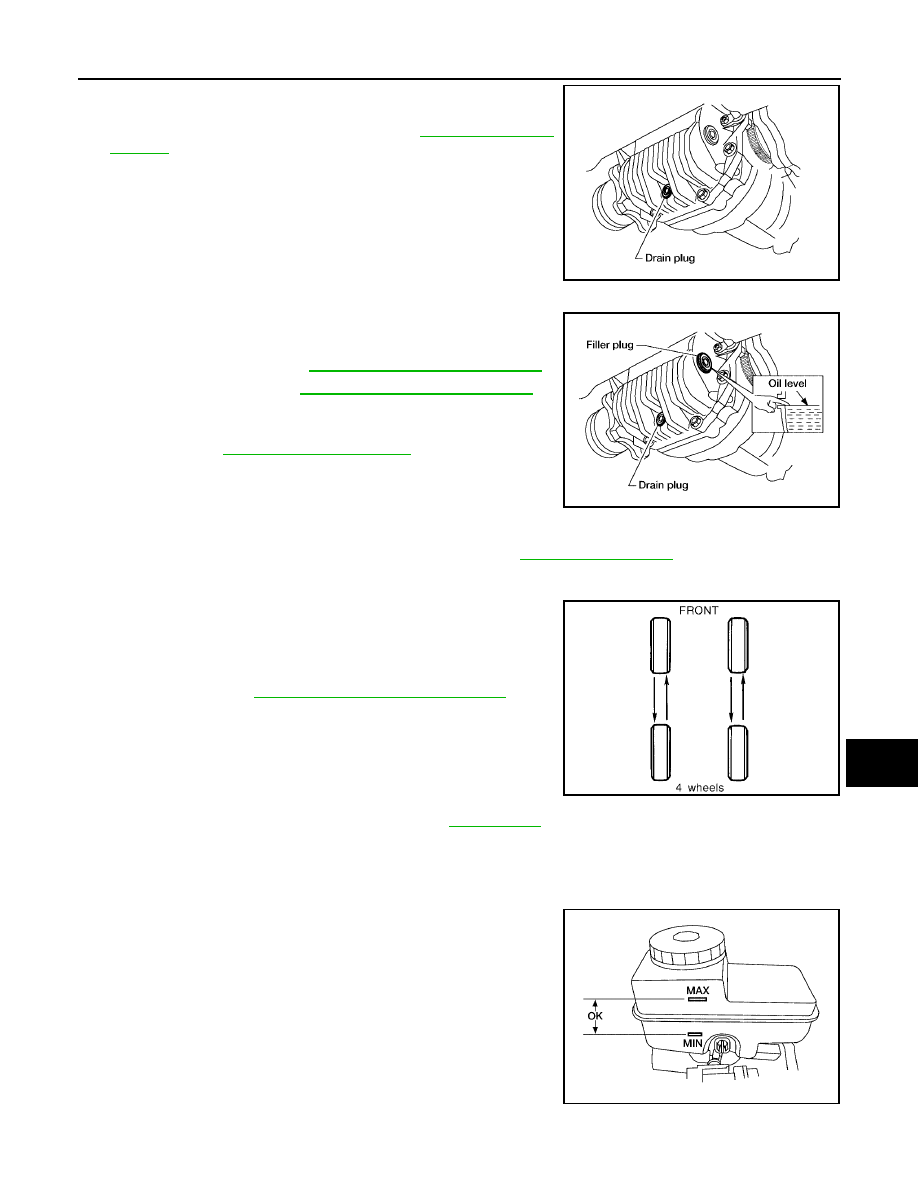

Remove the drain plug and gasket. Drain the gear oil.

3.

Install the drain plug with a new gasket to the final drive asssem-
bly. Tighten to the specified torque. Refer to

FFD-16, "COMPO-

NENTS"

.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket. Fill with new gear oil until the
oil level reaches the specified level near the filler plug hole.

2.

After refilling oil, check the oil level. Install the filler plug with a
new gasket on it to the final drive assembly. Tighten to the spec-
ified torque. Refer to

FFD-16, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Checking Rear Final Drive Oil

ELS001HE

CAUTION:

If using the vehicle for towing, the final drive oil must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

.

OIL LEAKAGE AND OIL LEVEL

●

Make sure that oil is not leaking from the final drive assembly or around it.

●

Check the oil level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking oil level.

●

Install the filler plug with a new gasket to the final drive assem-
bly. Tighten to the specified torque. Refer to

RFD-16, "COMPO-

NENTS"

.

CAUTION:

Do not reuse gasket.

Changing Rear Final Drive Oil

ELS001HF

CAUTION:

If using the vehicle for towing, the final drive oil must be replaced as specified. Refer to

MA-7, "PERI-

ODIC MAINTENANCE"

.

DRAINING

1.

Stop the engine.

LDIA0175E

Oil grade and Viscosity:

Refer to

MA-11, "Fluids and Lubricants"

.

Oil capacity:

Refer to

MA-11, "Fluids and Lubricants"

.

LDIA0176E

LDIA0163E

CHASSIS AND BODY MAINTENANCE

MA-29

C

D

E

F

G

H

I

J

K

M

A

B

MA

2005 Pathfinder

2.

Remove the drain plug and gasket. Drain the gear oil.

3.

Install the drain plug with a new gasket to the final drive assem-
bly. Tighten to the specified torque. Refer to

RFD-16, "COMPO-

NENTS"

.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket. Fill with new gear oil until the
oil level reaches the specified level near the filler plug hole.

2.

After refilling oil, check the oil level. Install the filler plug with a
new gasket to the final drive assembly. Tighten to the specified
torque. Refer to

RFD-16, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Balancing Wheels

ELS0018T

Adjust the wheel balance using the road wheel center. Refer to

WT-32, "Road Wheel"

.

Tire Rotation

ELS0018U

1.

Rotate the tires on each side from front to back as shown, using
power tool.

●

Follow the maintenance schedule for tire rotation service
intervals. Refer to

MA-7, "PERIODIC MAINTENANCE"

.

●

Do not include the spare tire when rotating the tires.

CAUTION:

When installing wheels, tighten them diagonally by divid-
ing the work two to three times in order to prevent the
wheels from developing any distortion.

2.

Adjust the tire pressure to specification. Refer to

WT-32, "Tire"

.

3.

After the tire rotation, retighten the wheel nuts after the vehicle has been driven for 1,000 km (600 miles),
and also after a wheel and tire have been installed such as after repairing a flat tire.

Checking Brake Fluid Level and Leaks

ELS0018V

●

Check the brake fluid level in the reservoir tank. It should be
between the “MAX” and “MIN” lines on the reservoir tank.

●

Visually check around reservoir tank for fluid leaks.

●

If the fluid level is extremely low, check the brake system.

●

If the brake warning lamp comes on when the fluid is at the cor-
rect level, check the brake fluid level switch and the parking
brake switch.

LDIA0162E

Oil grade

: Refer to

MA-11, "Fluids and Lubricants"

.

Oil capacity

Refer to

MA-11, "Fluids and Lubricants"

.

LDIA0163E

Wheel nuts

: 133 N·m (14 kg-m, 98 ft-lb)

SMA829C

LFIA0234E

MA-30

CHASSIS AND BODY MAINTENANCE

2005 Pathfinder

Checking Brake Lines and Cables

ELS0018W

1.

Check the brake lines and hoses for cracks, deterioration, and
other damage. Replace any damaged parts.

CAUTION:

If brake fluid leaks are visible around the brake line joints,
retighten the joint, or replace damaged parts as necessary.

2.

Check for brake fluid leaks by fully depressing brake pedal while
engine is running.

Checking Disc Brake

ELS0018X

ROTOR

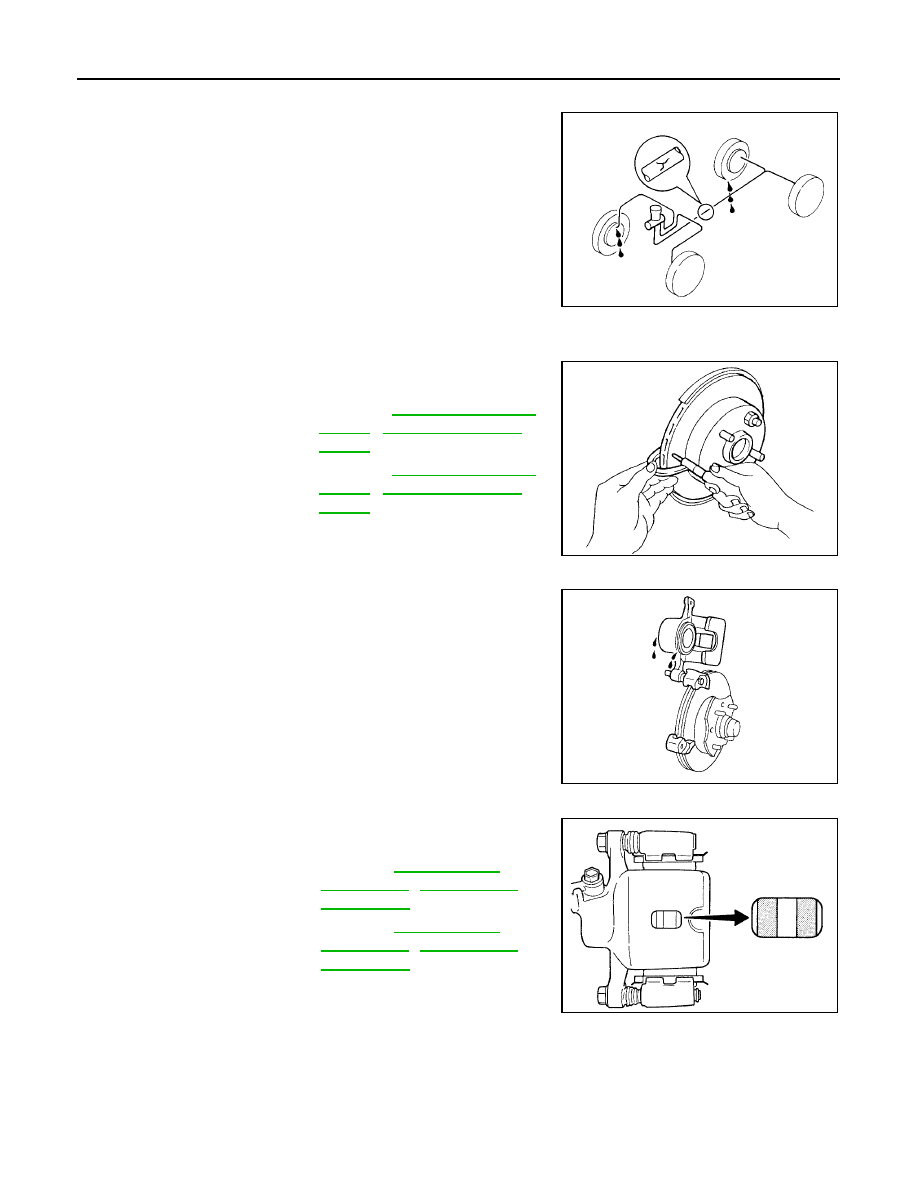

Check the condition of the rotor, and for any wear or damage. Repair
or replace as necessary.

CALIPER

Check for any fluid leakage. Repair as necessary.

PAD

Inspect the thickness of pad through cylinder body inspection hole.
Use a scale for inspection if necessary.

SBR389C

Standard thickness

: Refer to

BR-36, "Front Disc

Brake"

,

BR-36, "Rear Disc

Brake"

.

Repair limit thickness

: Refer to

BR-36, "Front Disc

Brake"

,

BR-36, "Rear Disc

Brake"

.

SBR020B

SMA922A

Standard thickness

: Refer to

BR-36, "Front

Disc Brake"

,

BR-36, "Rear

Disc Brake"

.

Repair limit thickness

: Refer to

BR-36, "Front

Disc Brake"

,

BR-36, "Rear

Disc Brake"

.

BRA0010D

CHASSIS AND BODY MAINTENANCE

MA-31

C

D

E

F

G

H

I

J

K

M

A

B

MA

2005 Pathfinder

Checking Steering Gear and Linkage

ELS0018Y

STEERING GEAR

●

Check the steering gear housing for looseness, damage and oil
leakage as shown.

●

Check the steering column connections for looseness.

STEERING LINKAGE

●

Check the ball joint, dust cover and other component parts for looseness, wear, damage and grease leak-
age.

Checking Power Steering Fluid and Lines

ELS0018Z

CHECKING FLUID LEVEL

●

Check the power steering fluid level with the engine off.

●

Check fluid level on reservoir. Use “HOT” range at fluid tempera-
tures of 50

°

to 80

°

C (122

°

to 176

°

F). Use “COLD” range at fluid

temperatures of 0

°

to 30

°

C (32

°

to 86

°

F).

CAUTION:

●

Do not overfill.

●

Fill with the recommended fluid or equivalent. Refer to

MA-

11, "Fluids and Lubricants"

.

CHECKING LINES

●

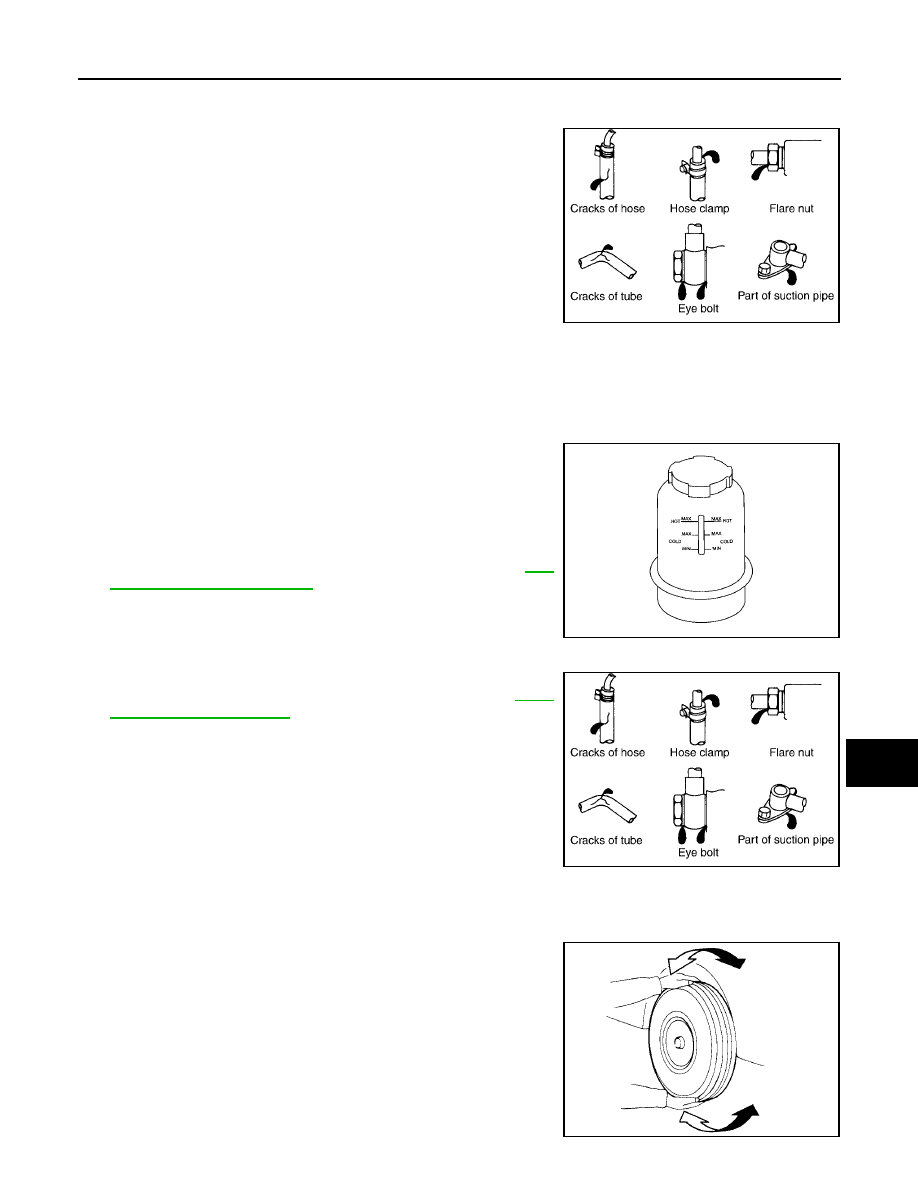

Check lines for improper attachment, leaks, cracks, damage,
loose connections, chafing and deterioration. Refer to

PS-6,

"Checking Fluid Leakage"

.

Checking Axle and Suspension Parts

ELS00190

FRONT AND REAR AXLE AND SUSPENSION PARTS

Check front and rear axle and suspension parts for excessive play, cracks, wear or other damage.

●

Shake each wheel to check for excessive play.

●

Rotate each wheel to check for abnormal noise.

●

Check axle and suspension nuts and bolts for looseness.

SGIA0506E

LGIA0021E

SGIA0506E

SMA525A

MA-32

CHASSIS AND BODY MAINTENANCE

2005 Pathfinder

●

Check the strut and shock absorber for oil leakage or other damage.

●

Check suspension ball joints for grease leakage and ball joint dust cover for cracks or other damage.

FRONT AND REAR DRIVE SHAFT

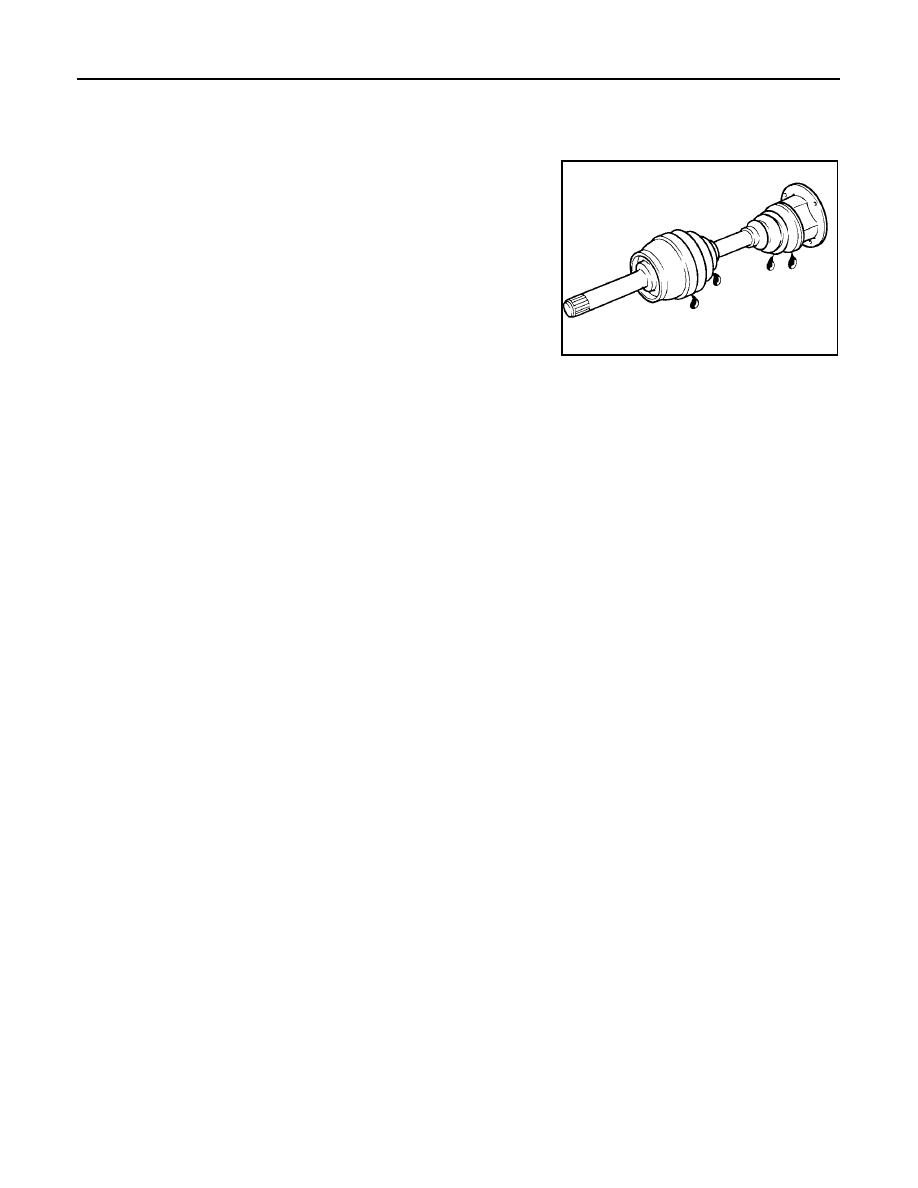

Check the boots and drive shaft for cracks, wear, damage, and
grease leakage.

SFA901
