HEADLAMP (FOR USA)

LT-13

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Terminals and Reference Values for IPDM E/R

EKS009JJ

How to Proceed With Trouble Diagnosis

EKS009JK

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

LT-5, "System Description"

.

3.

Perform the Preliminary Check. Refer to

LT-13, "Preliminary Check"

.

4.

Check symptom and repair or replace the cause of malfunction.

5.

Does the headlamp operate normally? If YES: GO TO 6. If NO: GO TO 4.

6.

Inspection End.

Preliminary Check

EKS009JL

CHECK POWER SUPPLY AND GROUND CIRCUIT

1.

CHECK FUSES OR FUSIBLE LINK

Check for blown fuses or fusible link.

35

BR

Combination switch output 2

ON

Lighting, turn, wiper OFF
Wiper dial position 4

36

LG

Combination switch output 1

38

W/R

Ignition switch (ON)

ON

—

Battery voltage

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

67

B

Ground

ON

—

0V

70

W

Battery power supply (fusible link)

OFF

—

Battery voltage

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

SKIA5292E

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

38

B

Ground

ON

—

0V

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

52

P

Headlamp low (LH)

ON

Lighting switch
2ND position

OFF

0V

ON

Battery voltage

54

R

Headlamp low (RH)

ON

Lighting switch
2ND position

OFF

0V

ON

Battery voltage

55

G

Headlamp high (LH)

ON

Lighting switch
HIGH or PASS
position

OFF

0V

ON

Battery voltage

56

L

Headlamp high (RH)

ON

Lighting switch
HIGH or PASS
position

OFF

0V

ON

Battery voltage

59

B

Ground

ON

—

0V

Unit

Power source

Fuse No.

BCM

Battery

g

Ignition switch ON or START position

1

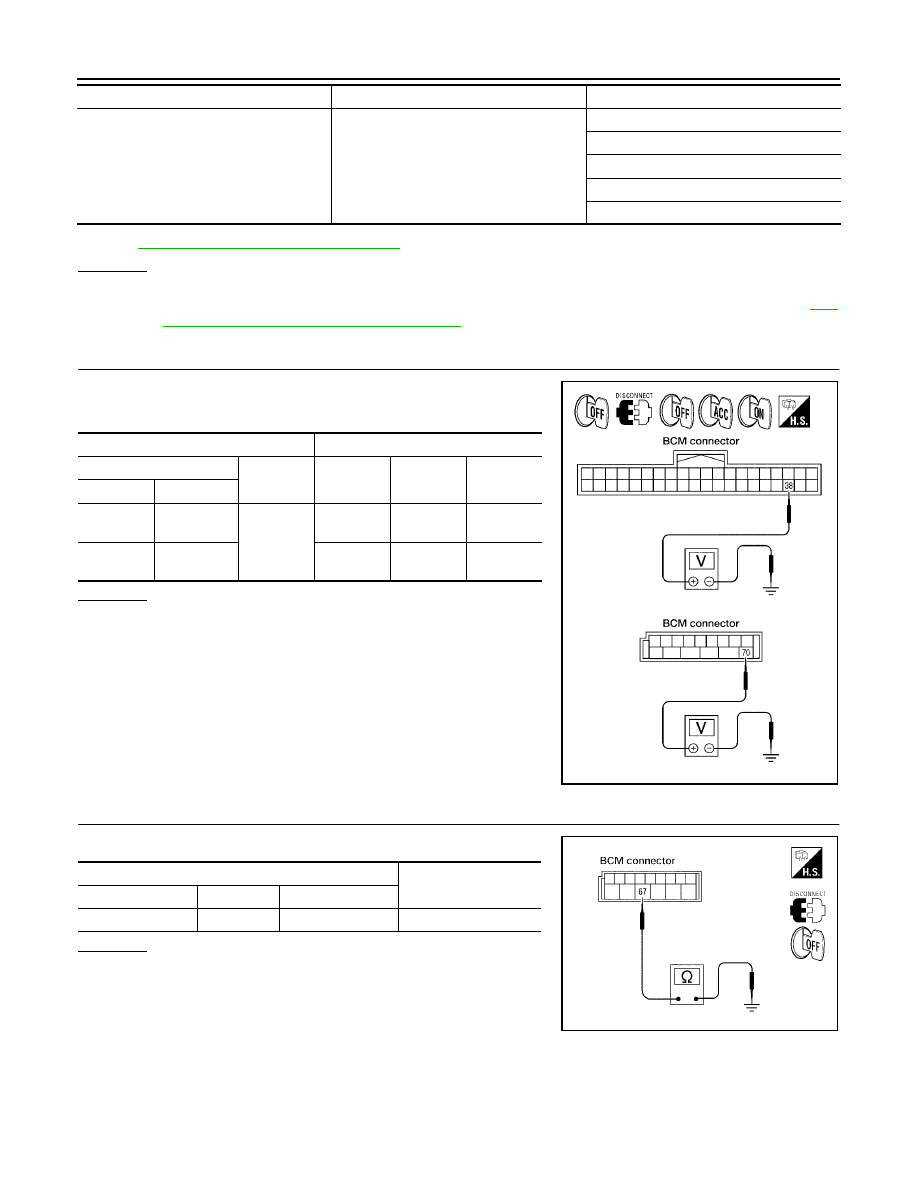

LT-14

HEADLAMP (FOR USA)

2005 Pathfinder

Refer to

LT-8, "Wiring Diagram — H/LAMP —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect BCM connectors.

2.

Check voltage between BCM harness connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between BCM and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between BCM harness connector and ground.

OK or NG

OK

>> Inspection End.

NG

>> Check ground circuit harness.

IPDM E/R

Battery

34

35

40

41

53

Unit

Power source

Fuse No.

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M18

38

Ground

0V

0V

Battery
voltage

M20

70

Battery
voltage

Battery
voltage

Battery
voltage

WKIA1436E

Terminals

Continuity

Connector

Terminal

M20

67

Ground

Yes

LIIA0915E

HEADLAMP (FOR USA)

LT-15

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

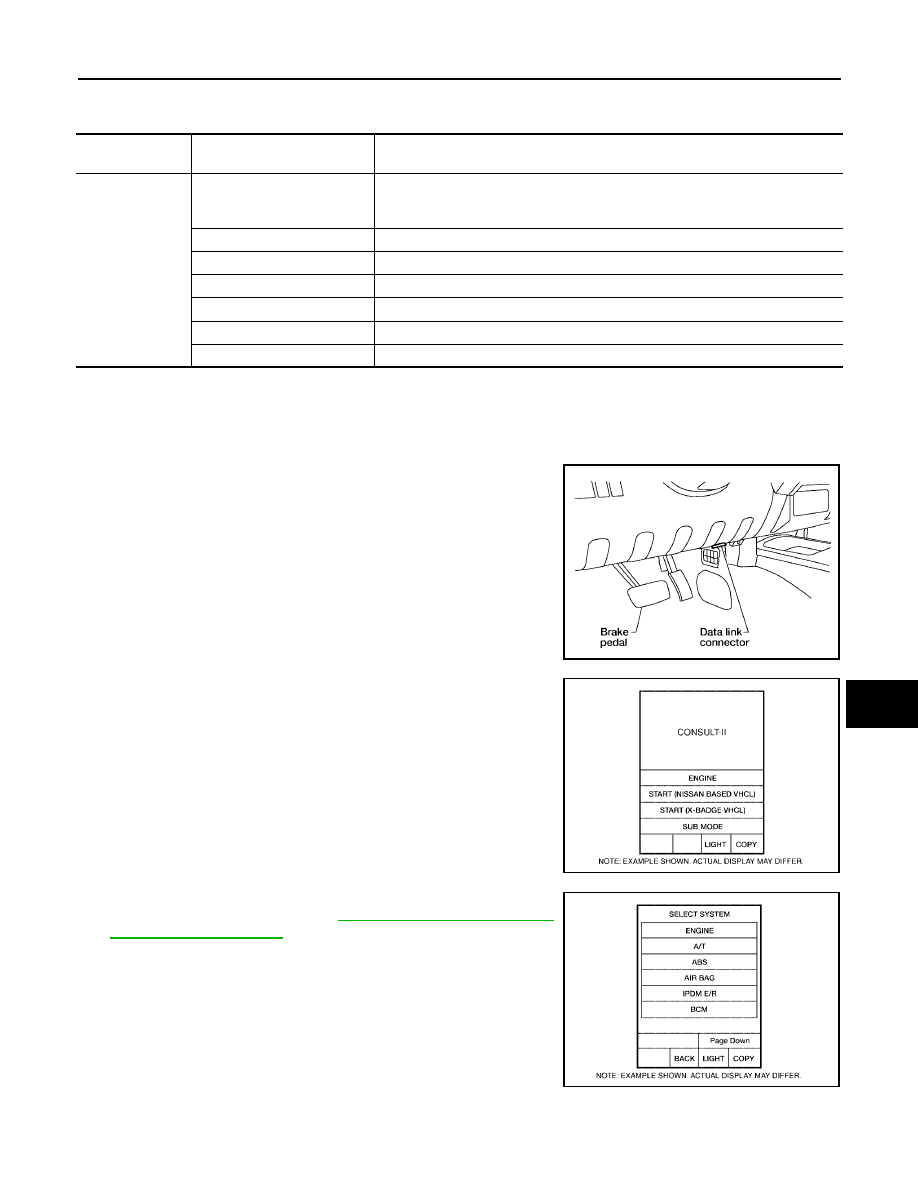

CONSULT-II Function (BCM)

EKS009JM

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn igni-
tion switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "BCM" on "SELECT SYSTEM" screen.
If "BCM" is not indicated, go to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

.

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E

LT-16

HEADLAMP (FOR USA)

2005 Pathfinder

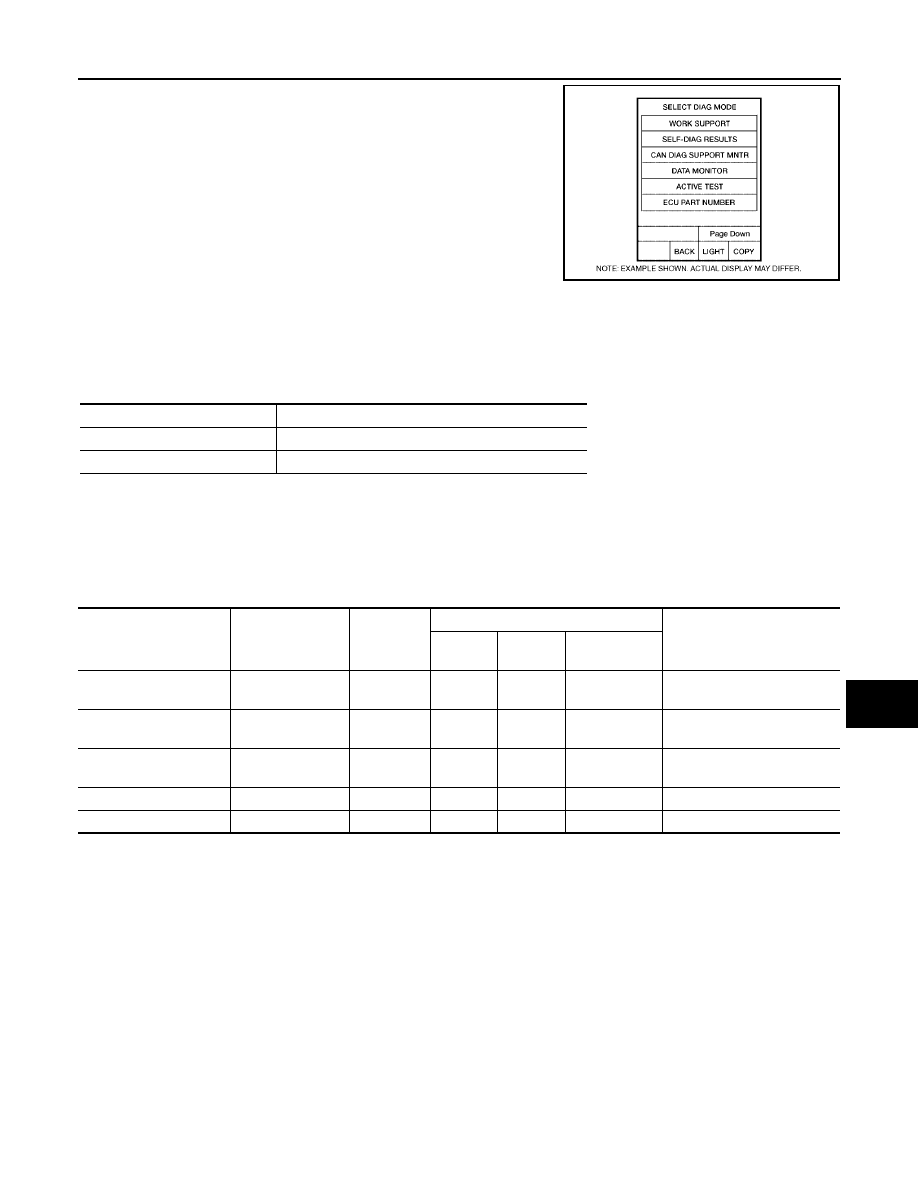

4.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

WORK SUPPORT
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "WORK SUPPORT" on "SELECT DIAG MODE" screen.

3.

Touch item on "SELECT WORK ITEM" screen.

4.

Touch "START".

5.

Touch "CHANGE SETT".

6.

The setting will be changed and "CUSTOMIZING COMPLETED" will be displayed.

7.

Touch "END".

Display Item List

DATA MONITOR
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

3.

Touch either "ALL SIGNALS" or "SELECTION FROM MENU" on the "SELECT MONITOR ITEM" screen.

4.

Touch "START".

5.

When "SELECTION FROM MENU" is selected, touch individual items to be monitored. When "ALL SIG-
NALS" is selected, all the items will be monitored.

6.

Touch "RECORD" while monitoring, then the status of the monitored item can be recorded. To stop
recording, touch "STOP".

Display Item List

LKIA0169E

Item

Description

CONSULT-II

Factory setting

BATTERY SAVER SET

Exterior lamp battery saver control mode can be changed
in this mode. Selects exterior lamp battery saver control
mode between ON/OFF.

ON

×

OFF

—

All signals

Monitors all the signals.

Selection from menu

Selects and monitors individual signal.

Monitor item

Contents

IGN ON SW

"ON/OFF"

Displays "IGN position (ON)/OFF, ACC position (OFF)" judged from the ignition switch sig-
nal.

ACC ON SW

"ON/OFF"

Displays "ACC (ON)/OFF, Ignition OFF (OFF)" status judged from ignition switch signal.

HI BEAM SW

"ON/OFF"

Displays status (high beam switch: ON/Others: OFF) of high beam switch judged from
lighting switch signal.

HEAD LAMP SW 1

"ON/OFF"

Displays status (headlamp switch 1: ON/Others: OFF) of headlamp switch 2 judged from
lighting switch signal.

HEAD LAMP SW 2

"ON/OFF"

Displays status (headlamp switch 2: ON/Others: OFF) of headlamp switch 2 judged from
lighting switch signal.

HEADLAMP (FOR USA)

LT-17

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

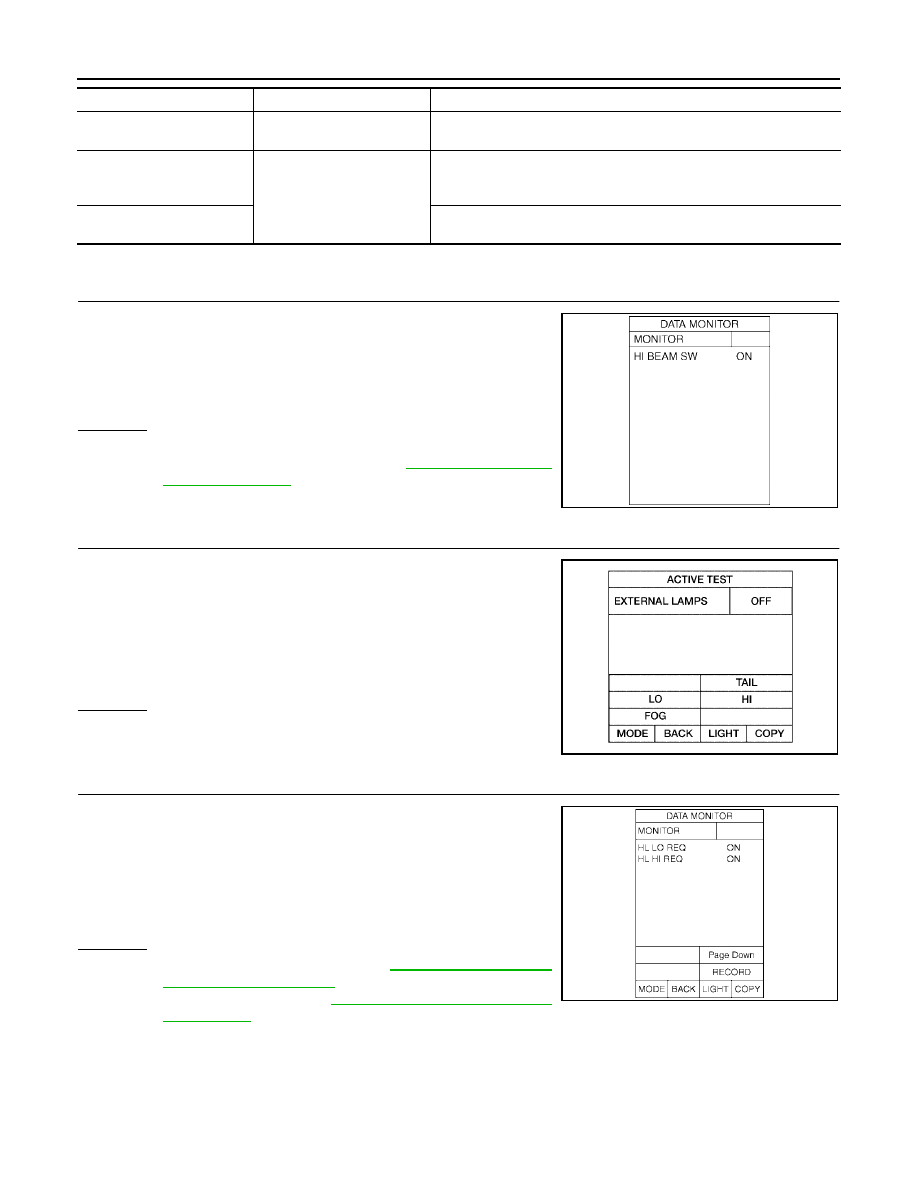

ACTIVE TEST
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "ACTIVE TEST" on "SELECT DIAG MODE" screen.

3.

Touch item to be tested and check operation of the selected item.

4.

During the operation check, touching "BACK" deactivates the operation.

Display Item List

SELF-DIAGNOSTIC RESULTS
Operation Procedure

1.

Touch "BCM" on "SELECT TEST ITEM" screen.

2.

Touch "SELF-DIAG RESULTS" on "SELECT DIAG MODE" screen.

3.

Self-diagnostic results are displayed.

Display Item List

LIGHT SW 1ST

"ON/OFF"

Displays status (lighting switch 1st position: ON/Others: OFF) of lighting switch judged
from lighting switch signal.

AUTO LIGHT SW

"ON/OFF"

Displays status of the lighting switch as judged from the lighting switch signal. (AUTO posi-
tion: ON/Other than AUTO position: OFF)

PASSING SW

"ON/OFF"

Displays status (flash-to-pass switch: ON/Others: OFF) of flash-to-pass switch judged from
lighting switch signal.

FR FOG SW

"ON/OFF"

Displays status (front fog lamp switch: ON/Others: OFF) of front fog lamp switch judged
from lighting switch signal.

DOOR SW-DR

"ON/OFF"

Displays status of the driver door as judged from the driver door switch signal. (Door is
open: ON/Door is closed: OFF)

DOOR SW-AS

"ON/OFF"

Displays status of the passenger door as judged from the passenger door switch signal.
(Door is open: ON/Door is closed: OFF)

DOOR SW-RR

"ON/OFF"

Displays status of the rear door as judged from the rear door switch (RH) signal. (Door is
open: ON/Door is closed: OFF)

DOOR SW-RL

"ON/OFF"

Displays status of the rear door as judged from the rear door switch (LH) signal. (Door is
open: ON/Door is closed: OFF)

BACK DOOR SW

"ON/OFF"

Displays status of the back door as judged from the back door switch signal. (Door is open:
ON/Door is closed: OFF)

TURN SIGNAL R

"ON/OFF"

Displays status (Turn right: ON/Others: OFF) as judged from lighting switch signal.

TURN SIGNAL L

"ON/OFF"

Displays status (Turn left: ON/Others: OFF) as judged from lighting switch signal.

CARGO LAMP SW

"ON/OFF"

Displays status of cargo lamp switch.

OPTICAL SENSOR

[0 - 5V]

Displays "ambient light (close to 5V when dark/close to 0V when light)" judged from optical
sensor signal.

Monitor item

Contents

Test item

Description

TAIL LAMP

Allows tail lamp relay to operate by switching ON-OFF.

HEAD LAMP

Allows headlamp relay (HI, LO) to operate by switching ON-OFF.

FR FOG LAMP

Allows fog lamp relay to operate by switching ON-OFF.

CORNERING LAMP

Not used.

CARGO LAMP

Allows cargo lamp to operate by switching ON-OFF.

Monitored item

CONSULT-ll display

Description

CAN communication

CAN communication [U1000]

Malfunction is detected in CAN communication.

CAN communication system

CAN communication system 1 to 6
[U1000]

Malfunction is detected in CAN system.

LT-18

HEADLAMP (FOR USA)

2005 Pathfinder

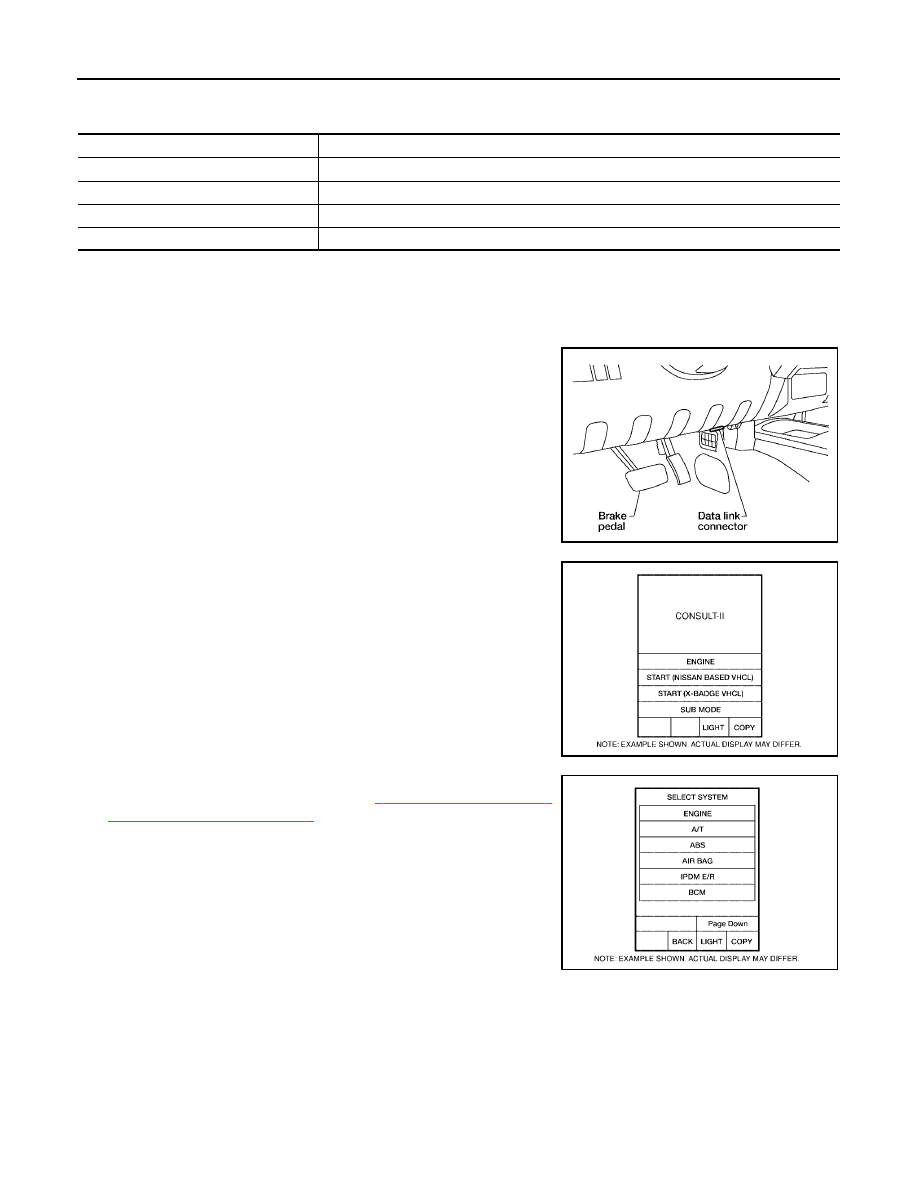

CONSULT-II Function (IPDM E/R)

EKS009JN

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn the
ignition switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "IPDM E/R" on "SELECT SYSTEM" screen.
If "IPDM E/R" is not displayed, refer to

GI-38, "CONSULT-II Data

Link Connector (DLC) Circuit"

.

IPDM E/R diagnostic mode

Description

SELF-DIAG RESULTS

Displays IPDM E/R self-diagnosis results.

DATA MONITOR

Displays IPDM E/R input/output data in real time.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

BBIA0538E

BCIA0029E

BCIA0030E

HEADLAMP (FOR USA)

LT-19

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

4.

Select the desired part to be diagnosed on the "SELECT DIAG
MODE" screen.

DATA MONITOR
Operation Procedure

1.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

2.

Touch "ALL SIGNALS", "MAIN SIGNALS" or "SELECTION FROM MENU" on the "SELECT MONITOR
ITEM" screen.

3.

Touch "START".

4.

Touch the required monitoring item on "SELECT ITEM MENU". In "ALL SIGNALS", all items are moni-
tored. In "MAIN SIGNALS", predetermined items are monitored.

5.

Touch "RECORD" while monitoring to record the status of the item being monitored. To stop recording,
touch "STOP".

All Items, Main Items, Select Item Menu

NOTE:
Perform monitoring of IPDM E/R data with the ignition switch ON. When the ignition switch is at ACC, the dis-
play may not be correct.

ACTIVE TEST
Operation Procedure

1.

Touch "ACTIVE TEST" on "SELECT DIAG MODE" screen.

2.

Touch "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

3.

Touch item to be tested, and check operation.

4.

Touch "START".

5.

Touch "STOP" while testing to stop the operation.

BCIA0031E

ALL SIGNALS

All items will be monitored.

MAIN SIGNALS

Monitor the predetermined item.

SELECTION FROM MENU

Select any item for monitoring.

Item name

CONSULT-II

screen display

Display or

unit

Monitor item selection

Description

ALL

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

Parking, license plate
and tail lamps request

TAIL&CLR REQ

ON/OFF

×

×

×

Signal status input from BCM

Headlamp low beam
request

HL LO REQ

ON/OFF

×

×

×

Signal status input from BCM

Headlamp high beam
request

HL HI REQ

ON/OFF

×

×

×

Signal status input from BCM

Daytime lights request

DTRL REQ

ON/OFF

×

–

×

Signal status input from BCM

Front fog lamps request

FR FOG REQ

ON/OFF

×

×

×

Signal status input from BCM

LT-20

HEADLAMP (FOR USA)

2005 Pathfinder

Headlamp HI Does Not Illuminate (Both Sides)

EKS009JO

1.

CHECK COMBINATION SWITCH INPUT SIGNAL

Select "BCM" on CONSULT-II. With "HEAD LAMP" data monitor,
make sure "HI BEAM SW" turns ON-OFF linked with operation of
lighting switch.

OK or NG

OK

>> GO TO 2.

NG

>> Check lighting switch. Refer to

LT-94, "Combination

Switch Inspection"

.

2.

HEADLAMP ACTIVE TEST

1.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST"
on "SELECT DIAG MODE" screen.

2.

Select "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

3.

Touch "HI" on "ACTIVE TEST" screen.

4.

Make sure headlamp high beam operates.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

3.

CHECK IPDM E/R

1.

Select "IPDM E/R" on CONSULT-II, and select "DATA MONI-
TOR" on "SELECT DIAG MODE" screen.

2.

Make sure "HL LO REQ" and "HL HI REQ" turns ON when light-
ing switch is in HIGH position.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

Test item

CONSULT-II screen display

Description

Tail lamp relay output

TAIL LAMP

Allows tail lamp relay to operate by switching operation ON-OFF at
your option.

Headlamp relay (HI, LO) out-
put

LAMPS

Allows headlamp relay (HI, LO) to operate by switching operation
(OFF, HI, LO) at your option (Headlamp high beam repeats ON-OFF
every 1 second).

Front fog lamp relay (FOG)
output

Allows fog lamp relay (FOG) to operate by switching operation ON-
OFF at your option.

When lighting switch is in
HIGH position

: HI BEAM SW ON

SKIA4193E

Headlamp high beam should operate.

WKIA1438E

When lighting switch is in
HIGH position

: HL LO REQ ON
: HL HI REQ ON

SKIA5775E
