CAN SYSTEM (TYPE 5)

LAN-171

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 4

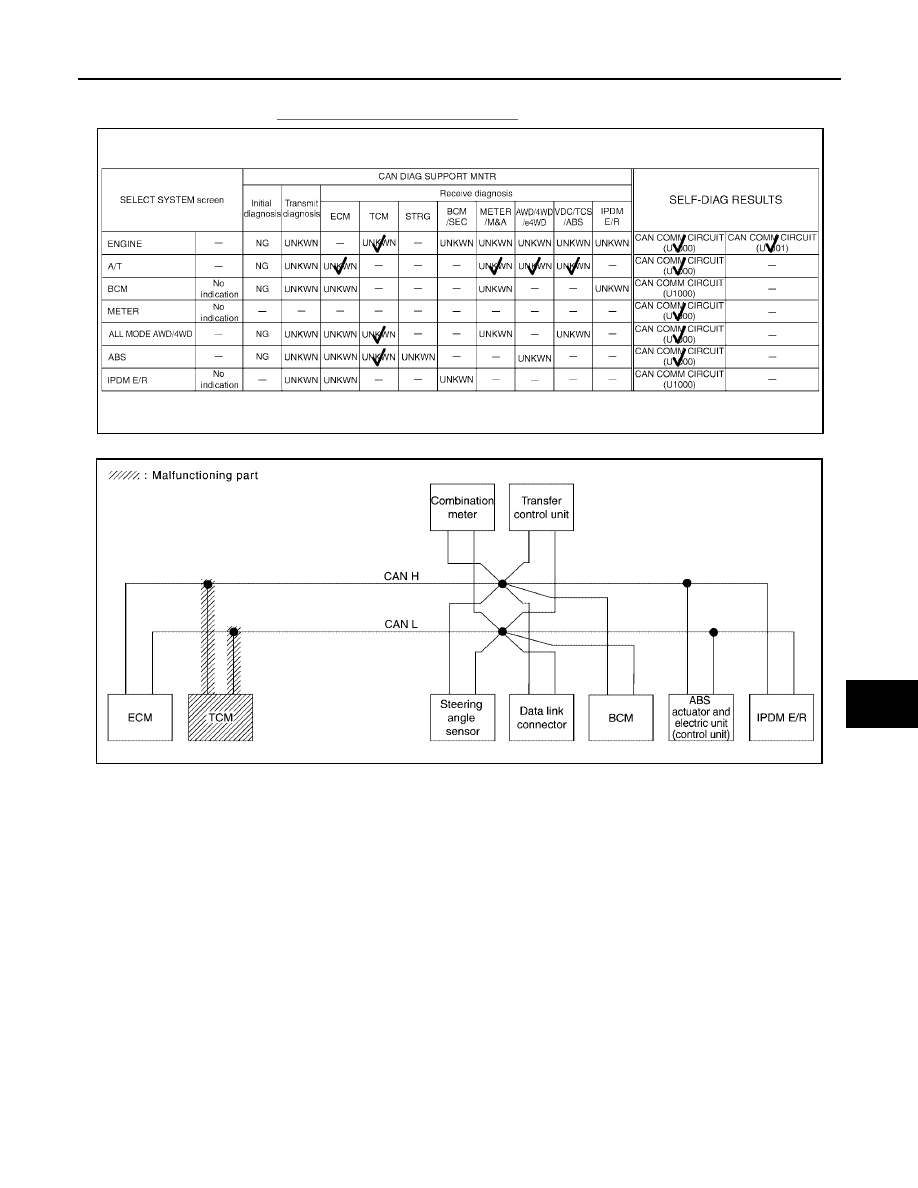

Check TCM circuit. Refer to

LAN-182, "TCM Circuit Inspection"

.

PKIB5130E

SKIB2851E

LAN-172

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

Case 5

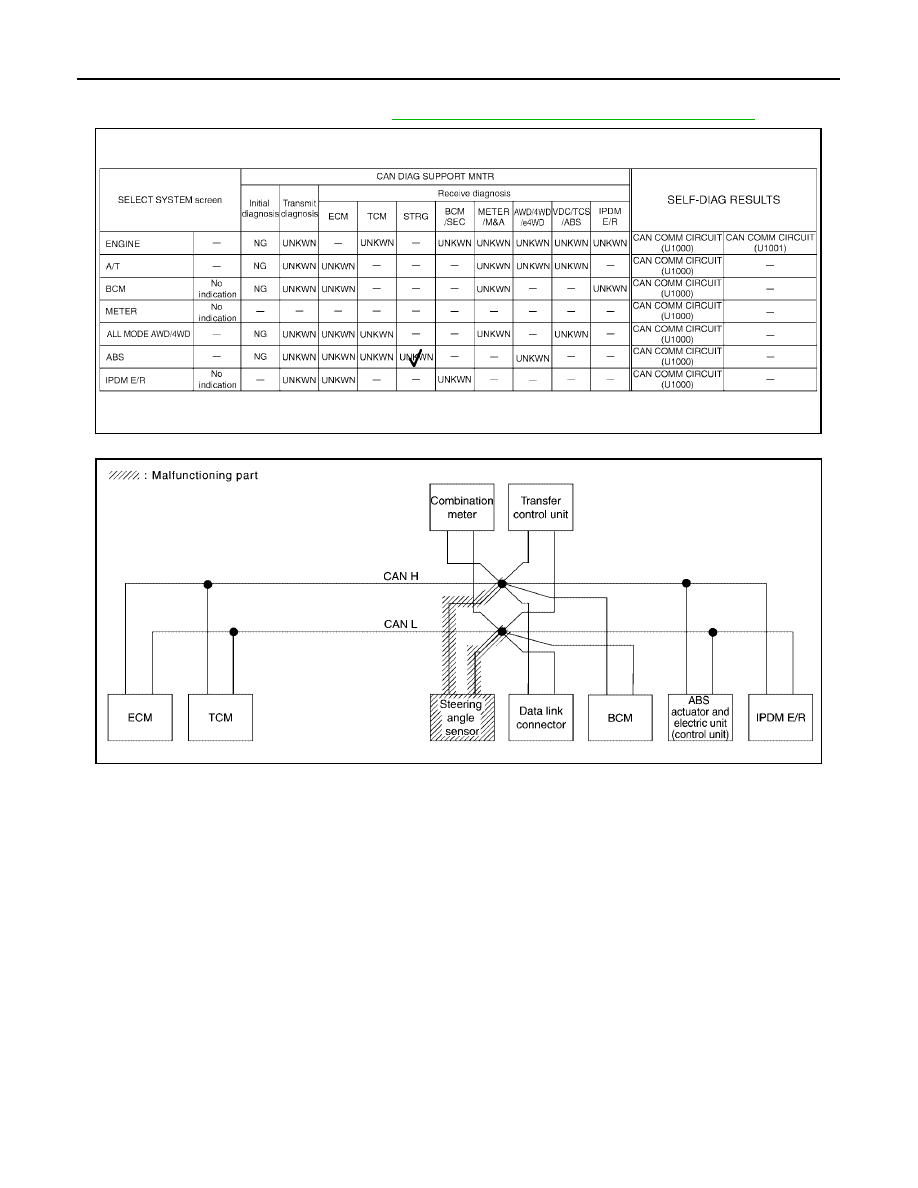

Check steering angle sensor circuit. Refer to

LAN-182, "Steering Angle Sensor Circuit Inspection"

.

PKIB5131E

SKIB2852E

CAN SYSTEM (TYPE 5)

LAN-173

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 6

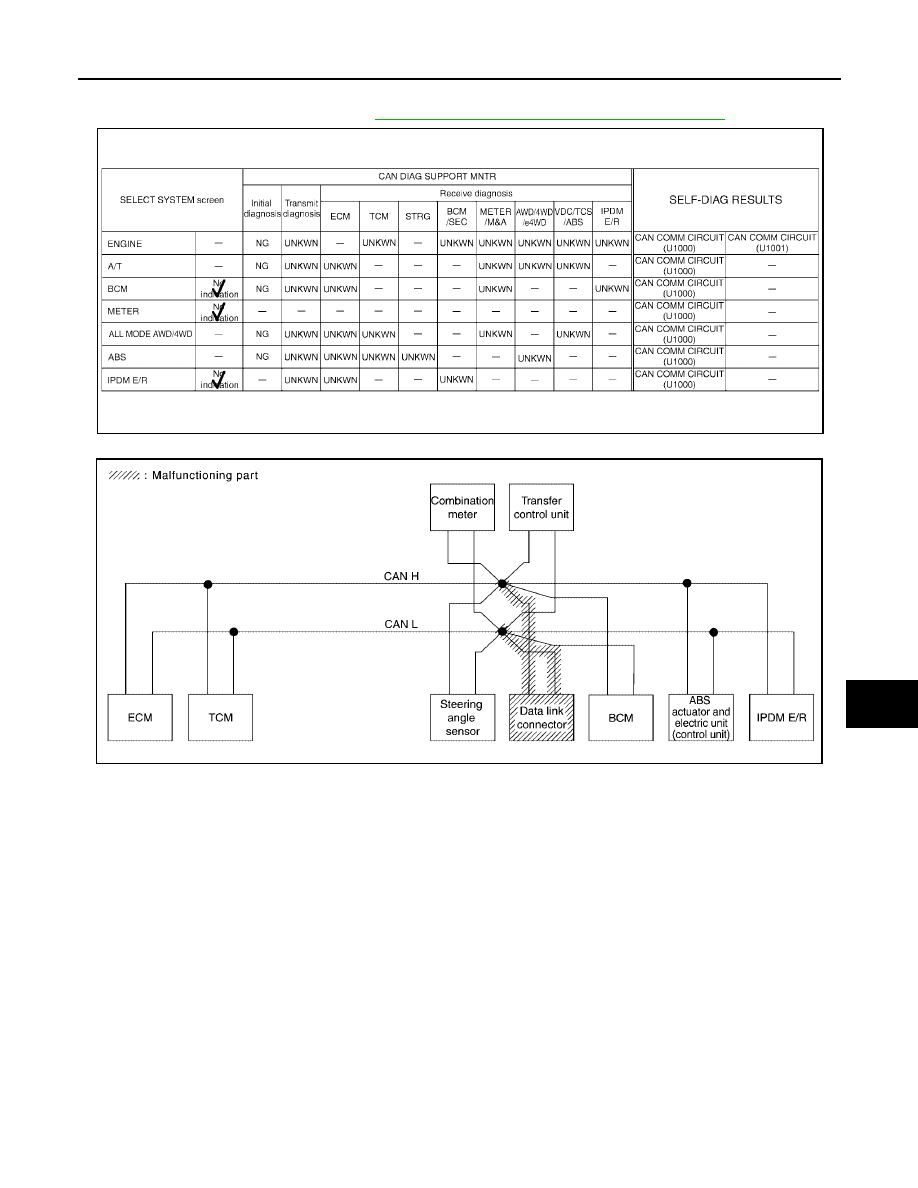

Check data link connector circuit. Refer to

LAN-183, "Data Link Connector Circuit Inspection"

.

PKIB5132E

SKIB2853E

LAN-174

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

Case 7

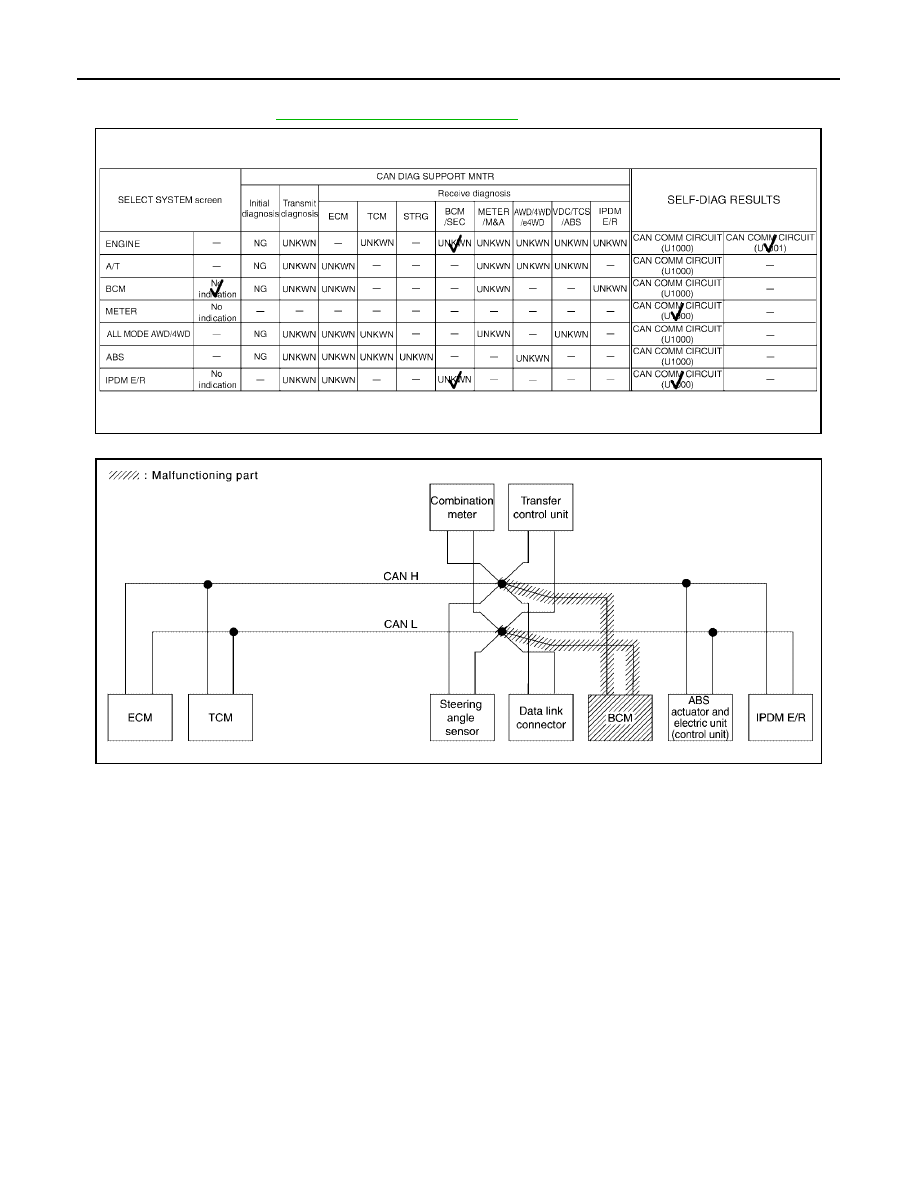

Check BCM circuit. Refer to

LAN-183, "BCM Circuit Inspection"

.

PKIB5133E

SKIB2854E

CAN SYSTEM (TYPE 5)

LAN-175

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 8

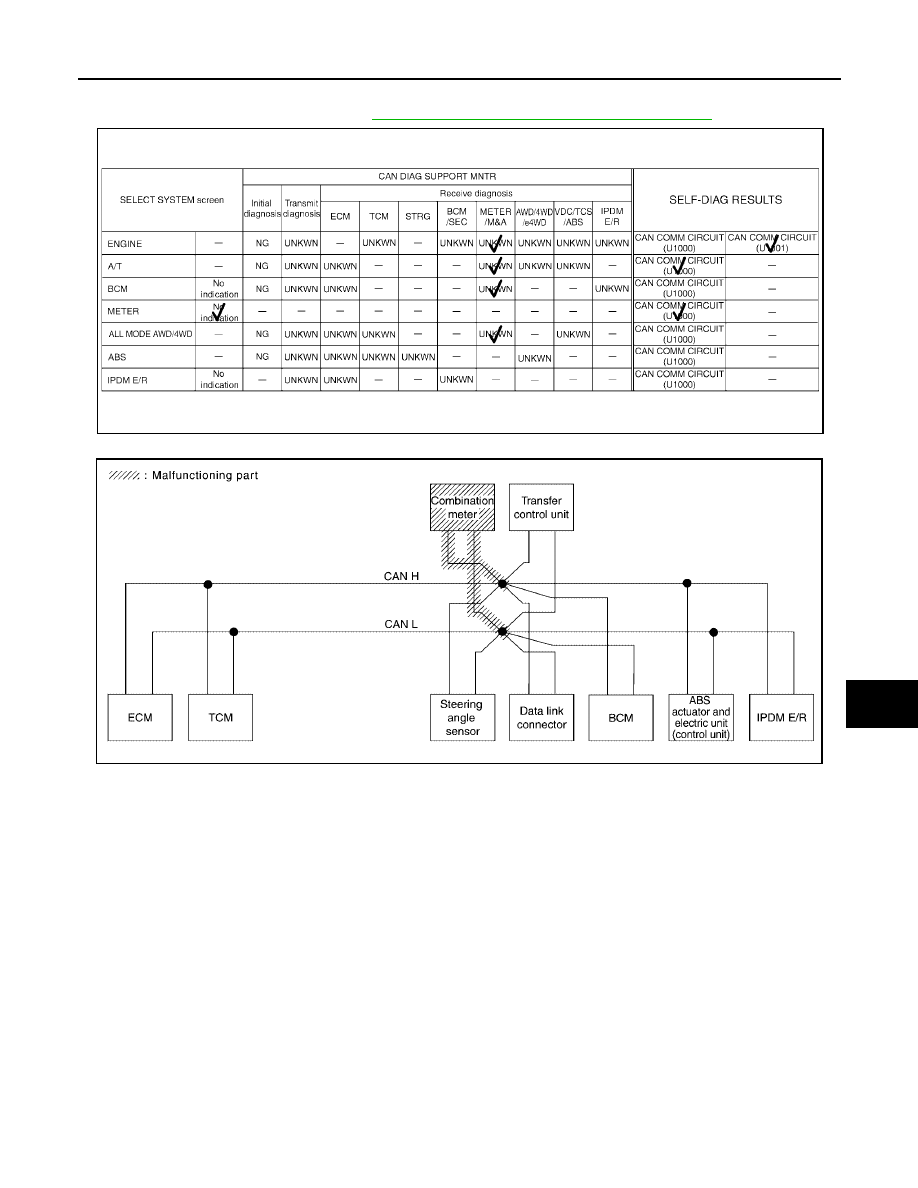

Check combination meter circuit. Refer to

LAN-184, "Combination Meter Circuit Inspection"

.

PKIB5134E

SKIB2855E

LAN-176

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

Case 9

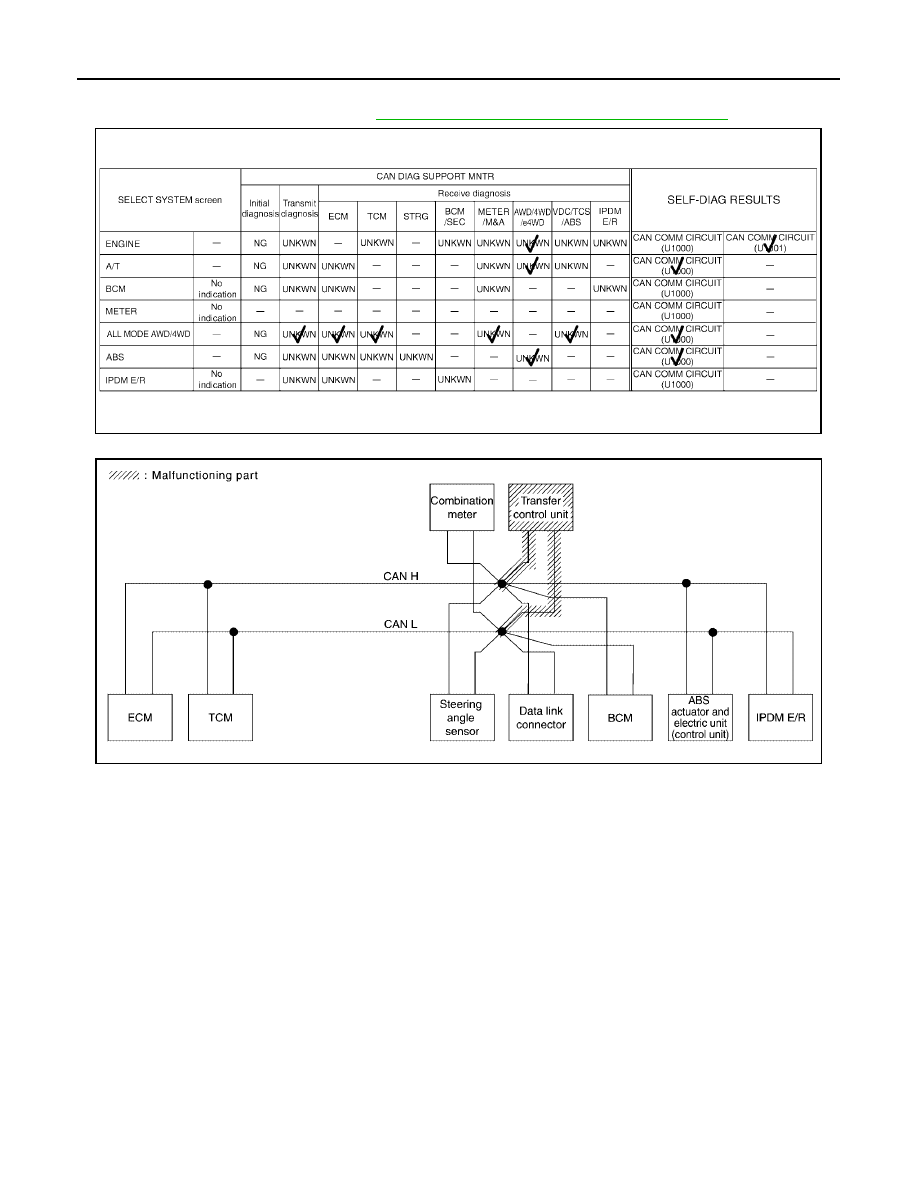

Check transfer control unit circuit. Refer to

LAN-184, "Transfer Control Unit Circuit Inspection"

.

PKIB5135E

SKIB2856E

CAN SYSTEM (TYPE 5)

LAN-177

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 10

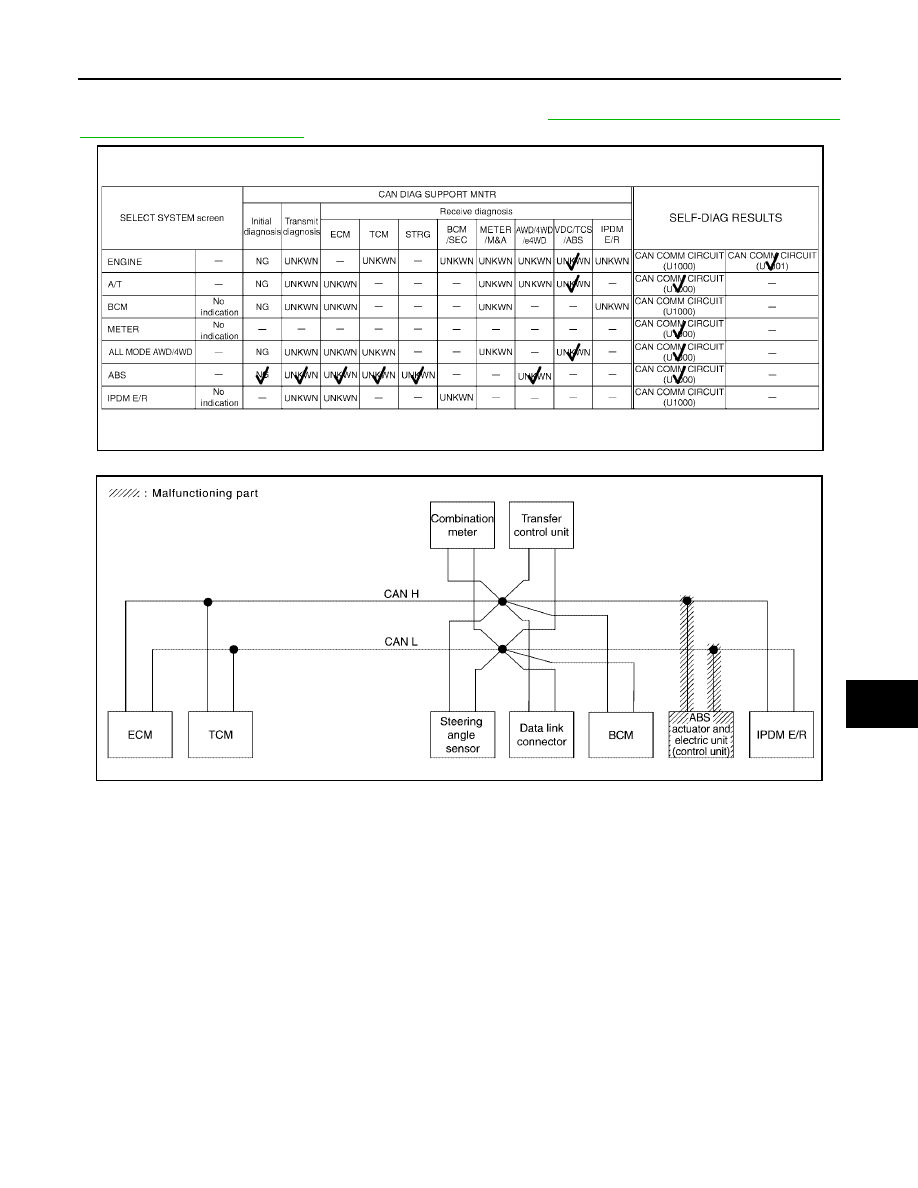

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-185, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5136E

SKIB2857E

LAN-178

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

Case 11

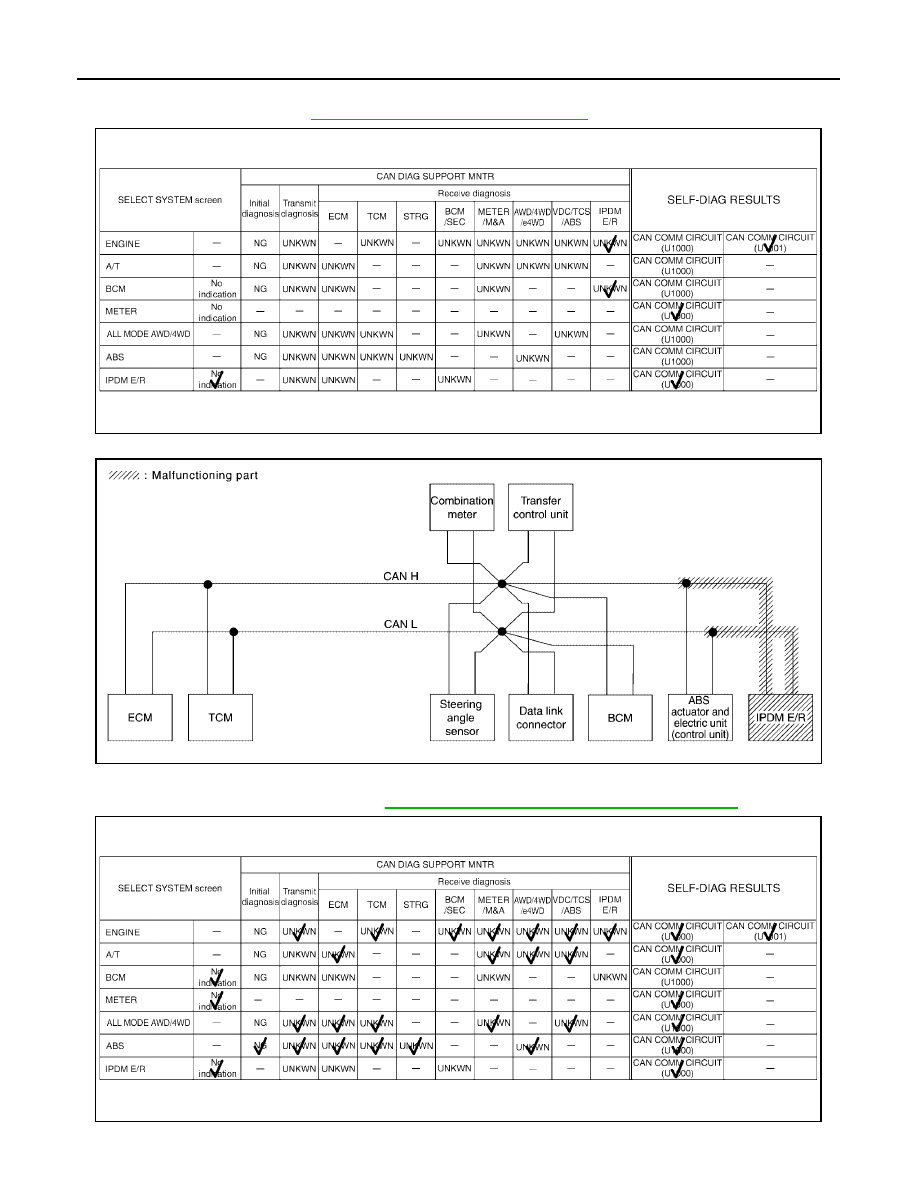

Check IPDM E/R circuit. Refer to

LAN-185, "IPDM E/R Circuit Inspection"

.

Case 12

Check CAN communication circuit. Refer to

LAN-186, "CAN Communication Circuit Inspection"

.

PKIB5137E

SKIB2858E

PKIB5138E
