CAN SYSTEM (TYPE 2)

LAN-75

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

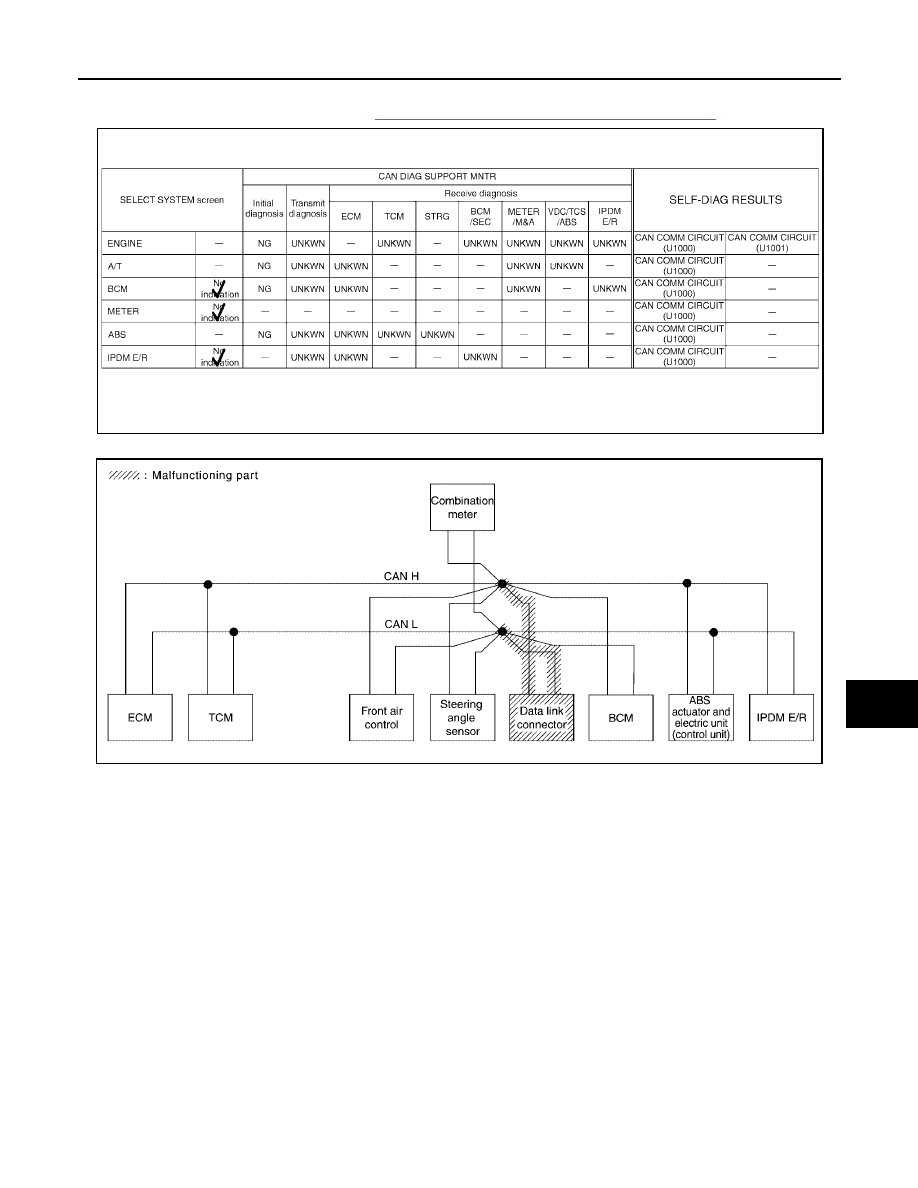

Case 6

Check data link connector circuit. Refer to

LAN-84, "Data Link Connector Circuit Inspection"

.

PKIB5088E

PKIB5215E

LAN-76

[CAN]

CAN SYSTEM (TYPE 2)

2005 Pathfinder

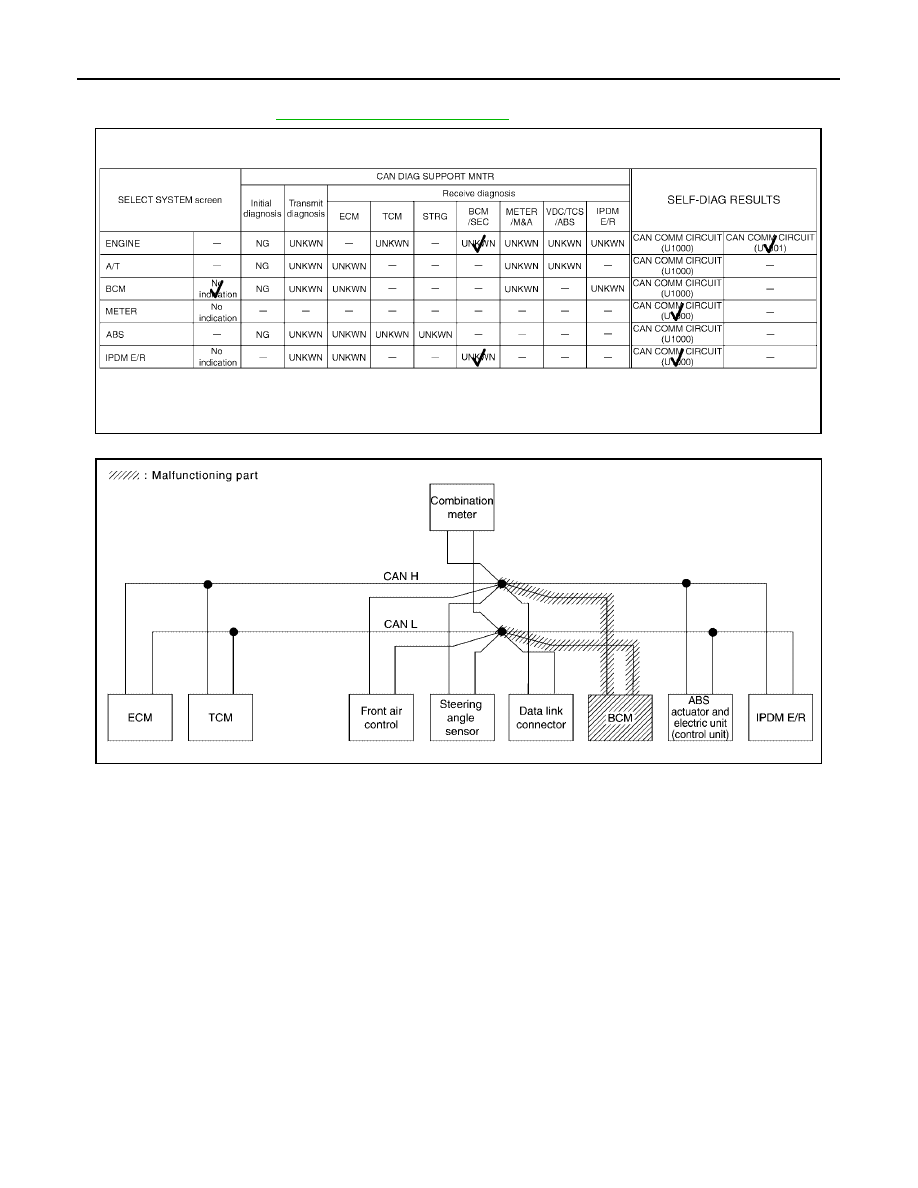

Case 7

Check BCM circuit. Refer to

LAN-84, "BCM Circuit Inspection"

.

PKIB5089E

PKIB5216E

CAN SYSTEM (TYPE 2)

LAN-77

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

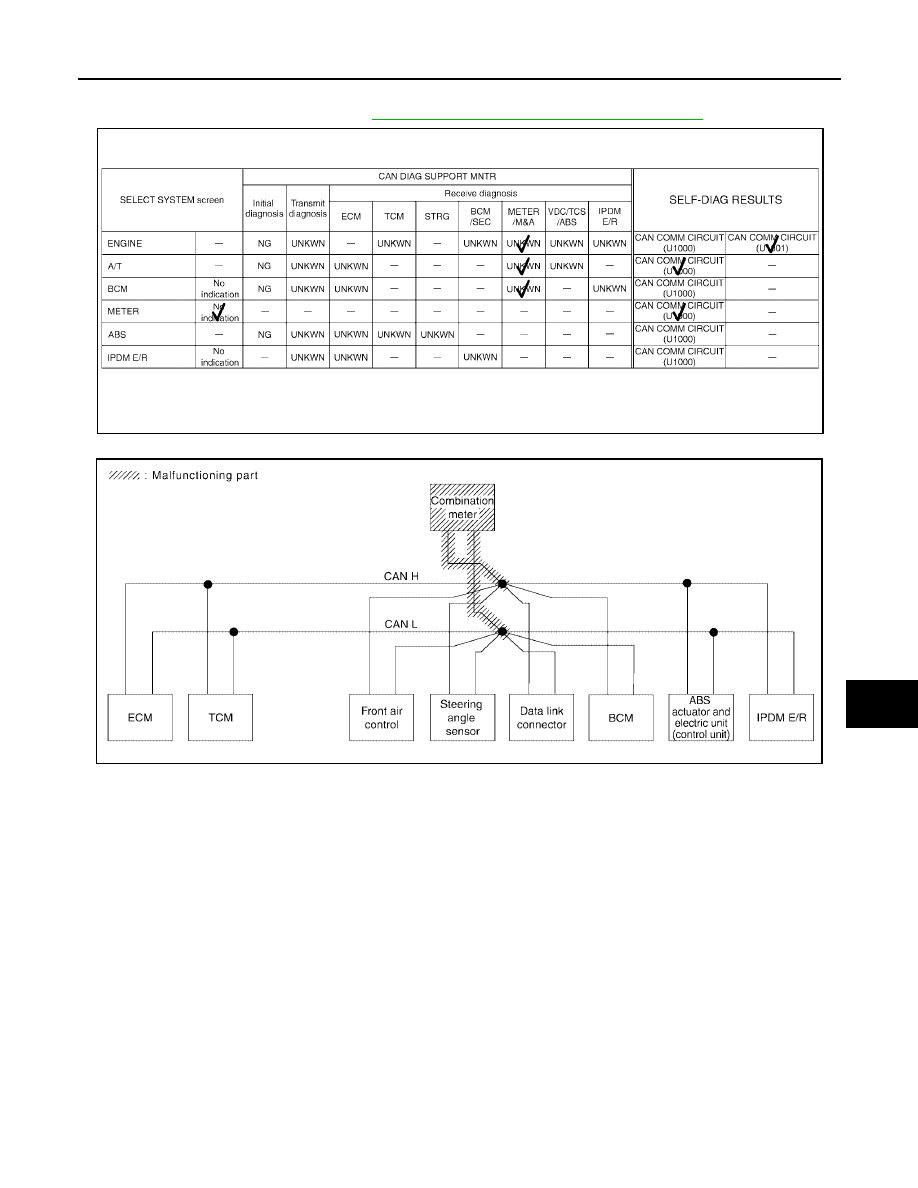

Case 8

Check combination meter circuit. Refer to

LAN-85, "Combination Meter Circuit Inspection"

.

PKIB5090E

PKIB5217E

LAN-78

[CAN]

CAN SYSTEM (TYPE 2)

2005 Pathfinder

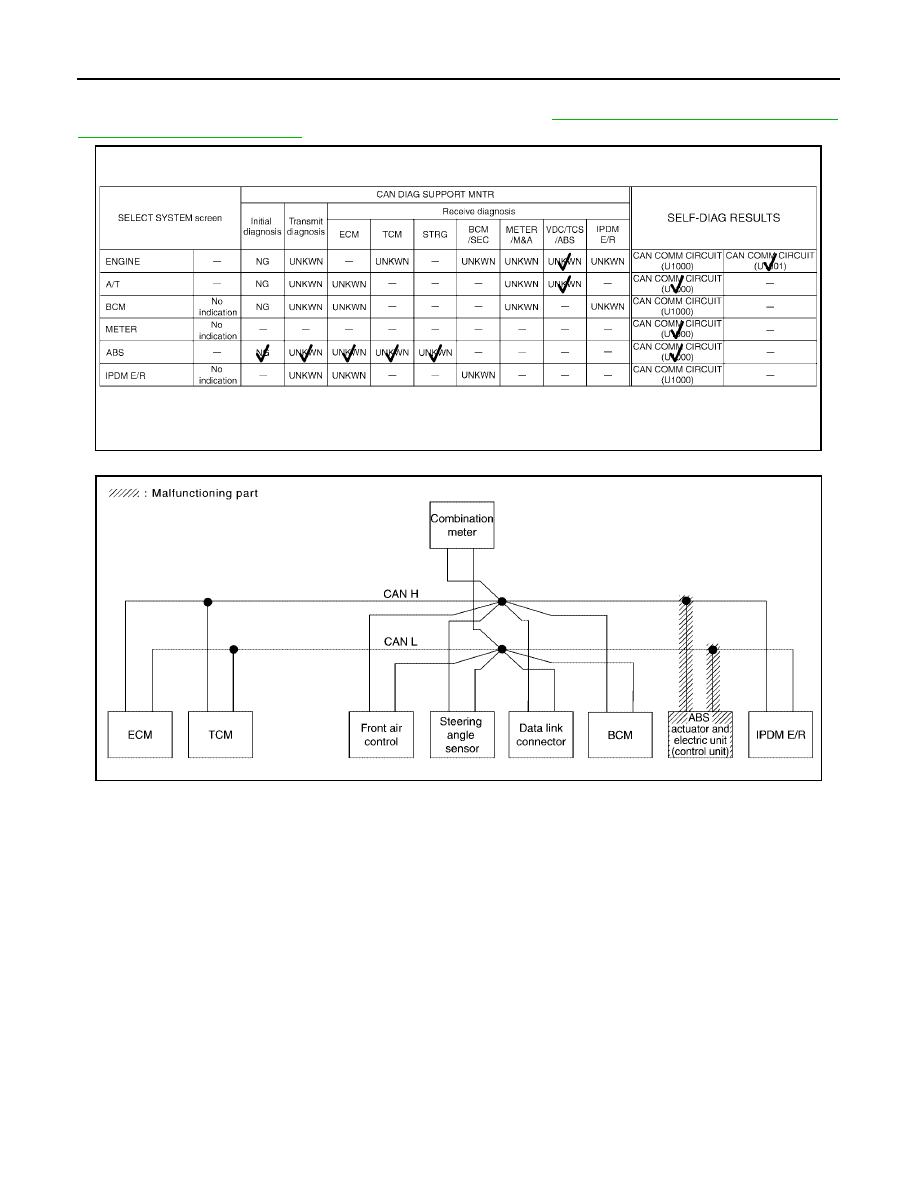

Case 9

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-85, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5091E

PKIB5218E

CAN SYSTEM (TYPE 2)

LAN-79

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

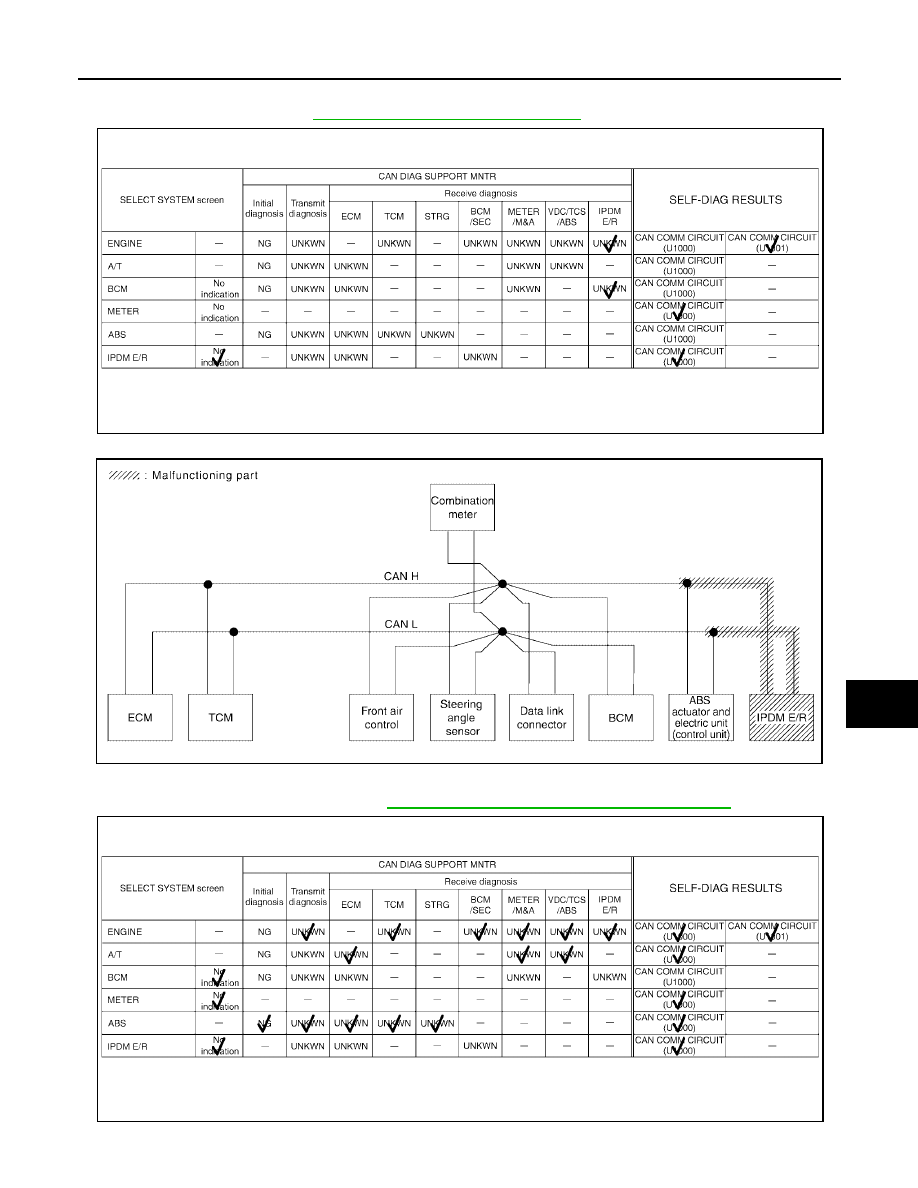

Case 10

Check IPDM E/R circuit. Refer to

LAN-86, "IPDM E/R Circuit Inspection"

.

Case 11

Check CAN communication circuit. Refer to

LAN-87, "CAN Communication Circuit Inspection"

.

PKIB5092E

PKIB5219E

PKIB5093E

LAN-80

[CAN]

CAN SYSTEM (TYPE 2)

2005 Pathfinder

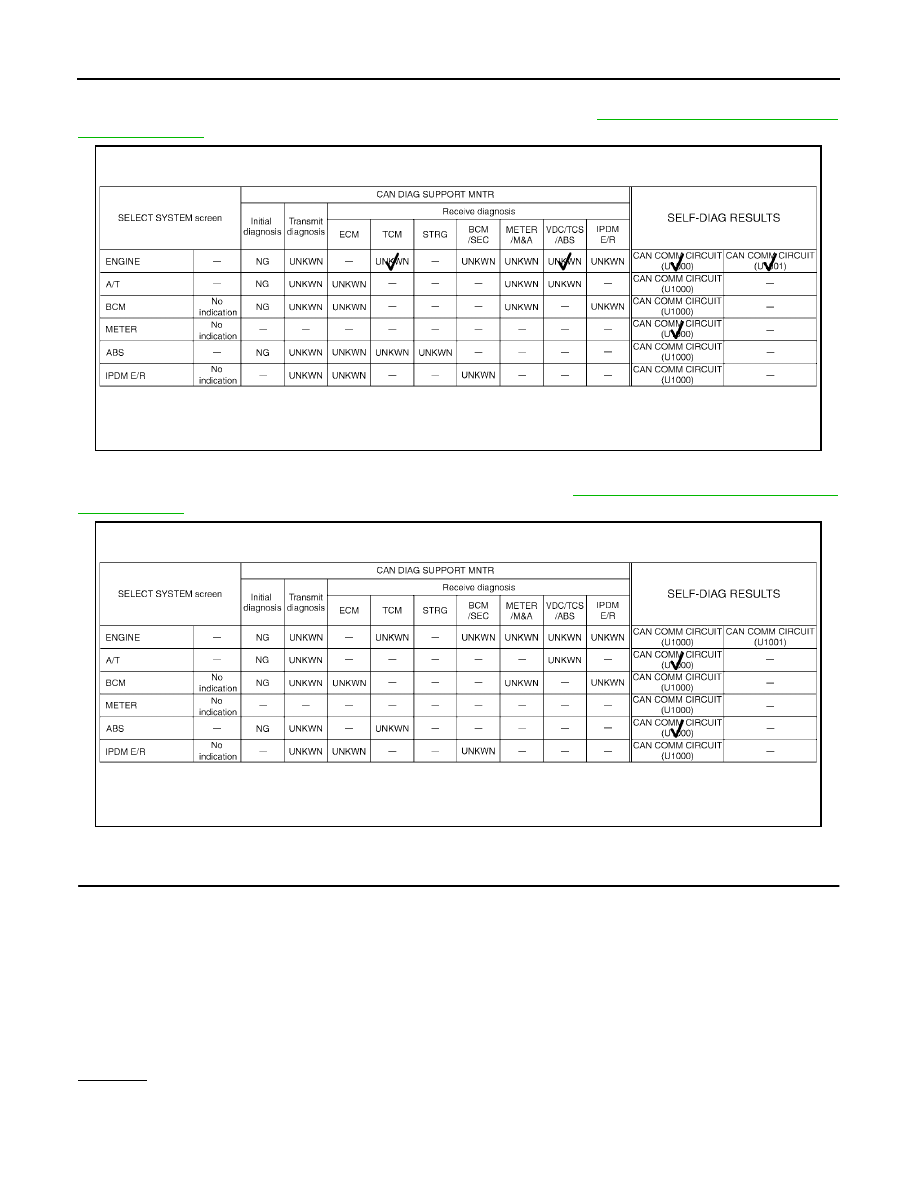

Case 12

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to

LAN-91, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Case 13

Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to

LAN-91, "IPDM E/R Ignition Relay Cir-

cuit Inspection"

.

Inspection Between TCM and Data Link Connector Circuit

UKS003FO

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector F14

–

Harness connector E5

–

Harness connector E152

–

Harness connector M31

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

PKIB5094E

PKIB5095E

CAN SYSTEM (TYPE 2)

LAN-81

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

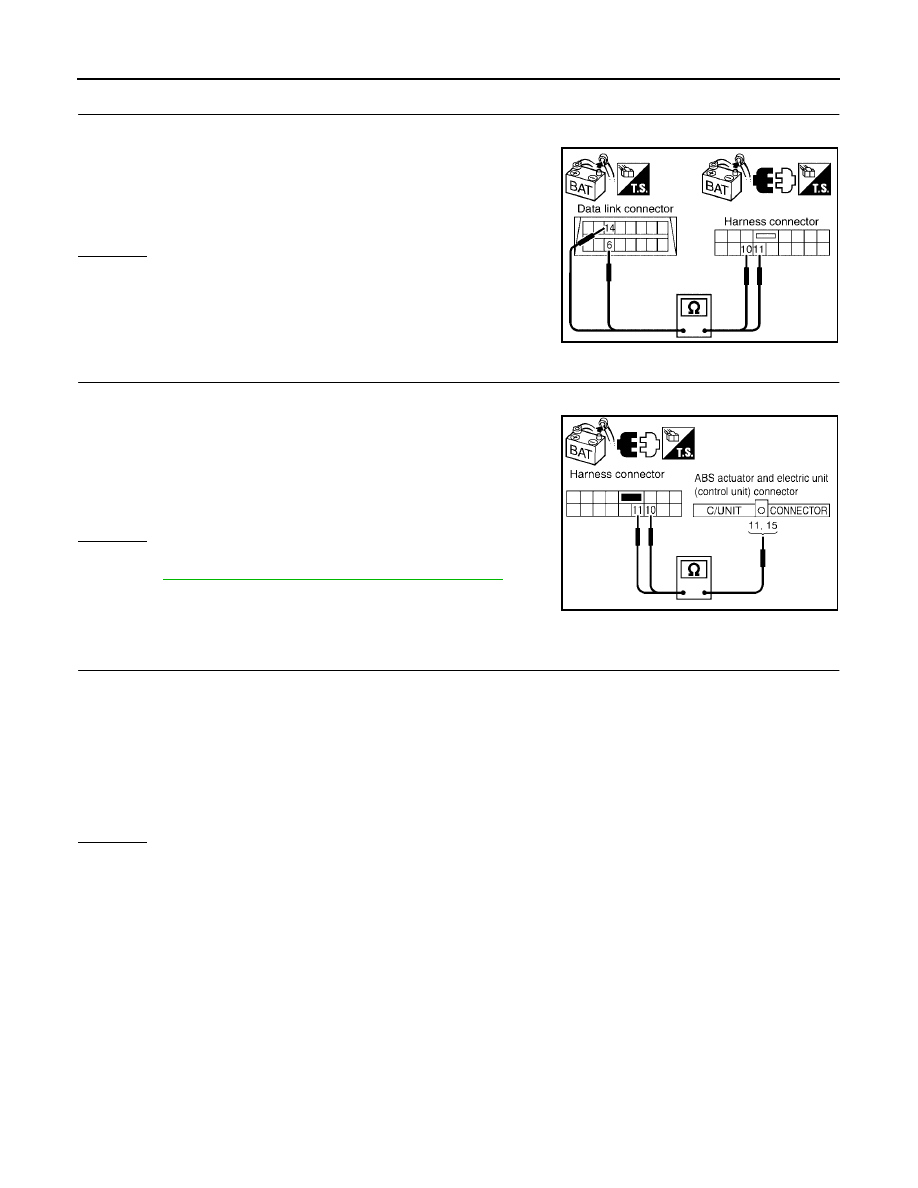

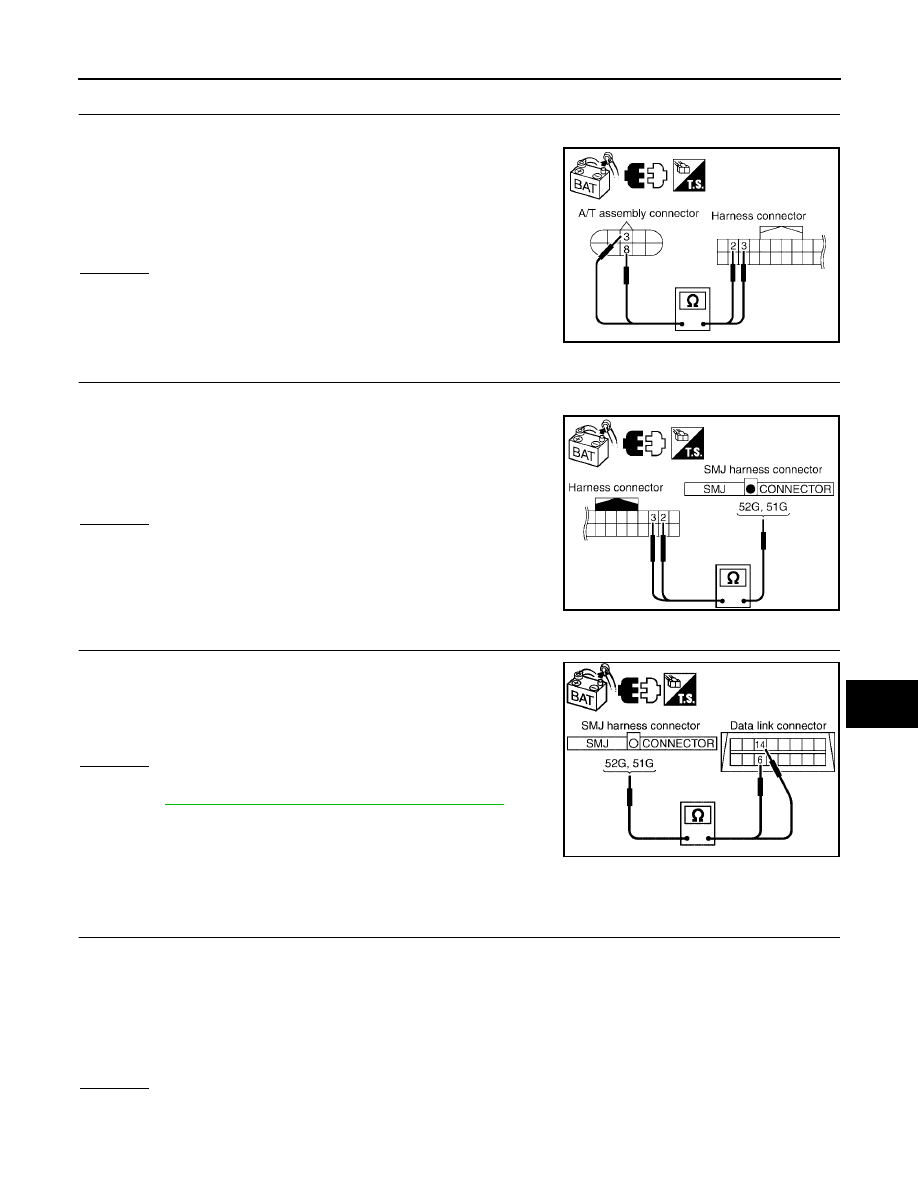

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect A/T assembly connector and harness connector F14.

2.

Check continuity between A/T assembly harness connector F9
terminals 3 (L), 8 (P) and harness connector F14 terminals 2 (L),
3 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector E152.

2.

Check continuity between harness connector E5 terminals 2 (L),
3 (P) and harness connector E152 terminals 52G (L), 51G (P).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

Check continuity between harness connector M31 terminals 52G (L),
51G (P) and Data Link Connector M22 terminals 6 (L), 14 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

Inspection Between Data Link Connector and ABS Actuator and Electric Unit
(Control Unit) Circuit

UKS003FP

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector M91

–

Harness connector E26

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

3 (L) – 2 (L)

: Continuity should exist.

8 (P) – 3 (P)

: Continuity should exist.

SKIB2808E

2 (L) – 52G (L)

: Continuity should exist.

3 (P) – 51G (P)

: Continuity should exist.

SKIB2809E

52G (L) – 6 (L)

: Continuity should exist.

51G (P) – 14 (P)

: Continuity should exist.

SKIB2834E

LAN-82

[CAN]

CAN SYSTEM (TYPE 2)

2005 Pathfinder

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector M91.

2.

Check continuity between data link connector M22 terminals 6
(L), 14 (P) and harness connector M91 terminals 11 (L), 10 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect ABS actuator and electric unit (control unit) connector.

2.

Check continuity between harness connector E26 terminals 11
(L), 10 (P) and ABS actuator and electric unit (control unit) har-
ness connector E125 terminals 11 (L), 15 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

ECM Circuit Inspection

UKS003FQ

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (control module side
and harness side).

–

ECM connector

–

Harness connector E2

–

Harness connector F32

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

6 (L) – 11 (L)

: Continuity should exist.

14 (P) – 10 (P)

: Continuity should exist.

SKIB2812E

11 (L) – 11 (L)

: Continuity should exist.

10 (P) – 15 (P)

: Continuity should exist.

SKIB2813E
