Nissan Pathfinder (2005 year). Manual - part 261

FRONT FINAL DRIVE ASSEMBLY

FFD-31

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

9.

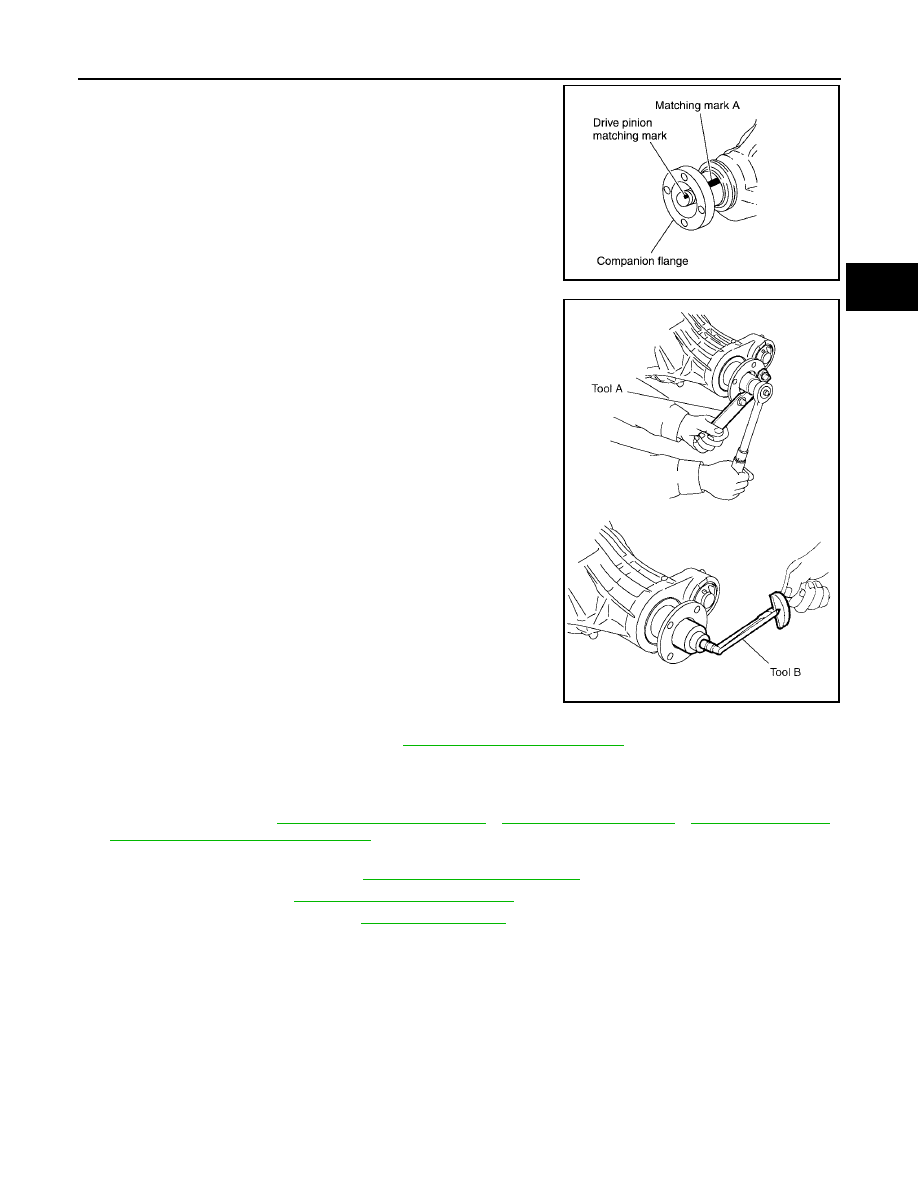

Install companion flange.
NOTE:
When reusing drive pinion, align the matching mark of drive pin-
ion with the matching mark A of companion flange, then install
companion flange.

10. Apply gear oil to the thread and seat of drive pinion lock nut, and

temporarily tighten drive pinion lock nut to drive pinion.

CAUTION:

Do not reuse drive pinion lock nut.

11. Adjust the drive pinion lock nut tightening torque and pinion

bearing preload torque using Tools.

CAUTION:

●

Adjust the lower limit of the drive pinion lock nut tighten-
ing torque first.

●

If the preload torque exceeds the specified value, replace
collapsible spacer and tighten it again to adjust. Do not
loosen drive pinion lock nut to adjust the preload torque.

●

After adjustment, rotate drive pinion back and forth 2 to 3
times to check for unusual noise, rotation malfunction, and other malfunctions.

12. Install differential case assembly. Refer to

FFD-32, "Differential Assembly"

.

CAUTION:

Do not install rear cover yet.

13. Check and adjust drive gear runout, tooth contact, drive gear to drive pinion backlash, and companion

flange runout. Refer to

FFD-17, "Drive Gear Runout"

,

FFD-18, "Tooth Contact"

,

FFD-19, "Backlash"

,

FFD-20, "Companion Flange Runout"

.

Recheck above items. Readjust the above description, if necessary.

14. Check total preload torque. Refer to

FFD-17, "Total Preload Torque"

.

15. Install rear cover. Refer to

FFD-32, "Differential Assembly"

.

16. Install side shaft assembly. Refer to

FFD-35, "Side Shaft"

.

PDIA0675E

Tool number

A: KV38108300 (J-44195)

B: ST3127S000 (J-25765-A)

Drive pinion lock nut tightening torque:

186 - 294 N·m (19 - 29 kg-m, 138 - 216 ft-lb)

Drive pinion bearing preload:

1.08 - 1.66 N·m (0.11 - 0.16 kg-m, 10 - 14 in-lb)

PDIA0710E

FFD-32

FRONT FINAL DRIVE ASSEMBLY

2005 Pathfinder

Differential Assembly

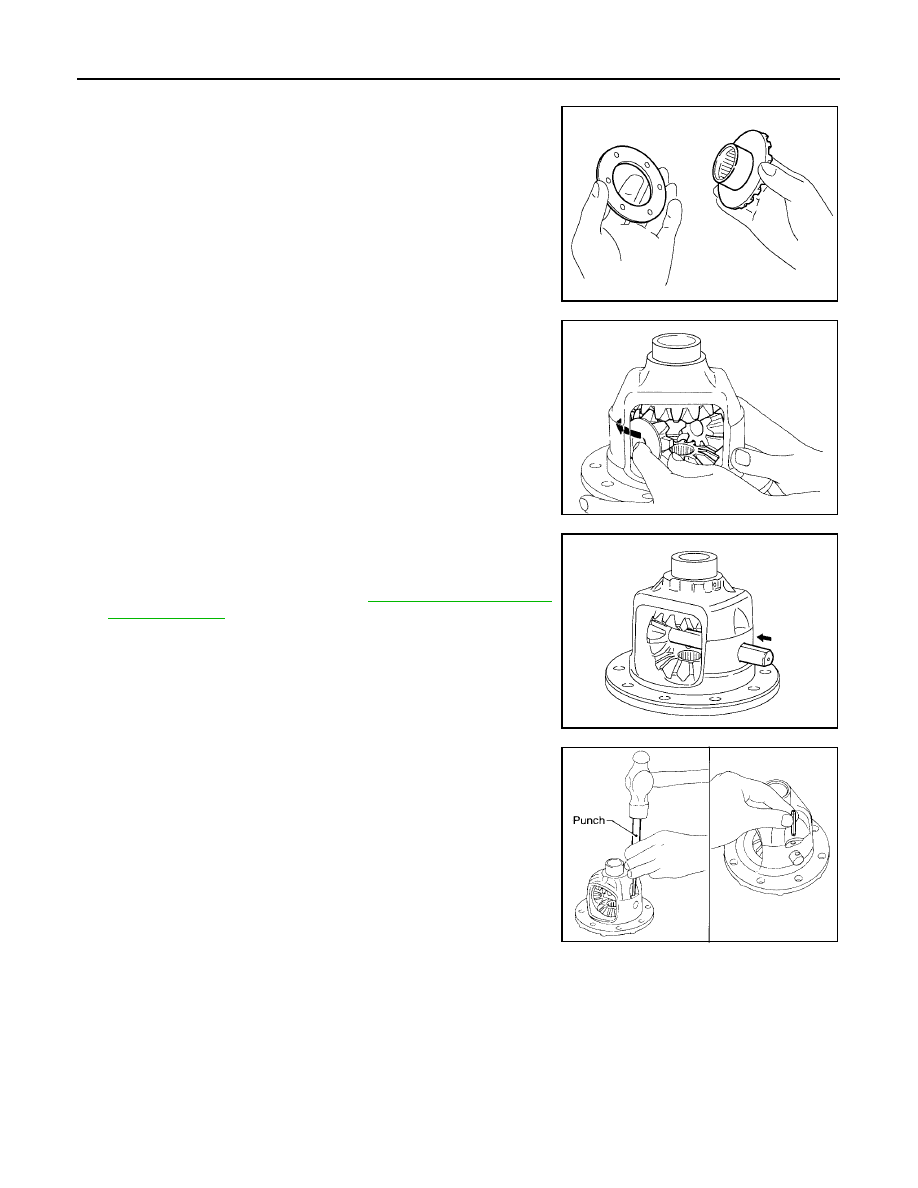

1.

Install side gear thrust washers with the same thickness as the
ones installed prior to disassembly or reinstall the old ones on
the side gears.

2.

Install side gears and thrust washers into differential case.

CAUTION:

Make sure that the circular clip is installed to side gears.

3.

Align 2 pinion mate gears in diagonally opposite positions, then
rotate and install them into differential case after installing thrust
washer to pinion mate gear.

4.

Align the lock pin holes on differential case with shaft, and install
pinion mate shaft.

5.

Measure side gear end play. If necessary, select the appropriate
side gear thrust washers. Refer to

FFD-26, "Differential Side

Gear Clearance"

.

6.

Drive a lock pin into pinion mate shaft, using suitable tool.
Make sure lock pin is flush with differential case.

CAUTION:

Do not reuse lock pin.

SDIA0193J

SDIA2025E

SDIA0195J

SPD030

FRONT FINAL DRIVE ASSEMBLY

FFD-33

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

7.

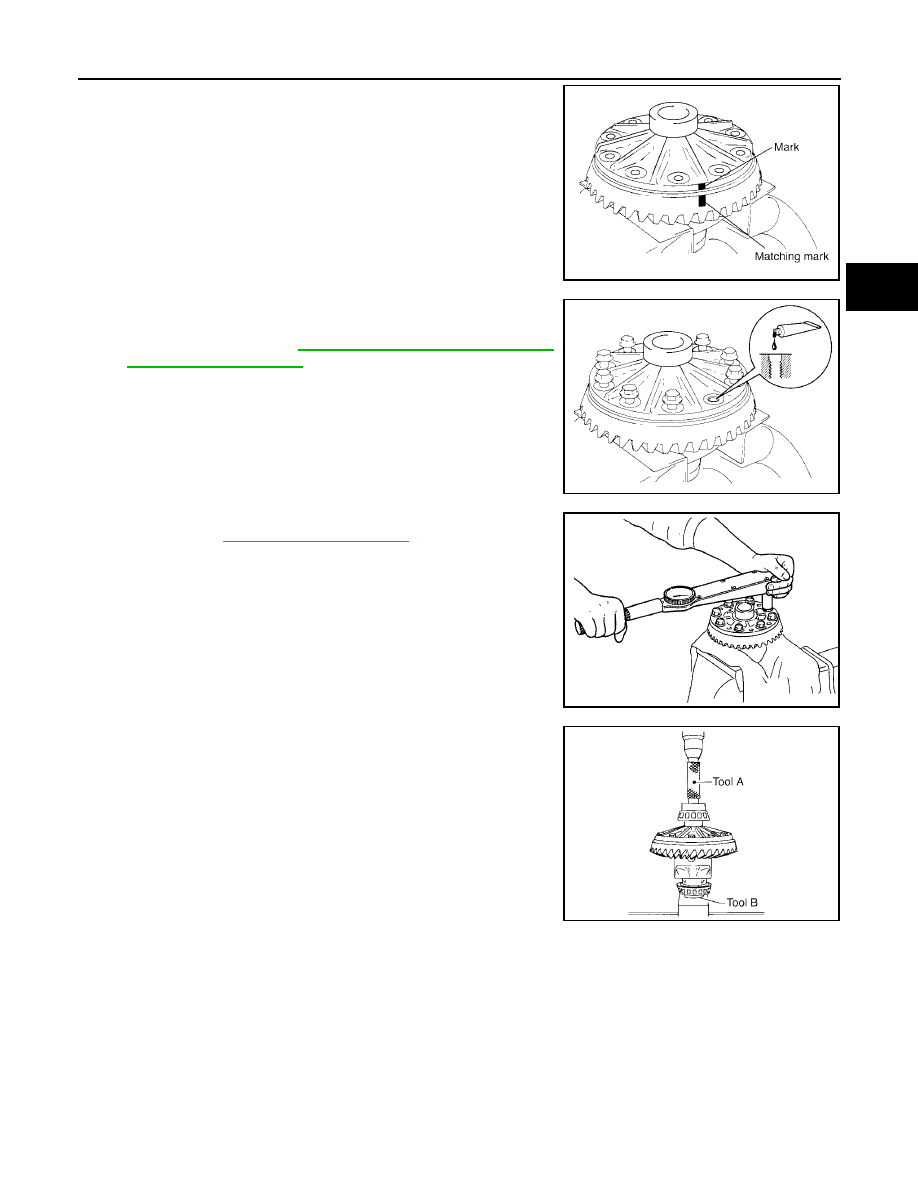

Align the matching mark of differential case with the mark of
drive gear, then place drive gear.

8.

Apply thread locking sealant into the thread hole of drive gear.

●

Use Genuine High Strength Thread Locking Sealant or
equivalent. Refer to

GI-45, "Recommended Chemical

Products and Sealants"

.

CAUTION:

Make sure the drive gear back and threaded holes are
clean.

9.

Install drive gear on the bolts, and then tighten to the specified
torque. Refer to

FFD-16, "COMPONENTS"

.

CAUTION:

●

Tighten bolts in a crisscross pattern.

●

After tightening the bolts to the specified torque, tighten
the bolts an additional 31 to 36 degrees.

10. Press side bearing inner races to differential case, using Tools.

CAUTION:

Do not reuse side bearing inner race.

11. Install housing spacer.

SDIA2593E

SDIA2594E

SDIA0247J

Tool number

A: ST33230000 (J-35867)

B: ST33061000 (J-8107-2)

SPD353

FFD-34

FRONT FINAL DRIVE ASSEMBLY

2005 Pathfinder

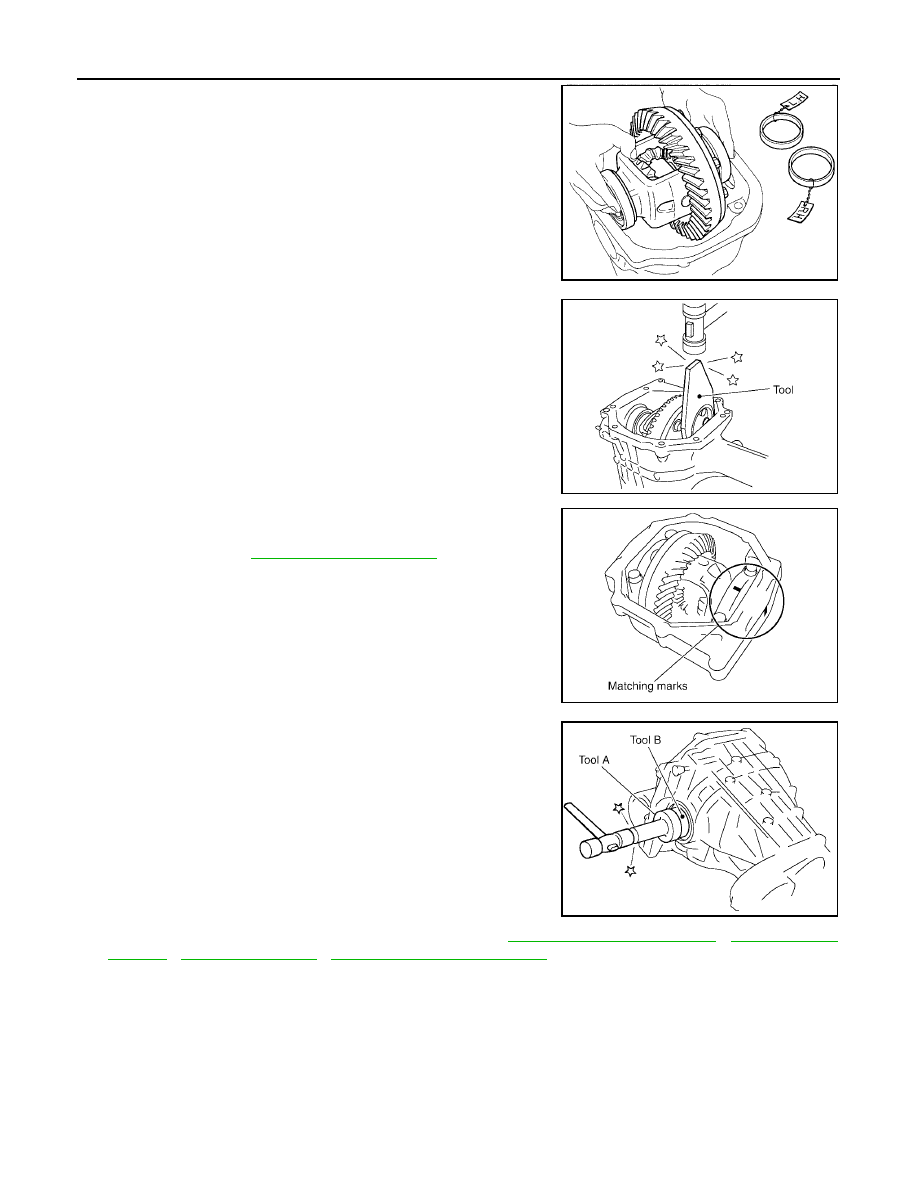

12. Apply gear oil to side bearings, and install differential case

assembly with side bearing outer races into gear carrier.

13. Insert left and right original side bearing adjusting washers in

place between side bearings and gear carrier, using Tool.

14. Align matching mark on bearing cap with that on gear carrier.

15. Install bearing caps and tighten bearing cap bolts to the speci-

fied torque. Refer to

FFD-16, "COMPONENTS"

.

16. Drive side oil seal until it becomes flush with the case end using

Tools.

CAUTION:

●

Do not reuse oil seal.

●

Do not incline oil seal when installing.

●

Apply multi-purpose grease onto oil seal lips, and gear
oil onto the circumference of oil seal.

17. Check and adjust drive gear runout, tooth contact, drive gear to

drive pinion backlash, and total preload torque. Refer to

FFD-17, "Drive Gear Runout"

,

FFD-18, "Tooth

Contact"

,

FFD-19, "Backlash"

,

FFD-17, "Total Preload Torque"

.

Recheck above items. Readjust the above description, if necessary.

SPD527

Tool number

: KV38100600 (J-25267)

PDIA0706E

PDIA0700E

Tool number

A: ST30720000 (J-25405)

B: ST27863000 (

—

)

PDIA0711E

FRONT FINAL DRIVE ASSEMBLY

FFD-35

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

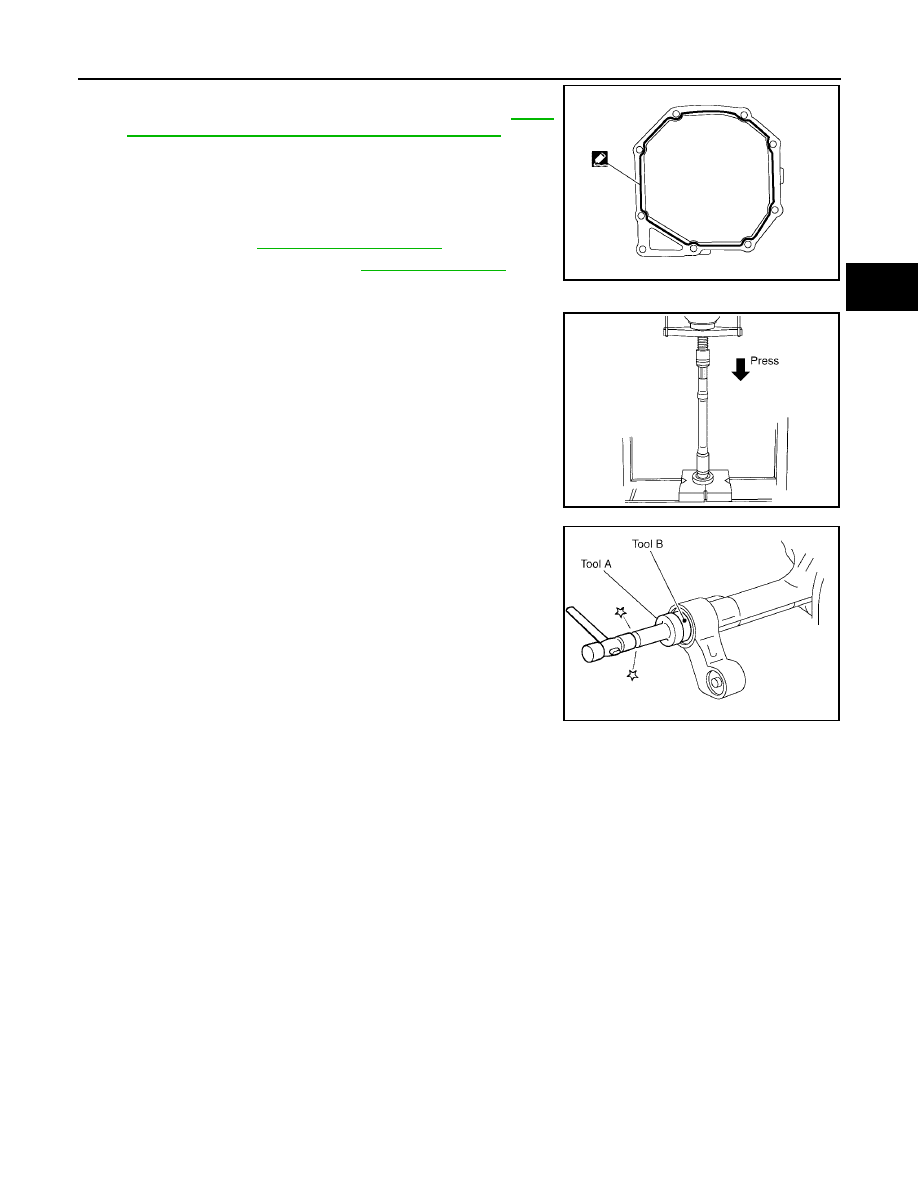

18. Apply sealant to mating surface of rear cover.

●

Use Genuine Silicone RTV or equivalent. Refer to

GI-45,

"Recommended Chemical Products and Sealants"

.

CAUTION:

Remove old sealant adhering to mating surfaces. Also
remove any moisture, oil, or foreign material adhering to
application and mating surfaces.

19. Install rear cover on gear carrier and tighten bolts with the spec-

ified torque. Refer to

FFD-16, "COMPONENTS"

.

20. Install side shaft assembly. Refer to

FFD-35, "Side Shaft"

.

Side Shaft

1.

Press side shaft bearing to side shaft.

CAUTION:

Do not reuse bearing.

2.

Install snap ring (shaft side).

3.

Install side shaft assembly into gear carrier.

4.

Install snap ring (hole side).

5.

Drive side oil seal until it becomes flush with the case end using
Tools.

CAUTION:

●

Do not reuse oil seal.

●

Do not incline oil seal when installing.

●

Apply multi-purpose grease onto oil seal lips, and gear
oil onto the circumference of oil seal.

PDIA0712E

PDIA0719E

Tool number

A: ST30720000 (J-25405)

B: ST27863000 (

—

)

PDIA0828E

FFD-36

SERVICE DATA AND SPECIFICATIONS (SDS)

2005 Pathfinder

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

General Specifications

UDS000WQ

Inspection and Adjustment

UDS000WR

DRIVE GEAR RUNOUT

Unit: mm (in)

DIFFERENTIAL SIDE GEAR CLEARANCE

Unit: mm (in)

PRELOAD TORQUE

Unit: N·m (kg-m, in-lb)

BACKLASH

Unit: mm (in)

COMPANION FLANGE RUNOUT

Unit: mm (in)

SELECTIVE PARTS
Side Gear Thrust Washer

Unit: mm (in)

*: Always check with the Parts Department for the latest parts information.

Applied model

VQ40DE

Final drive model

R180A

Gear ratio

3.357

Number of teeth (Drive gear/Drive pinion)

47/14

Oil capacity (Approx.)

(US pt, lmp pt)

0.85 (1-3/4, 1-1/2)

Number of pinion gears

2

Drive pinion adjustment spacer type

Collapsible

Item

Runout limit

Drive gear back face

0.08 (0.0031) or less

Item

Specification

Side gear backlash (Clearance between side gear and differential
case)

0.1 (0.004) or less

(Each gear should rotate smoothly without excessive resistance

during differential motion.)

Item

Specification

Pinion bearing (P

1

)

1.08 - 1.66 (0.11 - 0.16, 10 - 14)

Side bearing (P

2

)

0.59 - 1.08 (0.06 - 0.11, 6 - 9)

Side bearing to pinion bearing (Total preload)
(Total preload = P

1

+ P

2

)

1.67 - 2.74 (0.17 - 0.27, 15 - 24)

Item

Specification

Drive gear to drive pinion gear

0.10 - 0.15 (0.0039 - 0.0059)

Item

Runout limit

Companion flange face

0.1 (0.004) or less

Inner side of the companion flange

0.1 (0.004) or less

Thickness

Part number*

Thickness

Part number*

0.75 (0.0295)
0.78 (0.0307)
0.81 (0.0319)
0.84 (0.0331)

38424 W2010

38424 W2011

38424 W2012
38424 W2013

0.87 (0.0343)
0.90 (0.0354)
0.93 (0.0366)
0.96 (0.0378)

38424 W2014
38424 W2015
38424 W2016
38424 W2017

SERVICE DATA AND SPECIFICATIONS (SDS)

FFD-37

C

E

F

G

H

I

J

K

L

M

A

B

FFD

2005 Pathfinder

Pinion Height Adjusting Washer

Unit: mm (in)

*: Always check with the Parts Department for the latest parts information.

Side Bearing Adjusting Washer

Unit: mm (in)

*: Always check with the Parts Department for the latest parts information.

Thickness

Part number*

Thickness

Part number*

3.09 (0.1217)
3.12 (0.1228)
3.15 (0.1240)
3.18 (0.1252)
3.21 (0.1264)
3.24 (0.1276)
3.27 (0.1287)
3.30 (0.1299)

3.33 (0.1311)

3.36 (0.1323)

38154 EA000
38154 EA001
38154 EA002
38154 EA003
38154 EA004
38154 EA005
38154 EA006
38154 EA007
38154 EA008
38154 EA009

3.39 (0.1335)
3.42 (0.1346)
3.45 (0.1358)
3.48 (0.1370)
3.51 (0.1382)
3.54 (0.1394)
3.57 (0.1406)
3.60 (0.1417)
3.63 (0.1429)
3.66 (0.1441)

38154 EA010
38154 EA011
38154 EA012
38154 EA013
38154 EA014
38154 EA015
38154 EA016
38154 EA017
38154 EA018
38154 EA019

Thickness

Part number*

Thickness

Part number*

1.95 (0.0768)
2.00 (0.0787)
2.05 (0.0807)
2.10 (0.0827)
2.15 (0.0846)
2.20 (0.0866)
2.25 (0.0886)
2.30 (0.0906)

38453 EA000
38453 EA001
38453 EA002
38453 EA003
38453 EA004
38453 EA005
38453 EA006
38453 EA007

2.35 (0.0925)
2.40 (0.0945)
2.45 (0.0965)
2.50 (0.0984)
2.55 (0.1004)
2.60 (0.1024)
2.65 (0.1043)

38453 EA008
38453 EA009
38453 EA010
38453 EA011
38453 EA012
38453 EA013
38453 EA014

FFD-38

SERVICE DATA AND SPECIFICATIONS (SDS)

2005 Pathfinder
