STEERING ANGLE SENSOR

BRC-133

[HDC/HSA/VDC/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2005 Pathfinder

STEERING ANGLE SENSOR

PFP:25554

Removal and Installation

EFS005BS

Refer to

SRS-47, "Removal and Installation"

.

NOTE:

●

The steering angle sensor is an integral part of the spiral cable.

●

In the case that the ABS actuator and electronic unit (control unit) is replaced, make sure to adjust posi-
tion of steering angle sensor. Refer to

BRC-127, "Adjustment of Steering Angle Sensor Neutral Position"

.

BRC-134

[HDC/HSA/VDC/TCS/ABS]

G SENSOR

2005 Pathfinder

G SENSOR

PFP:47930

Removal and Installation

EFS005BT

REMOVAL

1.

Remove center console. Refer to

IP-15, "CENTER CONSOLE"

.

2.

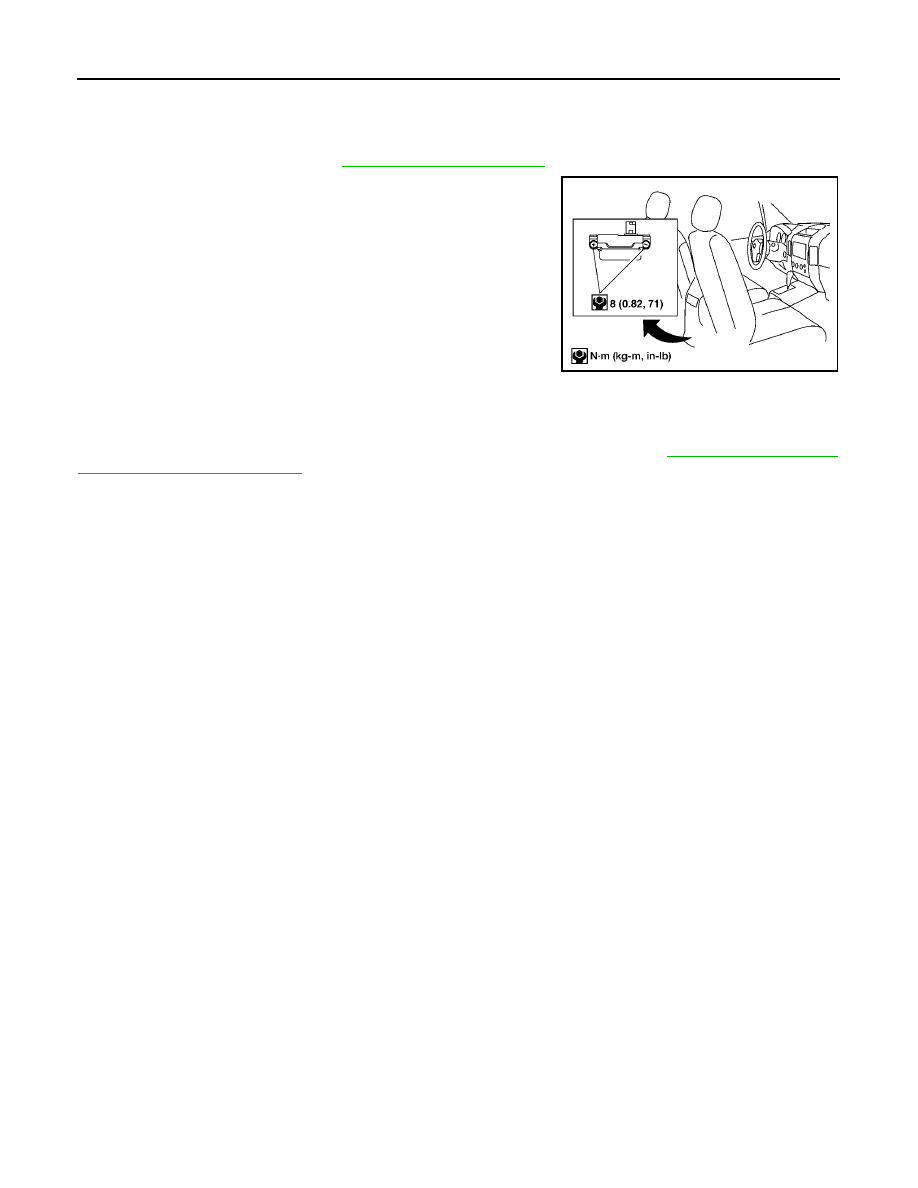

Remove yaw rate/side/decel G sensor attaching nuts as shown.

●

The location of the sensor is the same for all models.

CAUTION:

●

Do not use power tools to remove or install yaw rate/side/
decel G sensor.

●

Do not drop or strike the yaw rate/side/decel G sensor.

3.

Disconnect harness connector and remove the yaw rate/side/
decel G sensor.

INSTALLATION

Installation is in the reverse order of removal.
NOTE:
After performing the above work, calibrate the yaw rate/side/decel G sensor. Refer to

BRC-127, "Calibration of

Yaw Rate/Side/Decel G Sensor"

.

WFIA0230E

CO-1

ENGINE COOLING SYSTEM

B ENGINE

CONTENTS

C

D

E

F

G

H

I

J

K

L

M

SECTION

A

CO

2005 Pathfinder

PRECAUTIONS .......................................................... 2

Precautions for Liquid Gasket .................................. 2

REMOVAL OF LIQUID GASKET SEALING .......... 2
LIQUID GASKET APPLICATION PROCEDURE..... 2

PREPARATION ........................................................... 3

Special Service Tools ............................................... 3
Commercial Service Tools ........................................ 4

OVERHEATING CAUSE ANALYSIS .......................... 5

Troubleshooting Chart .............................................. 5

COOLING SYSTEM .................................................... 7

Cooling Circuit .......................................................... 7
System Chart ........................................................... 8

ENGINE COOLANT .................................................... 9

System Check .......................................................... 9

CHECKING COOLING SYSTEM HOSES ............ 9
CHECKING RESERVOIR LEVEL ......................... 9
CHECKING COOLING SYSTEM FOR LEAKS..... 9
CHECKING RESERVOIR CAP ........................... 10
CHECKING RADIATOR ...................................... 10

Refilling Engine Coolant ......................................... 10

RADIATOR .................................................................11

Removal and Installation .........................................11

REMOVAL ............................................................11
INSTALLATION ................................................... 13
INSPECTION AFTER INSTALLATION ............... 13

ENGINE COOLING FAN .......................................... 14

Removal and Installation (Crankshaft driven type)... 14

REMOVAL ........................................................... 14
INSPECTION AFTER REMOVAL ....................... 14

INSTALLATION ................................................... 14
INSPECTION AFTER INSTALLATION ................ 15

Removal and Installation (Motor driven type) ......... 15

REMOVAL ........................................................... 15
INSTALLATION ................................................... 15

WATER PUMP .......................................................... 16

Removal and Installation ........................................ 16

REMOVAL ........................................................... 16
INSPECTION AFTER REMOVAL ....................... 18
INSTALLATION ................................................... 18
INSPECTION AFTER INSTALLATION ................ 19

WATER INLET AND THERMOSTAT ASSEMBLY .... 21

Removal and Installation ........................................ 21

REMOVAL ........................................................... 21
INSPECTION AFTER REMOVAL ....................... 21
INSTALLATION ................................................... 22
INSPECTION AFTER INSTALLATION ................ 22

WATER OUTLET AND WATER PIPING ................... 23

Removal and Installation ........................................ 23

REMOVAL ........................................................... 23
INSTALLATION ................................................... 23
INSPECTION AFTER INSTALLATION ................ 23

SERVICE DATA AND SPECIFICATIONS (SDS) ...... 25

Standard and Limit .................................................. 25

ENGINE COOLANT CAPACITY (APPROXI-
MATE) .................................................................. 25
RADIATOR .......................................................... 25
THERMOSTAT .................................................... 25

CO-2

PRECAUTIONS

2005 Pathfinder

PRECAUTIONS

PFP:00001

Precautions for Liquid Gasket

EBS00KJN

REMOVAL OF LIQUID GASKET SEALING

●

After removing nuts and bolts, separate the mating surface, using Tool and remove old liquid gasket seal-
ing.

CAUTION:

Be careful not to damage the mating surfaces.

●

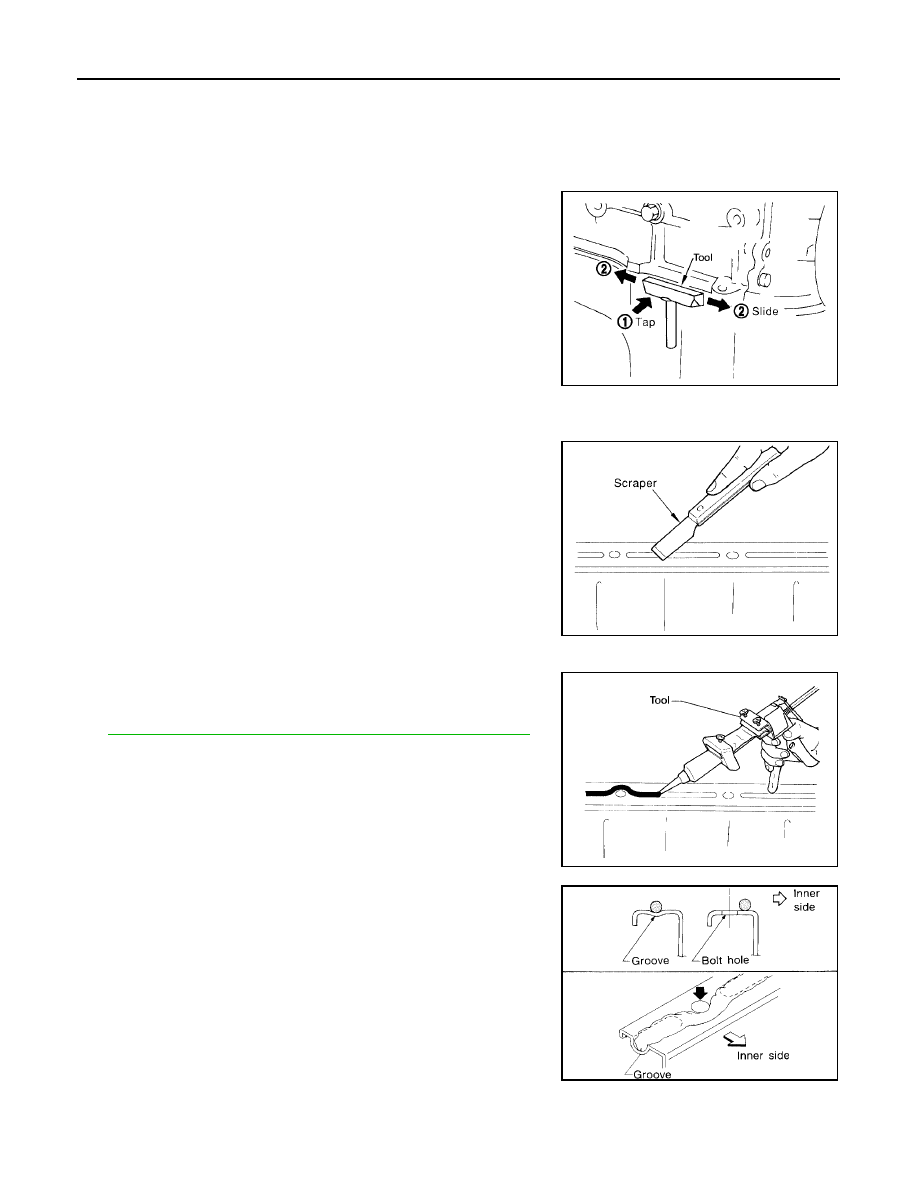

Tap Tool to insert it, and then slide it by tapping on the side as
shown.

●

In areas where Tool is difficult to use, use plastic hammer to
lightly tap the parts, to remove it.

CAUTION:

If for some unavoidable reason suitable tool such as screw-
driver is used, be careful not to damage the mating sur-
faces.

LIQUID GASKET APPLICATION PROCEDURE

1.

Remove old liquid gasket adhering to the liquid gasket applica-
tion surface and the mating surface, Using scraper.

●

Remove liquid gasket completely from the groove of the liquid
gasket application surface, bolts, and bolt holes.

2.

Thoroughly clean the mating surfaces and remove adhering
moisture, grease and foreign materials.

3.

Attach liquid gasket tube to Tool.

Use Genuine RTV Silicone Sealant or equivalent. Refer to

GI-45, "Recommended Chemical Products and Sealants"

.

4.

Apply liquid gasket without breaks to the specified location with
the specified dimensions.

●

If there is a groove for the liquid gasket application, apply liq-
uid gasket to the groove.

●

As for the bolt holes, normally apply liquid gasket inside the
holes. Occasionally, it should be applied outside the holes.
Make sure to read the text of service manual.

●

Within five minutes of liquid gasket application, install the mat-
ing component.

●

If liquid gasket protrudes, wipe it off immediately.

●

Do not retighten nuts or bolts after the installation.

●

After 30 minutes or more have passed from the installation, fill
engine oil and engine coolant.

CAUTION:

If there are specific instructions in this manual, observe them.

Tool number

: KV10111100 (J-37228)

WBIA0566E

PBIC0003E

Tool number

: WS39930000 (

—

)

WBIA0567E

SEM159F

PREPARATION

CO-3

C

D

E

F

G

H

I

J

K

L

M

A

CO

2005 Pathfinder

PREPARATION

PFP:00002

Special Service Tools

EBS00KJO

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

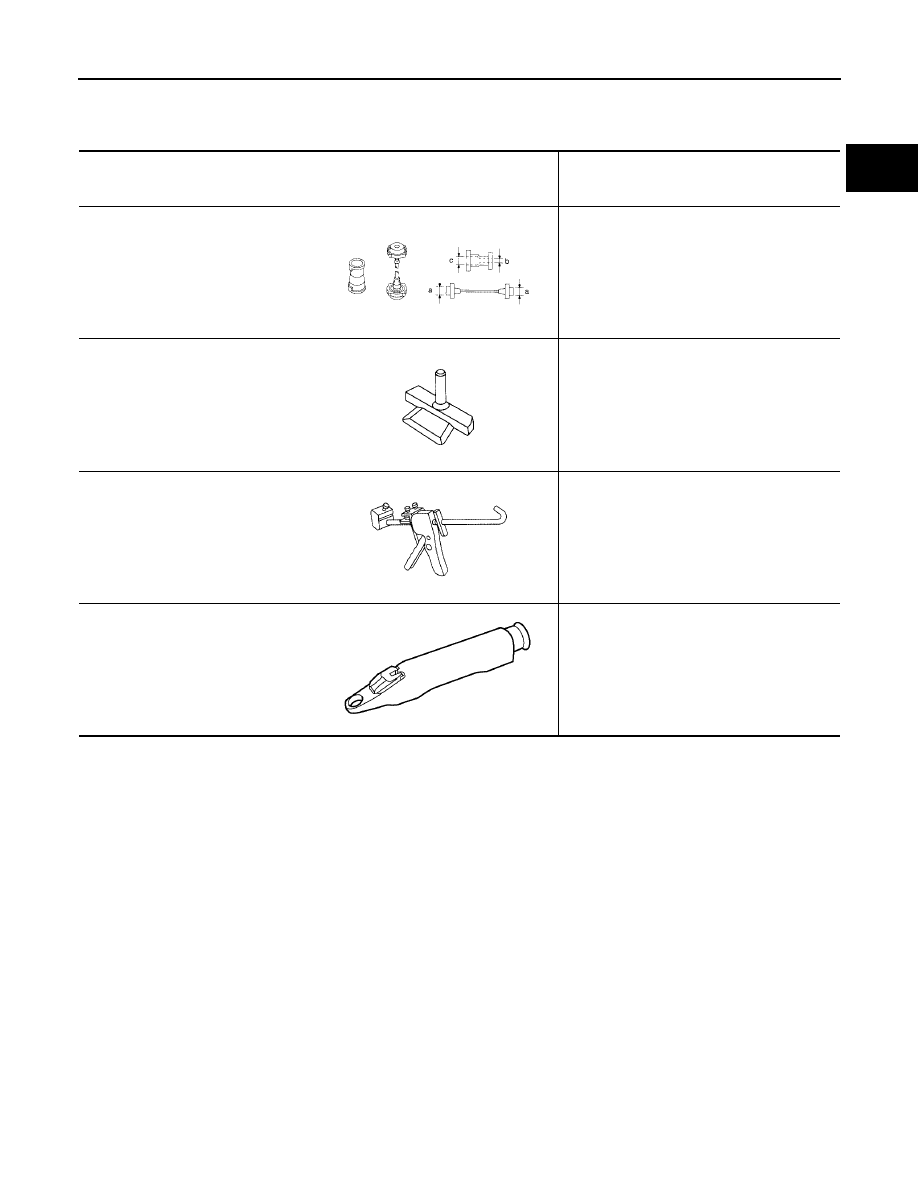

Description

EG17650301
(J-33984-A)
Radiator cap tester adapter

Adapting radiator cap tester to radiator cap
and radiator filler neck
a: 28 (1.10) dia.
b: 31.4 (1.236) dia.
c: 41.3 (1.626) dia.
Unit: mm (in)

KV10111100
(J-37228)
Seal cutter

Removing chain tensioner cover and water
pump cover

WS39930000
(

—

)

Tube presser

Pressing the tube of liquid gasket

—

(J-23688)
Engine coolant refractometer

Checking concentration of ethylene glycol in
engine coolant

S-NT564

NT046

S-NT052

WBIA0539E

CO-4

PREPARATION

2005 Pathfinder

Commercial Service Tools

EBS00KJP

Tool name

Description

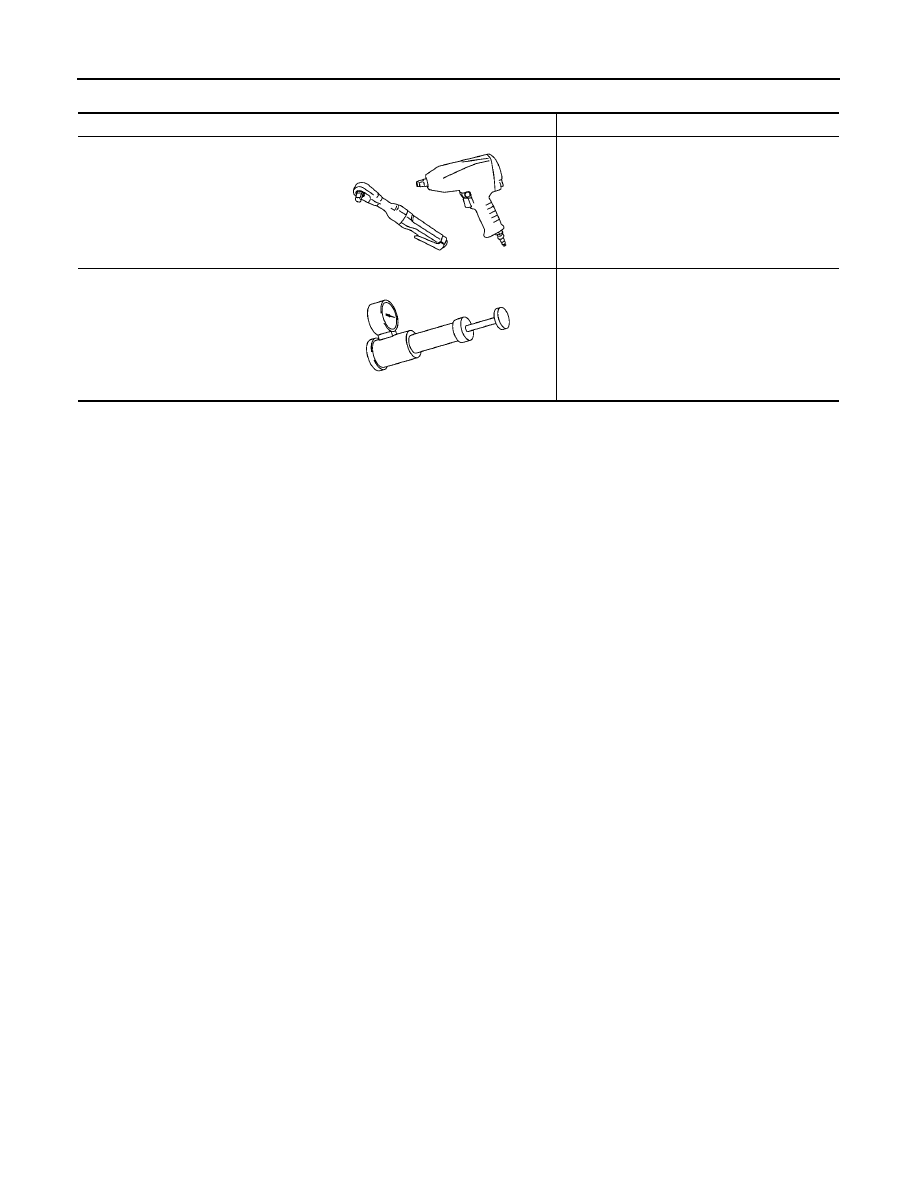

Power tool

Loosening nuts and bolts

Radiator cap tester

Checking radiator and radiator cap

PBIC0190E

PBIC1982E

OVERHEATING CAUSE ANALYSIS

CO-5

C

D

E

F

G

H

I

J

K

L

M

A

CO

2005 Pathfinder

OVERHEATING CAUSE ANALYSIS

PFP:00012

Troubleshooting Chart

EBS00KJQ

Symptom

Check items

Cooling sys-
tem parts
malfunction

Poor heat transfer

Water pump malfunction

Worn or loose drive belt

—

Thermostat stuck closed

—

Damaged fins

Dust contamination or
paper clogging

Heater pump

Physical damage

Clogged radiator cooling
tube

Excess foreign material
(rust, dirt, sand, etc.)

Reduced air flow

Cooling fan does not oper-
ate

Fan assembly

—

High resistance to fan rota-
tion

Damaged fan blades

Damaged radiator shroud

—

—

—

Improper engine coolant
mixture ratio

—

—

—

Poor engine coolant quality

—

Engine coolant viscosity

—

Insufficient engine coolant

Engine coolant leaks

Cooling hose

Loose clamp

Cracked hose

Water pump

Poor sealing

Radiator cap

Loose

Poor sealing

Radiator

O-ring for damage, deterio-
ration or improper fitting

Cracked radiator tank

Cracked radiator core

Reservoir tank

Cracked reservoir tank

Overflowing reservoir tank

Exhaust gas leaks into
cooling system

Cylinder head deterioration

Cylinder head gasket dete-
rioration

CO-6

OVERHEATING CAUSE ANALYSIS

2005 Pathfinder

Except cool-
ing system
parts mal-
function

—

Overload on engine

Abusive driving

High engine rpm under no
load

Driving in low gear for
extended time

Driving at extremely high
speed

Powertrain system mal-
function

—

Installed improper size
wheels and tires

Dragging brakes

Improper ignition timing

Blocked or restricted air
flow

Blocked bumper

—

—

Blocked radiator grille

Installed car brassiere

Mud contamination or
paper clogging

Blocked radiator

—

Blocked condenser

Blocked air flow

Installed large fog lamp

Symptom

Check items
