BODY REPAIR

BL-127

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

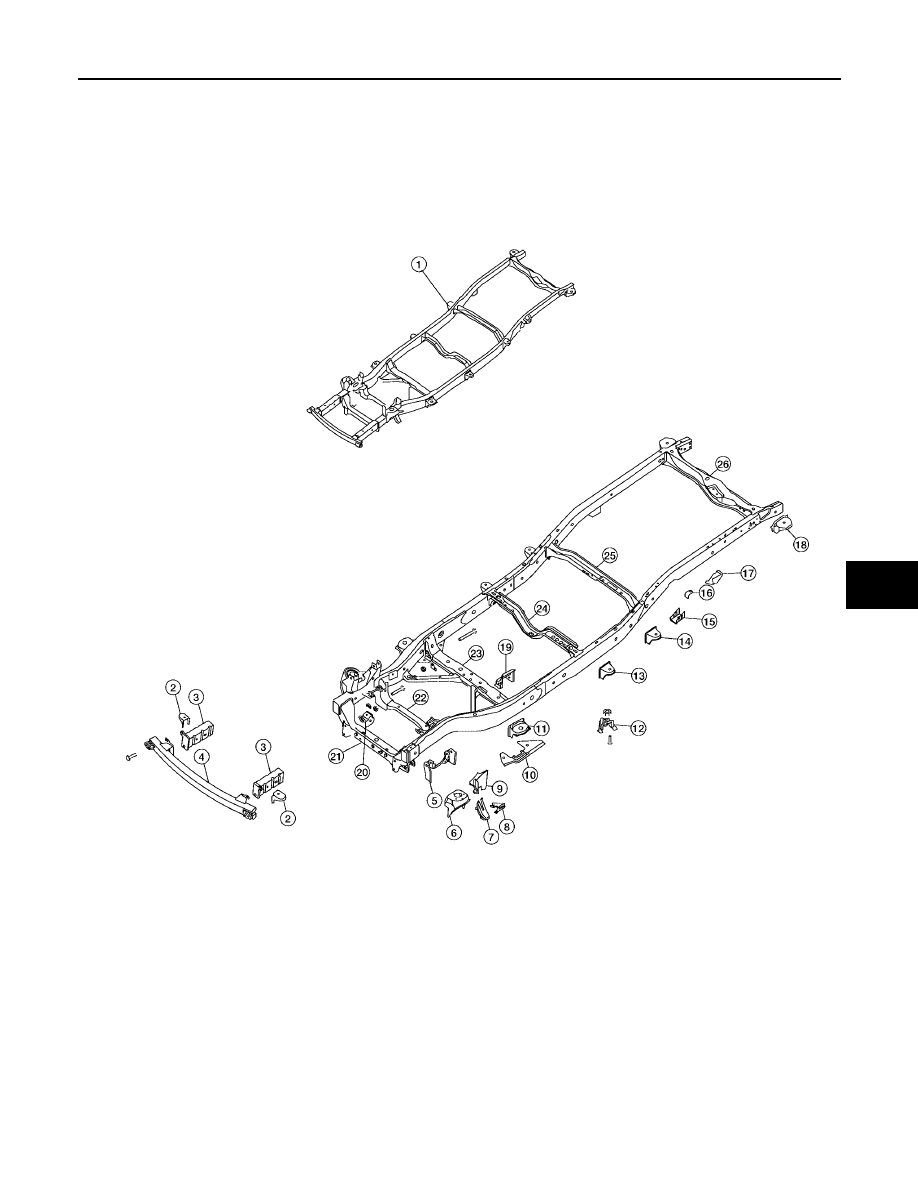

FRAME COMPONENT PARTS

LIIA1789E

BL-128

BODY REPAIR

2005 Pathfinder

1.

Frame assembly

2.

1st cab mounting bracket RH/LH

3.

Front side member extension assembly RH/LH

4.

1st crossmember assembly

5.

Front upper link mounting bracket RH/LH

6.

Front shock absorber mounting bracket RH/LH

7.

Bound bumper bracket RH/LH

8.

Front brake hose bracket RH/LH

9.

Panhard rod bracket reinforcement

10. 4th crossmember gusset RH/LH

11. 2nd cab mounting bracket RH/LH

12. Crossmember support RH/LH

13. 3rd cab mounting bracket RH/LH
14. 4th cab mounting bracket RH/LH

15. Rear suspension mounting bracket RH/LH

16. Rear brake hose bracket

17. Rear bound bumper bracket RH/LH

18. Cab mounting bracket assembly RH/LH

19. 4th crossmember gusset RH/LH
20. Front differential mounting bracket RH/LH

21. 2nd crossmember assembly

22. 3rd crossmember assembly

23. 4th crossmember assembly

24. 5th crossmember assembly

25. 6th crossmember assembly

26. 9th crossmember assembly

BODY REPAIR

BL-129

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

Corrosion Protection

EIS0040Z

DESCRIPTION

To provide improved corrosion prevention, the following anti-corrosive measures have been implemented in
NISSAN production plants. When repairing or replacing body panels, it is necessary to use the same anti-cor-
rosive measures.

ANTI-CORROSIVE PRECOATED STEEL (GALVANNEALED STEEL)

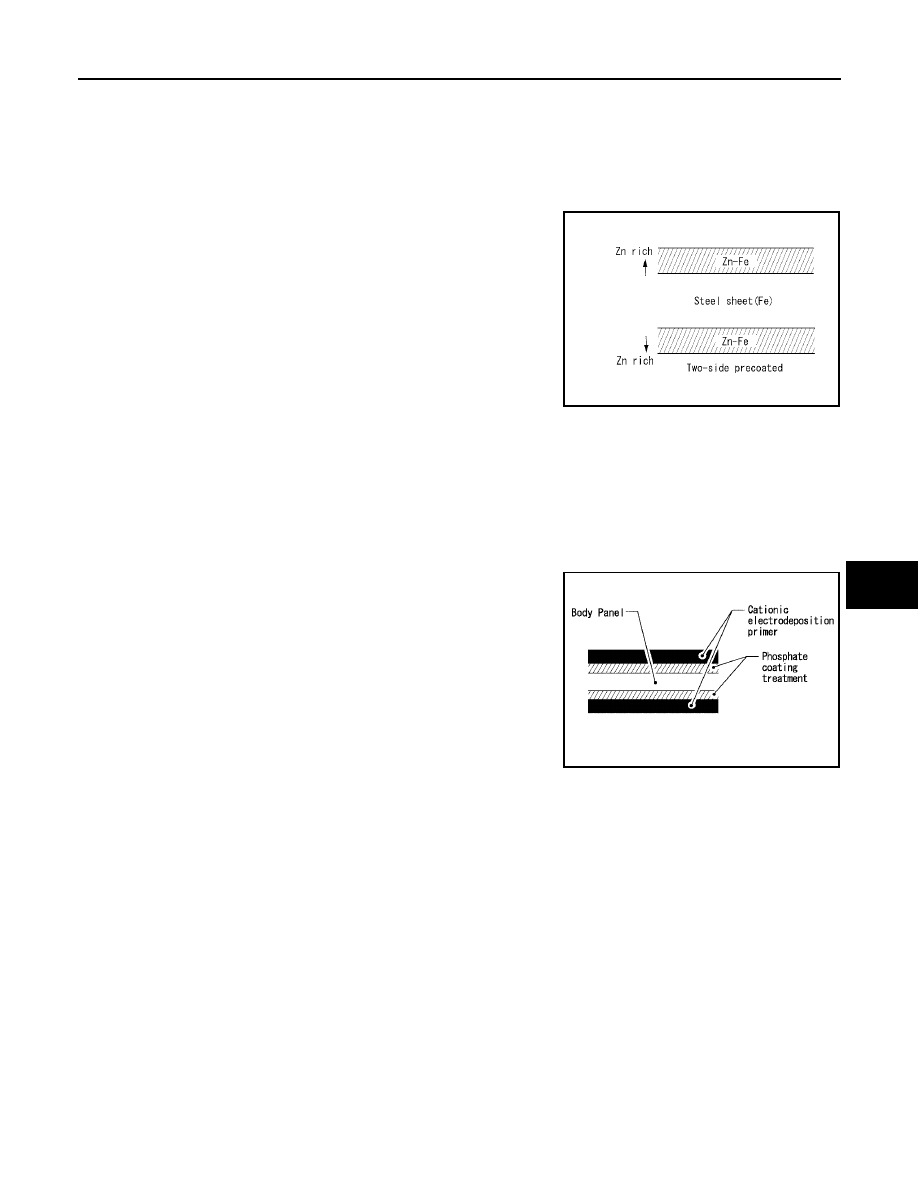

To improve repairability and corrosion resistance, a new type of anti-
corrosive precoated steel sheet has been adopted replacing conven-
tional zinc-coated steel sheet.
Galvannealed steel is electroplated and heated to form Zinc-iron
alloy, which provides excellent and long term corrosion resistance
with cationic electrode position primer.

Nissan Genuine Service Parts are fabricated from galvannealed steel. Therefore, it is recommended that
GENUINE NISSAN PARTS or equivalent be used for panel replacement to maintain the anti-corrosive perfor-
mance built into the vehicle at the factory.

PHOSPHATE COATING TREATMENT AND CATIONIC ELECTRODEPOSITION PRIMER

A phosphate coating treatment and a cationic electrode position primer, which provide excellent corrosion pro-
tection, are employed on all body components.

CAUTION:

Confine paint removal during welding operations to an absolute
minimum.

Nissan Genuine Service Parts are also treated in the same manner. Therefore, it is recommended that GENU-
INE NISSAN PARTS or equivalent be used for panel replacement to maintain anti-corrosive performance built
into the vehicle at the factory.

PIIA0093E

PIIA0095E

BL-130

BODY REPAIR

2005 Pathfinder

ANTI-CORROSIVE WAX

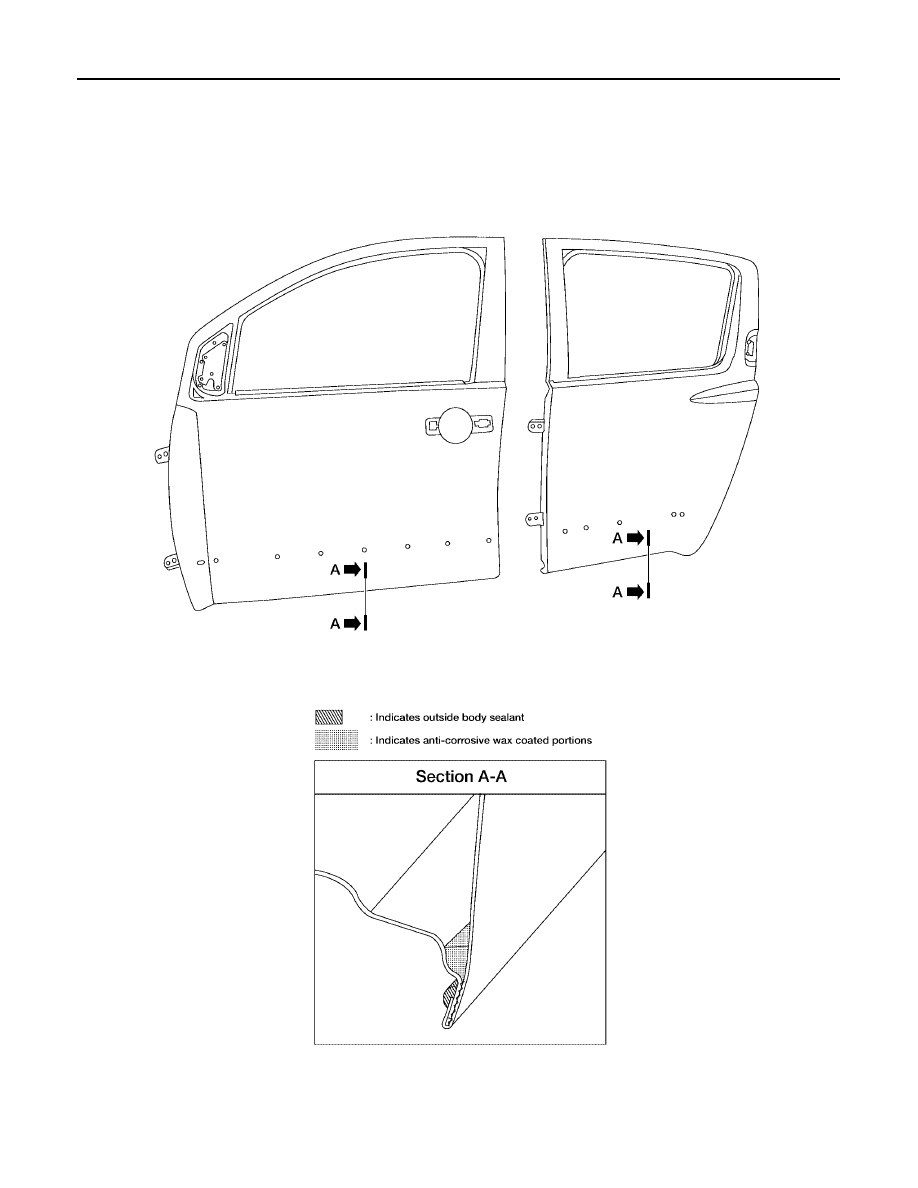

To improve corrosion resistance, anti-corrosive wax is applied inside the body sill and inside other closed sec-
tions. Accordingly, when replacing these parts, be sure to apply anti-corrosive wax to the appropriate areas of
the new parts. Select an excellent anti-corrosive wax which will penetrate after application and has a long shelf
life.

LIIA0905E

BODY REPAIR

BL-131

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

UNDERCOATING

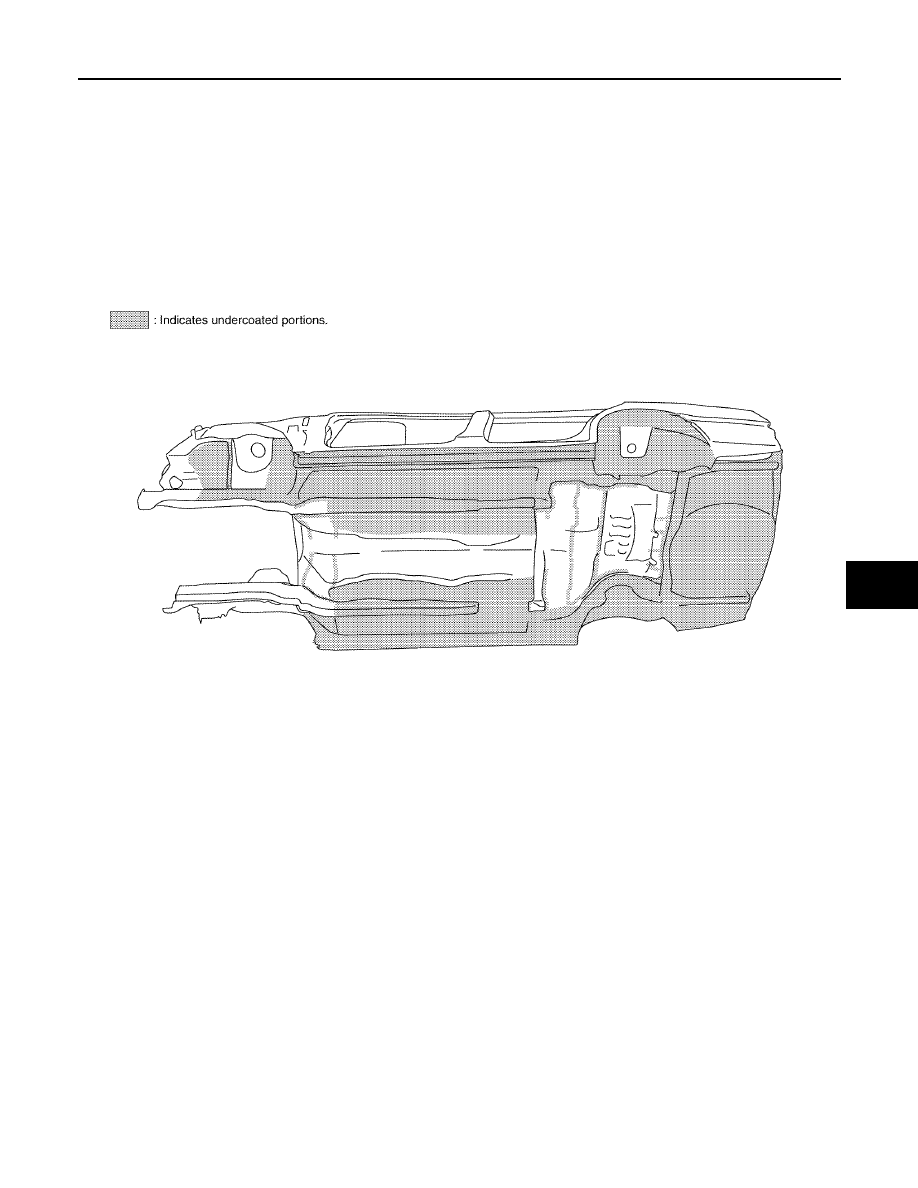

The underside of the floor and wheelhouse are undercoated to prevent rust, vibration, noise and stone chip-
ping. Therefore, when such a panel is replaced or repaired, apply undercoating to that part. Use an undercoat-
ing which is rust preventive, soundproof, vibration-proof, shock-resistant, adhesive, and durable.

Precautions in undercoating

1.

Do not apply undercoating to any place unless specified (such as the areas above the muffler and three
way catalyst which are subjected to heat).

2.

Do not undercoat the exhaust pipe or other parts which become hot.

3.

Do not undercoat rotating parts.

4.

Apply bitumen wax after applying undercoating.

LIIA0129E

BL-132

BODY REPAIR

2005 Pathfinder

Body Sealing

EIS00410

DESCRIPTION

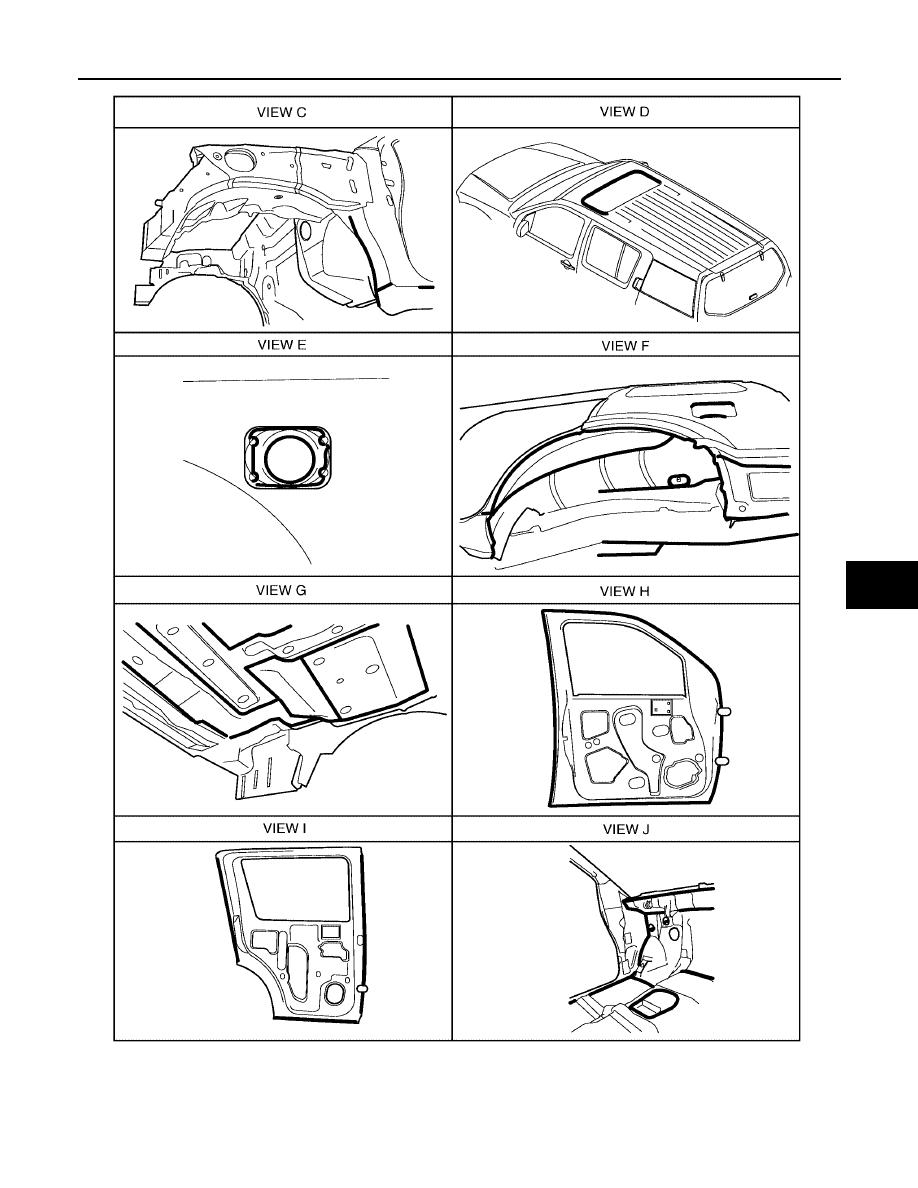

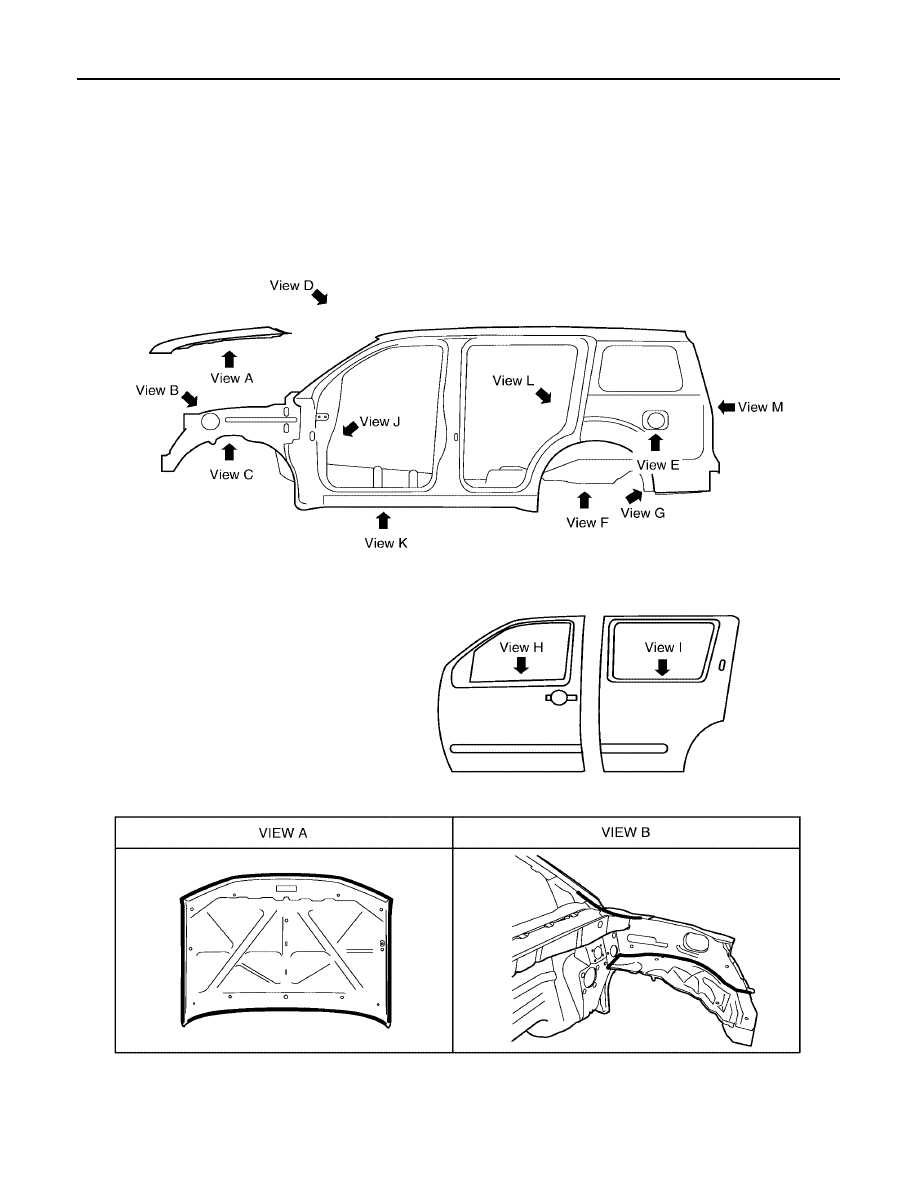

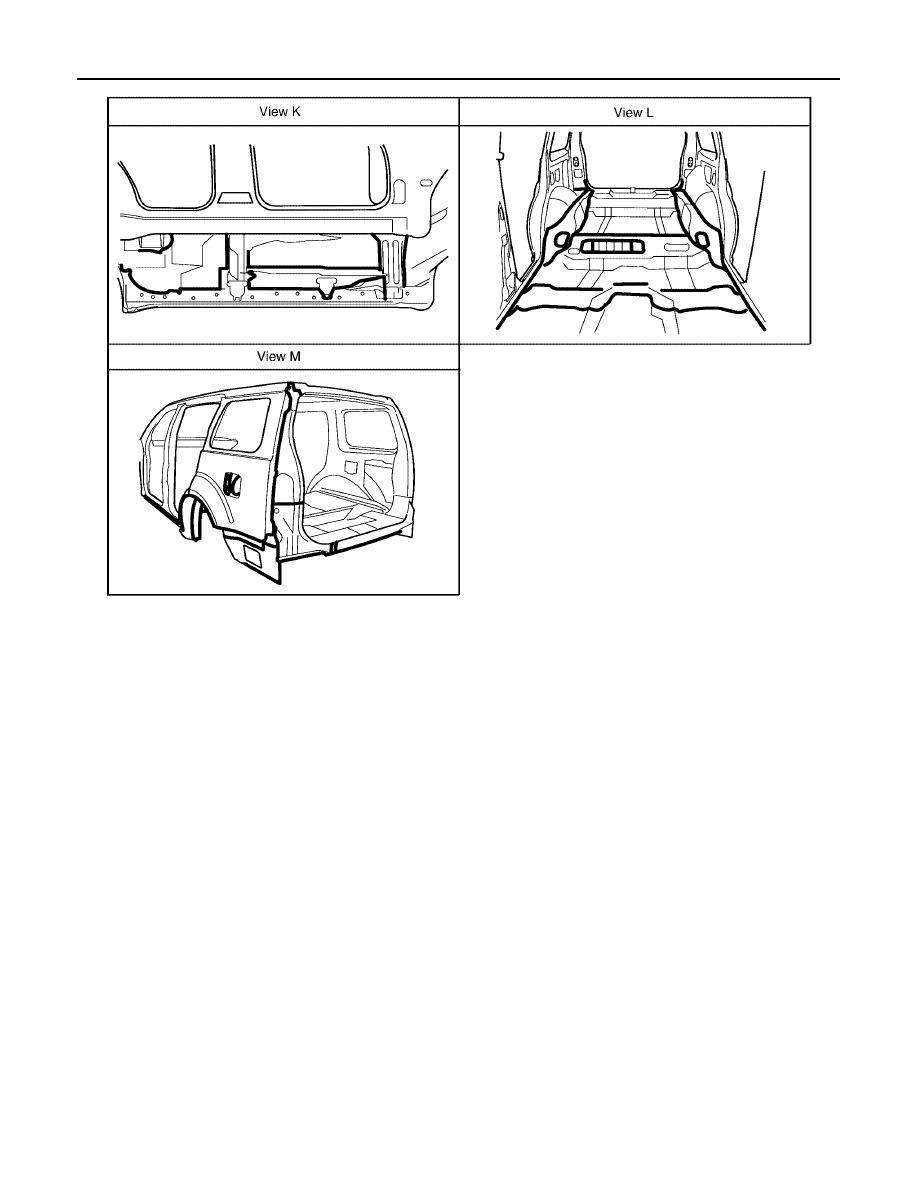

The following figure shows the areas which are sealed at the factory. Sealant which has been applied to these
areas should be smooth and free from cuts or gaps. Care should be taken not to apply an excess amount of
sealant and not to allow other unaffected parts to come into contact with the sealant.

LIIA1736E

BODY REPAIR

BL-133

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

LIIA1737E

BL-134

BODY REPAIR

2005 Pathfinder

LIIA1738E
