Nissan Pathfinder (2005 year). Manual - part 104





HOMELINK UNIVERSAL TRANSCEIVER

BL-119

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

Trouble Diagnoses

EIS0040V

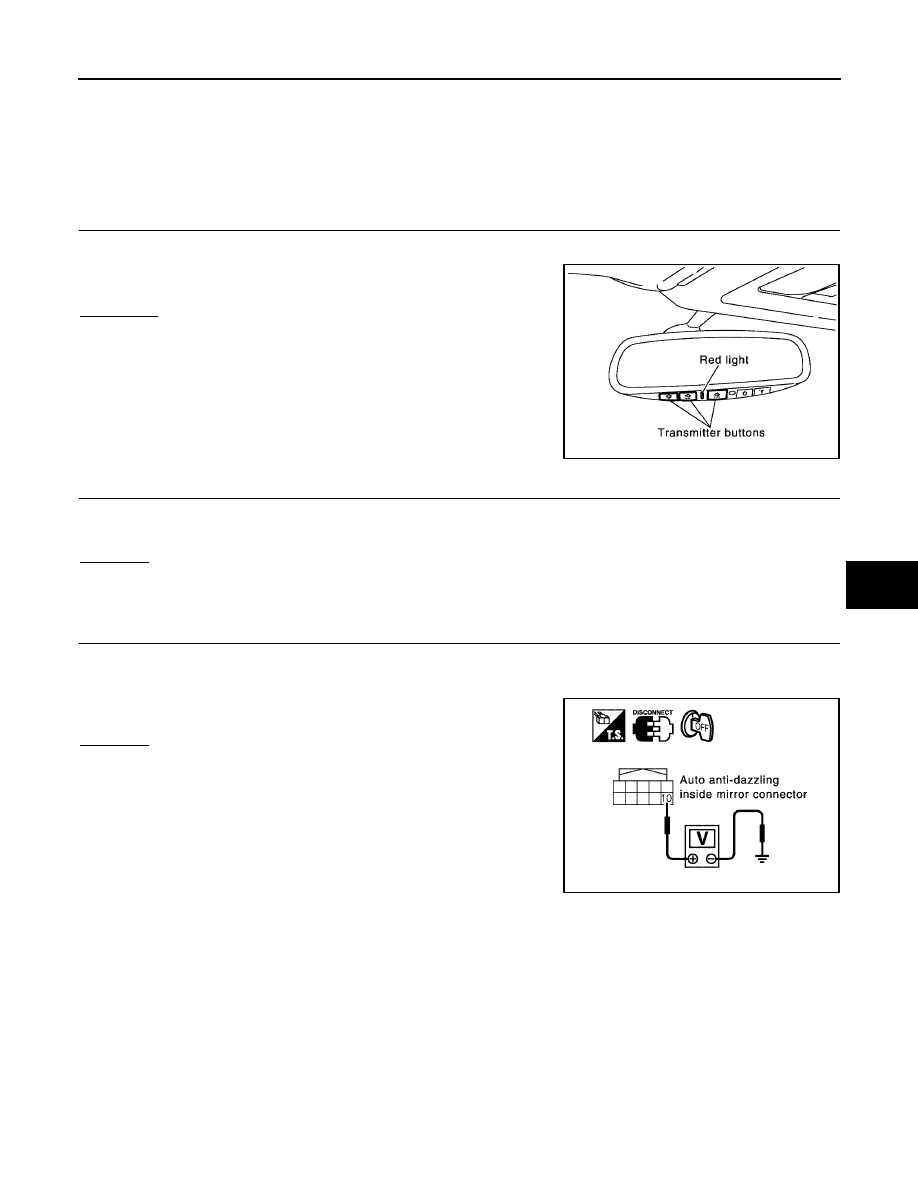

DIAGNOSTIC PROCEDURE
SYMPTOM: Transmitter does not activate receiver.

Before conducting the procedure given below, make sure that system receiver (garage door opener, etc.)
operates with original, hand-held transmitter. If NG, receiver or hand-held transmitter is at fault, not vehicle
related.

1.

ILLUMINATION CHECK

1.

Turn ignition switch OFF.

2.

Does red light (LED) of transmitter illuminate when any button is
pressed?

YES or NO

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

TRANSMITTER CHECK

Check transmitter with Tool*.
*:For details, refer to Technical Service Bulletin.

OK or NG

OK

>> Receiver or handheld transmitter malfunction, not vehicle related.

NG

>> Replace transmitter.

3.

POWER SUPPLY CHECK

1.

Disconnect transmitter.

2.

Check voltage between auto anti-dazzling inside mirror connector R7 terminal 10 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

PIIA4815E

10 - Ground

: Battery voltage

LIIA0839E

BL-120

HOMELINK UNIVERSAL TRANSCEIVER

2005 Pathfinder

4.

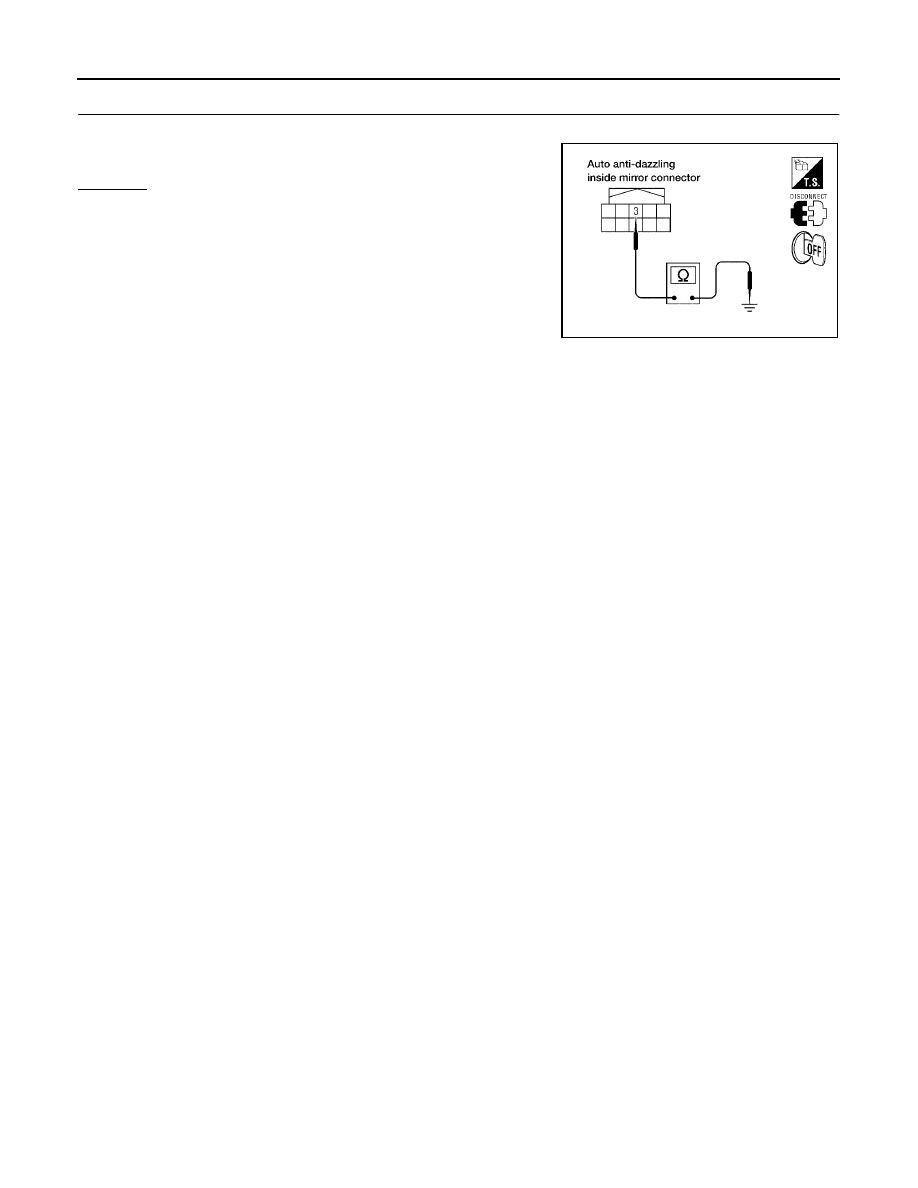

GROUND CIRCUIT CHECK

Check continuity between auto anti-dazzling inside mirror connector R7 terminal 3 and body ground.

OK or NG

OK

>> Replace auto anti-dazzling inside mirror assembly.

NG

>> Repair or replace harness.

3 - Ground

: Continuity should exist.

WIIA0464E

CAB AND REAR BODY

BL-121

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

CAB AND REAR BODY

PFP:93020

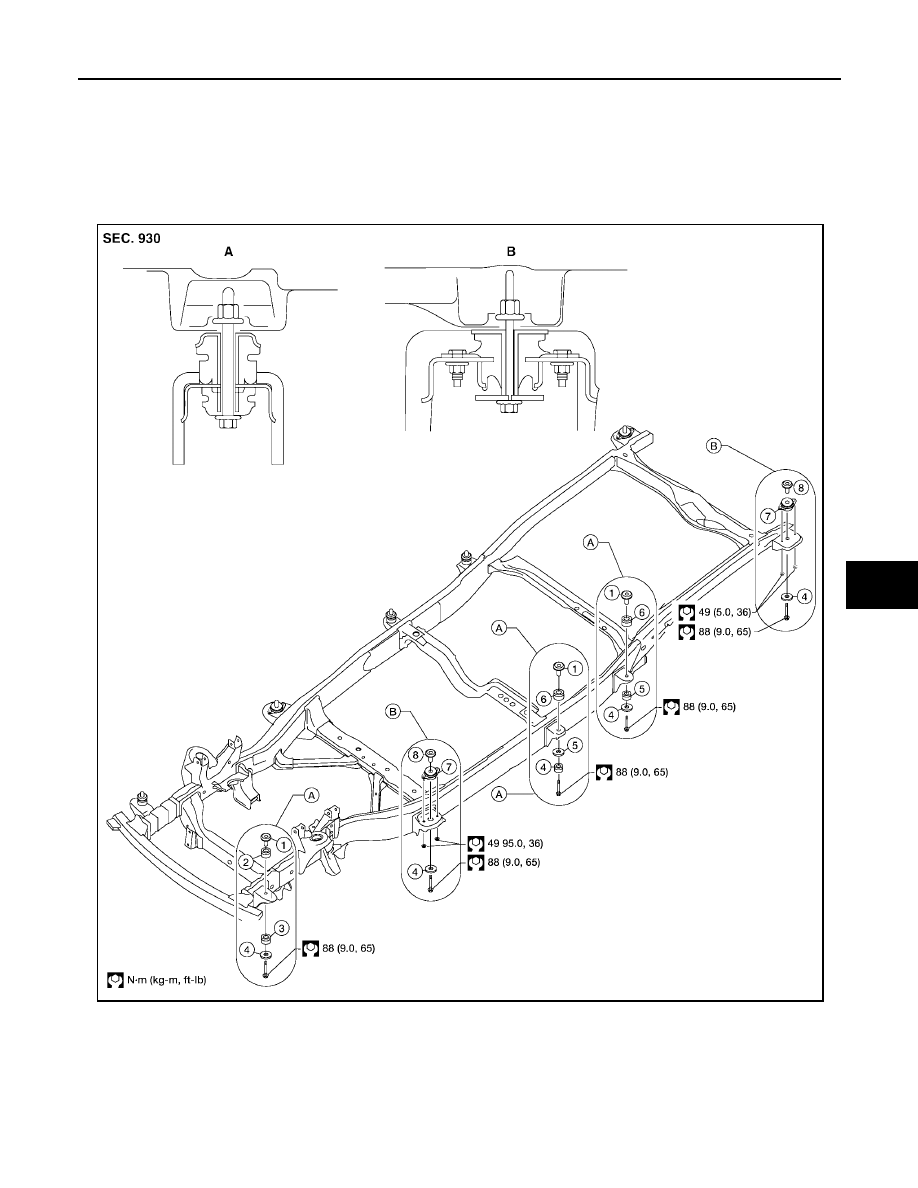

Body Mounting

EIS0040W

When removing, be sure to replace bolts and nuts (sealant applied bolts or self-lock nuts are used for all
mounting).

Unless otherwise noted, the bushings and insulators have paint marks that are to be installed facing out-
ward.

1.

Gold washer

2.

Upper bushing

3.

Lower bushing

4.

Black washer

5.

Lower bushing without paint mark

6.

Upper bushing without paint mark

7.

Body mount insulator

8.

Body washer

LIIA1734E

BL-122

BODY REPAIR

2005 Pathfinder

BODY REPAIR

PFP:60100

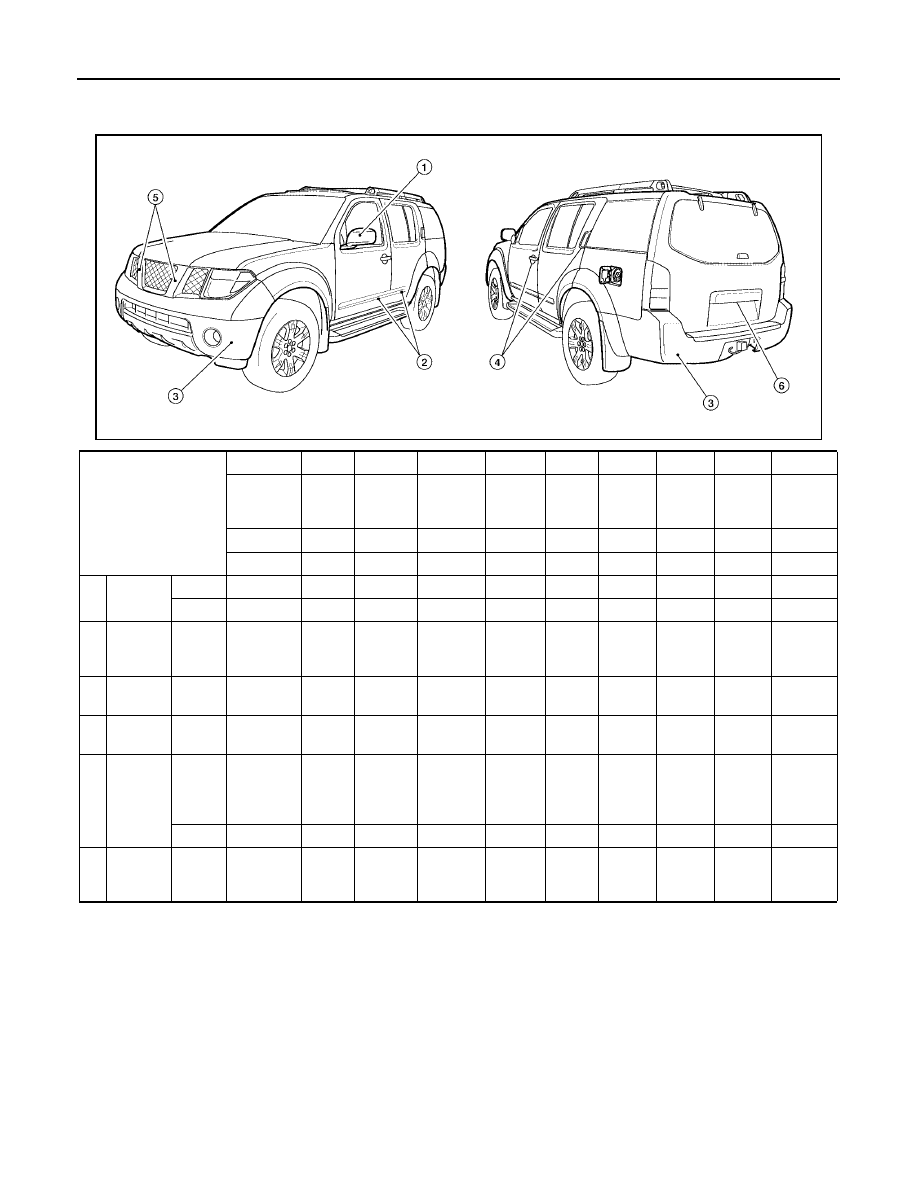

Body Exterior Paint Color

EIS0040X

M: Metallic; S: 1-Coat Solid; 2S: 2-Coat Solid, 2P: 2-Coat Pearl; PM: Pearl + Metallic

LIIA1735E

Component

Color code

A15

B25

C21

D13

K12

K27

KH3

KY2

QM1

Descrip-
tion

Red

Brawn

Silver-

ton Blue

Wood-

land

Bronze

Canteen

Silver
Light-

ning

Storm

Gray

Super

Black

Granite

Ava-

lanche

Paint type

PM

PM

PM

PM

M

M

2S

M

S

Clear coat

t

t

t

t

t

t

t

t

t

1

Outside
mirror

Body color

A15

B25

C21

D13

K12

K27

KH3

KY2

QM1

XE

Black

KH3

KH3

KH3

KH3

KH3

KH3

KH3

KH3

KH3

2

Side
Guard
Molding

Body color

A15

B25

C21

D13

K12

K27

KH3

KY2

QM1

3

Bumpers

Fas-
cias

Body color

A15

B25

C21

D13

K12

K27

KH3

KY2

QM1

4

Outside
handles

Body color

A15

B25

C21

D13

K12

K27

KH3

KY2

QM1

5

Radiator
grille

Center
and
emble
m

Chromium
plate

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Center

Black

KH3

KH3

KH3

KH3

KH3

KH3

KH3

KH3

KH3

6

License
Lamp
Finisher

Chromium
plate

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

Cr2P

BODY REPAIR

BL-123

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

Body Component Parts

EIS0040Y

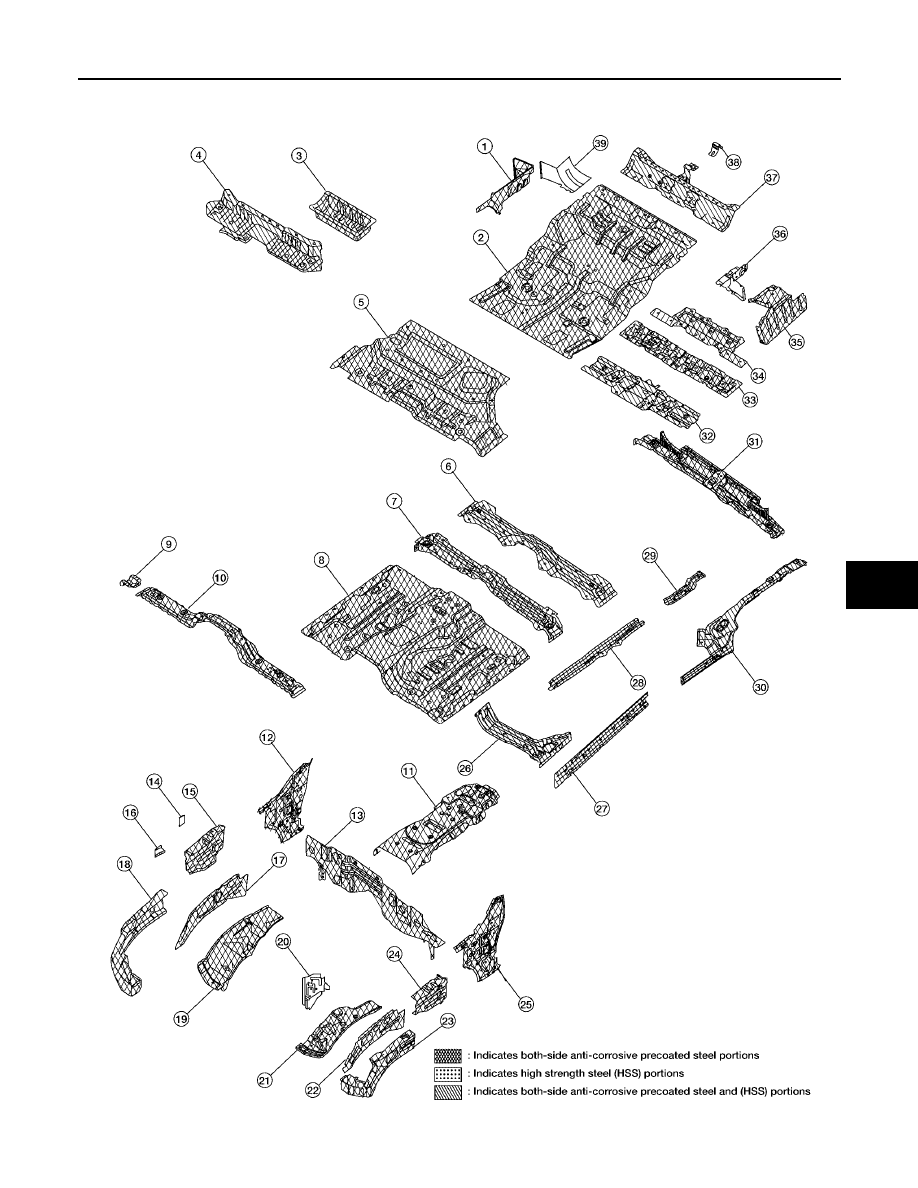

UNDERBODY COMPONENT PARTS

LIIA1787E

BL-124

BODY REPAIR

2005 Pathfinder

1.

Rear floor side RH

2.

Rear floor

3.

Storage bin

4.

Second seat mounting crossmember

5.

Rear floor front

6.

Center pillar crossmember assembly

7.

Front seat mounting rear crossmember

8.

Front floor

9.

Front seat mounting crossmember

10. Second crossmember extension

11. Front floor reinforcement

12. Side dash RH

13. Lower dash
14. Wash tank bracket

15. Hoodledge reinforcement RH

16. Hoodledge plate

17. Hoodledge RH

18. Hoodledge reinforcement assembly RH

19. Rear lower hoodledge RH
20. Battery tray

21. Rear lower hoodledge LH

22. Hoodledge LH

23. Hoodledge reinforcement assembly LH

24. Hoodledge reinforcement LH

25. Side dash LH

26. Second crossmember assembly (RH/LH)
27. Inner sill (RH/LH)

28. Front side member assembly (RH/LH)

29. Center floor member assembly

30. Rear side member rear (RH/LH)

31. Rear crossmember

32. Second seat mounting crossmember
33. Third seat mounting bracket assembly

34. Rope hook bracket

35. Rear floor side LH

36. Rear floor side upper extension assembly LH

37. Third seat mounting rear crossmember assembly

38. Trim mounting bracket
39. Rear floor side upper extension assembly RH

BODY REPAIR

BL-125

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

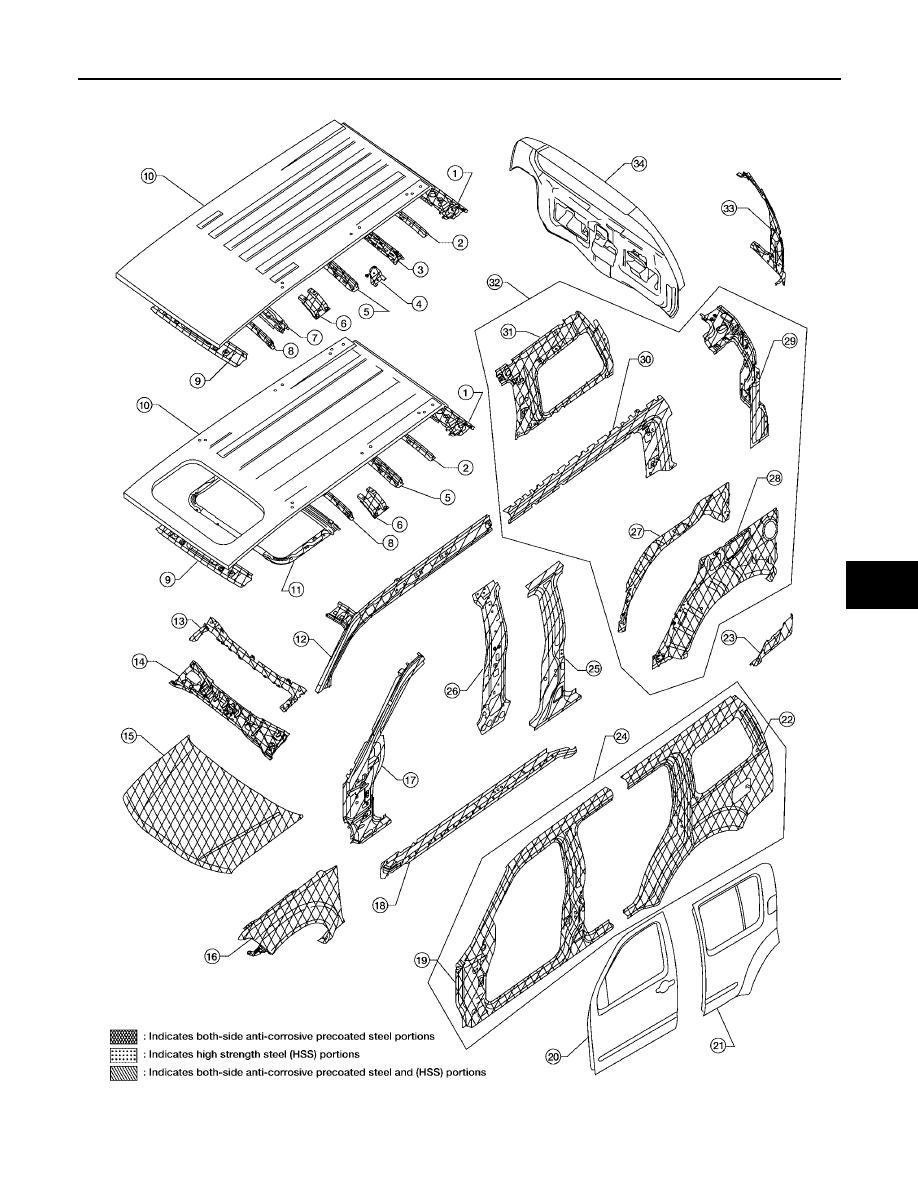

BODY COMPONENT PARTS

LIIA1788E

BL-126

BODY REPAIR

2005 Pathfinder

1.

Rear roof rail

2.

Roof bow No 5

3.

Roof 4th bow

4.

Roof rack plate

5.

Roof 3rd bow

6.

Roof bow second bracket

7.

Roof 2nd bow

8.

Roof 1st bow

9.

Front roof rail

10. Roof

11. Sunroof reinforcement

12. Front inner pillar upper (RH, LH)

13. Dash upper crossmember assembly
14. Dash upper assembly

15. Hood assembly

16. Front fender (RH, LH)

17. Front pillar hinge brace (RH, LH)

18. Outer sill reinforcement (RH, LH)

19. Front body side outer (RH, LH)
20. Front door assembly (RH, LH)

21. Rear door assembly (RH, LH)

22. Rear body side outer (RH, LH)

23. Rear fender extension RH/LH

24. Body side outer assembly

25. Center pillar hinge brace

26. Center inner pillar (RH, LH)
27. Rear wheel housing inner (RH, LH)

28. Rear wheel housing outer (RH, LH)

29. Back pillar reinforcement (RH, LH)

30. Outer roof side rail reinforcement (RH/LH)

31. Rear inner side panel (RH, LH)

32. Body side inner reinforcement assembly (RH, LH)
33. Main back pillar (RH, LH)

34. Lift gate assembly
