REMOTE KEYLESS ENTRY SYSTEM

BL-47

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

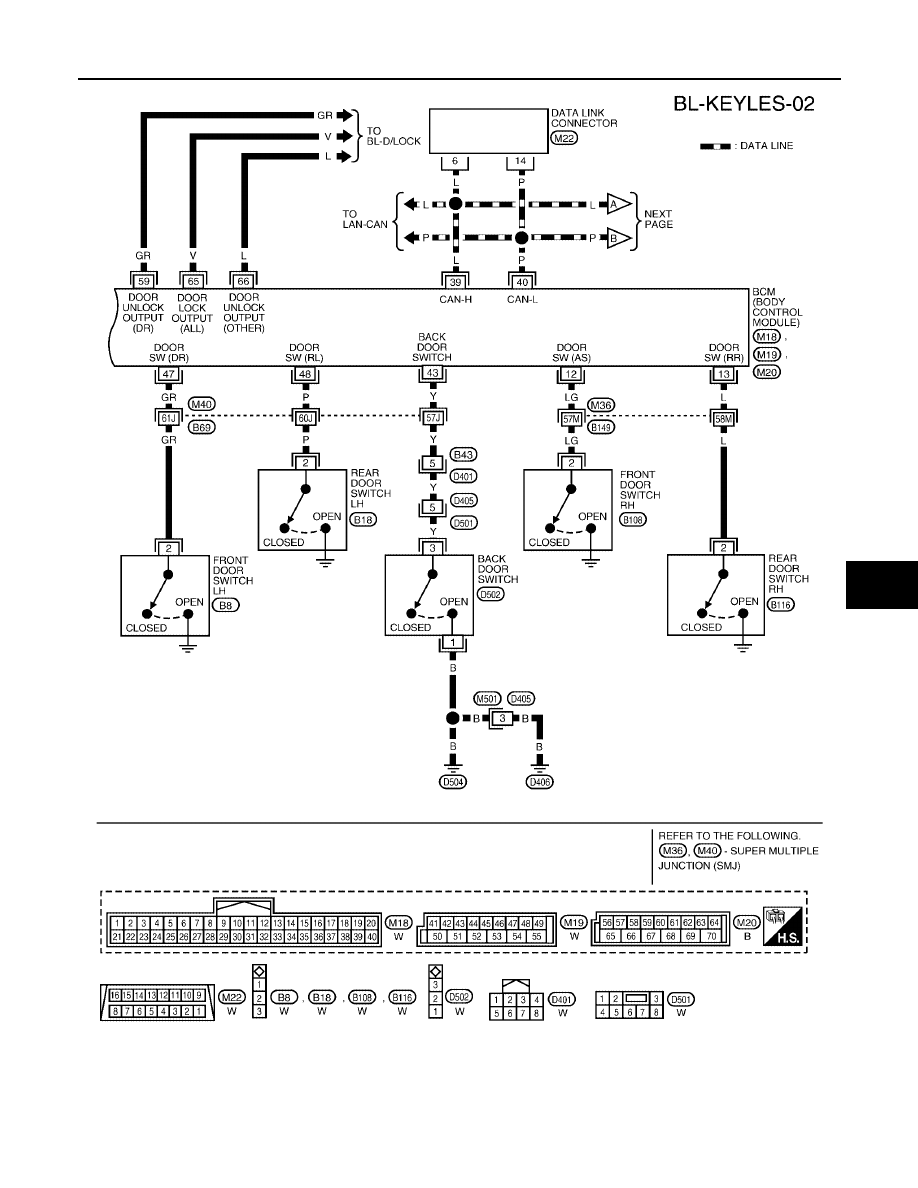

WIWA0544E

BL-48

REMOTE KEYLESS ENTRY SYSTEM

2005 Pathfinder

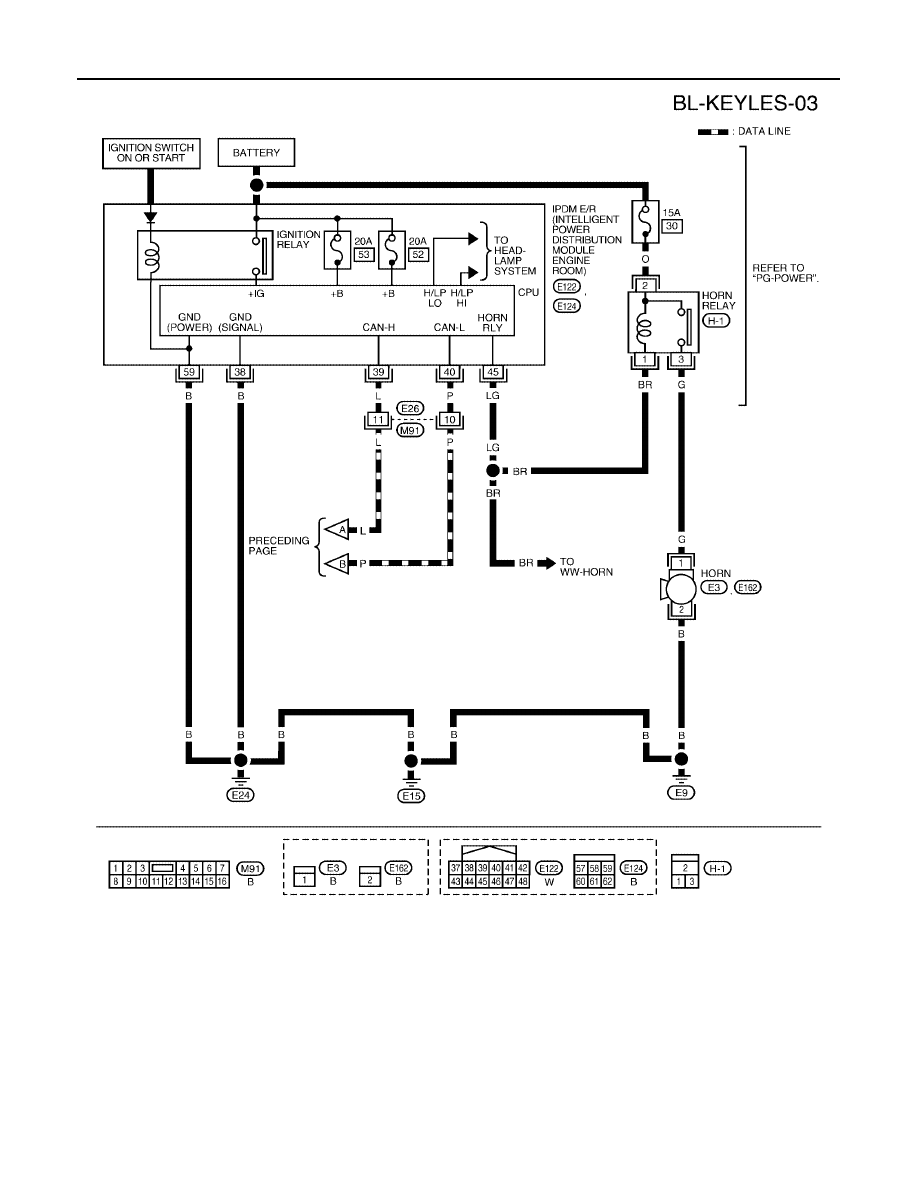

WIWA0545E

REMOTE KEYLESS ENTRY SYSTEM

BL-49

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

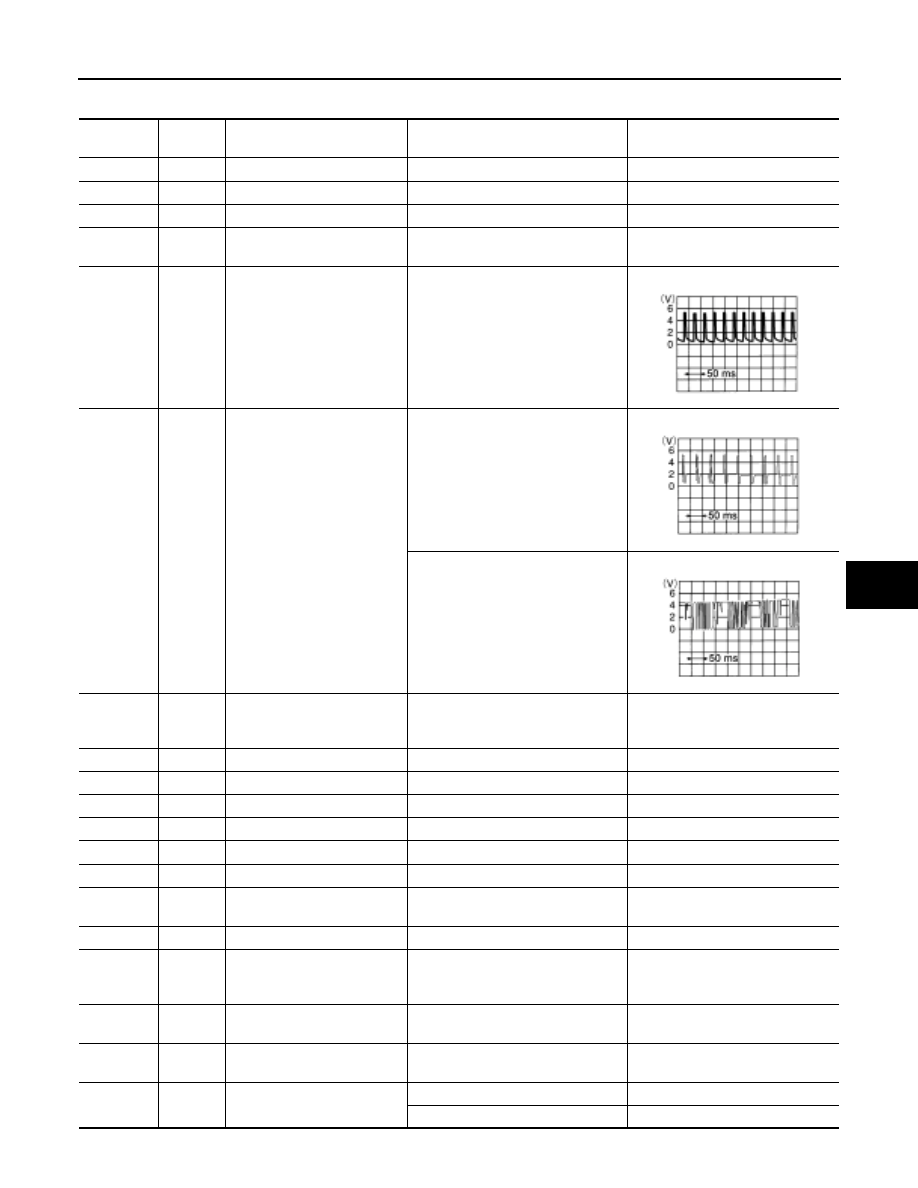

Terminals and Reference Value for BCM

EIS003YL

Terminal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

11

G/B

Ignition switch (ACC)

Ignition switch ACC

Battery voltage

12

LG

Front door switch RH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

13

L

Rear door switch RH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

18

BR

Remote keyless entry
receiver (Ground)

—

0

19

V

Remote keyless entry
receiver (Power supply)

Ignition switch OFF

20

G

Remote keyless entry
receiver signal (Signal)

Stand-by (keyfob buttons released)

When remote keyless entry receiver
receives signal from keyfob (keyfob
buttons pressed)

37

B

Key switch (insert)

Key inserted in IGN key cylinder
(ON)

→

Key removed from IGN key

cylinder (OFF)

Battery voltage

→

0

38

W/R

Ignition switch (ON)

Ignition switch ON

Battery voltage

39

L

CAN-H

—

—

40

P

CAN-L

—

—

43

Y

Back door switch

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

47

GR

Front door switch LH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

48

P

Rear door switch LH

Door close (OFF)

→

Door open (ON)

Battery voltage

→

0

56

V

Battery saver
(Interior lamp)

Battery saver operated

→

Battery

saver not operated (ON

→

OFF)

Battery voltage

→

0

57

R/Y

Power source (BAT)

—

Battery voltage

59

GR

Front door lock assembly LH
and fuel lid door lock actuator
(unlock)

Door lock & unlock switch
(neutral

→

unlocked)

0

→

Battery voltage

60

LG

Turn signal LH

When doors are locked or unlocked
using keyfob (OFF

→

ON) *2

0

→

Battery voltage

61

G

Turn signal RH

When doors are locked or unlocked
using keyfob (OFF

→

ON) *2

0

→

Battery voltage

63

BR

Room lamp

Room lamp ON *1

Battery voltage

Room Lamp OFF *1

0

LIIA1893E

LIIA1894E

LIIA1895E

BL-50

REMOTE KEYLESS ENTRY SYSTEM

2005 Pathfinder

●

*1: when room lamp switch is in "DOOR" position.

●

*2: when hazard reminder is ON.

Terminals and Reference Value for IPDM E/R

EIS003YM

*1: when horn reminder is ON.

65

V

All door lock actuators (lock)

Door lock & unlock switch
(neutral

→

lock)

0

→

Battery voltage

66

L

Front door lock actuator RH,
rear door lock actuators LH/
RH and back door lock actua-
tor (unlock)

Door lock & unlock switch
(neutral

→

unlocked)

0

→

Battery voltage

67

B

Ground

—

0

70

W

Power source (BAT)

—

Battery voltage

Terminal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

Terminal

Wire

Color

Item

Condition

Voltage (V)

(Approx.)

38

B

Ground

—

0

39

L

CAN-H

—

—

40

P

CAN-L

—

—

45

LG

Horn relay

When doors locks are operated
using keyfob (OFF

→

ON) *1

Battery voltage

→

0

59

B

Ground

—

0

REMOTE KEYLESS ENTRY SYSTEM

BL-51

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

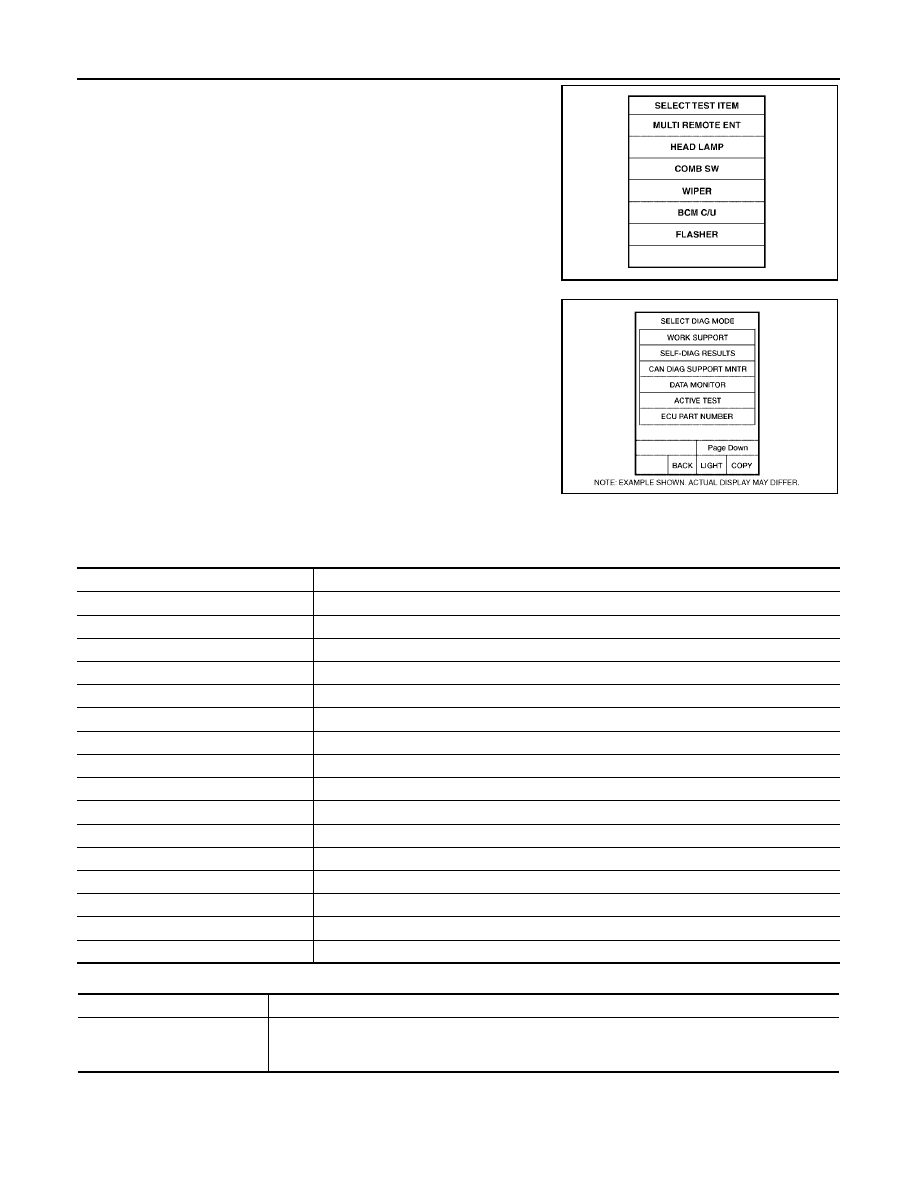

CONSULT-II Function (BCM)

EIS003YN

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

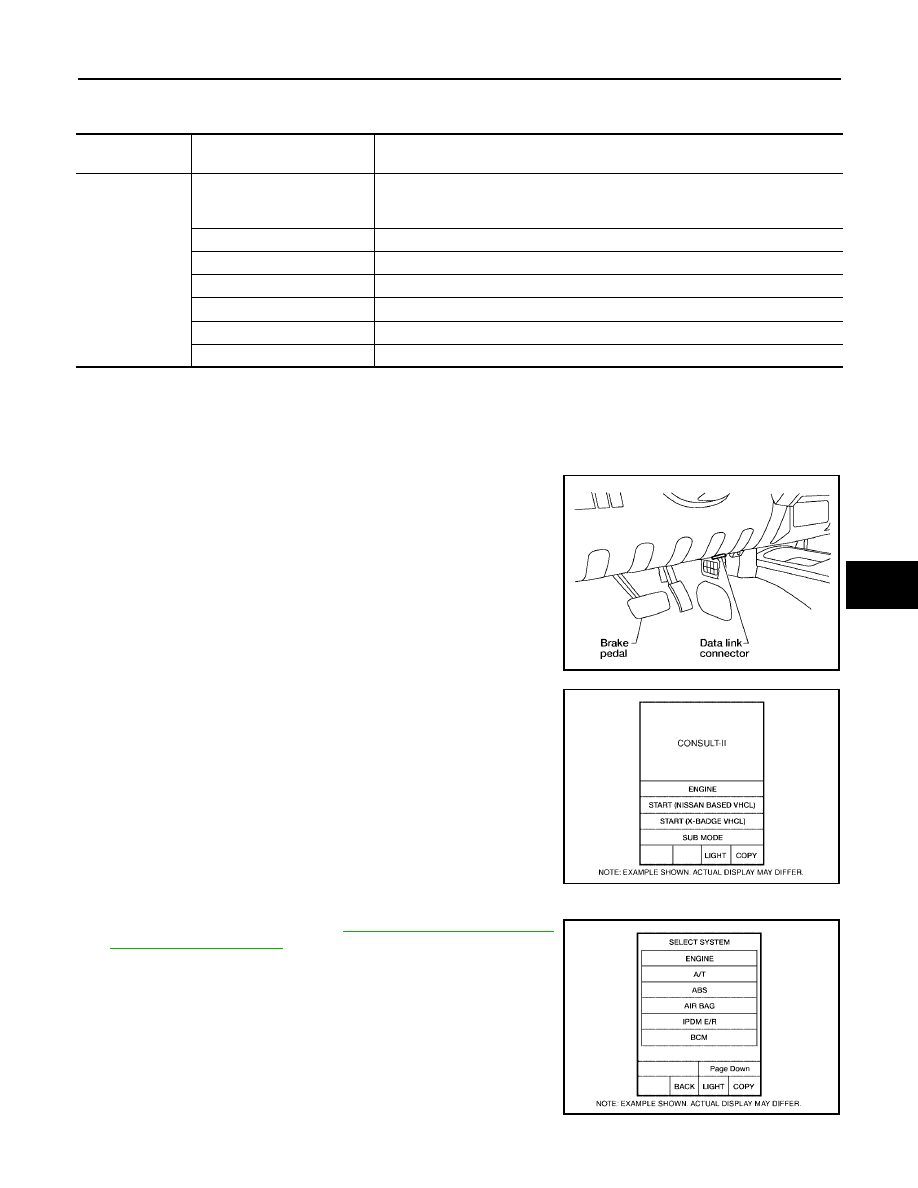

CONSULT-II Inspection Procedure

EIS003YO

“MULTI REMOTE ENT”

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II and CONSULT-II CONVERTER to the
data link connector.

3.

Turn ignition switch ON.

4.

Touch “START (NISSAN BASED VHCL)".

5.

Touch “BCM”.
If "BCM" is not indicated, refer to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

.

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E

BL-52

REMOTE KEYLESS ENTRY SYSTEM

2005 Pathfinder

6.

Touch “MULTI REMOTE ENT”.

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

CONSULT-II Application Items

EIS003YP

“MULTI REMOTE ENT”
Data Monitor

Active Test

LIIA0194E

BCIA0031E

Monitored Item

Description

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

DOOR SW-RR

Indicates [ON/OFF] condition of rear door switch RH.

DOOR SW-RL

Indicates [ON/OFF] condition of rear door switch LH.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

BACK DOOR SW

Indicates [ON/OFF] condition of back door switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

IGN ON SW

Indicates [ON/OFF] condition of ignition switch in ON position.

KEYLESS PANIC

Indicates [ON/OFF] condition of panic signal from keyfob.

KEYLESS UNLOCK

Indicates [ON/OFF] condition of unlock signal from keyfob.

KEYLESS LOCK

Indicates [ON/OFF] condition of lock signal from keyfob.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from door key cylinder switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch.

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from lock/unlock switch.

RKE LCK-UNLCK

Indicates [ON/OFF] condition of lock/unlock signal at the same time from keyfob.

RKE KEEP UNLK

Indicates [ON/OFF] condition of unlock signal from keyfob.

Test Item

Description

FLASHER

This test is able to check right and left hazard reminder operation. The right hazard lamp turns on
when “RH” on CONSULT-II screen is touched and the left hazard lamp turns on when "LH" on CON-
SULT-II screen is touched.

REMOTE KEYLESS ENTRY SYSTEM

BL-53

C

D

E

F

G

H

J

K

L

M

A

B

BL

2005 Pathfinder

Work Support

*: Perform this mode always in the state of C mode. Refer to

BL-42, "Hazard and Horn Reminder"

.

HORN CHIRP SET*

*: Perform this mode always in the state of C mode. Refer to

BL-42, "Hazard and Horn Reminder"

.

HAZARD LAMP BACK SET*

*: Perform this mode always in the state of C mode. Refer to

BL-42, "Hazard and Horn Reminder"

.

MULTI ANSWER BACK SET

AUTO LOCK SET

PANIC ALARM SET

HORN

This test is able to check panic alarm and horn reminder operations. The alarm activate for 0.5 sec-
onds after “ON” on CONSULT-II screen is touched.

DOOR LOCK

This test is able to check door lock operation. The doors lock and unlock based on the item on CON-
SULT-II screen touched.

Test Item

Description

Test Item

Description

REMO CONT ID REGIST

Keyfob ID code can be registered.

REMO CONT ID ERASUR

Keyfob ID code can be erased.

REMO CONT ID CONFIR

It can be checked whether keyfob ID code is registered or not in this mode.

HORN CHIRP SET*

Horn chirp function mode can be changed in this mode. The function mode will be changed when
"CHANG SETT" on CONSULT-II screen is touched.

HAZARD LAMP SET*

Hazard lamp function mode can be changed in this mode. The function mode will be changed when
"CHANG SETT" on CONSULT-II screen is touched.

MULTI ANSWER BACK SET

Hazard and horn reminder mode can be changed in this mode. The reminder mode will be changed
when “CHANG SETT” on CONSULT-II screen is touched.

AUTO LOCK SET

Auto locking function mode can be changed in this mode. The function mode will be changed when
"CHANG SETT" on CONSULT-II screen is touched.

PANIC ALRM SET

Panic alarm operation mode can be changed in this mode. The operation mode will be changed
when "CHANG SETT" on CONSULT-II screen is touched.

Horn chirp function

ON

OFF

MODE1

MODE2

MODE3

MODE4

Hazard lamp operation mode

Nothing

Unlock only

Lock only

Lock and Unlock

MODE 1

(C mode)

MODE 2

(S mode)

Key fob operation

Lock

Unlock

Lock

Unlock

Hazard warning lamp flash

Twice

Once

Twice

—

Horn sound

Once

—

—

—

MODE 1

MODE 2

MODE 3

Auto locking function

1 minutes

Nothing

5 minutes

MODE 1

MODE 2

MODE 3

Key fob operation

0.5 seconds

Nothing

1.5 seconds

BL-54

REMOTE KEYLESS ENTRY SYSTEM

2005 Pathfinder

Trouble Diagnosis Procedure

EIS003YQ

1.

Check the trouble symptom and customer's requests.

2.

Understand outline of system. Refer to

BL-41, "System Description"

.

3.

Confirm system operation.

●

Check that the power door lock system operates normally. Refer to

BL-16, "POWER DOOR LOCK

SYSTEM"

.

4.

Perform pre-diagnosis inspection. Refer to

BL-54, "Pre-Diagnosis Inspection"

.

5.

Refer to trouble diagnosis chart by symptom, repair or replace any malfunctioning parts. Refer to

BL-55,

"Trouble Diagnoses"

.

6.

Inspection End.

Pre-Diagnosis Inspection

EIS003YR

BCM POWER SUPPLY AND GROUND CIRCUIT INSPECTION

1.

FUSE INSPECTION

Check the following fuses and fusible link in the fuse block (J/B) and fuse and fusible link box.

OK or NG

OK

>> GO TO 2.

NG

>> Replace the fuse or fusible link.

2.

POWER SUPPLY CIRCUIT INSPECTION

Disconnect BCM connector, and connect vehicle-side connector terminals shown below to positive probe and
body ground to negative probe. Measure voltage.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

GROUND CIRCUIT INSPECTION

Check continuity between BCM vehicle-side connector and body ground.

OK or NG

OK

>> Power supply and ground circuits are normal.

NG

>> Repair or replace harness.

Unit

Terminal No.

Signal name

No.

Location

BCM

57

Battery power supply

18

Fuse block (J/B)

70

Battery power supply

g

Fuse and fusible link box

11

ACC power supply

4

Fuse block (J/B)

38

IGN power supply

1

Fuse block (J/B)

Unit

Terminal No.

Signal name

Ignition switch

Voltage

BCM

57

Battery power supply

OFF

Battery voltage

70

Battery power supply

OFF

Battery voltage

11

ACC power supply

ACC

Battery voltage

38

IGN power supply

ON

Battery voltage

Unit

Terminal No.

Signal name

Ignition switch

Continuity

BCM

67

Ground

OFF

Yes
