TROUBLE DIAGNOSIS

ATC-79

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

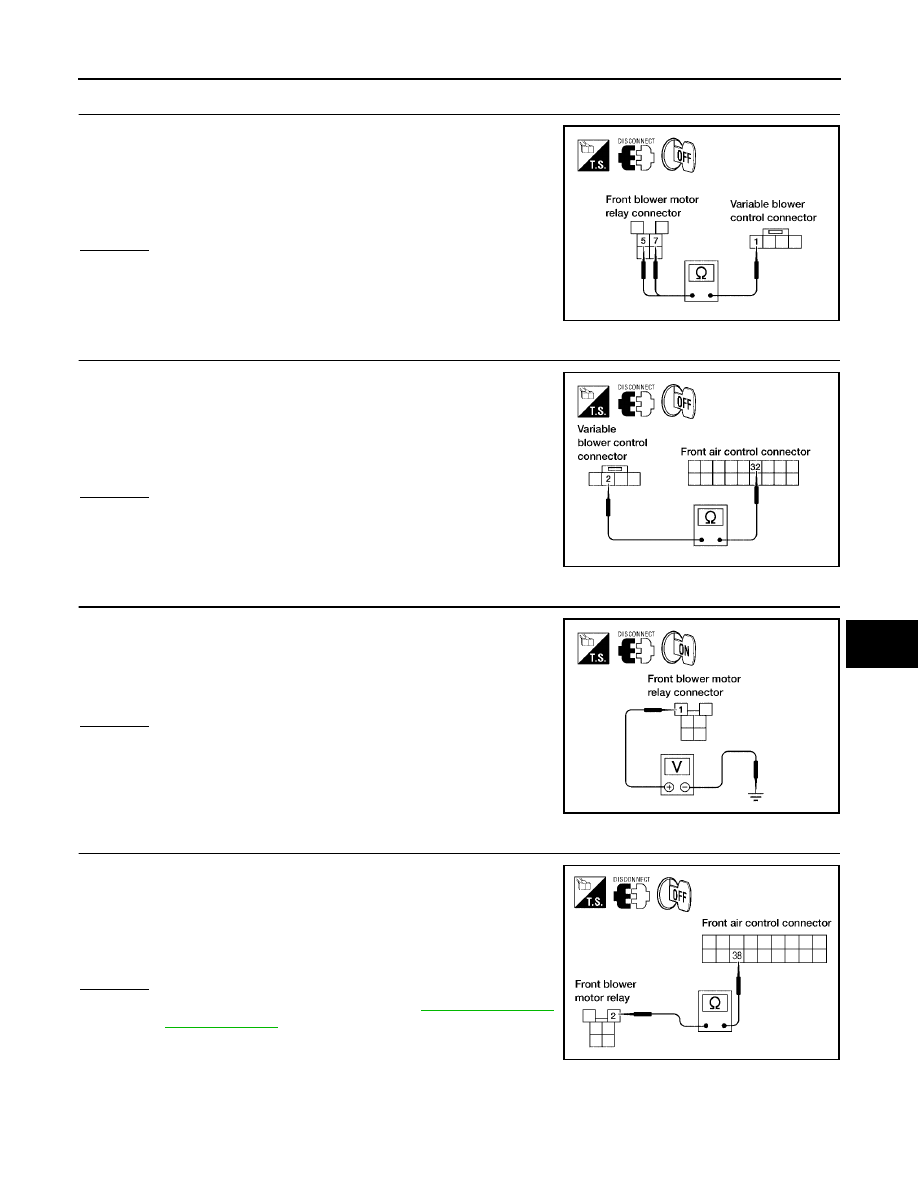

6.

CHECK VARIABLE BLOWER CONTROL POWER SUPPLY CIRCUIT FOR OPEN

1.

Disconnect variable blower control harness connector.

2.

Check continuity between front blower motor relay harness con-
nector E22 terminals 5 and 7 and variable blower control har-
ness connector M122 terminal 1.

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness or connector.

7.

CHECK VARIABLE BLOWER CONTROL SIGNAL CIRCUIT

1.

Disconnect front air control connector.

2.

Check continuity between front air control harness connector
M50 terminal 32 and variable blower control harness connector
M122 terminal 2.

OK or NG

OK

>> GO TO 8.

NG

>> Repair harness or connector.

8.

CHECK FRONT BLOWER MOTOR RELAY (COIL SIDE) POWER SUPPLY

1.

Turn ignition switch ON.

2.

Check voltage between front blower motor relay connector E22
terminal 1 and ground.

OK or NG

OK

>> GO TO 9.

NG

>> Repair harness or connector.

9.

CHECK FRONT BLOWER MOTOR RELAY (COIL SIDE) GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between front blower motor relay connector
E22 terminal 2 and front air control harness connector M50 ter-
minal 38.

OK or NG

OK

>> Replace front air control. Refer to

ATC-124, "FRONT

AIR CONTROL"

.

NG

>> Repair harness or connector.

5, 7 - 1

: Continuity should exist.

WJIA1262E

32 - 2

: Continuity should exist.

WJIA1263E

1 - Ground

: Battery voltage.

LJIA0080E

2 - 38

: Continuity should exist.

WJIA1115E

ATC-80

TROUBLE DIAGNOSIS

2005 Pathfinder

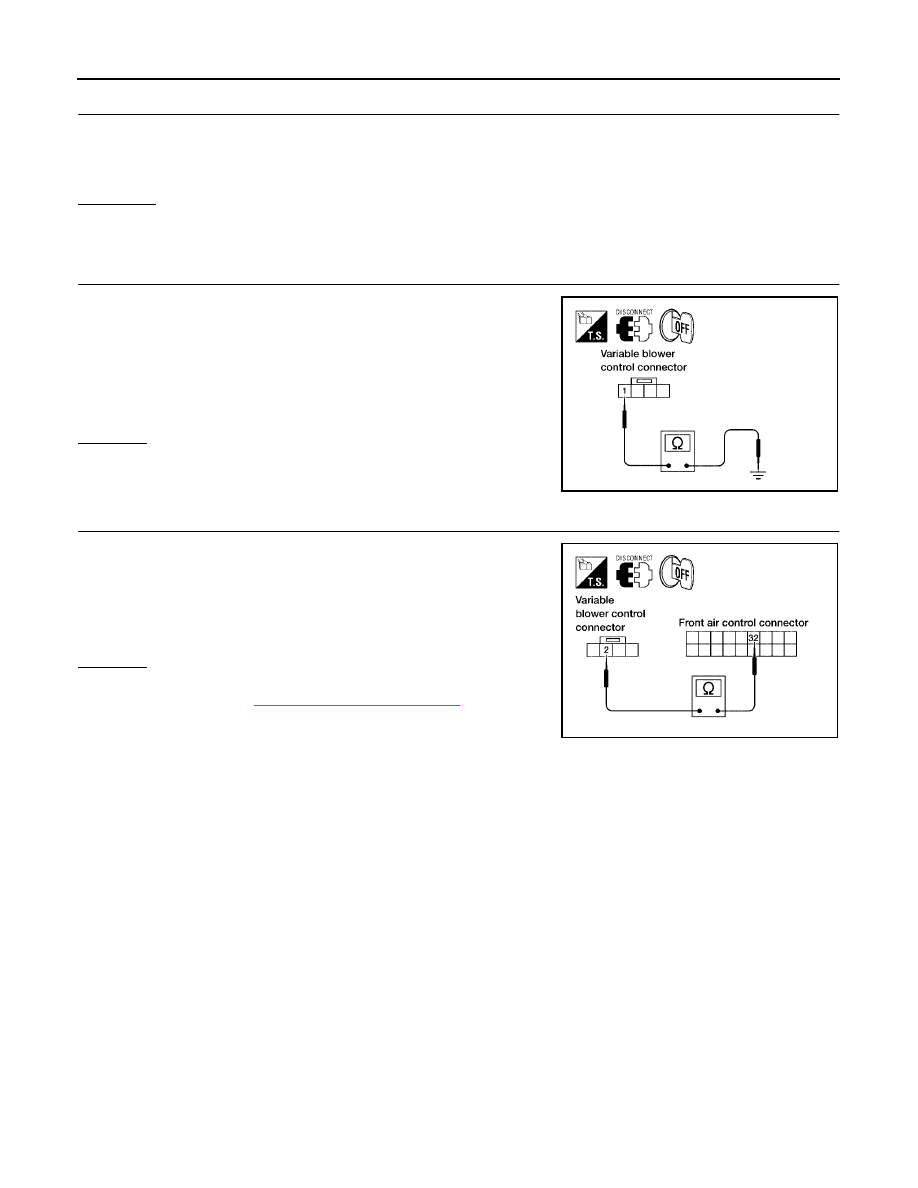

10.

REPLACE FUSES

1.

Replace fuses.

2.

Activate the front blower motor.

3.

Do fuses blow?

YES or NO

YES

>> GO TO 11.

NO

>> Inspection End.

11.

CHECK FRONT BLOWER MOTOR POWER SUPPLY CIRCUIT FOR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect front blower motor connector and variable blower
control connector.

3.

Check continuity between variable blower control harness con-
nector M122 terminal 1 and ground.

OK or NG

OK

>> GO TO 12.

NG

>> Repair harness or connector.

12.

CHECK VARIABLE BLOWER CONTROL SIGNAL CIRCUIT

1.

Disconnect front air control connector.

2.

Check continuity between front air control harness connector
M50 terminal 32 and variable blower control harness connector
M122 terminal 2.

OK or NG

OK

>> Check blower motor. If OK, replace variable blower con-

trol. Refer to

ATC-81, "Front Blower Motor"

.

NG

>> Repair harness or connector.

1 - Ground

: Continuity should not exist.

WJIA1264E

32 - 2

: Continuity should exist.

WJIA1263E

TROUBLE DIAGNOSIS

ATC-81

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

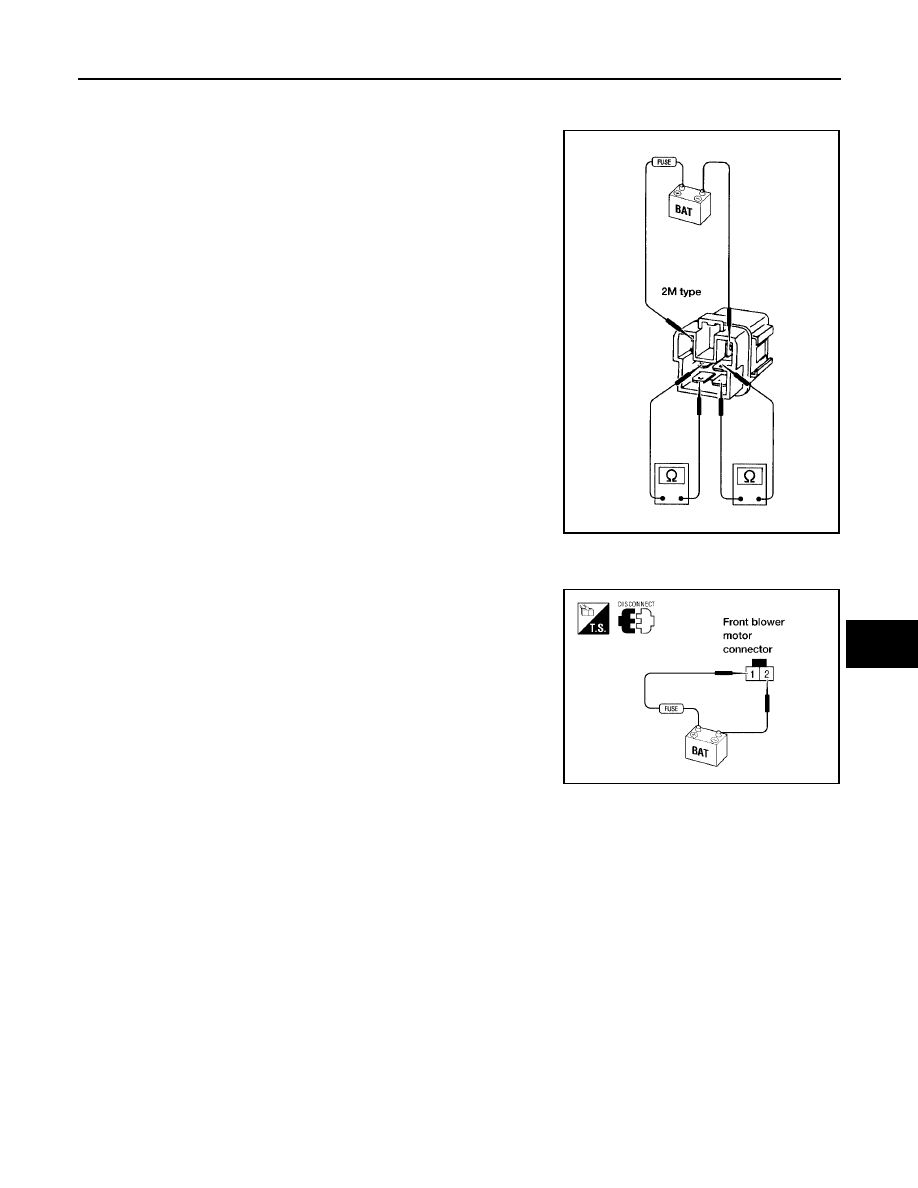

COMPONENT INSPECTION
Front Blower Motor Relay

Check continuity between terminals by supplying 12 volts and
ground to coil side terminals of relay.

Front Blower Motor

Confirm smooth rotation of the blower motor.

●

Ensure that there are no foreign particles inside the blower unit.

●

Apply 12 volts to terminal 1 and ground to terminal 2 and verify
that the motor operates freely and quietly.

LJIA0068E

WJIA1265E

ATC-82

TROUBLE DIAGNOSIS

2005 Pathfinder

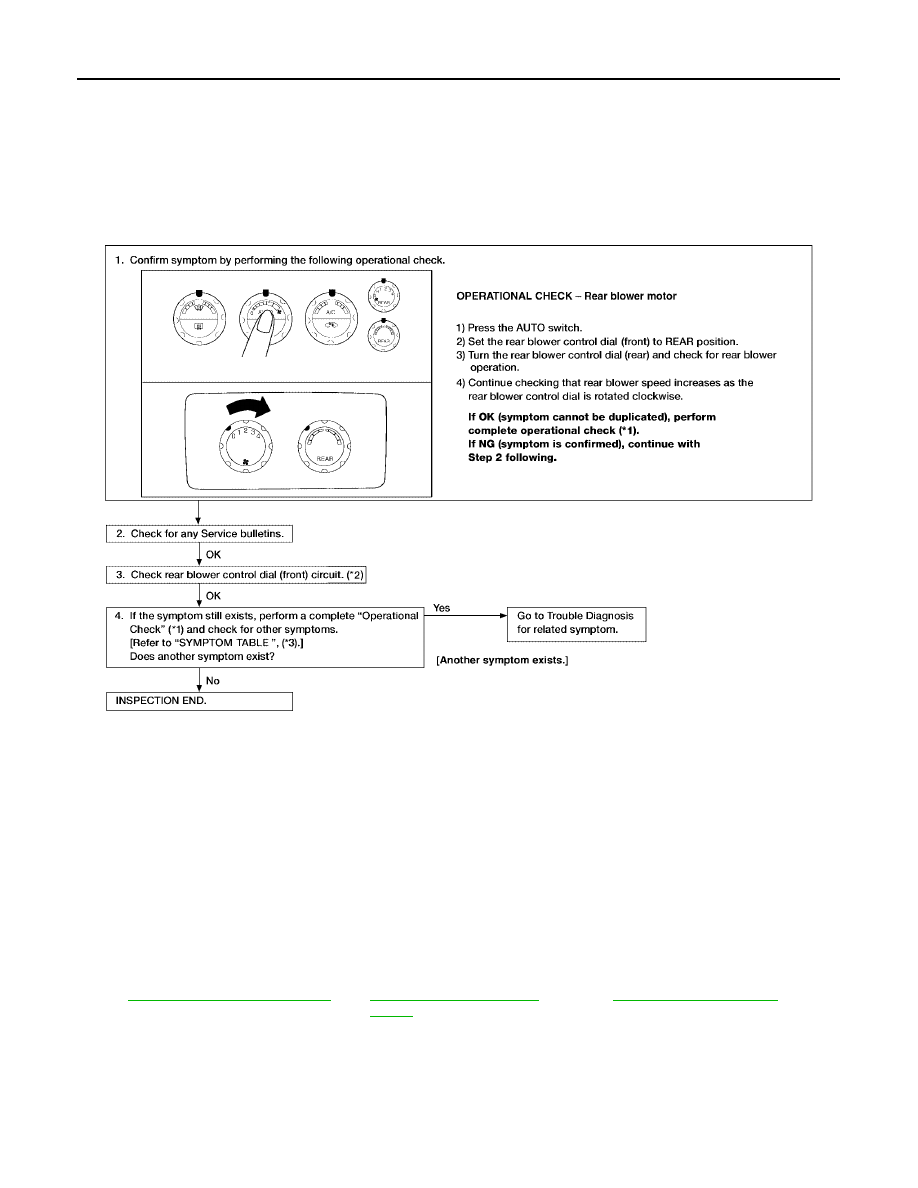

Rear Blower Motor Circuit

EJS002X8

SYMPTOM:

●

Blower motor operation is malfunctioning.

INSPECTION FLOW

*1

ATC-55, "Operational Check (Rear)"

*2

ATC-91, "Rear Blower Switch
(Front)"

*3

ATC-35, "SYMPTOM TABLE"

WJIA1266E

TROUBLE DIAGNOSIS

ATC-83

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

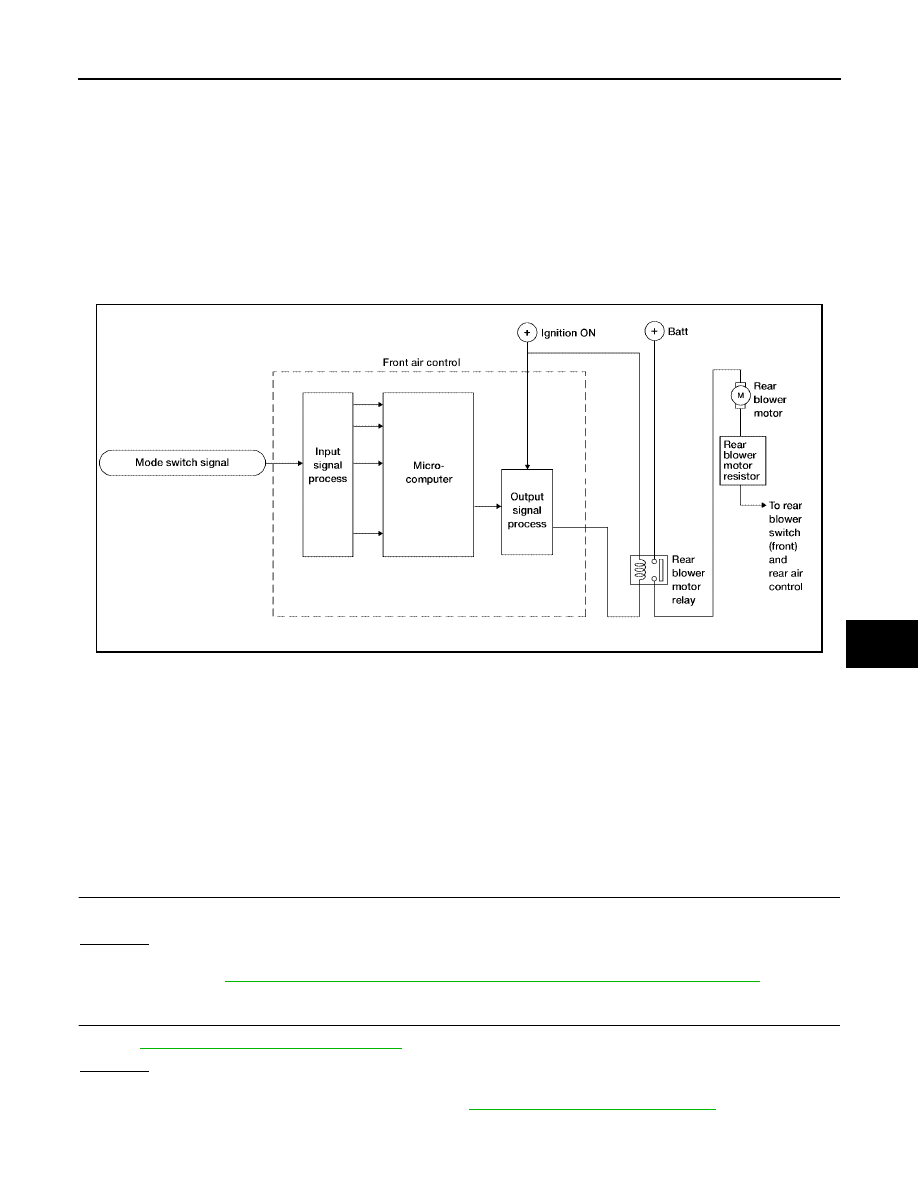

SYSTEM DESCRIPTION
Component Parts

Rear blower speed control system components are:

●

Front air control

●

Rear blower switch (front)

●

Rear blower switch (rear)

●

Rear blower motor resistor

●

Rear blower motor

●

Rear blower motor relay

System Operation

Rear Blower Control

When the rear blower switch (front) is in the OFF position, the rear blower motor cannot operate.
When the rear blower switch (front) is in the REAR position, it allows the rear blower switch (rear) to control
the rear blower motor speed. In any other position (1-4), the rear blower switch (front) controls the rear blower
motor speed regardless of the rear blower switch (rear) position.

DIAGNOSTIC PROCEDURE FOR REAR BLOWER MOTOR
Rear Fan Switch (Rear) Circuit

SYMPTOM:

●

Rear blower motor does not rotate when rear blower switch (front) is set to REAR position and rear blower
switch (rear) is set at 1 - 4 speed.

1.

CHECK REAR BLOWER MOTOR OPERATION

Rear blower motor rotates normally when rear blower switch (front) is set at 1 - 4 speed.

OK or NG

OK

>> GO TO 2.

NG

>> Refer to

ATC-85, "Trouble Diagnosis Procedure For Rear Blower Motor (1 - 4 Speed)"

.

2.

CHECK REAR BLOWER SWITCH (FRONT)

Refer to

ATC-91, "Rear Blower Switch (Front)"

.

OK or NG

OK

>> GO TO 3.

NG

>> Replace rear blower switch (front). Refer to

ATC-124, "FRONT AIR CONTROL"

.

WJIA1280E

ATC-84

TROUBLE DIAGNOSIS

2005 Pathfinder

3.

CHECK REAR BLOWER SWITCH (REAR)

Refer to

ATC-91, "Rear Air Control"

.

OK or NG

OK

>> GO TO 4.

NG

>> Replace rear blower switch (rear). Refer to

ATC-124, "REAR AIR CONTROL"

.

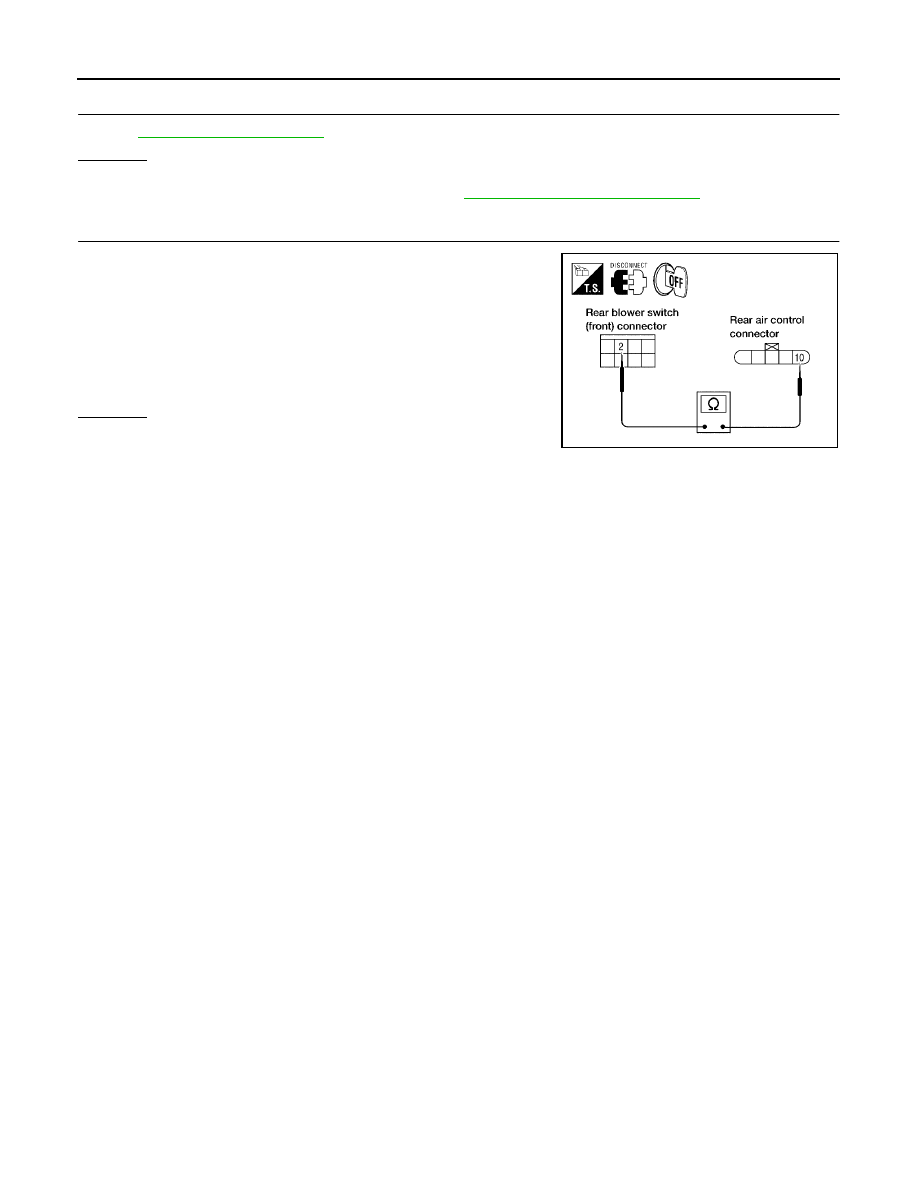

4.

CHECK CIRCUIT CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect rear blower switch (front) connector and rear air con-
trol connector.

3.

Check voltage between rear blower switch (front) harness con-
nector M52 terminal 2 and rear air control harness connector
M208 terminal 10.

OK or NG

OK

>> Inspection End.

NG

>> Repair harness or connector.

2 - 10

: Continuity should exist.

WJIA1281E

TROUBLE DIAGNOSIS

ATC-85

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

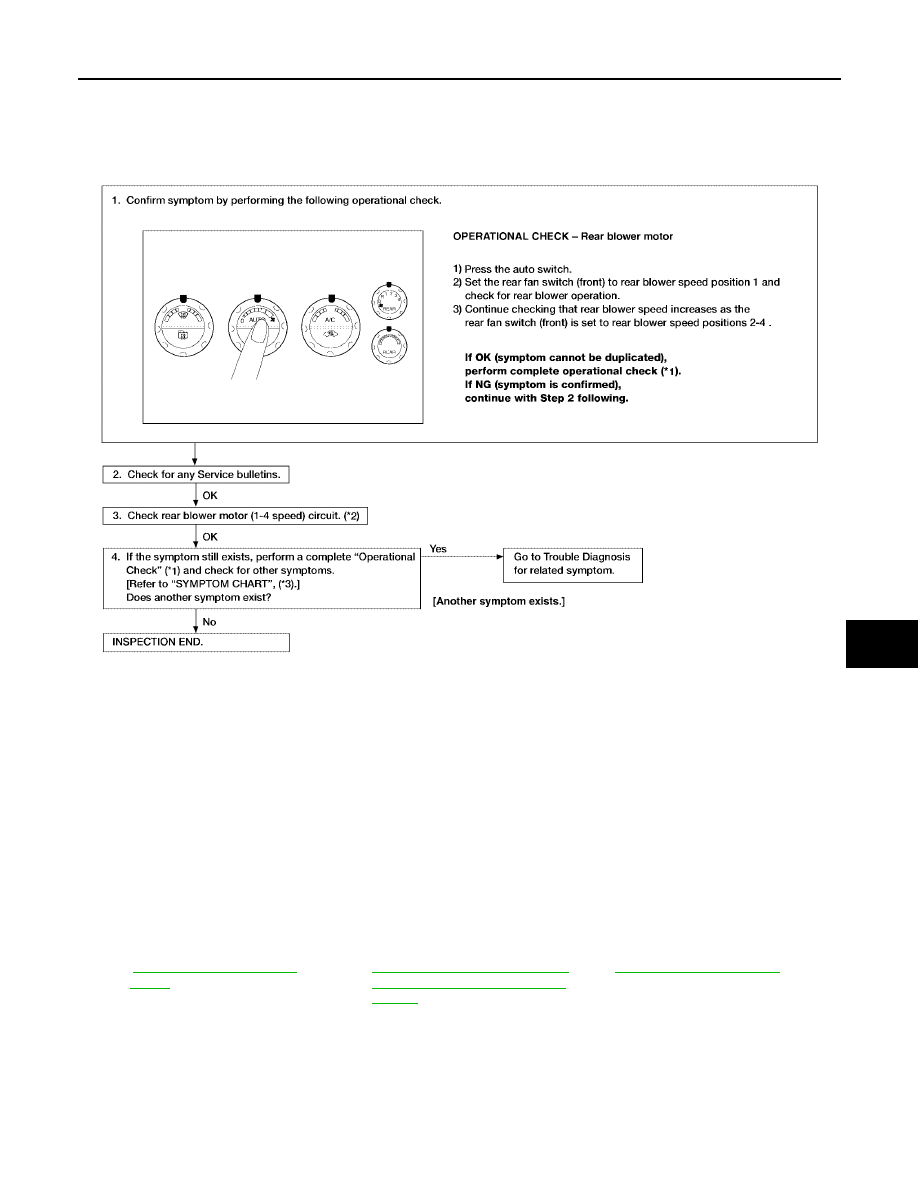

Trouble Diagnosis Procedure For Rear Blower Motor (1 - 4 Speed)

SYMPTOM:

●

Rear blower motor does not rotate when rear blower switch (front) is set at 1 - 4 speed.

Inspection Flow

*1

.

ATC-55, "Operational Check

(Rear)"

.

*2

ATC-85, "Trouble Diagnosis Proce-
dure For Rear Blower Motor (1 - 4
Speed)"

*3

ATC-35, "SYMPTOM TABLE"

WJIA1058E

ATC-86

TROUBLE DIAGNOSIS

2005 Pathfinder

1.

DIAGNOSTIC PROCEDURE

Blower motor rotates normally at each speed.

OK or NG

OK

>> Inspection End.

NG

>> 1. Does not rotate at any speed, GO TO 2.

2. Does not rotate at 1 - 3 speed, GO TO 13.

3. Does not rotate at 4 speed, GO TO 18.

2.

CHECK FUSES

Check 15A fuses (Nos. 28 and 31, located in the fuse and fusible link box). Refer to

PG-80, "FUSE AND FUS-

IBLE LINK BOX"

.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 8.

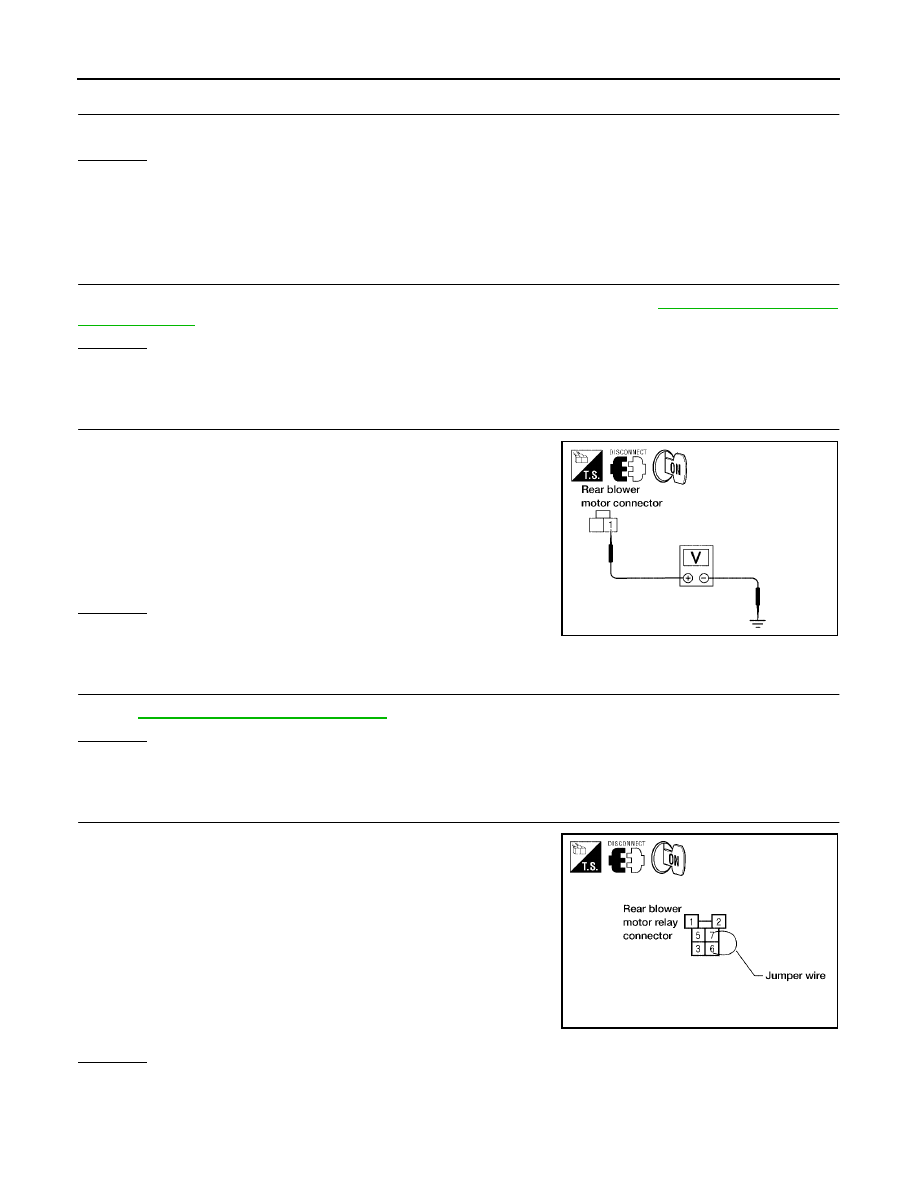

3.

CHECK REAR BLOWER MOTOR POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect rear blower motor connector.

3.

Select any rear blower speed except OFF.

4.

Turn ignition switch ON.

5.

Check voltage between rear blower motor harness connector
B201 terminal 1 and ground.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 4.

4.

CHECK REAR BLOWER MOTOR RELAY

Refer to

ATC-91, "Rear Blower Motor Relay"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace rear blower motor relay.

5.

CHECK REAR BLOWER MOTOR POWER FROM RELAY TO REAR BLOWER MOTOR

1.

Turn ignition switch OFF.

2.

Reconnect rear blower motor connector.

3.

Disconnect rear blower motor relay E25.

4.

Turn ignition switch ON.

5.

Set rear blower switch (front) to any position except OFF, REAR,
or 4 - speed.

6.

Momentarily (no more than 4 seconds), connect a jumper wire
between rear blower motor relay connector E25 (harness side)
terminals 6 and 7.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 10.

1 - Ground

: Battery voltage.

WJIA1119E

Rear blower motor should rotate.

WJIA1120E
